多层框架式自动化水培种植设备结构

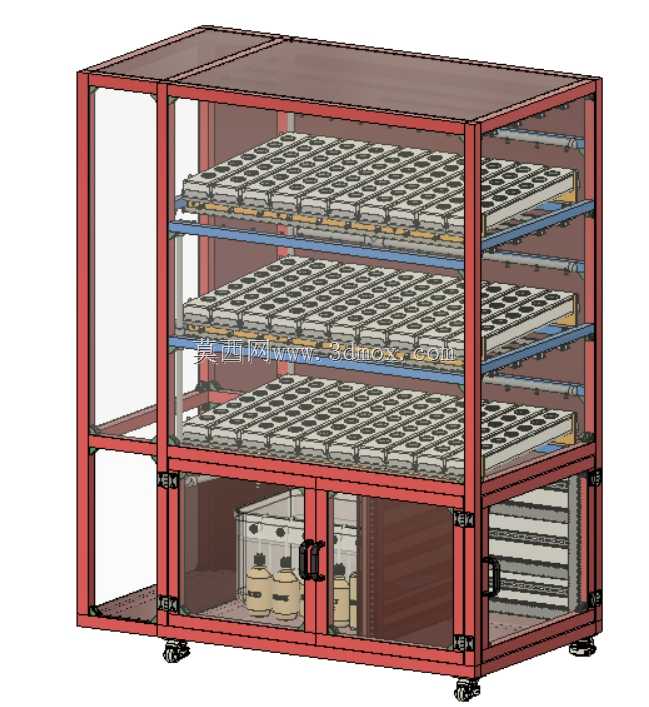

　　这套水培垂直种植框架，主要面向都市设施农业、室内规模化叶菜种植、家庭农场集约化栽培场景设计，用来解决平面种植土地利用率低、环境可控性差的痛点，可在封闭室内、阳台、植物工厂等场景完成多品类叶菜、草本作物的无土栽培作业。设备整体采用工业铝型材搭建主体框架，型材拼接处采用标准角码紧固件连接，无需焊接作业，现场组装仅需常规内六角工具即可完成，后期改造层间距、拓展种植规模的灵活度极高。框架底部配置可调脚轮与支撑脚杯，既可以满足短距离移位转场的需求，就位后旋转脚杯即可调平设备，避免地面不平整导致的营养液液位偏差、层架受力不均问题。框架竖向分为上下两个功能区，下部为封闭储液与管路集成舱，舱体采用透明亚克力门板做封闭处理，既可以观察内部储液桶、

　　循环泵、管路阀件的运行状态，也能避免管路裸露积灰、被误触损坏，舱内预留了营养液循环泵、曝气装置、液位传感器的安装位，管路沿铝型材的预置槽道布设，整体走线走管整齐，后期维护排查故障时无需大面积拆解结构。上部为三层种植作业区，每层配置独立的种植板支撑横梁，横梁采用氧化铝合金型材，承重能力可满足满负荷种植时的作物、营养液、种植板总重量要求，不会出现长期负载下的横梁下弯变形问题；每层种植区预留了补光灯安装位，可根据作物生长周期匹配不同功率的植物补光灯具，层间距可根据种植作物的成株高度灵活调整，种植生菜、油麦菜等矮株叶菜时可压缩层架间距提升种植密度，种植番茄、草莓等高株作物时可放大层间距预留生长空间。框架四周预留了透明围护板的安装卡槽，

　　可根据需求加装PC耐力板或者防虫网，实现种植区域的小环境闭环控制，减少外界虫害、温度波动对作物生长的影响。设计过程中优先考虑了种植作业的操作便利性，每层种植板的支撑高度匹配人体站立操作的舒适区间，日常采收、定植作业无需过度弯腰或者抬手，下部储液舱的门板采用磁吸式合页，更换营养液、检修泵体时开门操作无阻碍。设备整体的安装边界预留了足够的维护空间，后侧与墙体预留150mm间隙即可满足管路布设、通风散热的需求，左右两侧无需预留额外操作空间，可多台并排拼接布置，最大化利用室内种植空间，单台框架满负荷运行时可承载三百余株作物的种植需求，相比同占地面积的平面水培种植模式，空间利用率提升三倍以上。
