农用旋耕机悬挂式耕作设备结构

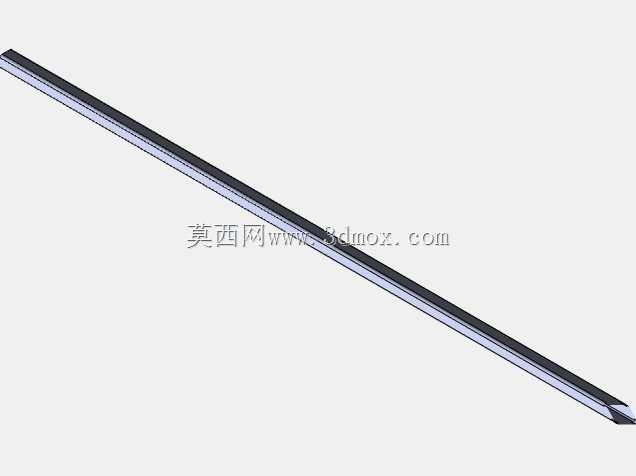

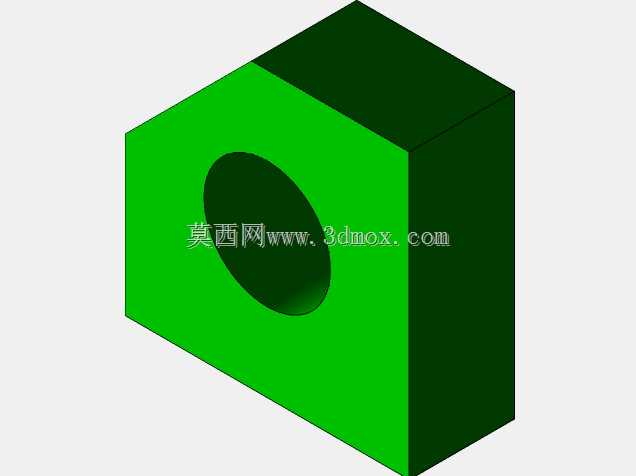

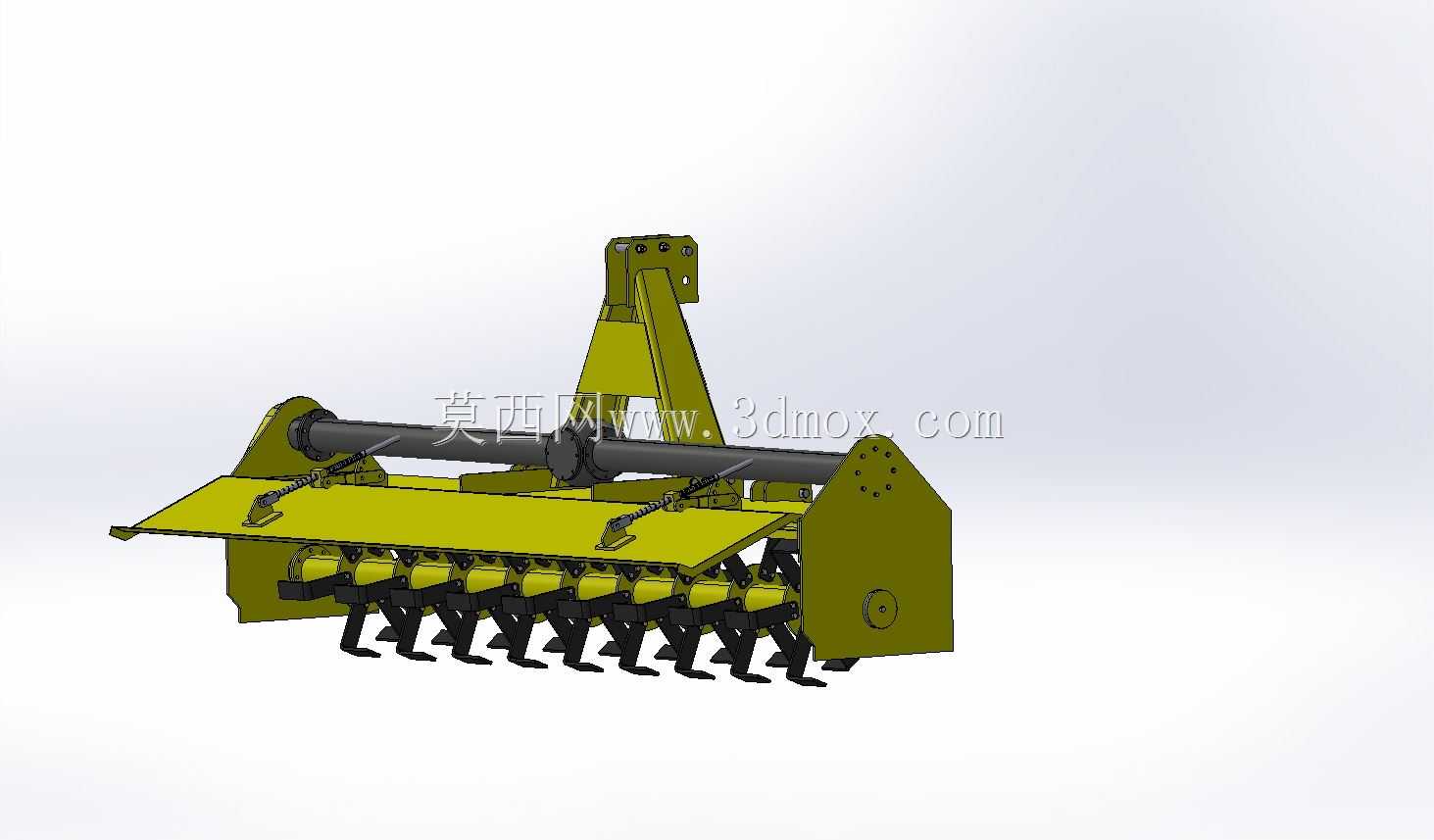

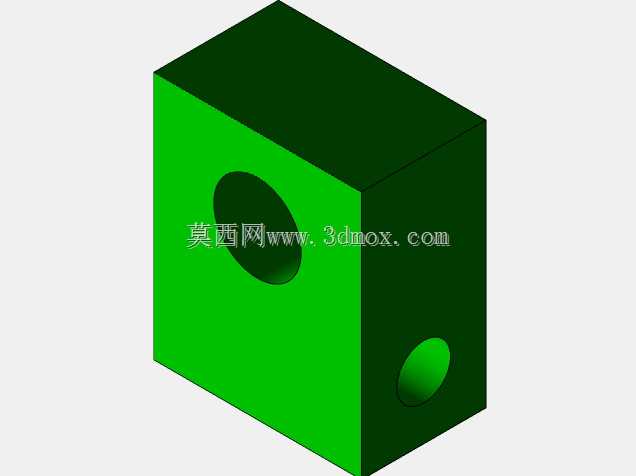

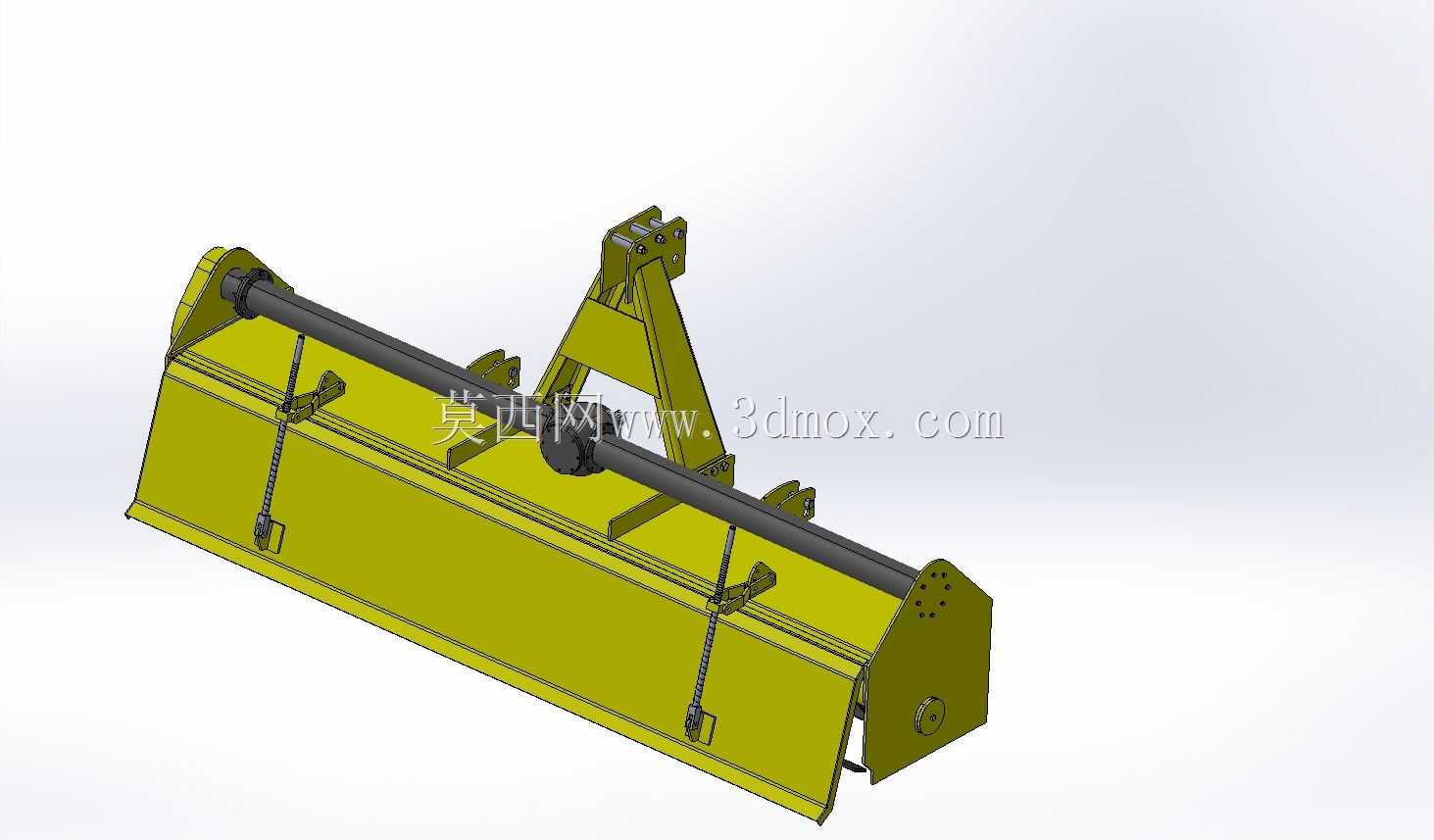

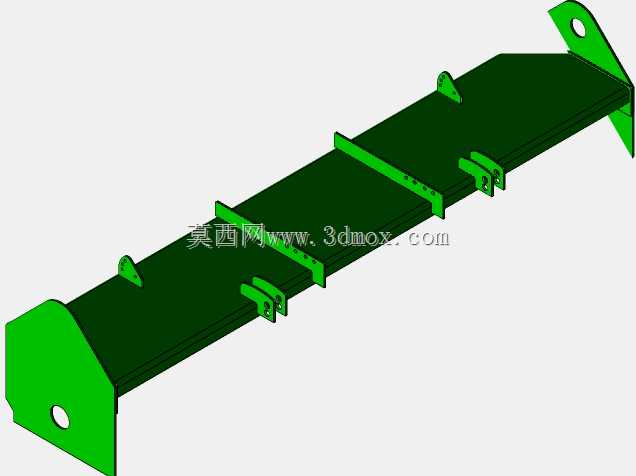

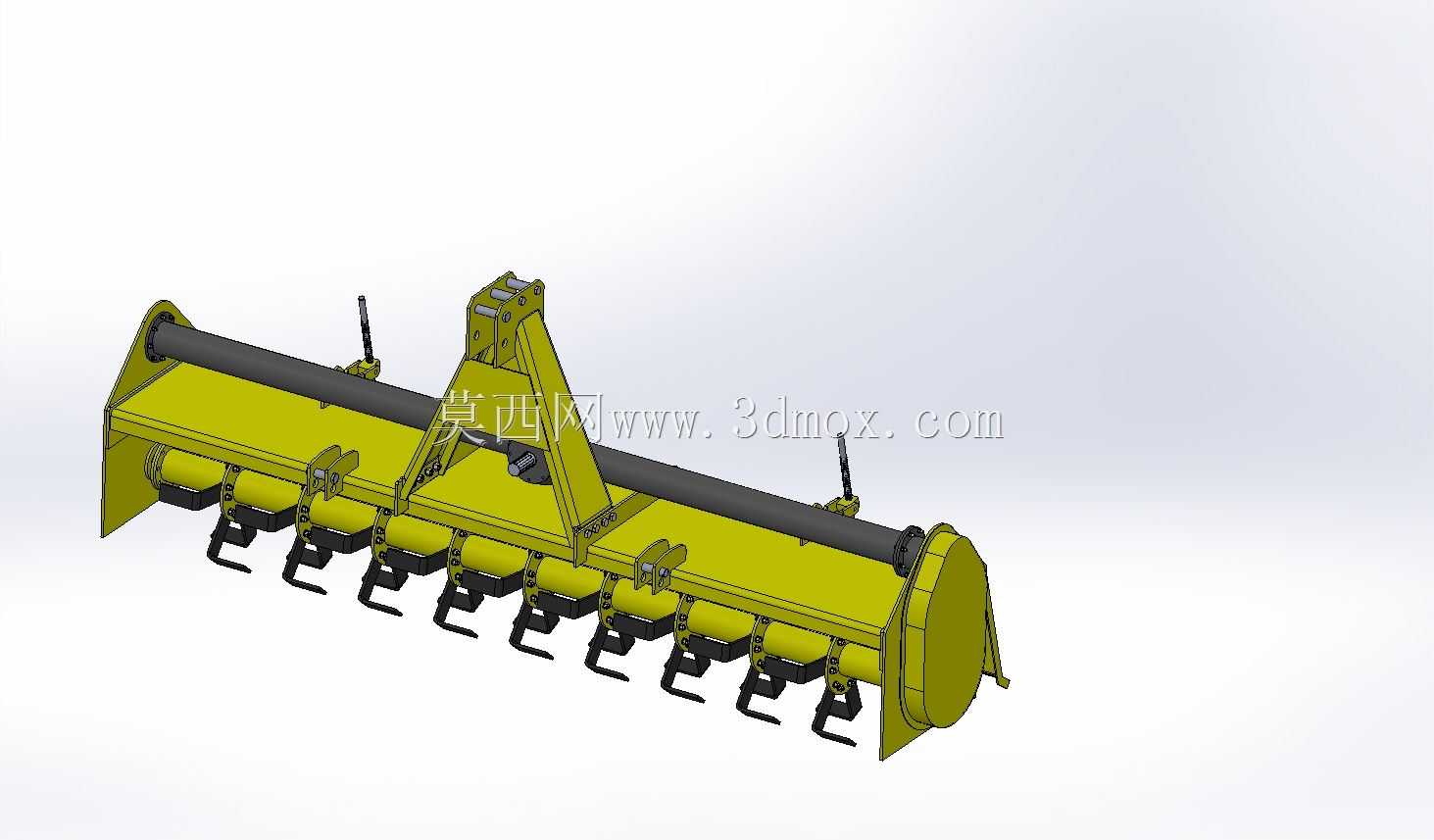

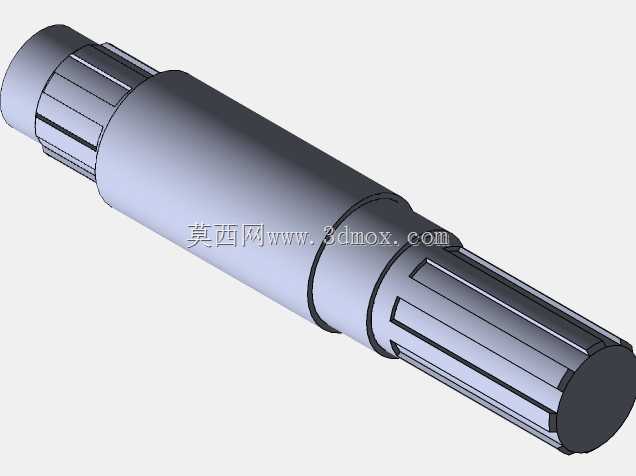

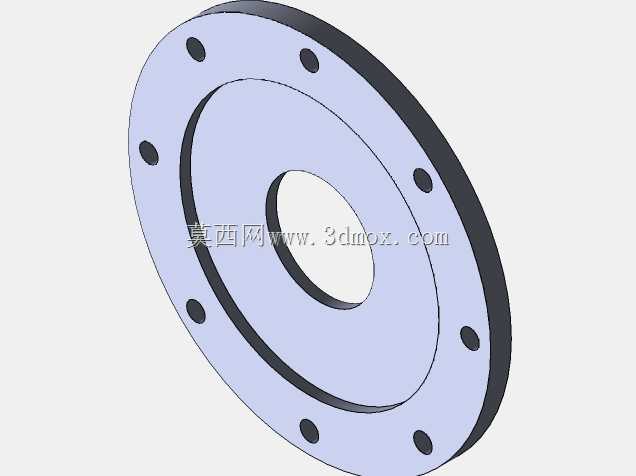

　　这款悬挂式旋耕设备主要适配大马力轮式拖拉机后置三点悬挂接口，是大田耕整地环节的核心作业机具，可完成旱地、水田的土壤碎土、秸秆还田混埋、播前表土整备作业，替代传统犁耕加耙地的多工序流程，单遍作业即可达到播前种床的农艺要求，大幅降低耕整地环节的作业时长与燃油消耗。从结构设计来看，整体采用框架式焊接箱体作为承载主体，上部设置的三角悬挂架完全匹配拖拉机标准三点悬挂尺寸，上拉杆连接点与两个下拉杆铰接点的位置公差控制在毫米级，保证挂接后整机作业时不会出现偏摆、晃动问题，悬挂架与主箱体之间增设了斜向加强筋，可抵消耕作时土壤反冲带来的交变载荷，避免长期作业出现焊缝开裂、架体变形问题。横向布置的主传动轴通过轴承座固定在箱体上部，

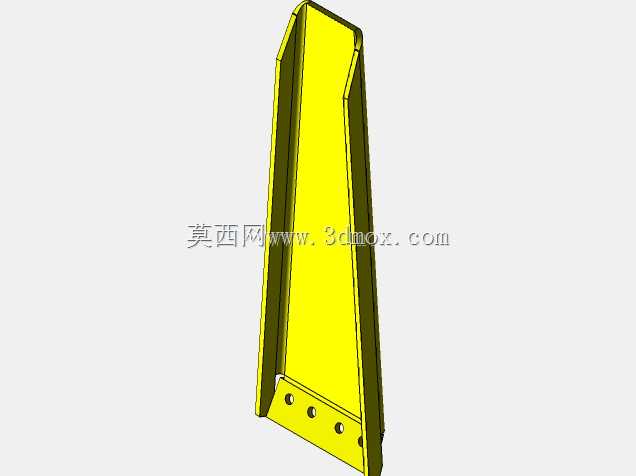

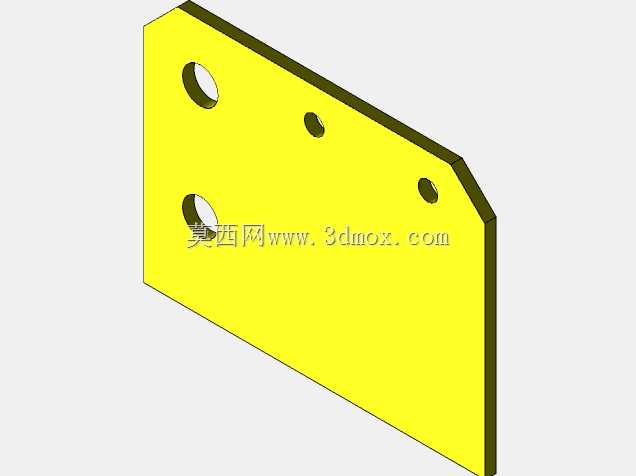

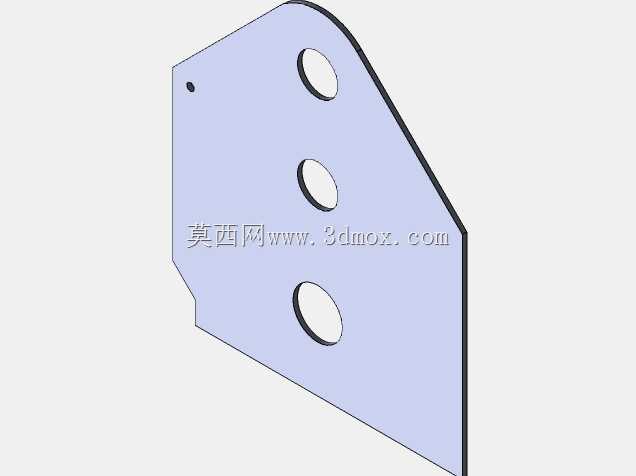

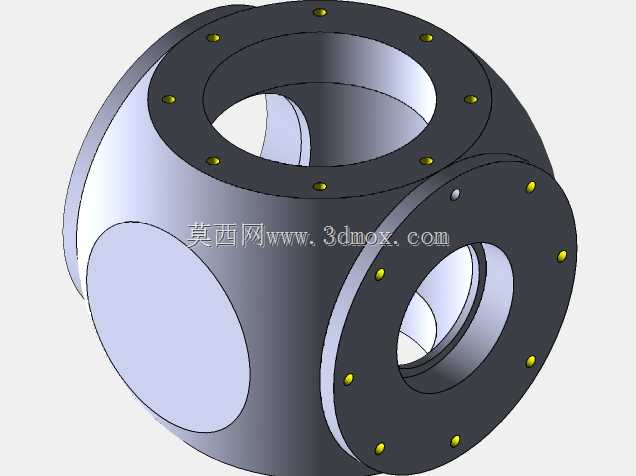

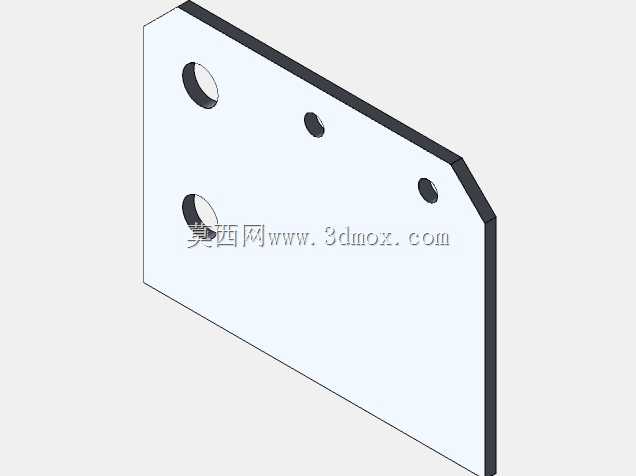

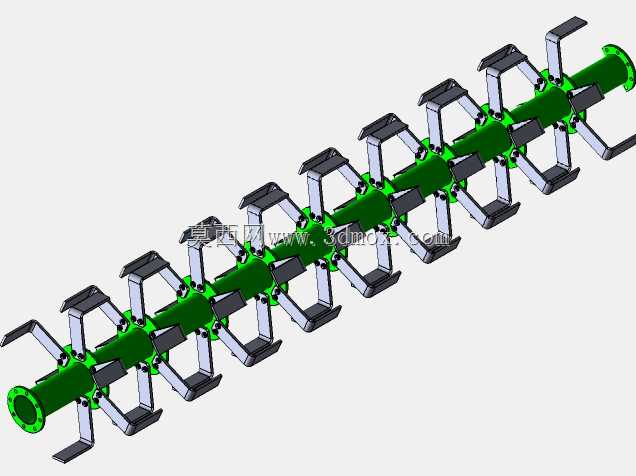

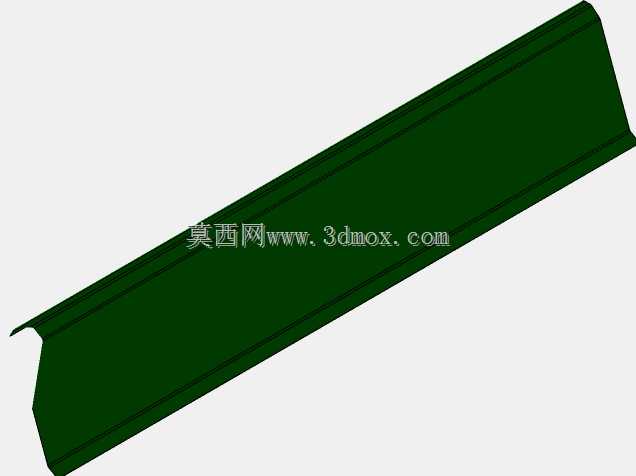

　　动力由拖拉机后输出轴经万向节传入后，通过箱体内的齿轮传动链驱动下方的刀辊总成转动，刀辊上按照螺旋线排布方式安装多组弯形旋耕刀，相邻刀座的轴向间距与周向夹角经过反复校核，保证作业时刀辊切削土壤的载荷均匀，不会出现周期性冲击振动，同时避免漏耕、土块过大的问题。设备后部设置的可调式拖板通过链条与上部架体连接，作业时拖板靠自重压在已切削的土面上，将旋耕刀抛出的土块进一步破碎整平，拖板的悬挂高度可根据作业深度、土壤黏度灵活调整，沙质土作业时可适当放低拖板增强碎土效果，黏重土作业时调高拖板避免壅土堵转。两侧的侧板采用耐磨钢板折弯成型，与主箱体焊接后形成封闭的作业腔，既可以阻挡碎土向外飞溅，也能限制刀辊的作业边界，保证耕作幅宽一致，

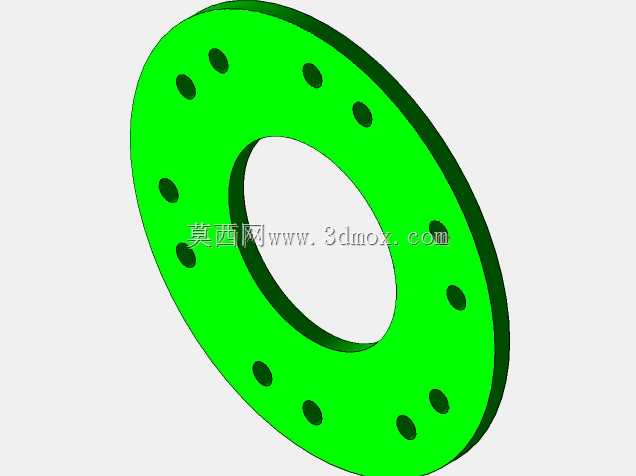

　　侧板下部加装了可更换的耐磨衬板，长期作业磨损后可单独更换，无需整体更换侧板，降低维护成本。整机横向作业幅宽适配主流50-90马力段拖拉机的动力输出范围，刀辊的回转半径经过优化，在保证12-18厘米耕作深度的前提下，尽可能降低整机重量，减少拖拉机的悬挂负载，传动箱内的齿轮采用飞溅润滑方式，日常维护仅需定期检查齿轮油位即可，无需复杂的保养操作。刀座与刀辊的连接采用螺栓紧固结构，旋耕刀磨损后可快速拆卸更换，不同类型的旋耕刀可根据作业需求互换，适配旱地深耕、水田浅旋、秸秆混埋等不同作业场景，刀辊两端设置的防缠草罩可避免作业时杂草、秸秆缠绕刀轴，减少作业故障停机概率。
