车载电动剪式顶升支撑结构设计

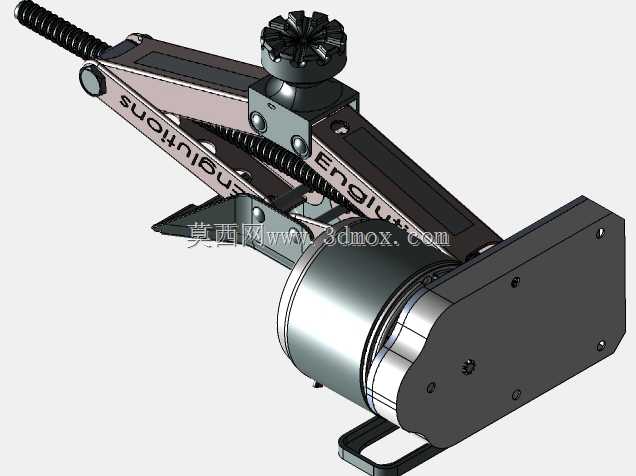

　　日常车辆维保、道路应急换胎场景里，传统手动剪式千斤顶需要反复摇转螺杆操作，费时费力还容易因为施力角度不对出现侧滑风险，这款电动剪式顶升结构就是针对这类痛点做的优化设计，核心是把手动输入的扭矩替换成电动驱动单元，大幅降低操作强度。从结构逻辑来看，整套机构沿用剪式连杆的力放大原理，两根交叉布置的承重臂通过中部铰接销轴连接，下端分别和底座滑动副、固定铰接座配合，上端连接支撑顶头，驱动螺杆贯穿两个臂端的螺母滑块，当电机通过减速齿轮组带动螺杆转动时，两个螺母滑块会沿螺杆轴向相向或反向移动，从而带动剪臂开合实现顶升、回落动作。设计过程中首先要考虑的是承重边界，剪臂采用高强度冲压钢板成型，铰接位置都加装了耐磨衬套，避免反复承重出现旷量，

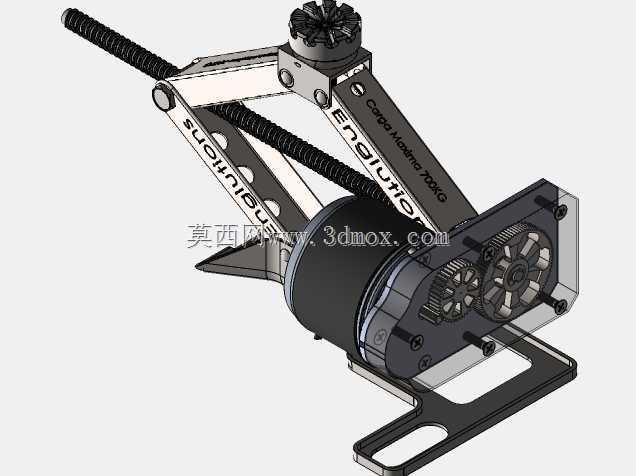

　　顶头位置做了防滑齿结构，和车辆底盘的顶升点位接触时能增大摩擦力，防止顶升过程中出现滑脱。底座做了加宽的支撑面，边缘做了外翻卷边提升刚性，在不平整的非铺装路面放置时也能保证足够的支撑稳定性，不会因为地面凹陷出现倾斜。驱动部分的电机和减速箱集成在螺杆一端，齿轮组做了密封防护，避免户外使用时泥沙、灰尘进入传动副造成卡滞，传动螺杆采用梯形螺纹，具备自锁特性，哪怕电机突然断电，也能保证顶升位置不会自行回落，避免安全事故。整套结构的安装边界非常紧凑，收拢状态下整体高度很低，可以直接放在车辆后备箱的储物槽内，不会占用过多储物空间，和传统手动剪式千斤顶的安装尺寸基本兼容，不需要额外改造车辆的储物空间就能替换使用。实际使用时，

　　只需要把底座放在平整地面，将顶头对准车辆底盘的指定支撑位，接通车载点烟器电源就能控制顶升和回落，不需要人工反复施力摇转，哪怕是力量较小的驾乘人员也能独立完成换胎操作。在结构建模过程中，需要重点校核剪臂在最大顶升高度、额定承重下的弯曲应力，校核铰接销轴的剪切强度，同时要验证螺杆传动的行程范围，保证最大顶升高度能满足家用轿车、SUV的底盘离地间隙需求，收拢状态下的尺寸符合车载收纳的要求，还要考虑电动单元的重量平衡，避免整套设备重心偏移影响放置稳定性，各个运动部件之间要预留足够的间隙，防止顶升过程中出现运动干涉，传动部分的润滑通道也要预留，方便后期维护加注润滑脂，延长设备使用寿命。
