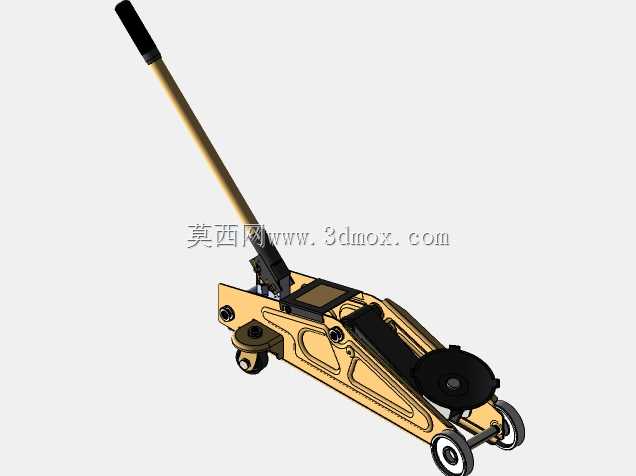

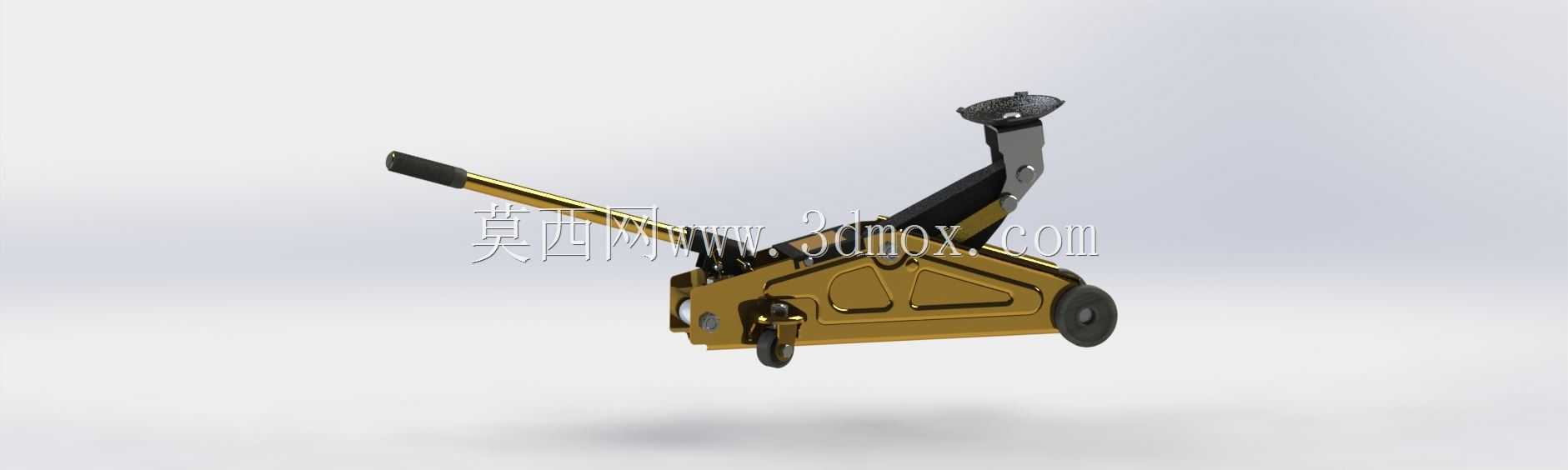

卧式液压汽车千斤顶结构总成设计

　　这款卧式液压起重设备主要面向乘用车维保场景设计，常见于汽车快修门店、轮胎更换工位、个人车主随车应急维保场景，相比传统剪式机械千斤顶，其起重过程更平稳，承重冗余量更高，操作施力强度更低，能适配绝大多数家用轿车、城市SUV的底盘顶升作业需求。

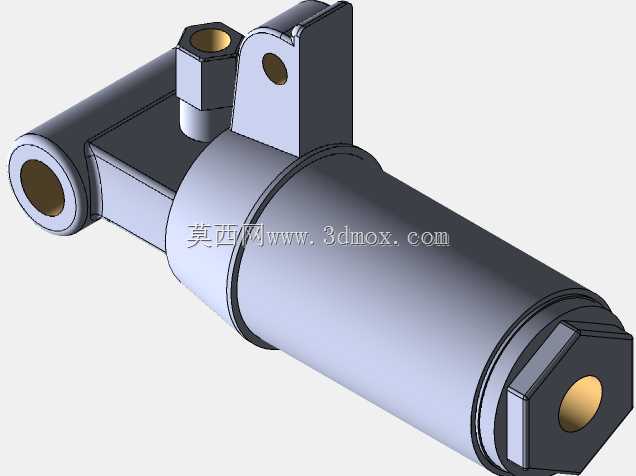

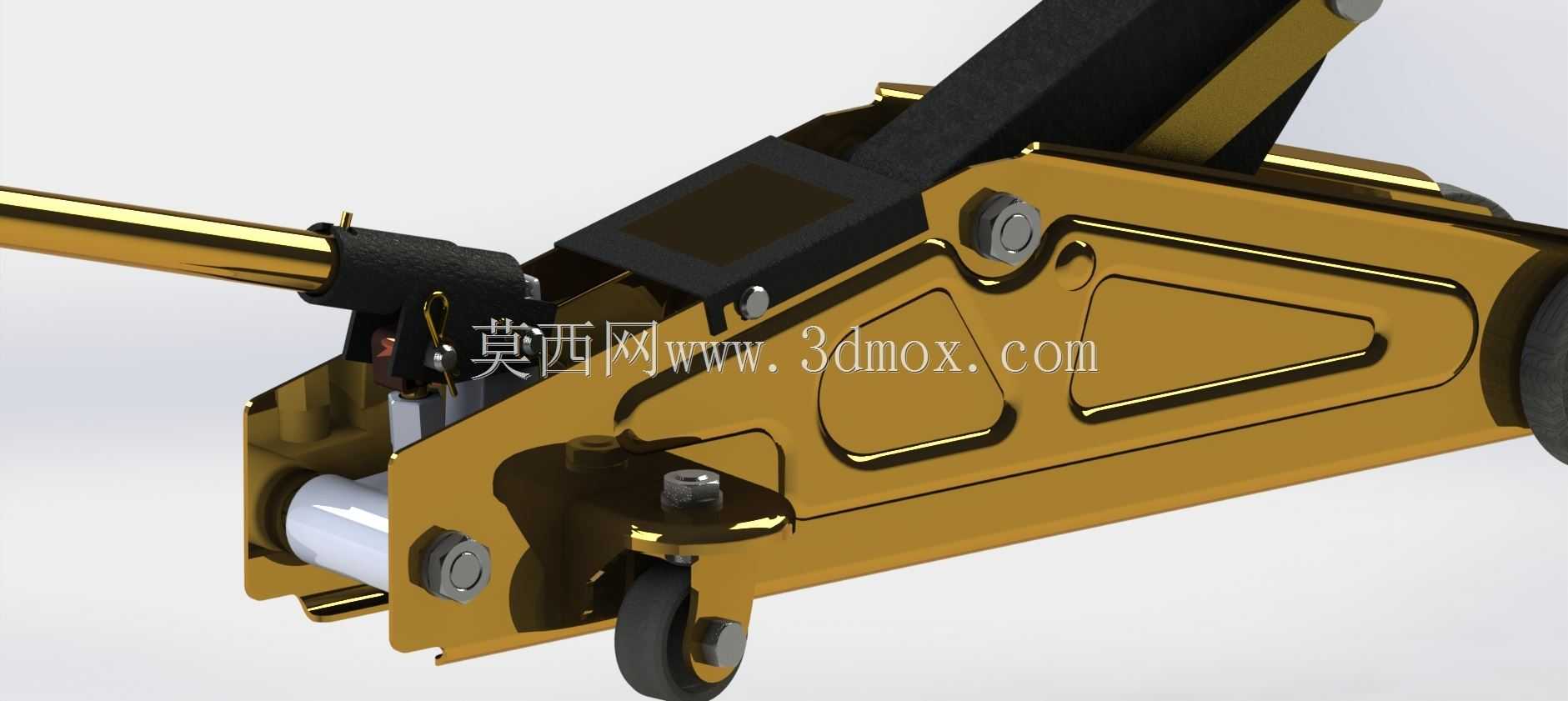

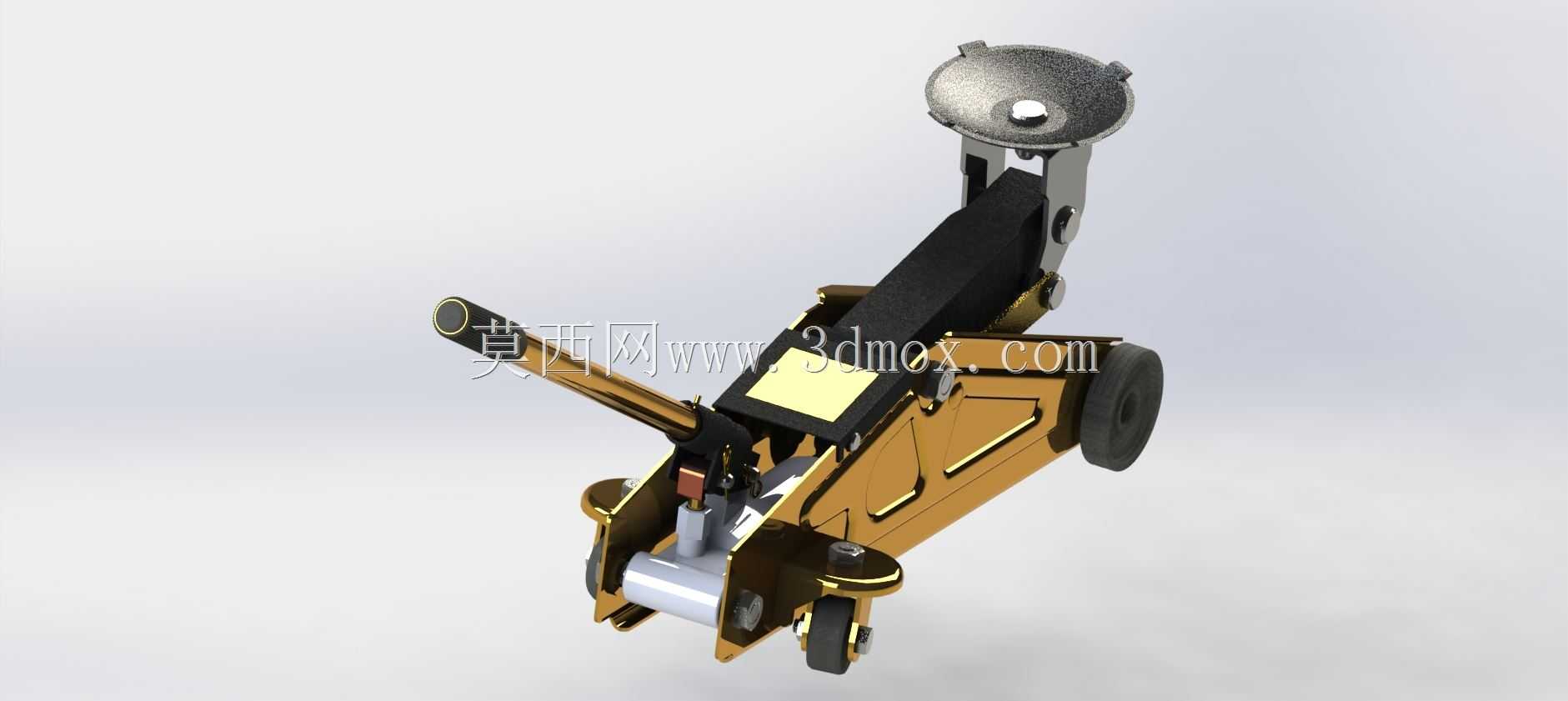

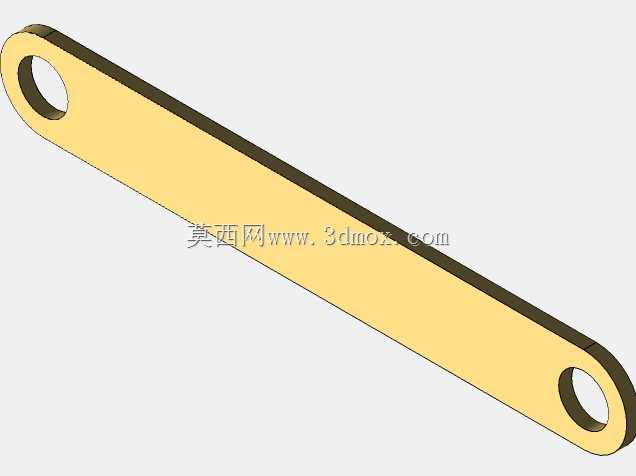

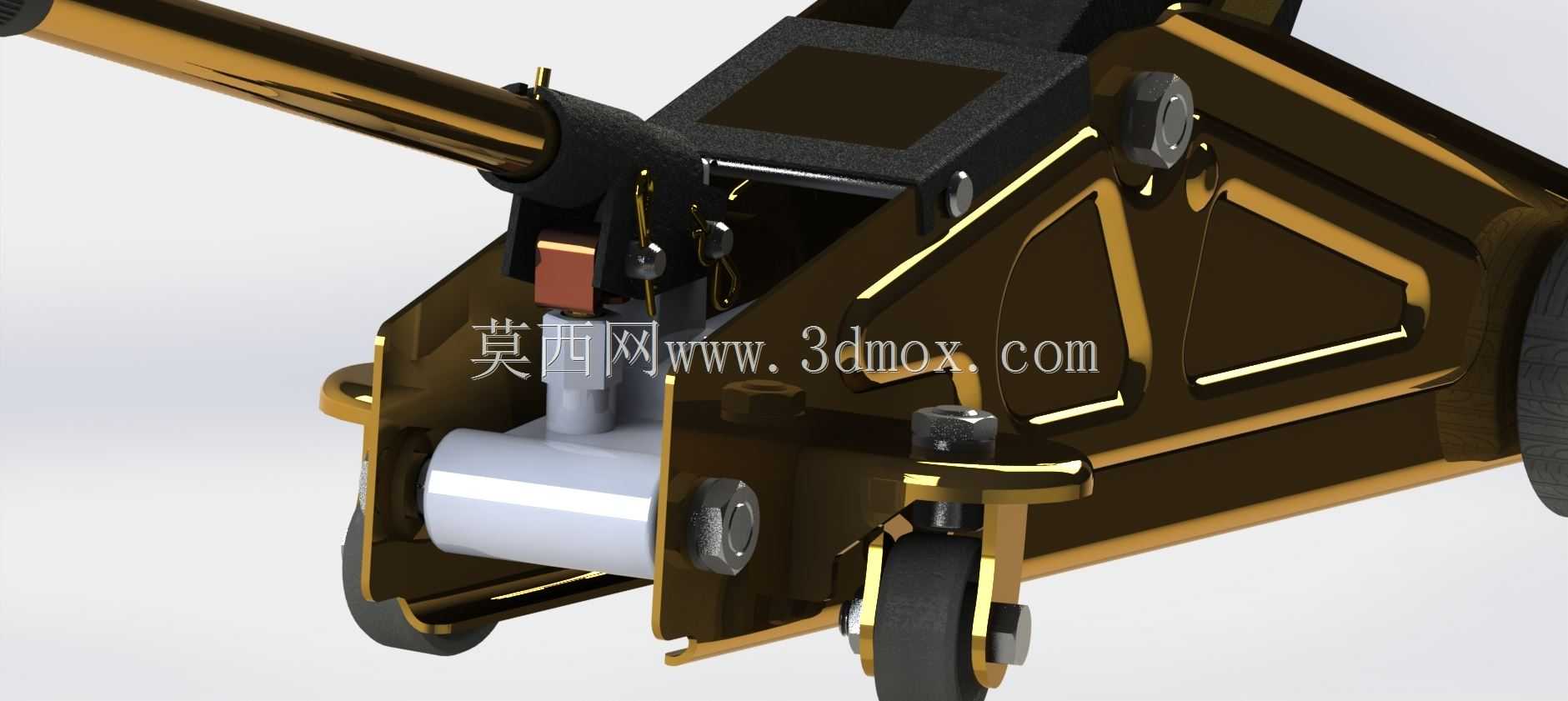

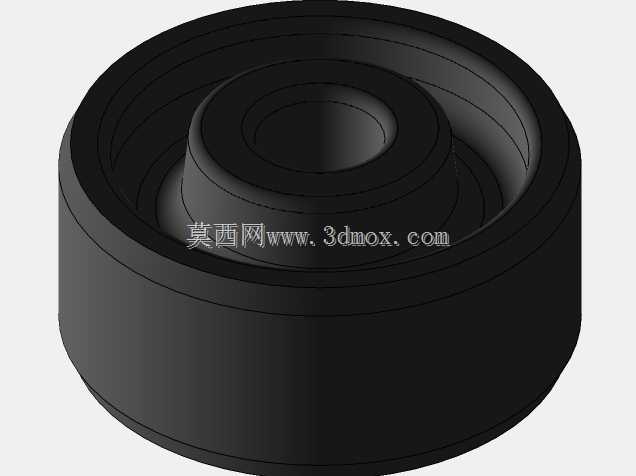

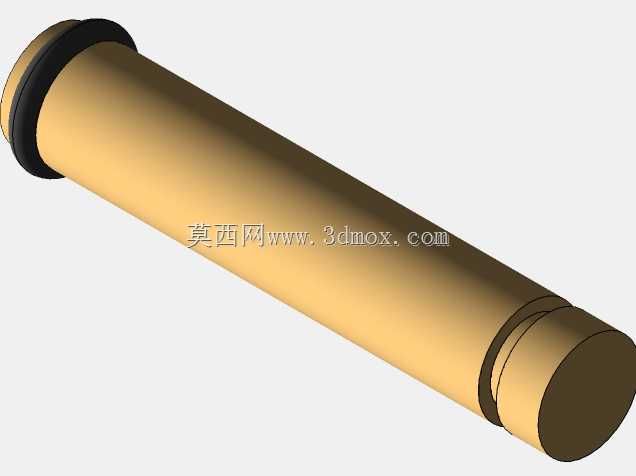

　　从功能实现逻辑来看，该设备依托帕斯卡液压传动原理完成力的放大，通过小直径柱塞泵的往复按压，将液压油压入大直径举升油缸，推动活塞杆伸出，配合剪式连杆机构将油缸的直线推力转化为举升臂的圆弧抬升动作，最终带动顶部的支撑托座接触车辆底盘指定顶升点，将车辆单侧抬升至满足轮胎拆卸、底盘检修的作业高度。设备自带的卸压阀可通过小角度旋转控制回油通径，实现举升臂的匀速缓降，避免车辆突然下坠带来的安全风险，底座前端的两个万向脚轮与后端的定向轮配合，可在车辆底部平整地面上小范围调整支撑位置，无需反复挪动整体设备对位。

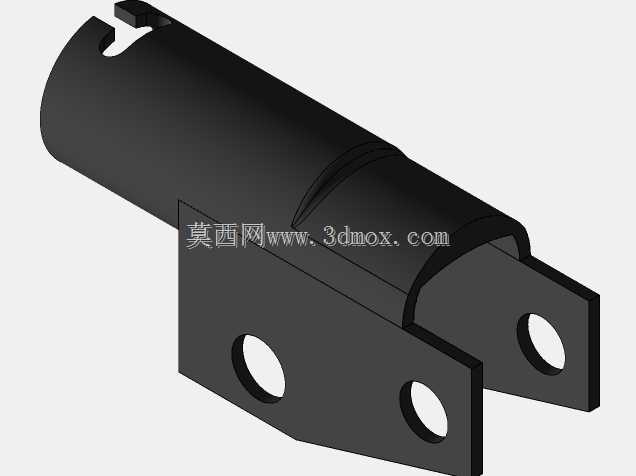

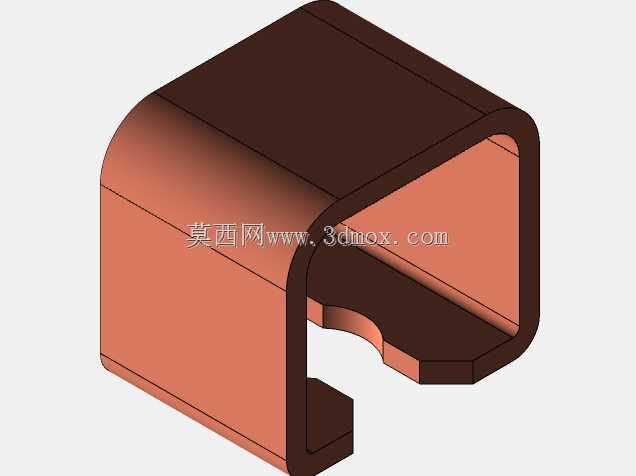

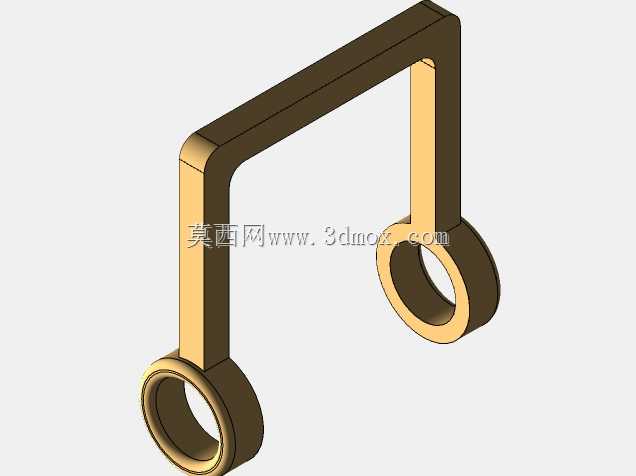

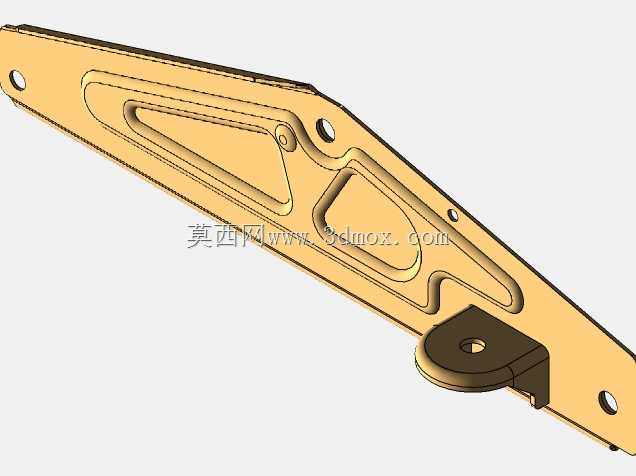

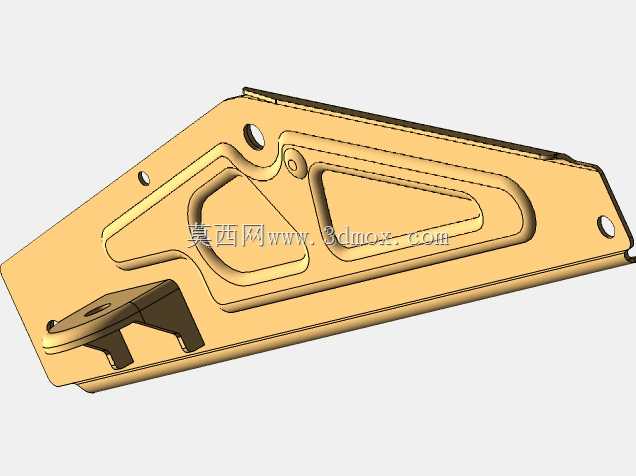

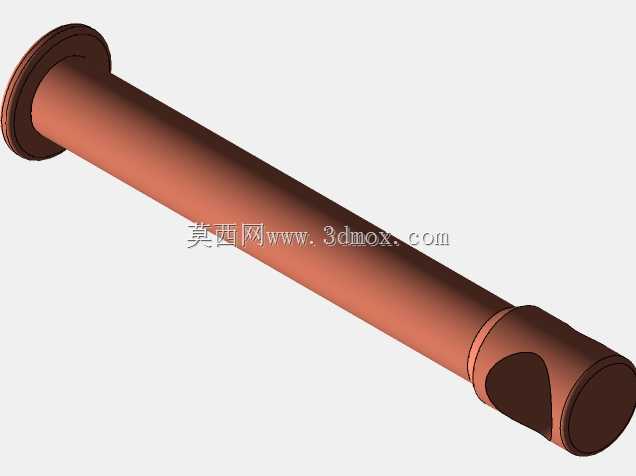

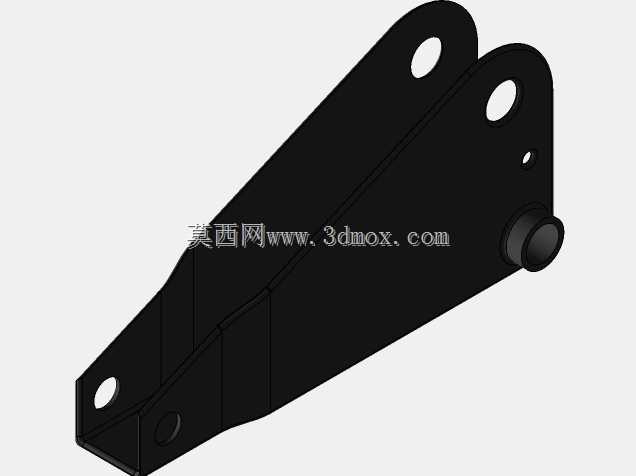

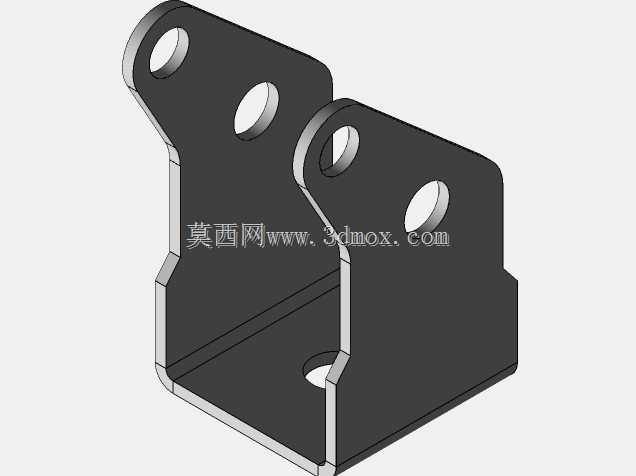

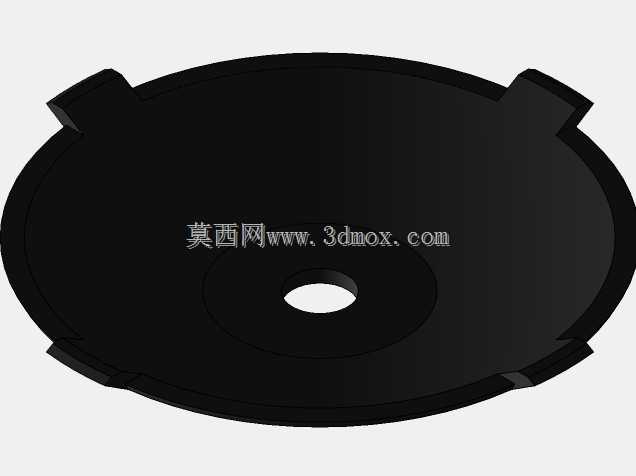

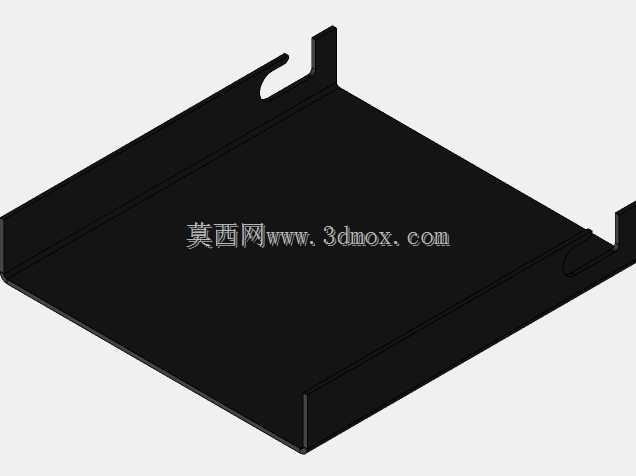

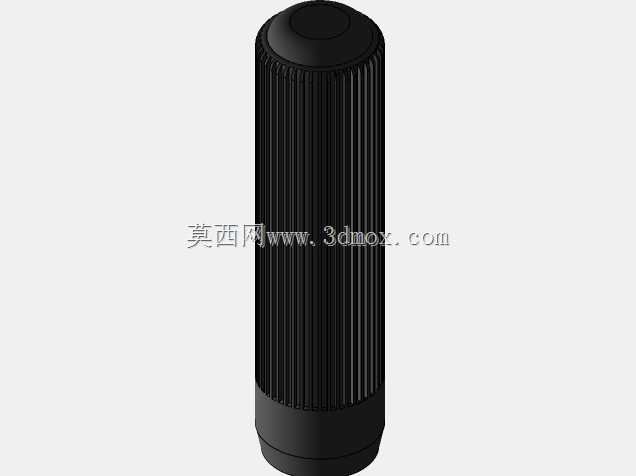

　　结构设计层面，整套总成共包含21个独立装配零件，所有标准紧固件均采用通用五金件规格，无需定制特殊连接件，装配逻辑遵循从下到上的层级关系：底座作为整体承载基准，同时集成了液压油箱、泵体安装位、轮轴安装孔，举升臂采用折弯焊接的箱型截面结构，在控制整体重量的前提下保证足够的抗弯强度，避免满负载举升时出现臂体形变；顶部支撑托座设计有弧形凹槽与防滑橡胶垫，可贴合车辆底盘的加强筋顶升位，防止顶升过程中出现滑脱偏移；操作手柄采用套筒式延长结构，闲置时可向下折叠贴合设备主体，减少收纳占用空间。

　　从安装与使用边界来看，设备最低举升高度适配常规家用轿车的底盘离地间隙，无需额外垫高即可伸入车底，最大举升高度可满足轮胎完全离地的拆卸需求，整体重心偏低，在满负载状态下可保持足够的抗倾覆稳定性，各转动铰接点均设计有润滑脂加注通道，可在长期使用过程中定期维护，减少铰接位的磨损旷量，液压回路的密封件均采用耐油橡胶材质，适配常规矿物液压油的工作环境，避免长期使用出现渗漏问题。
