星型四冲程航空活塞动力装置结构

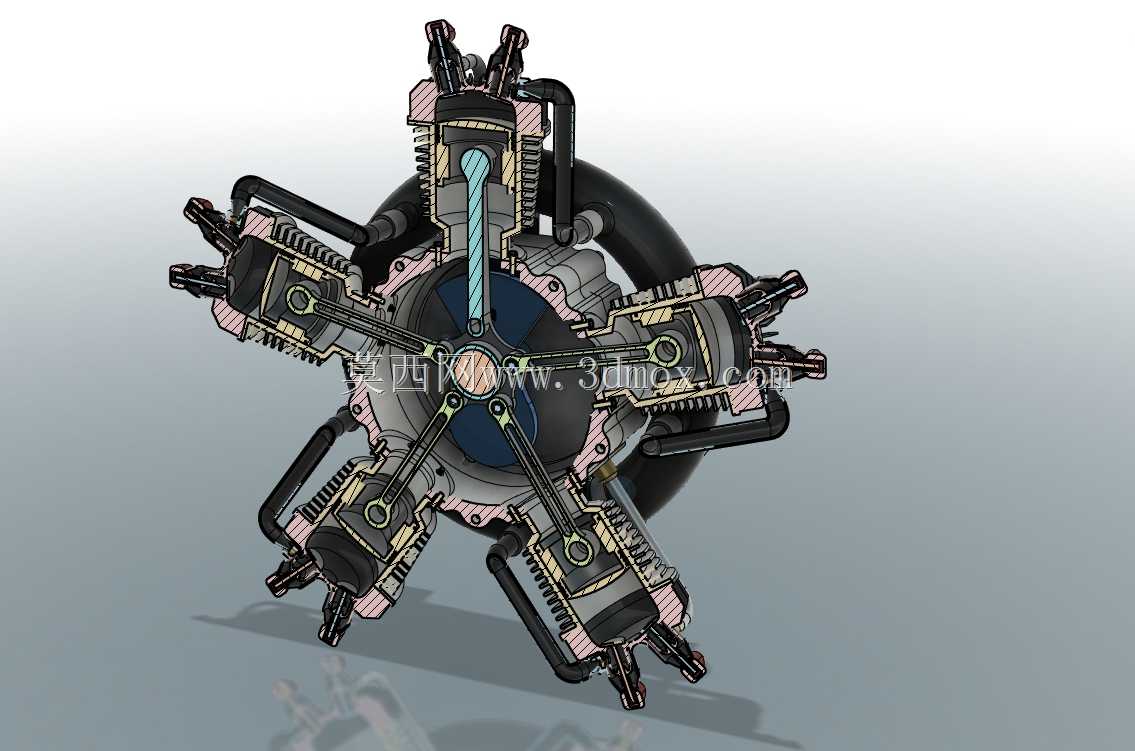

　　这类径向布置的活塞动力装置，早年广泛应用于轻型螺旋桨飞机、初级教练机及部分通用航空飞行器上，凭借气缸周向均布的布局特性，相比同排量直列发动机拥有更优的迎风冷却效率，不需要复杂的液冷管路结构即可满足持续运转的散热需求，在低空低速飞行场景下可靠性表现突出，即便单缸出现故障，剩余气缸仍可维持基础动力输出，保障飞行安全。从结构设计逻辑来看，该动力装置采用单曲轴配主连杆+铰接连杆的传动方案，所有活塞的往复动力通过周向布置的连杆组件汇总到中心曲轴，将直线运动转换为旋转输出，直接驱动前端螺旋桨产生推力；为保证四冲程循环的平稳运转，气缸点火顺序采用间隔均匀的错峰排布，避免相邻气缸连续点火带来的振动叠加，曲轴配重与连杆动平衡经过匹配调校，

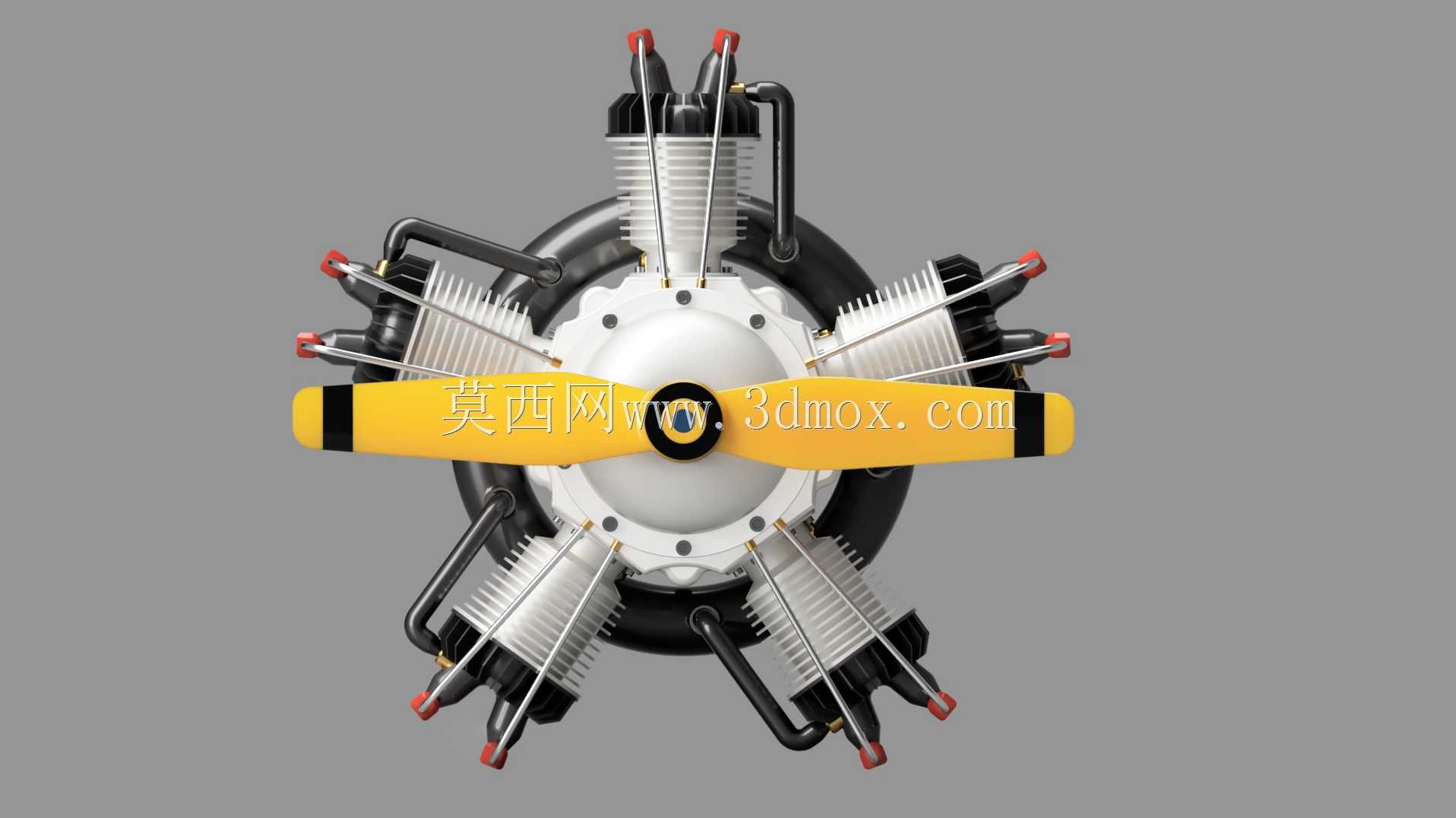

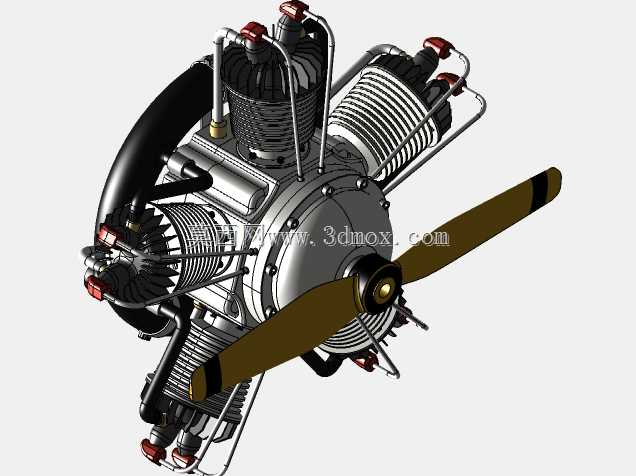

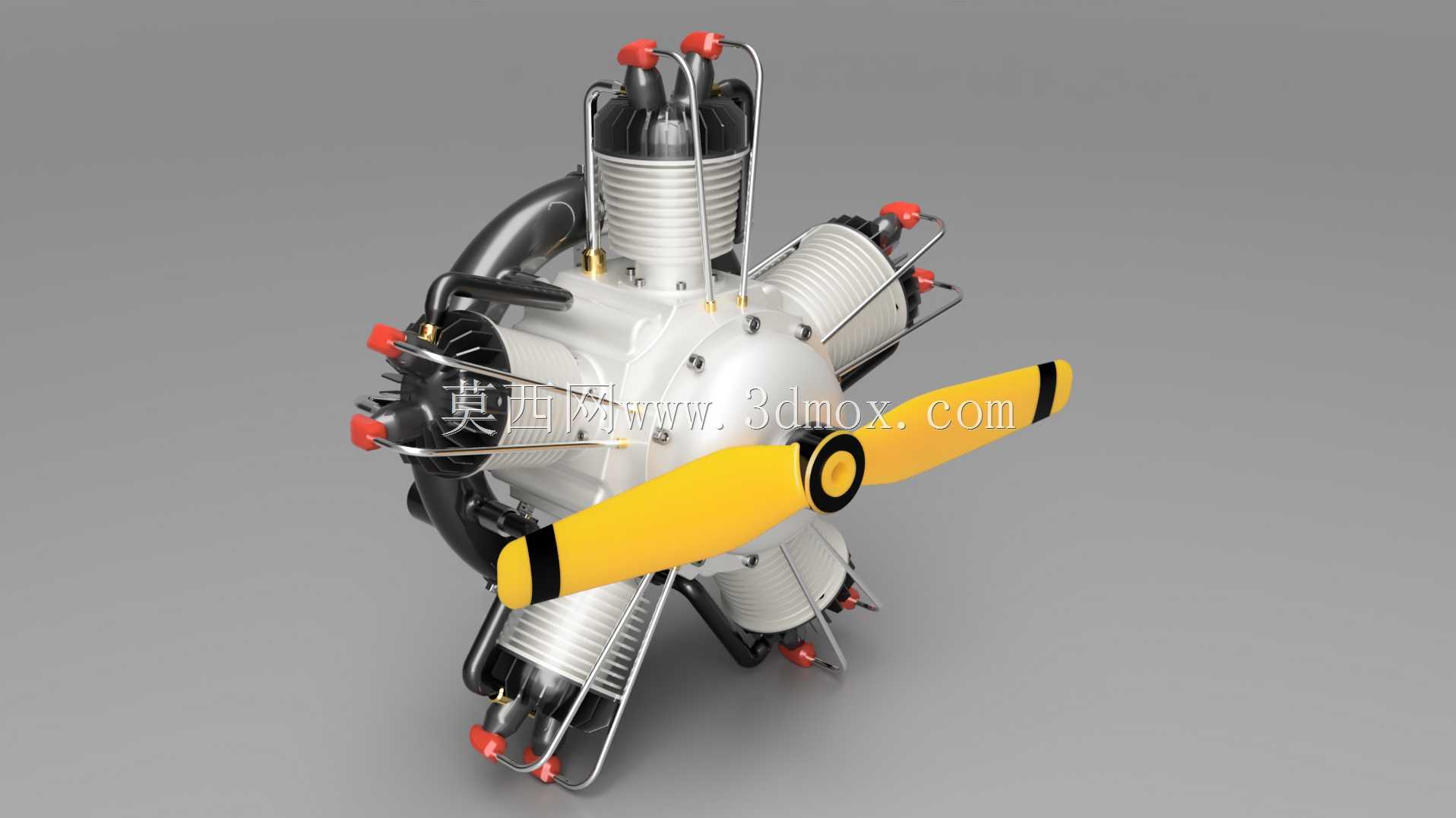

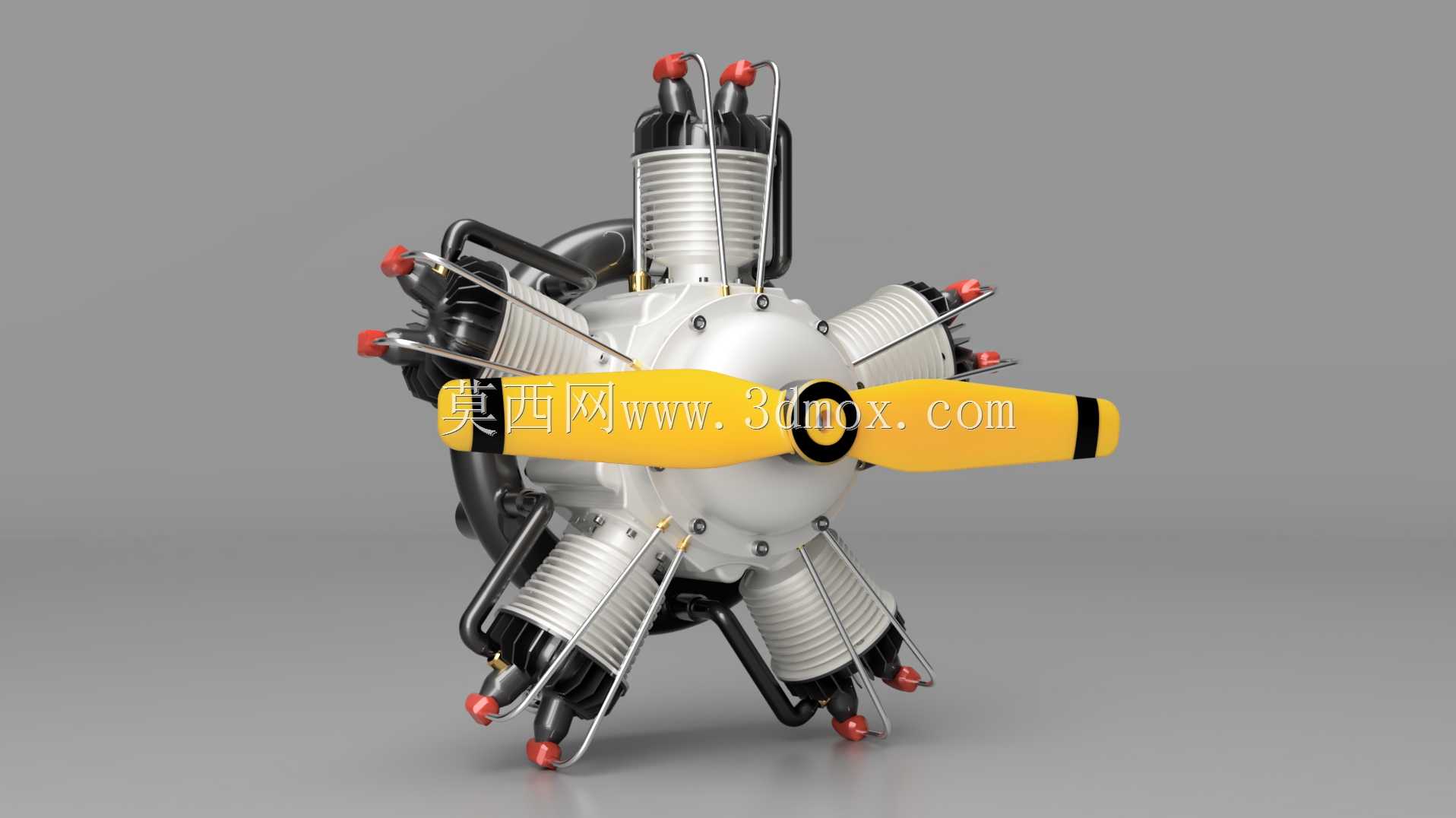

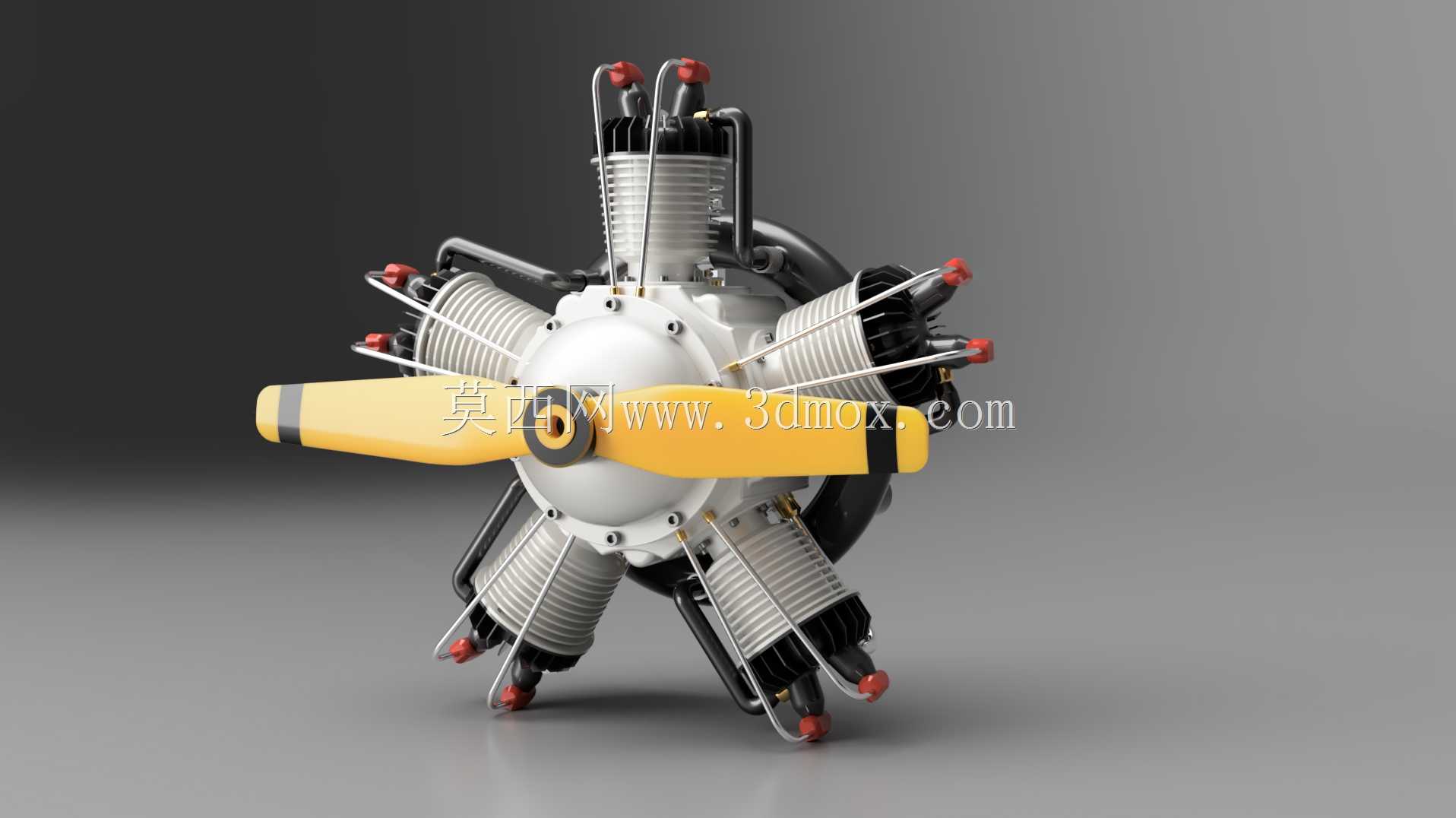

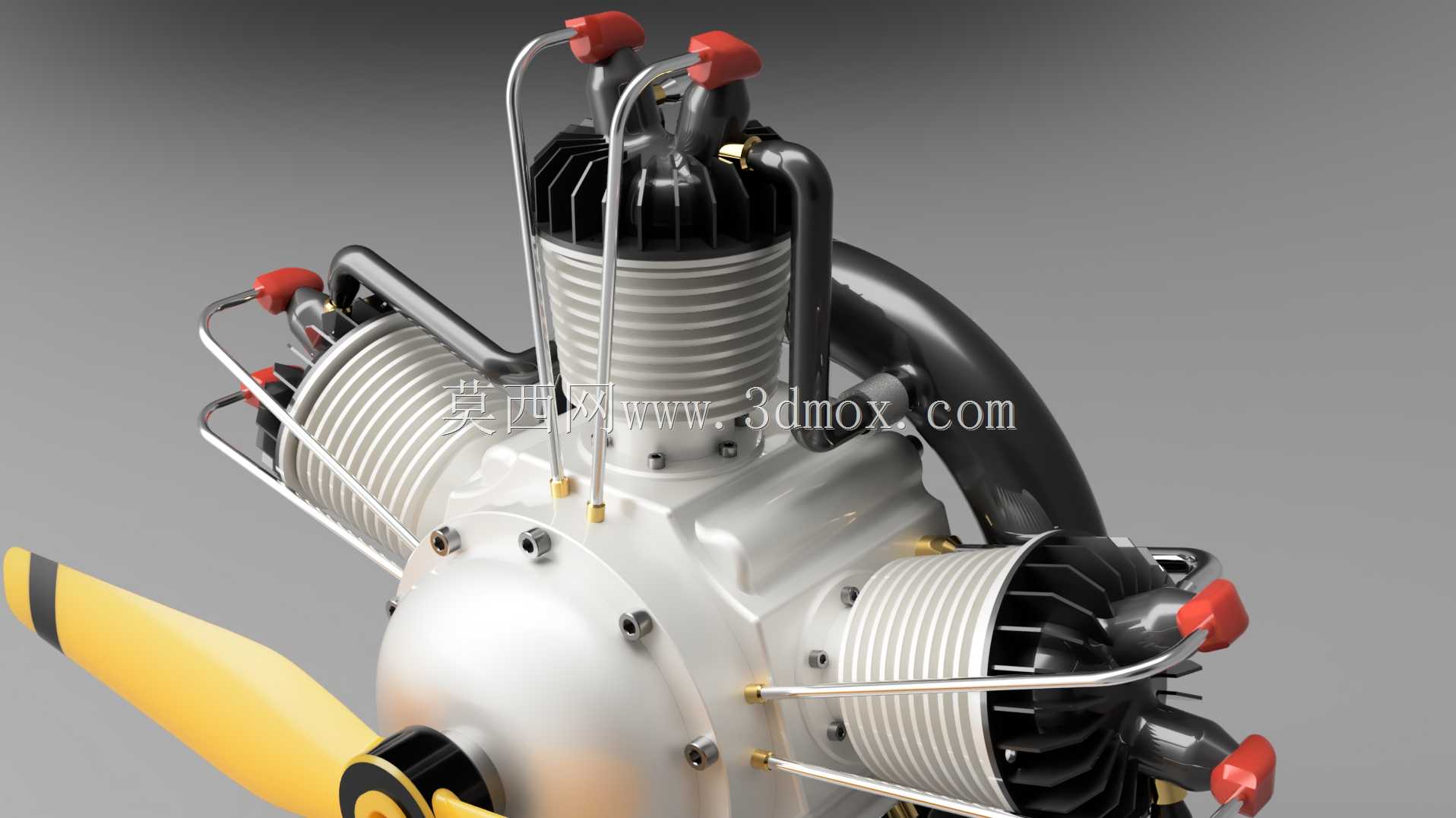

　　可降低高速运转时的整机振动水平。建模过程中，所有运动副均按照实际装配关系设置了铰接约束，活塞与缸套的滑动副、凸轮轴与挺柱的接触副、气门的往复运动副、曲轴齿轮与凸轮轴齿轮的啮合传动副都做了对应还原，可直接用于机构运动仿真，直观演示进气、压缩、做功、排气四个冲程的完整动作逻辑，也能观察不同曲轴转角下各气缸活塞的位置变化、气门开闭时序与点火顺序的匹配关系。从安装边界来看，这类发动机采用前安装节+后支撑点的固定方式，前端与螺旋桨桨毂连接的输出轴有明确的同轴度要求，周向布置的气缸外轮廓构成了整机最大迎风直径，后部的机匣安装边需匹配飞机防火墙的安装孔位，预留的油路、气路接口位置符合通用航发的布置规范，缸体外的散热鳍片、顶部的火花塞与高压导线、进气弯管与排气支管的细节都做了还原，既可以用于航空动力相关的教学演示，也能作为轻型飞行器动力选型阶段的结构参考，帮助设计人员快速评估动力舱的布置空间、安装接口匹配性，以及传动链路的运动干涉风险。
