步进驱动滚珠丝杠直线滑动执行模组

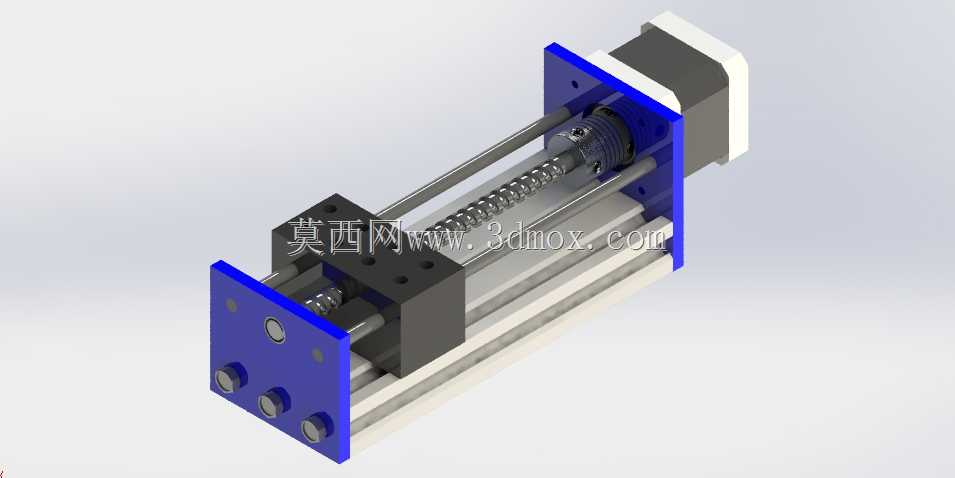

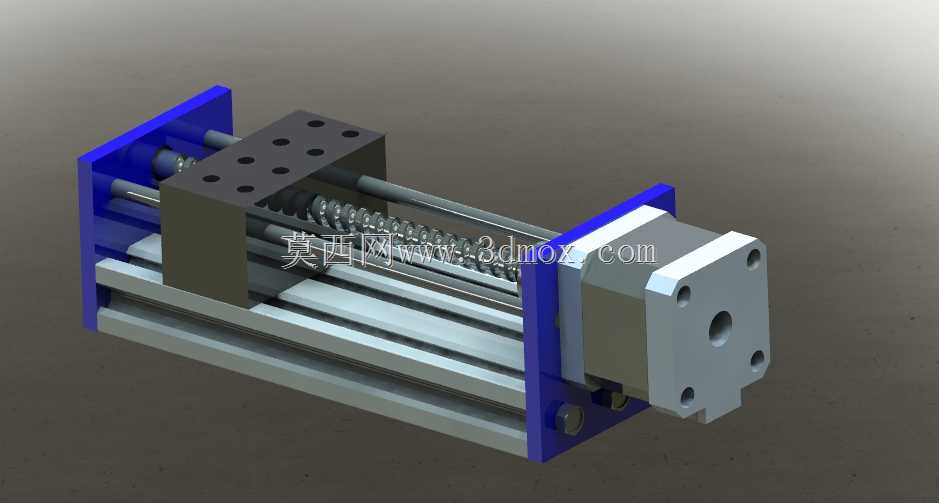

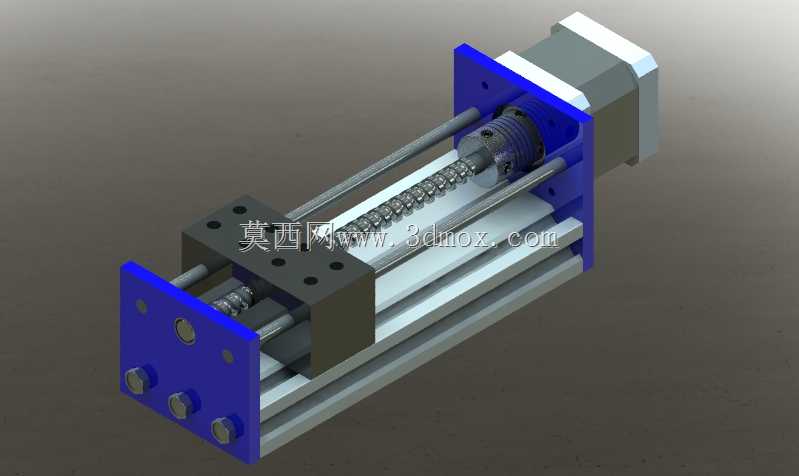

　　这款直线滑动执行结构，核心采用步进电机搭配滚珠丝杠的传动组合，在小型自动化工位的直线往复动作场景中适配性极强，常见于3C产品小件搬运、点胶工位位移调整、小型检测设备的探头进给、教学实验平台的直线动作演示等场景，能在有限安装空间内提供稳定的直线往复输出。从结构设计逻辑来看，整套模组将传动、导向、驱动三个核心功能模块做了高度集成，两端的立式安装支座既承担了滚珠丝杠的径向支撑作用，也同时作为线性导轨的端部固定基准，省去了额外拼接安装的对齐调试工序，安装时只需将模组底座通过端部支座的安装孔固定在设备台面，即可保证导向与传动的同轴度，大幅降低现场装配的调校难度。导向部分采用双光轴线性导轨搭配方形滑移滑块的结构，滑块与丝杠螺母做了刚性连接，

　　双光轴平行布置在丝杠两侧，能同时承受径向负载与一定的倾覆力矩，避免单导轨结构在偏载下出现卡滞、磨损加快的问题，滑块表面预留了多组标准螺纹安装孔，可直接搭载工装夹具、作业执行端等负载，无需额外加工转接板。驱动端通过联轴器将步进电机输出轴与滚珠丝杠直连，联轴器选用的是弹性梅花结构，能补偿电机轴与丝杠之间的微小同轴度误差，减少高速运转时的振动传递，电机安装座与端部支座做了一体化设计，保证电机输出轴与丝杠的同轴度公差控制在合理范围内，避免长期运转出现联轴器过早失效、丝杠轴承磨损的问题。从安装边界来看，整套模组的横截面尺寸紧凑，长度方向可根据实际行程需求调整光轴与丝杠的长度，端部安装孔的孔位符合常规小型自动化设备的安装间距标准，

　　可直接替换同规格的皮带滑台、气缸滑台使用，相比气缸驱动的直线单元，这款模组可通过步进电机的脉冲控制实现任意位置的精准停留，定位精度能满足多数中低精度的工位动作需求，相比同步带滑台，滚珠丝杠的传动刚性更强，进给更平稳，在低速进给场景下不会出现皮带传动的蠕动问题。整套结构的零件加工工艺性较好，支座、滑块类零件均可采用常规铣削加工完成，光轴、丝杠、联轴器、紧固件均为标准外购件，生产组装时只需按装配顺序依次压装直线轴承、固定导轨与丝杠、调整电机同轴度即可完成装配，后期维护时只需定期给丝杠与光轴涂抹润滑脂，检查紧固件是否松动，即可保证长期稳定运行，在小型非标自动化设备的设计选型中，这类集成式直线滑台能大幅缩短设计周期，减少零散零件的出图与采购工作量，是小行程直线动作工位的高性价比执行方案。
