槽轮间歇传动机构三维建模作品

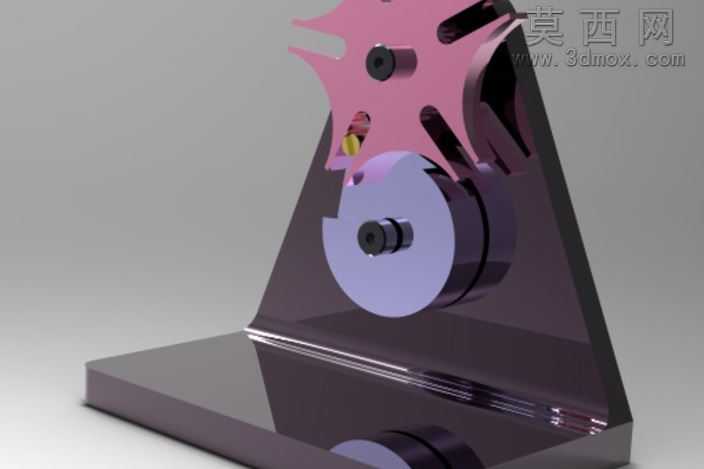

本作品为槽轮间歇传动机构的三维建模成果，建模阶段以机械原理中槽轮机构的运动逻辑为核心依据，首先完成核心构件的参数化草绘：针对主动拨盘，精准绘制拨销的回转轨迹、拨盘本体的轮廓尺寸，确保拨销进入与退出槽轮径向槽的过程无卡滞、无硬冲击；针对从动槽轮，根据预设的间歇停动比，确定径向槽的数量、槽深以及槽轮的外锁止弧半径，保证主动拨盘连续回转时，槽轮可按照设计要求完成周期性的间歇转位，锁止阶段槽轮可被完全定位无窜动。建模过程中对支撑构件进行了同步设计，包含三角形立式支撑立板、底部安装基座以及各构件的连接转轴，所有装配位置均预留了标准的轴孔配合间隙，确保虚拟装配时各转动副可实现无干涉的相对回转。材质与渲染阶段，为区分不同功能构件赋予了差异化的材质属性：槽轮主体设置为哑光玫红色金属材质，主动拨盘设置为亮面银灰色金属材质，支撑立板与基座设置为深灰色半透磨砂金属材质，转轴紧固件设置为黑色哑光工程塑料材质；渲染时采用柔光侧方打光方案，突出各构件的轮廓边界与装配层次，同时添加柔和的环境反射效果，还原金属材质的真实质感，清晰展现机构的装配关系与空间结构。设计思路上以还原槽轮机构的经典传动逻辑为核心，重点验证拨销与槽轮的啮合时序、锁止弧的配合精度，虽为未完成的建模作品，但已完整呈现槽轮机构的核心传动结构，可用于机械原理教学演示、间歇传动方案的结构验证，后续可补充驱动组件、机架防护等结构，完善为可直接用于工程参考的完整间歇传动装置模型。
