单级圆柱齿轮减速机三维结构设计

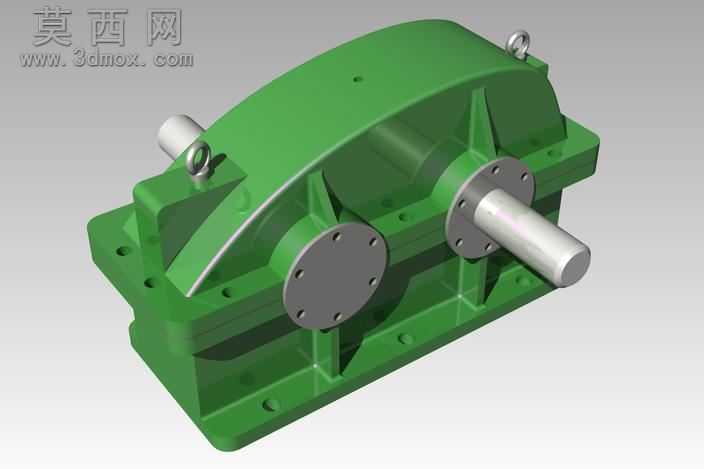

本作品为单级圆柱齿轮减速机的三维结构设计，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循机械设计规范，对减速机的各个组成部件进行了1:1比例的精准还原。建模阶段首先从核心传动部件入手，依次完成主动齿轮轴、从动齿轮轴的参数化绘制，通过方程式约束齿轮的模数、齿数、压力角等关键参数，保证齿形轮廓符合渐开线设计标准，同时对轴段的轴肩、键槽、轴承配合位等细节进行了精细化建模，确保各部件的装配公差符合机械加工要求。箱体部分采用剖分式结构设计，分别创建箱座与箱盖的三维模型，对箱体的加强筋、轴承安装孔、吊耳、油位观察孔、螺栓连接孔等结构逐一进行特征绘制，通过拉伸、切除、阵列、倒角等建模命令还原箱体的铸造工艺特征，同时在箱体结合面处设计了密封槽结构，为后续的密封装配预留合理空间。附属部件建模涵盖了端盖、轴承、密封件、吊环螺栓、连接螺栓、定位销等标准件与非标件，标准件均按照国标参数进行建模，保证后续装配时的配合精度。装配阶段采用自下而上的装配思路，先完成轴系部件的子装配，将齿轮、轴承、键、轴套等部件按照装配关系依次配合，再将轴系部件装入箱座，随后安装箱盖、端盖、紧固件等部件，全程通过同轴心、重合、距离等配合约束保证各部件的相对位置准确，同时对齿轮啮合间隙、轴承游隙等关键装配参数进行了校验，确保整体传动结构无干涉。渲染阶段为不同部件赋予了贴合实际的材质，箱体采用绿色铸铁烤漆材质，金属轴类部件赋予抛光钢材材质，紧固件采用发黑处理的钢材材质，吊环等部件赋予镀锌金属材质，通过添加环境光源与阴影效果，让整体模型的视觉效果更贴近真实工业产品的外观。整个设计过程围绕减速机的传动稳定性、结构强度、装配便利性展开，在保证结构符合机械设计原理的前提下，对箱体的轻量化、部件的通用性进行了优化，让该三维模型既可以作为机械设计教学的演示案例，也可以为同类型减速机的结构优化、二次开发提供可靠的三维参考依据，完整还原了单级圆柱齿轮减速机从零件设计到整机装配的全流程结构特征。
