树莓派4代带风扇防护外壳结构

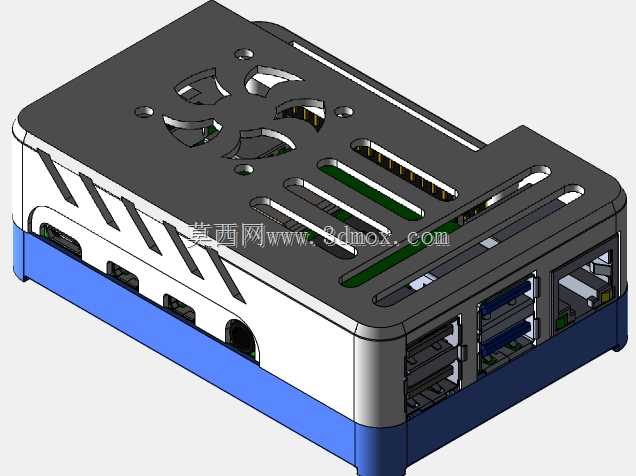

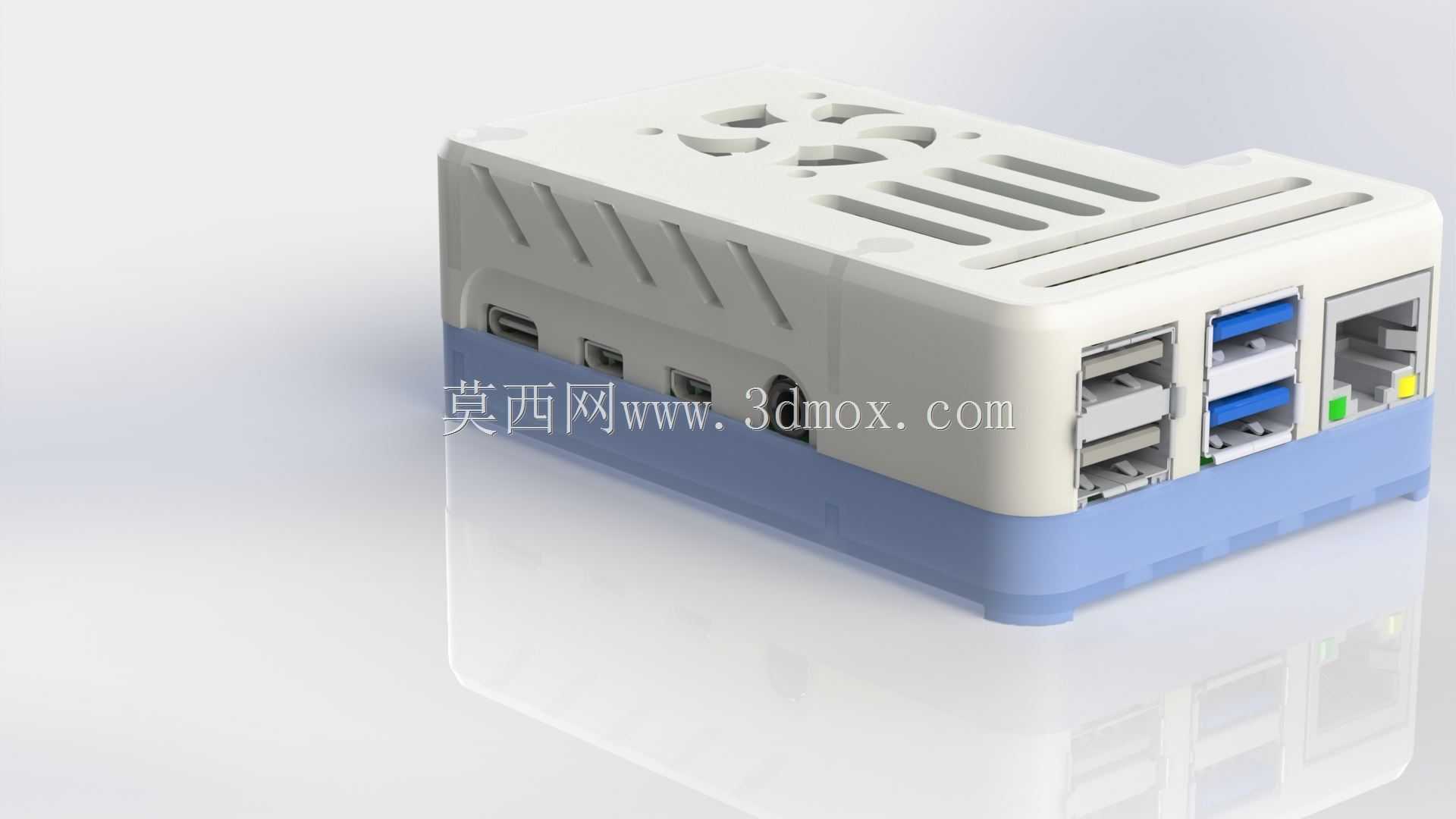

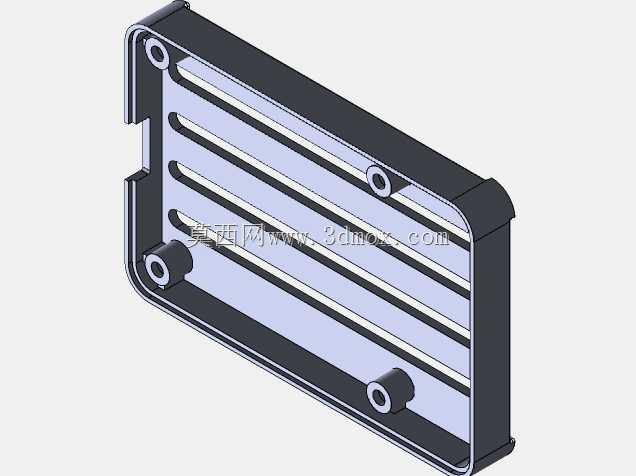

　　这款带主动散热的树莓派4专用防护壳体，主要面向嵌入式开发、小型边缘计算节点部署、工业现场简易控制终端搭建等场景使用，能够在桌面调试、机柜内嵌入式安装、小型设备内置集成等多种工况下，为核心板提供可靠的物理防护与稳定的散热保障。从结构设计逻辑来看，壳体采用上下分件的组合形式，底座部分做了与树莓派4板型完全匹配的定位卡槽，安装时无需额外打孔固定，直接将核心板卡入底座定位柱即可完成初步定位，上盖与底座通过侧边卡扣配合，拆装无需额外工具，方便后期调试时快速拆装更换存储介质、外接跳线。壳体侧面严格对应树莓派4的所有外接接口做了精准开孔，双Micro HDMI接口、USB2.0与USB3.0接口、Type-C供电接口、以太网口、3.

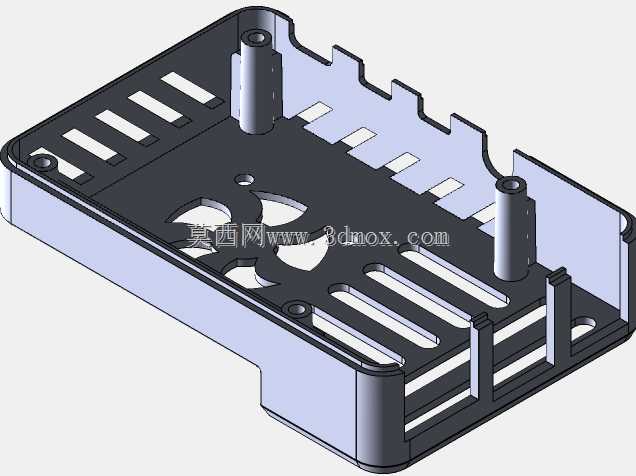

　　5mm音频接口位置完全对齐，不会出现接口遮挡、插头无法完全插入的问题，开孔边缘做了小倒角处理，避免插拔线材时刮伤线材外被。顶部的散热结构做了针对性设计，预留了标准风扇安装位，可直接适配常用的3010规格直流散热风扇，风扇位周围设计了多组平行通风槽，侧边也对应开设了斜向进风槽，形成从侧边进风、顶部风扇抽风的顺畅散热风道，能够在树莓派满负载运行高算力任务时，快速带走主控芯片、内存颗粒、供电模块产生的热量，避免高温导致的降频问题。壳体的安装边界充分考虑了不同场景的安装需求，底部预留了通用的安装孔位，既可以直接放置在桌面使用，也可以通过螺丝固定在设备内部的安装板上，整体外形尺寸控制紧凑，不会额外占用过多安装空间，外壳边角做了圆弧过渡处理，

　　没有尖锐棱角，在桌面使用时不会刮伤桌面，集成在设备内部时也不会划伤其他布线。壳体的壁厚设计兼顾了结构强度与散热需求，既不会因为壁厚过薄导致装配后出现形变、卡扣松脱的问题，也不会因为壁厚过厚导致热量在壳体内部积聚，上下盖合缝处做了错位止口设计，合盖后缝隙均匀，能够阻挡日常环境中的灰尘、少量溅水落到核心板上，提升复杂工况下的运行可靠性。在细节处理上，壳体对应板载状态指示灯的位置做了透光避让，无需开盖即可直观观察设备的供电、运行、网络状态，SD卡插槽位置也做了对应开孔，不用拆壳即可快速更换系统存储卡，适配日常开发调试时频繁换卡的使用需求。
