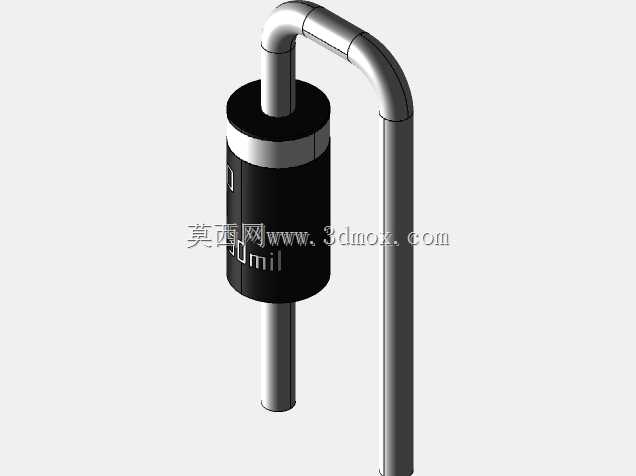

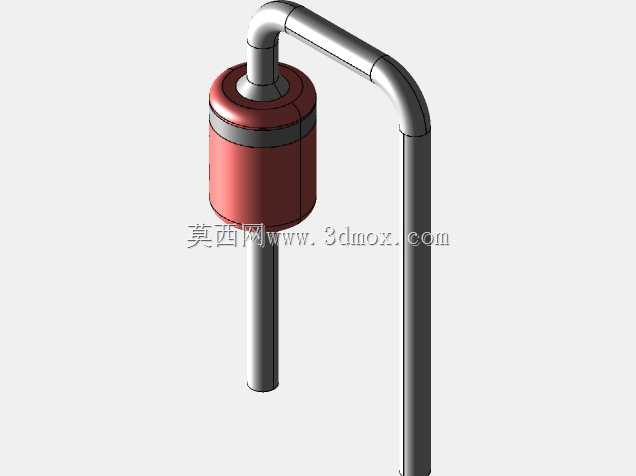

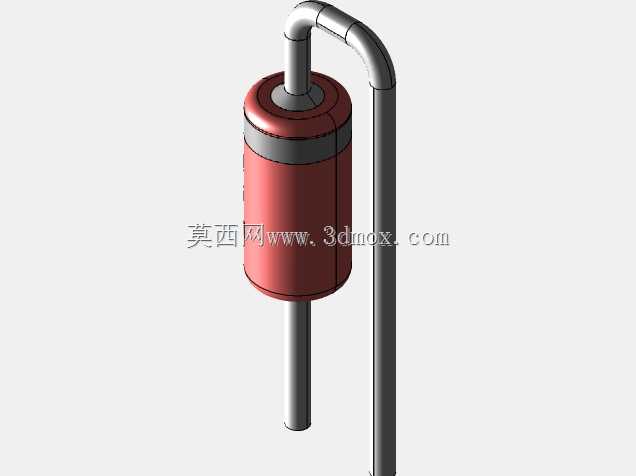

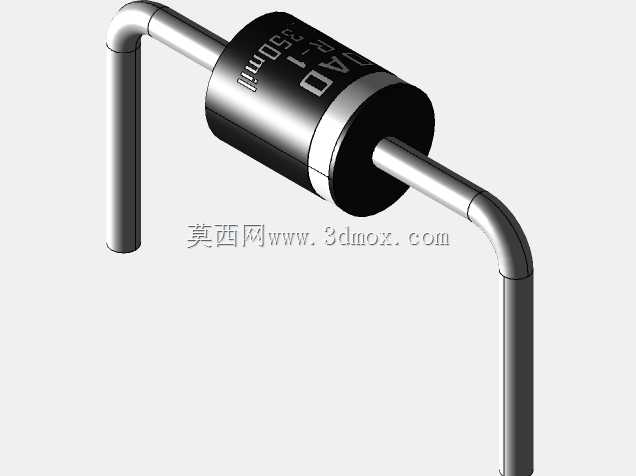

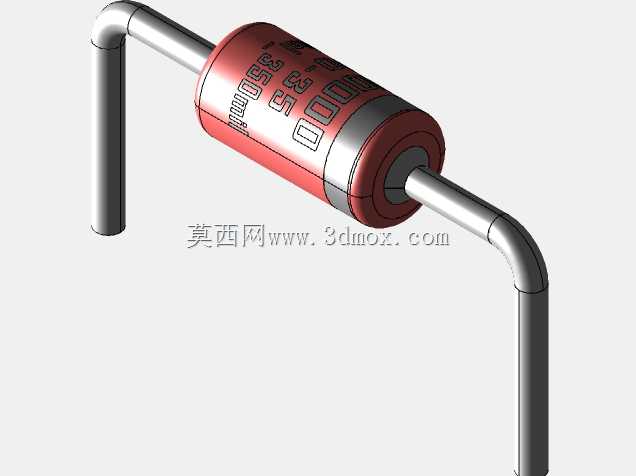

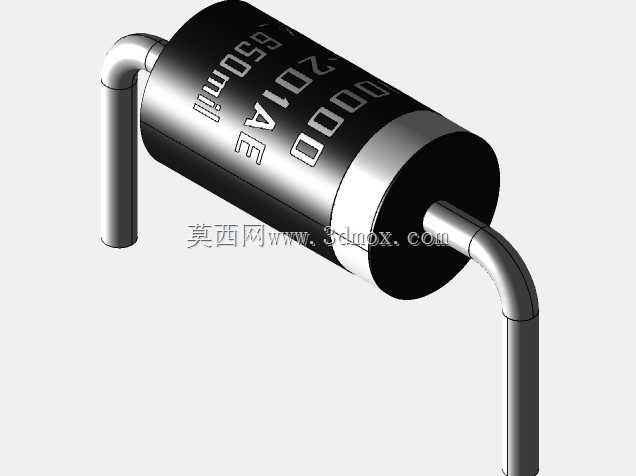

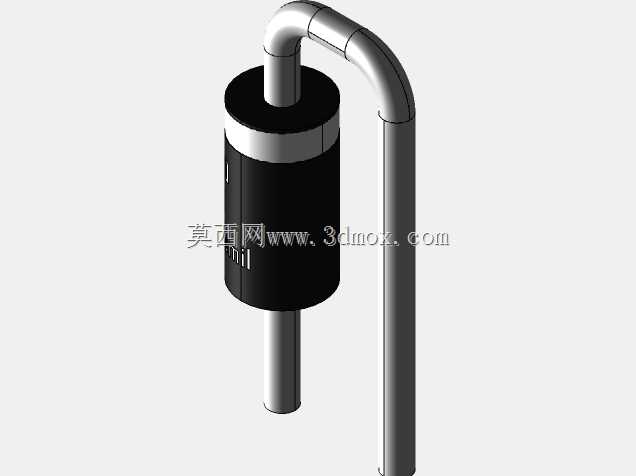

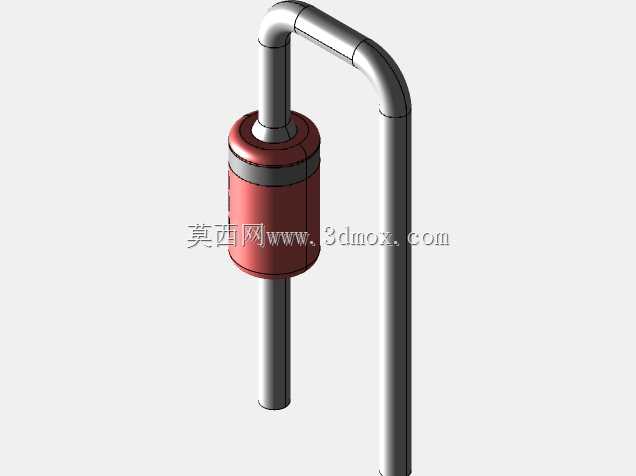

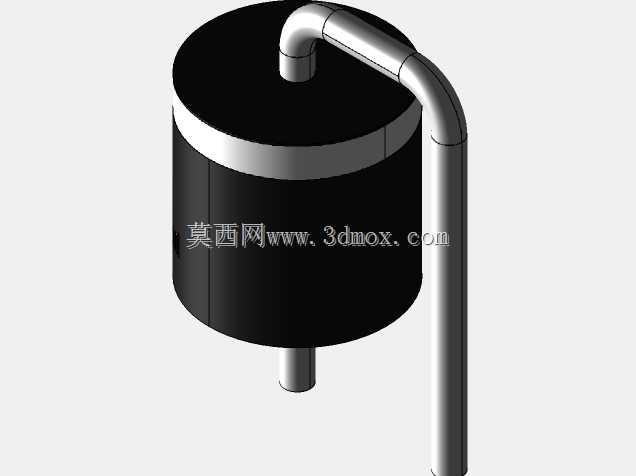

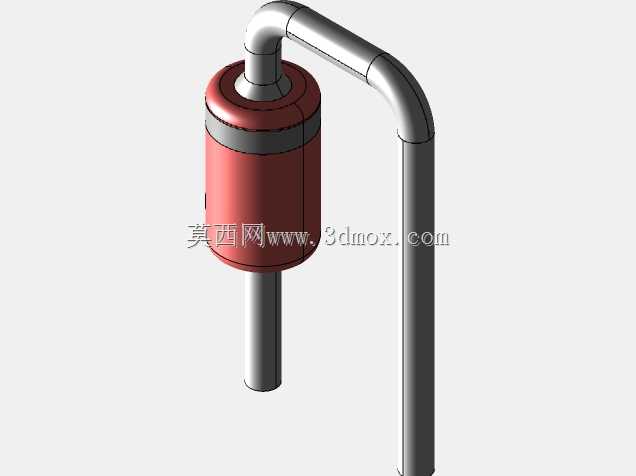

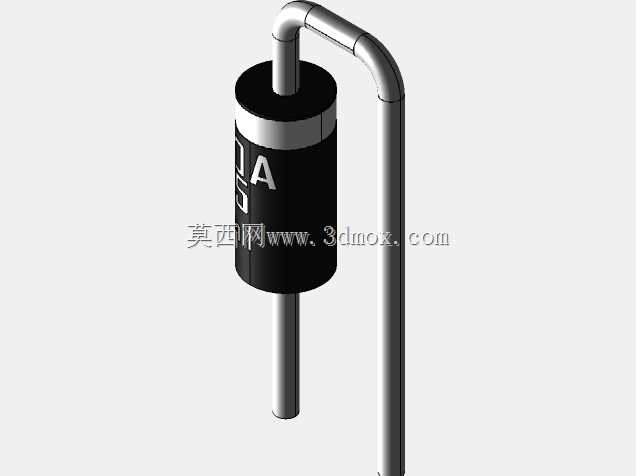

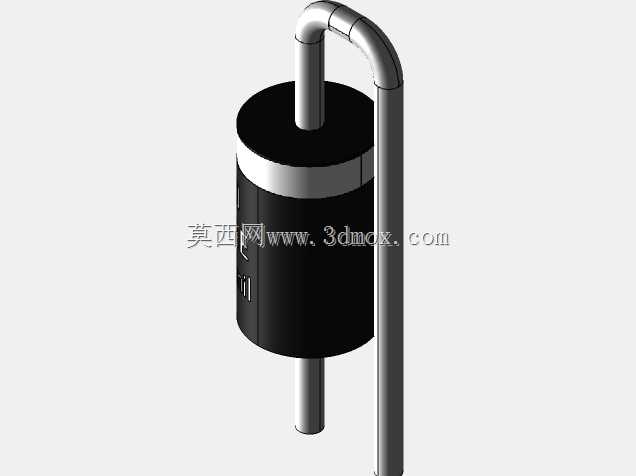

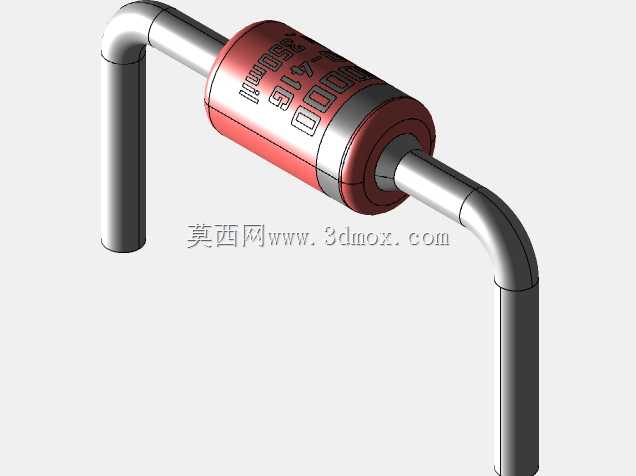

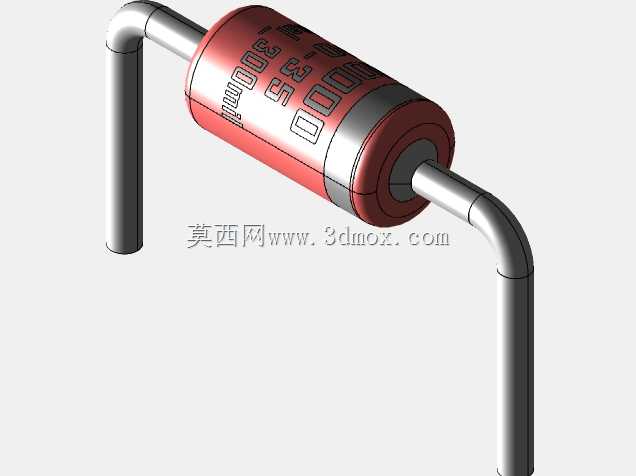

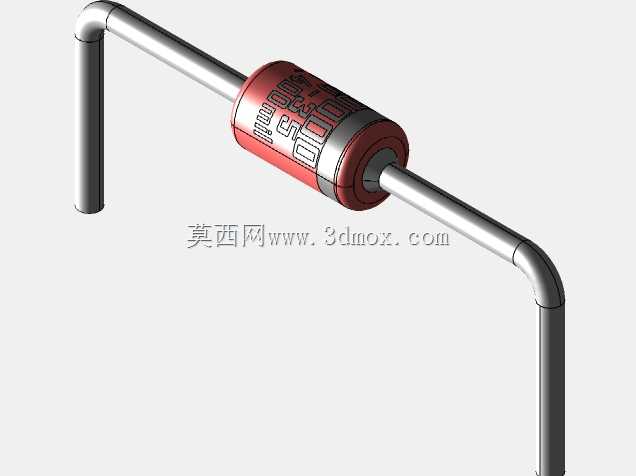

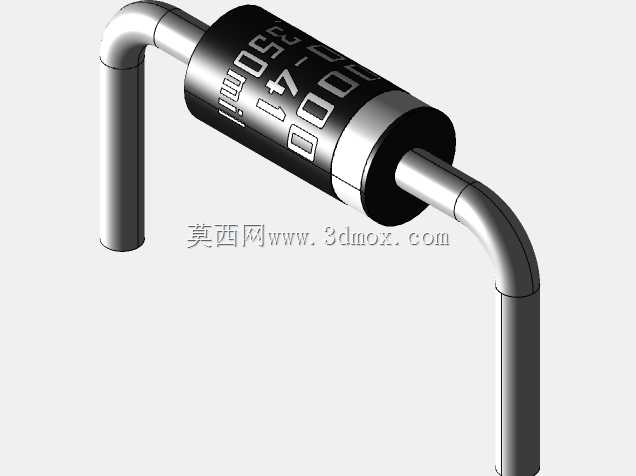

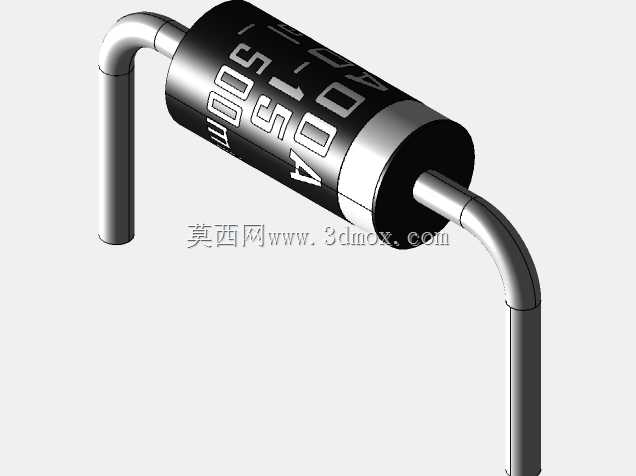

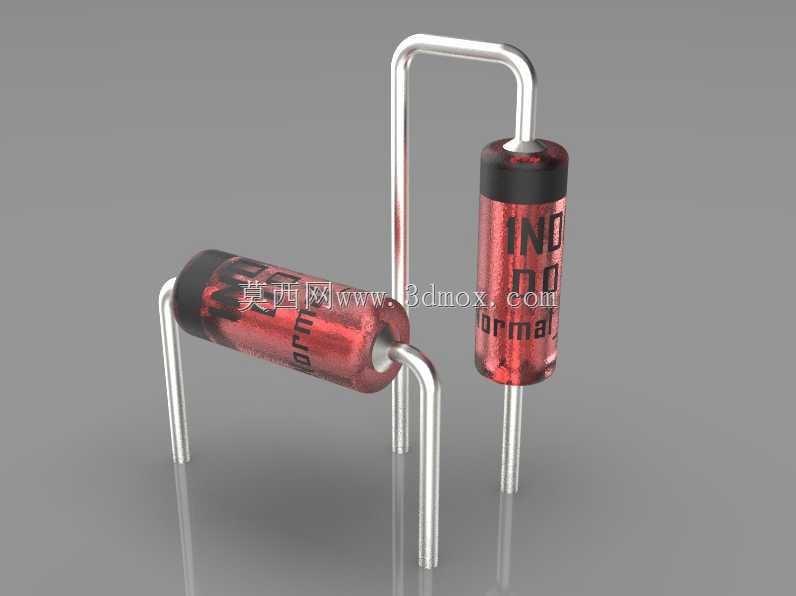

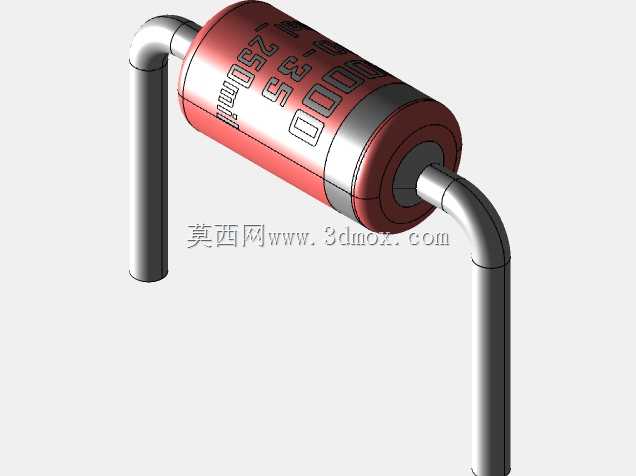

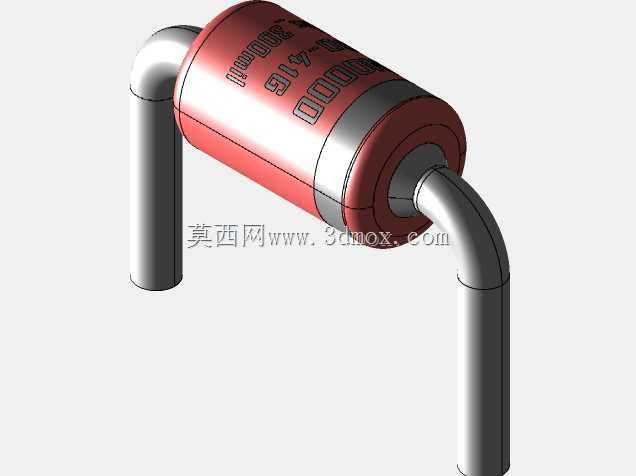

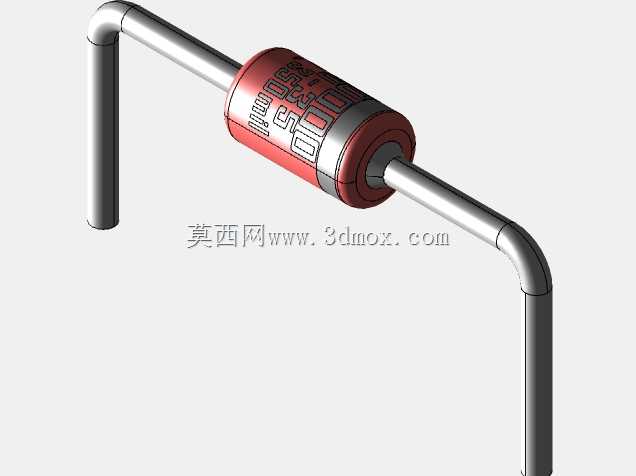

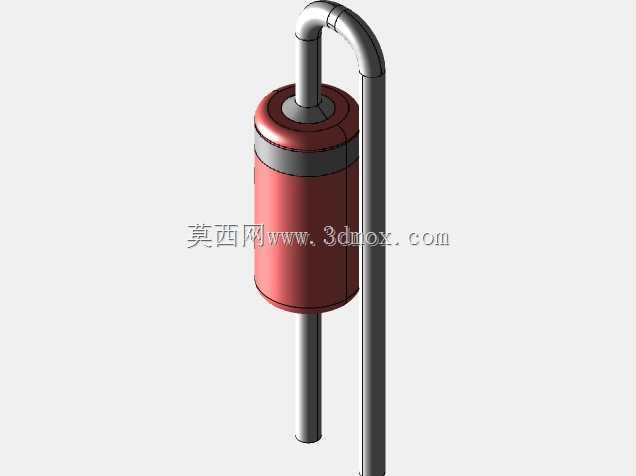

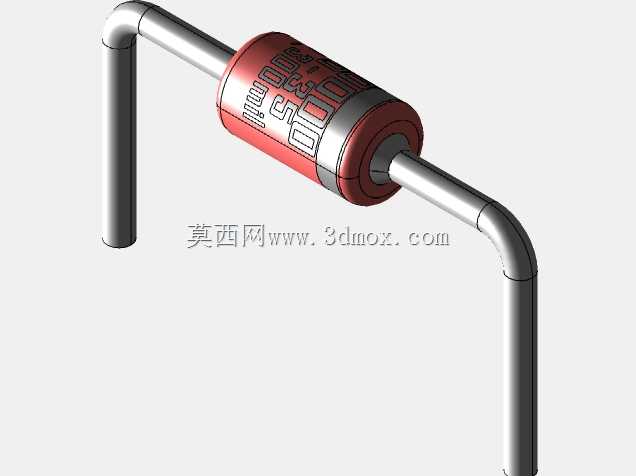

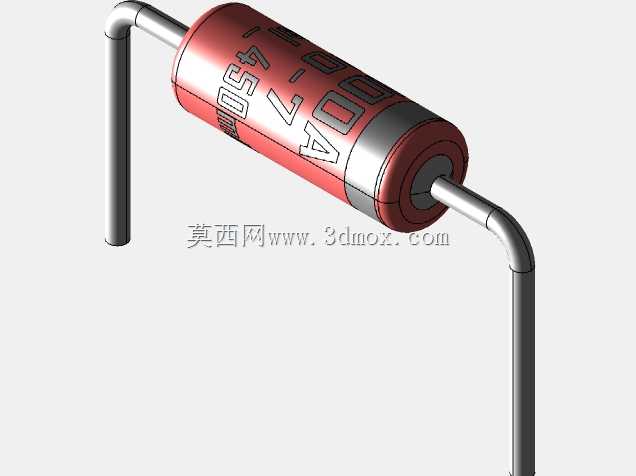

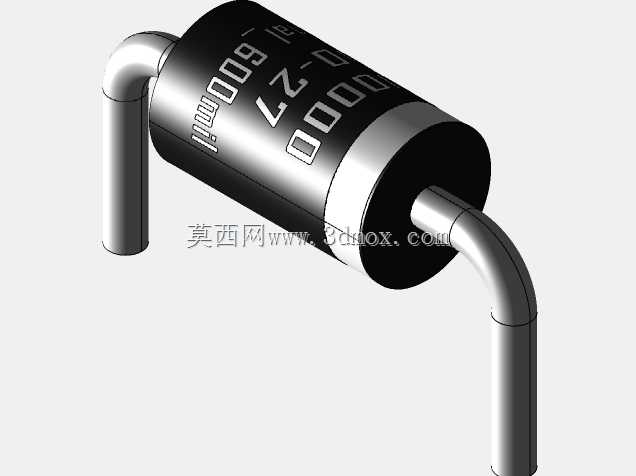

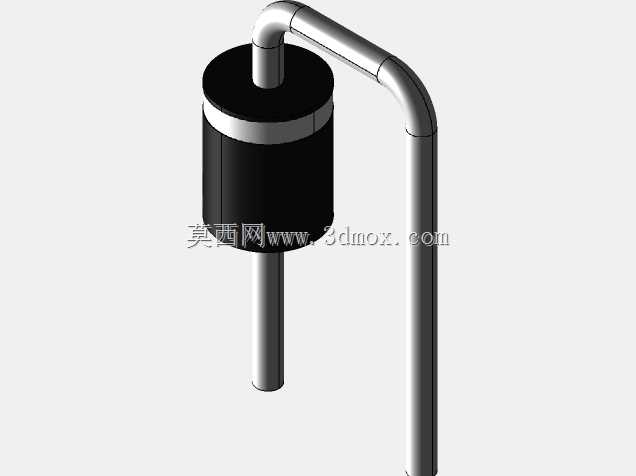

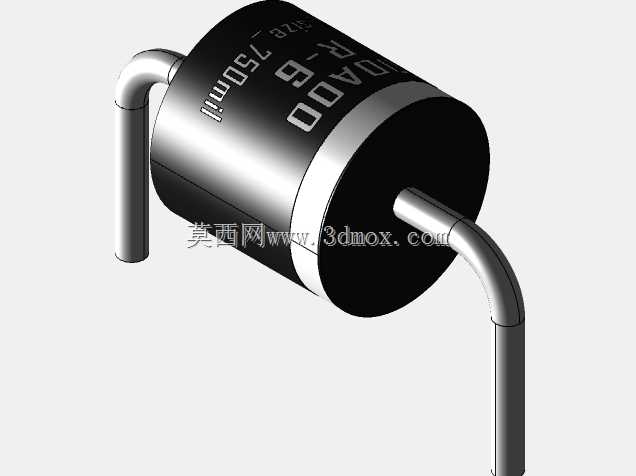

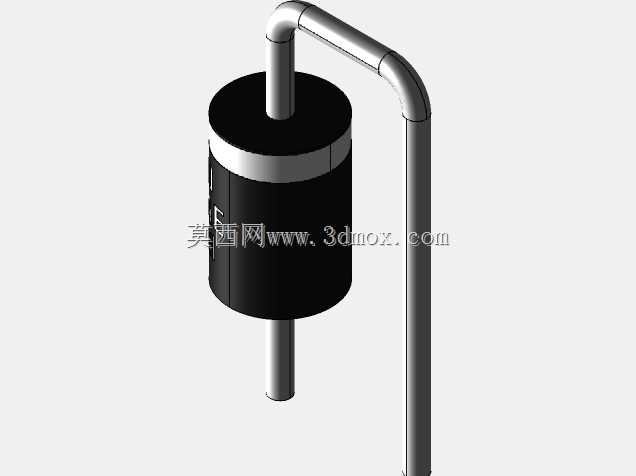

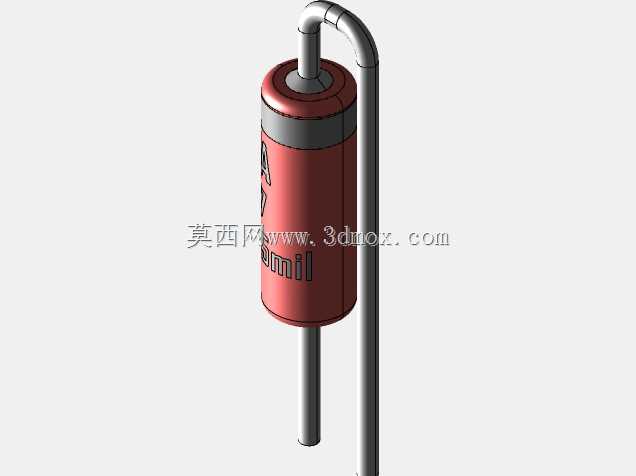

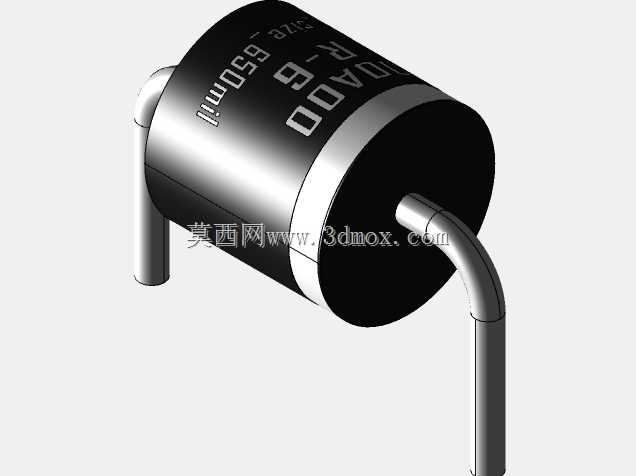

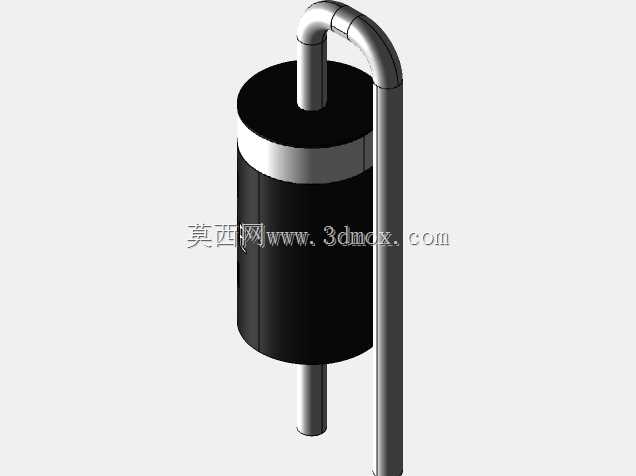

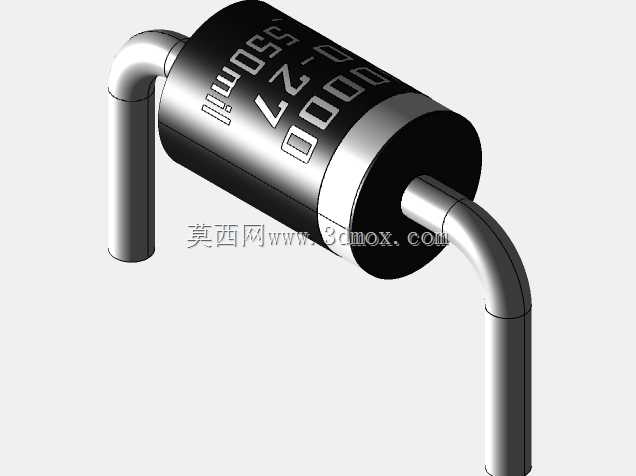

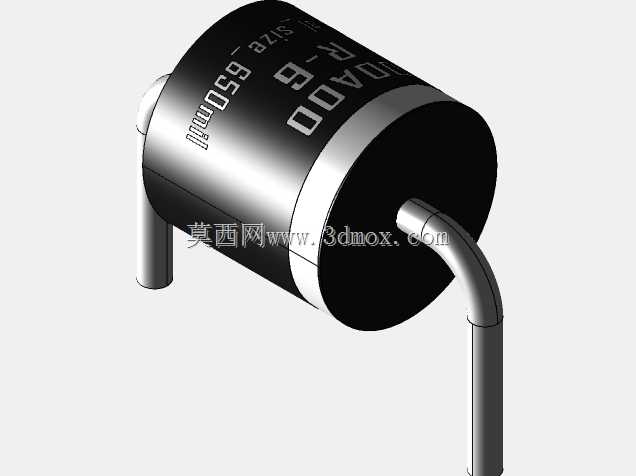

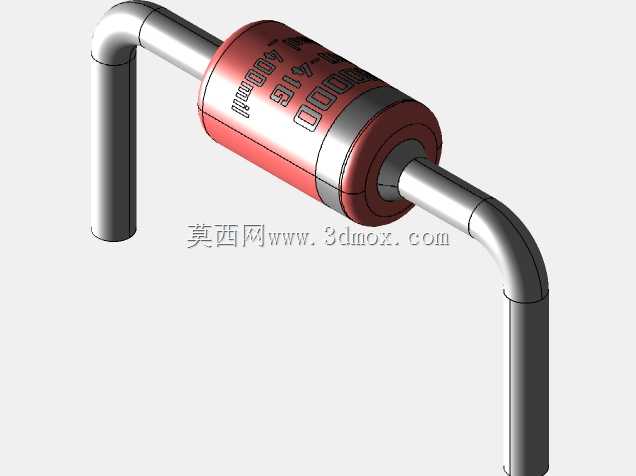

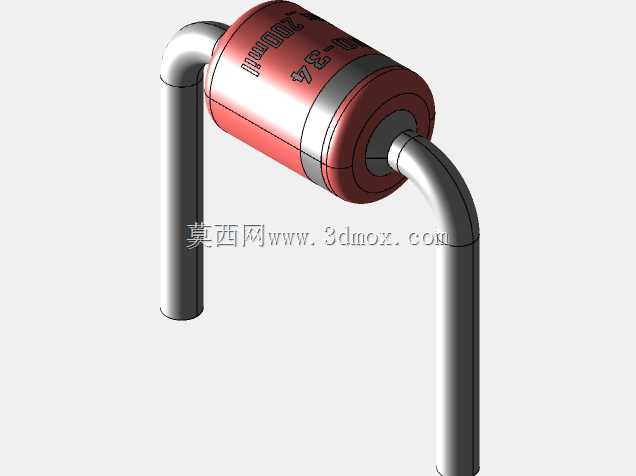

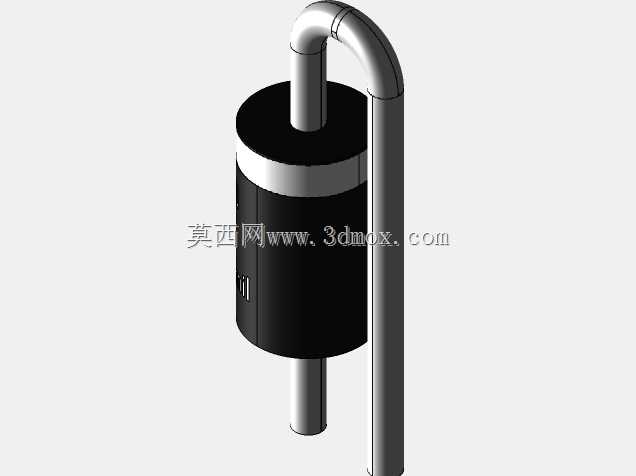

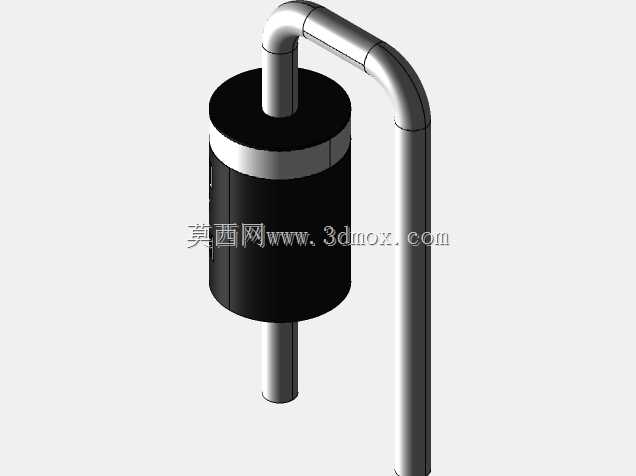

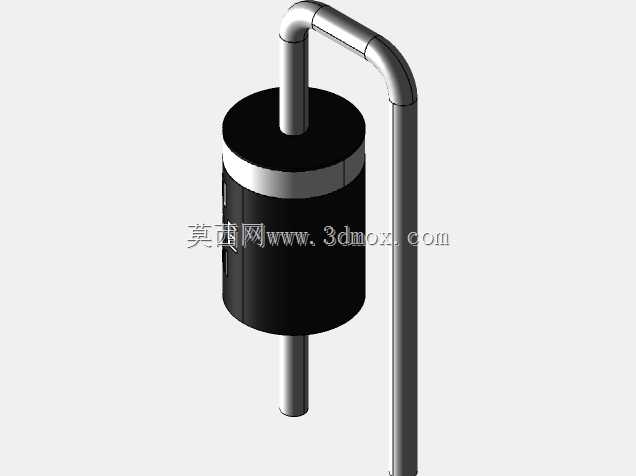

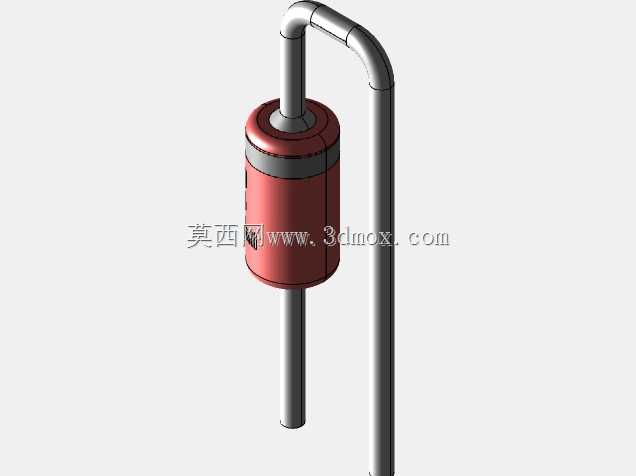

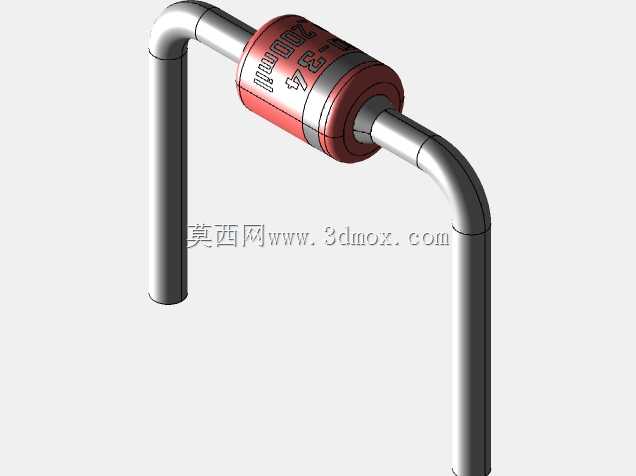

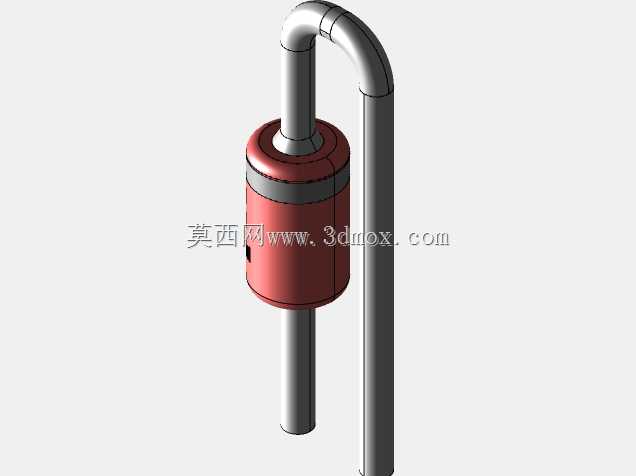

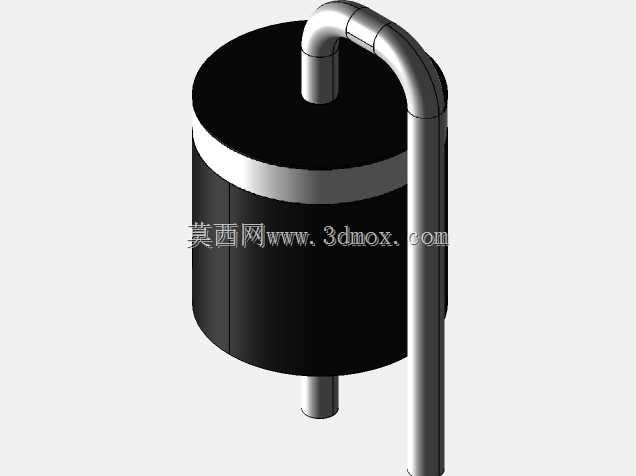

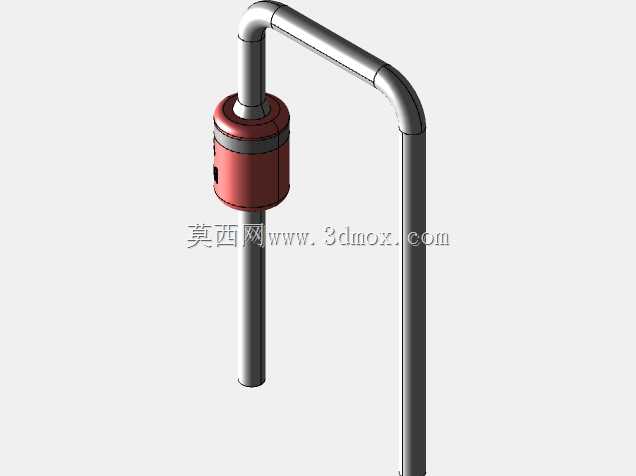

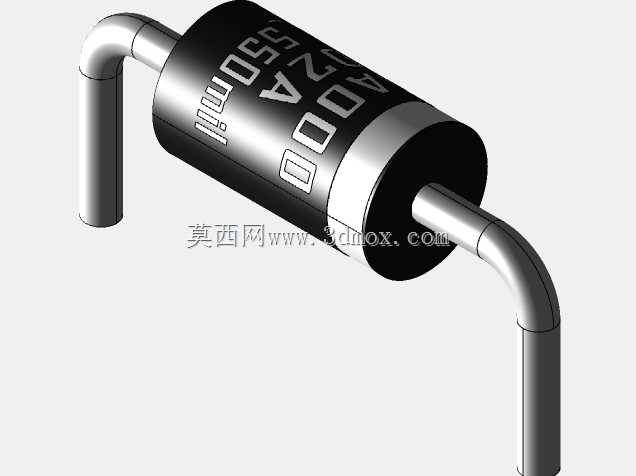

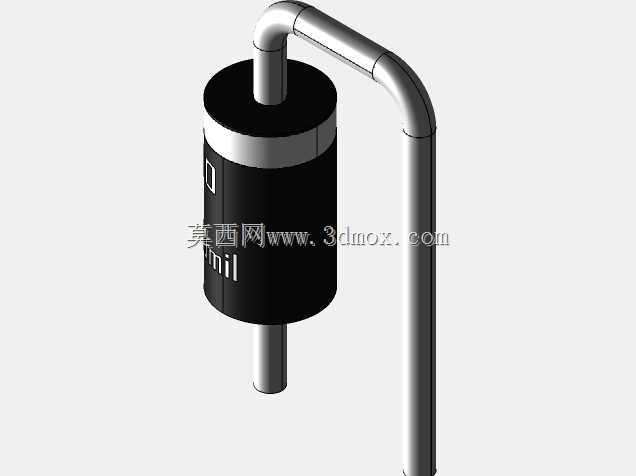

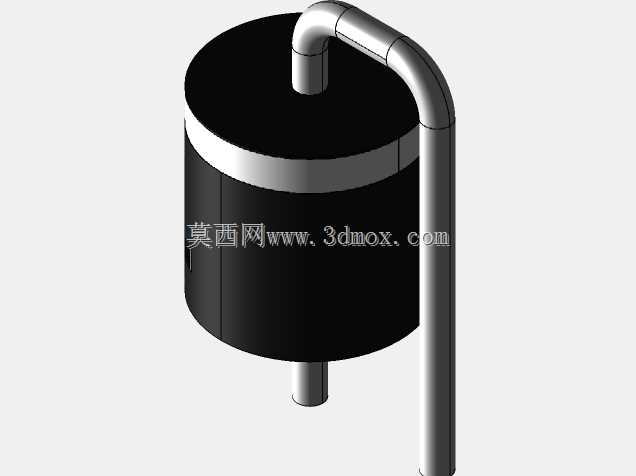

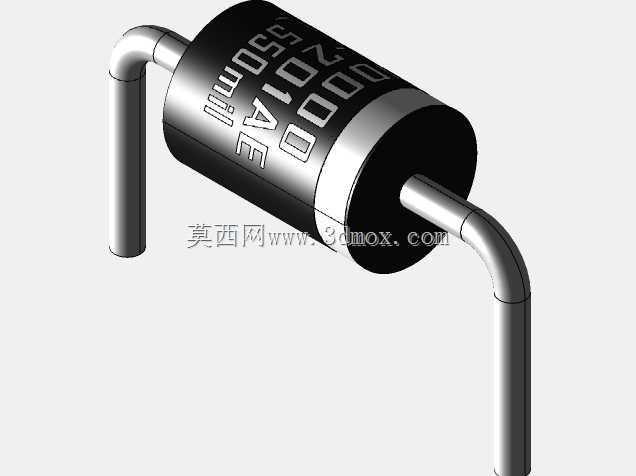

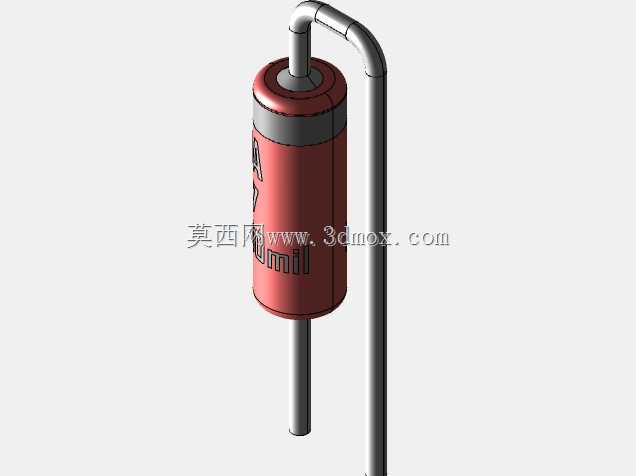

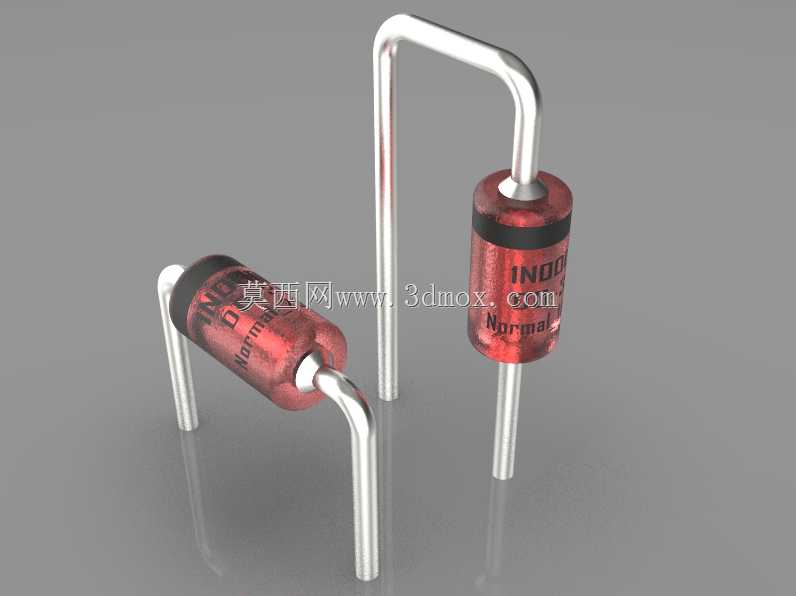

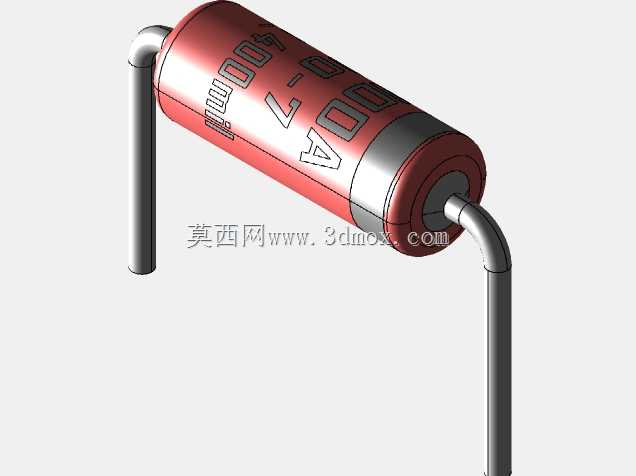

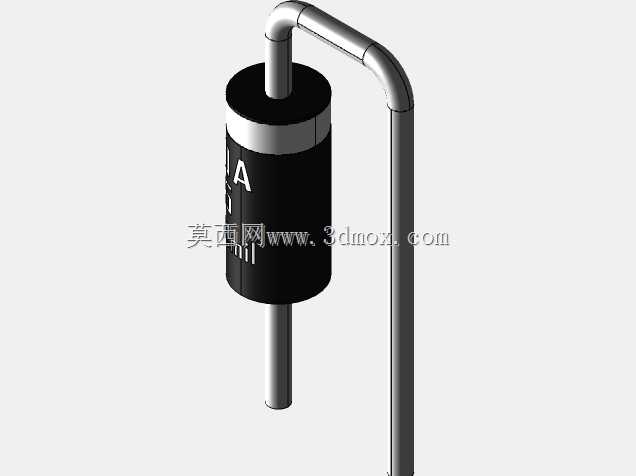

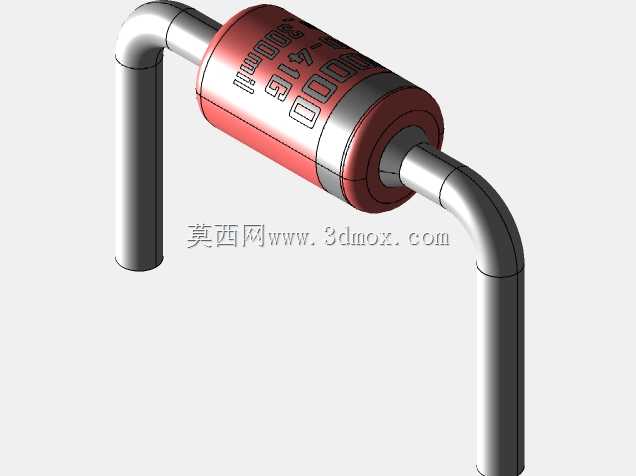

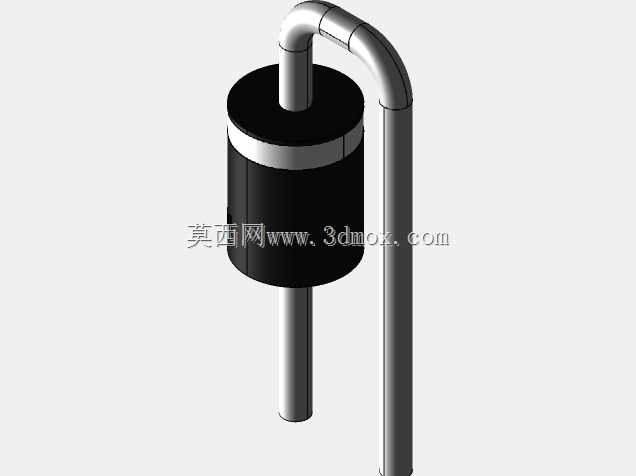

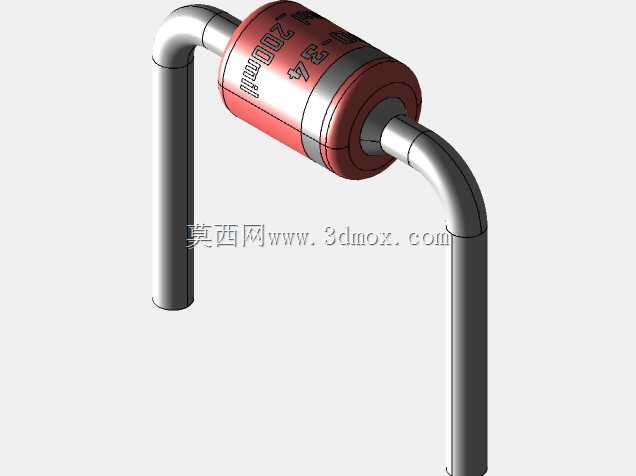

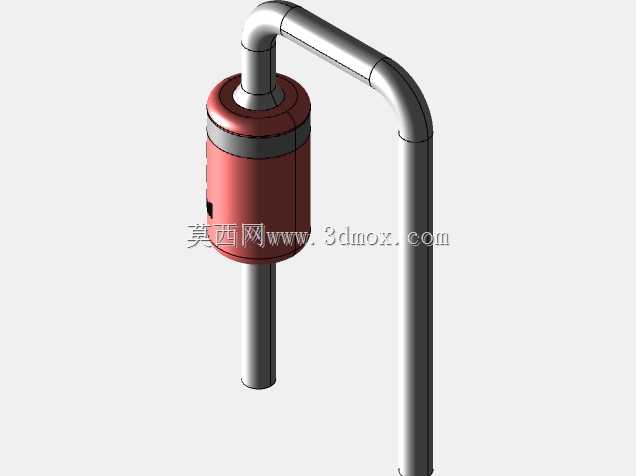

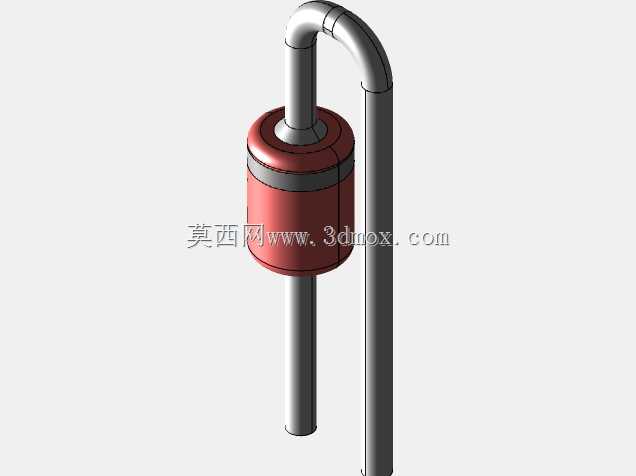

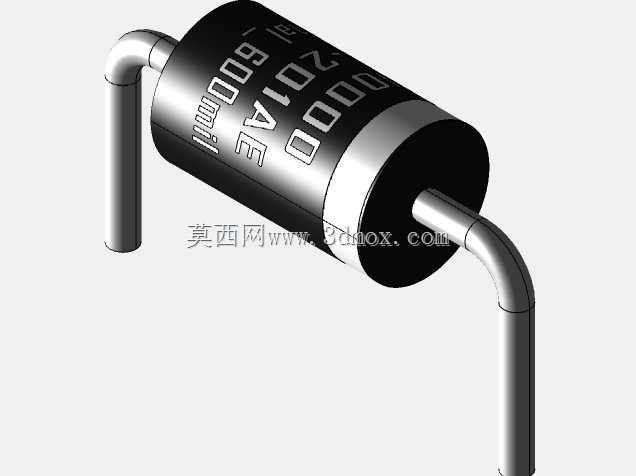

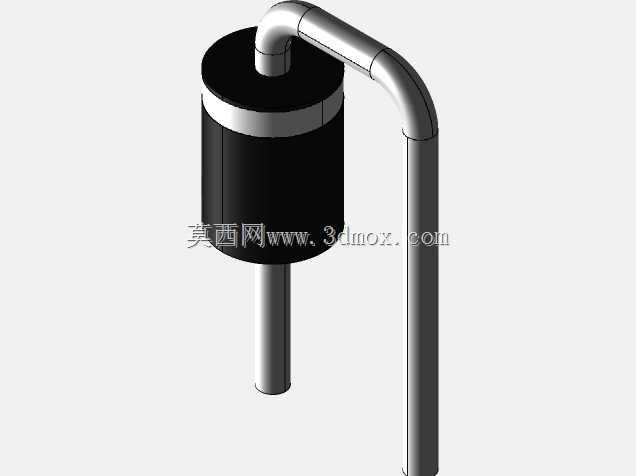

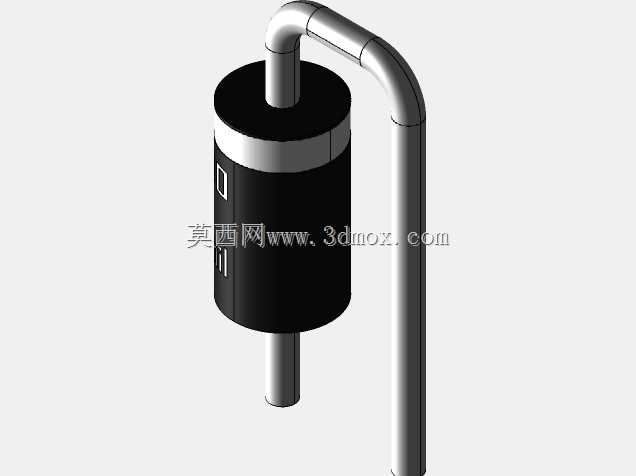

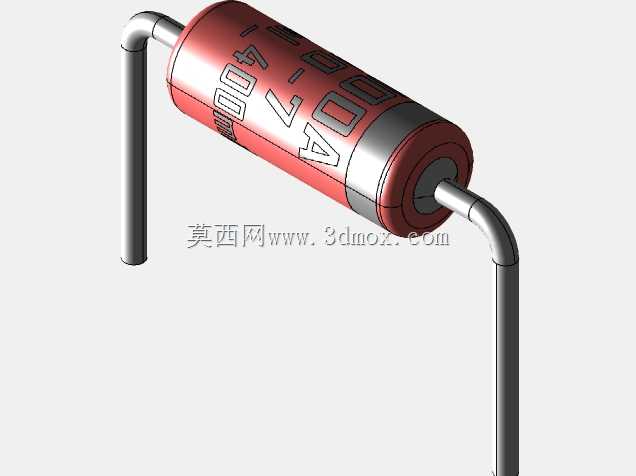

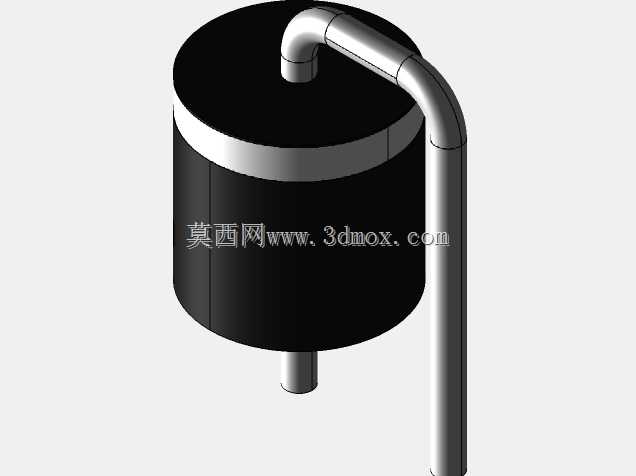

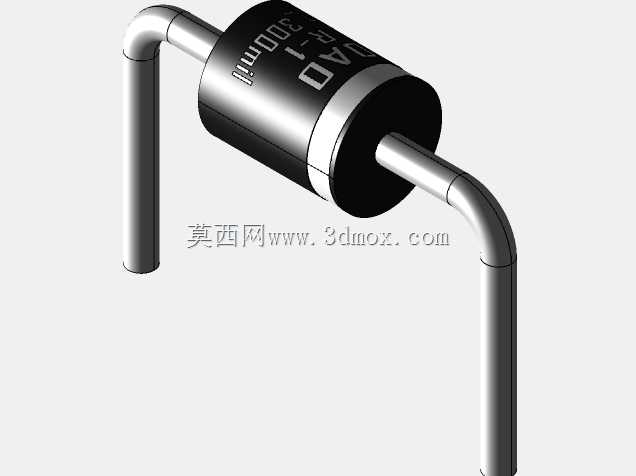

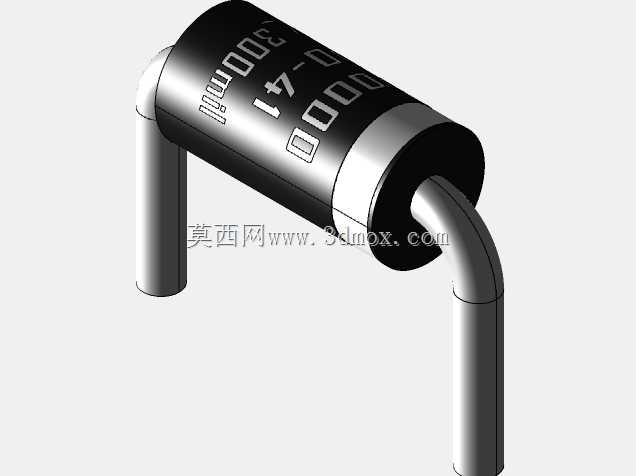

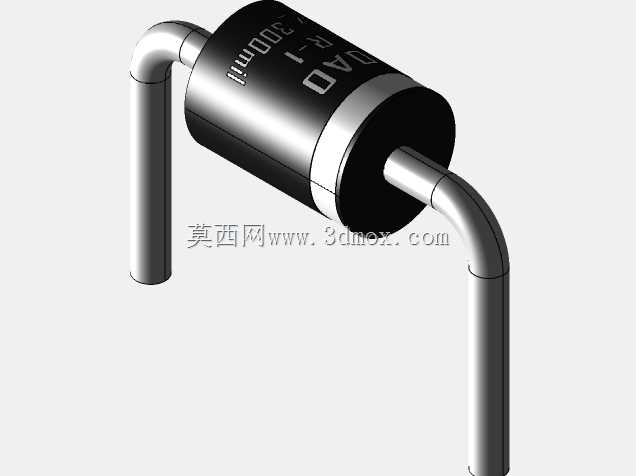

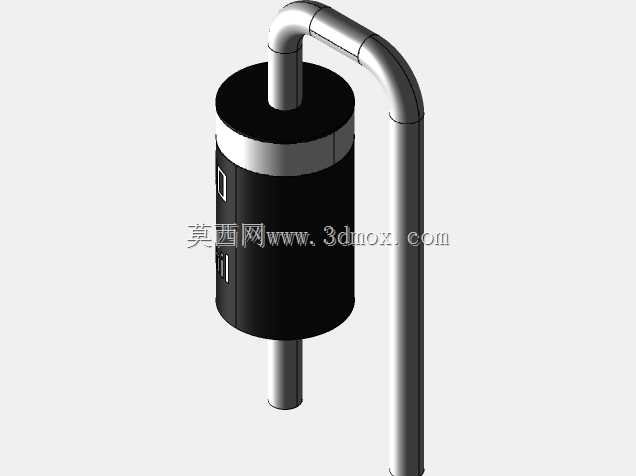

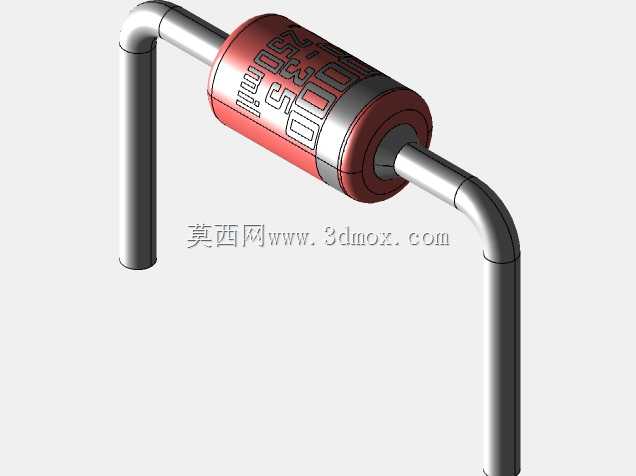

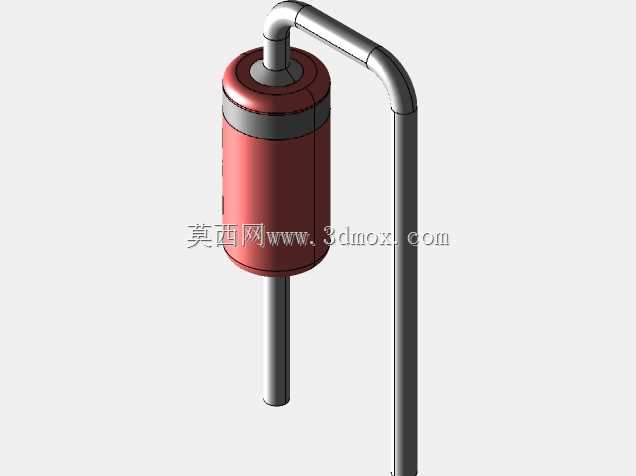

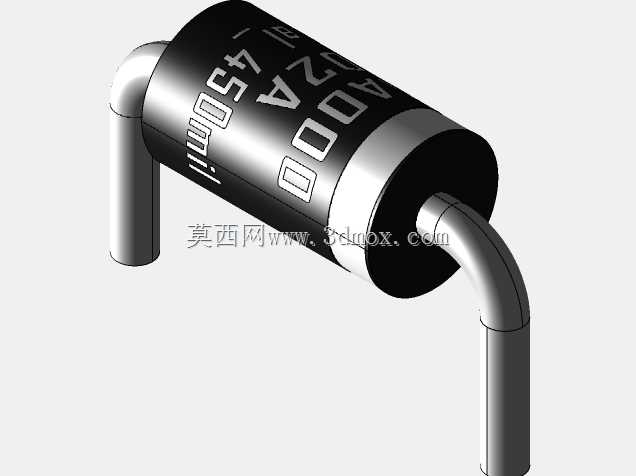

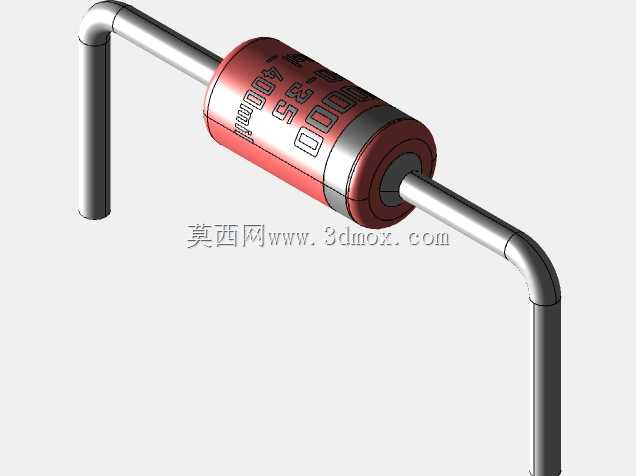

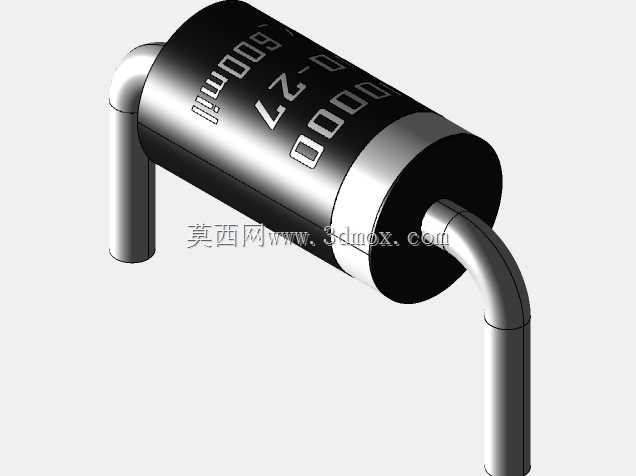

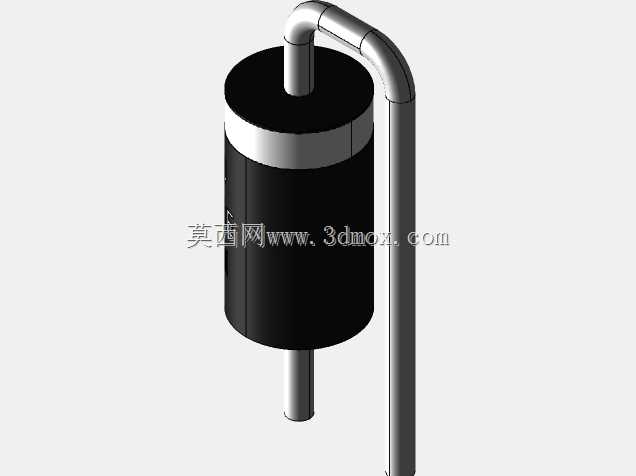

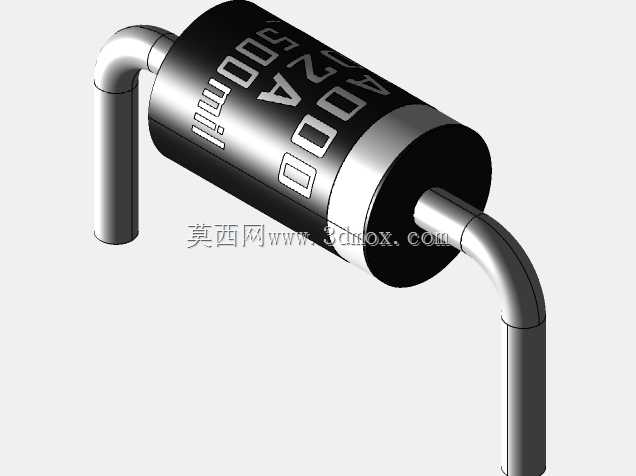

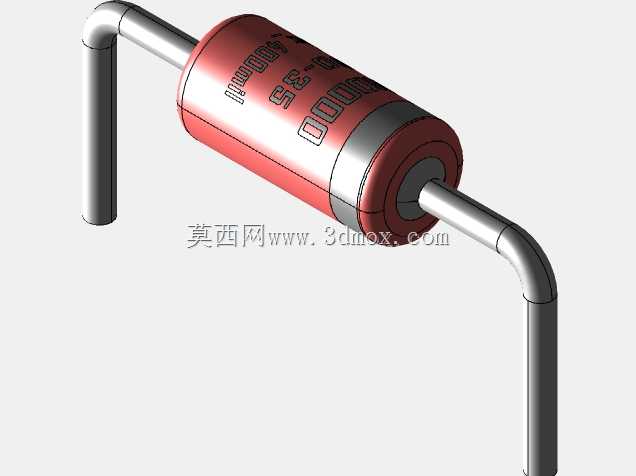

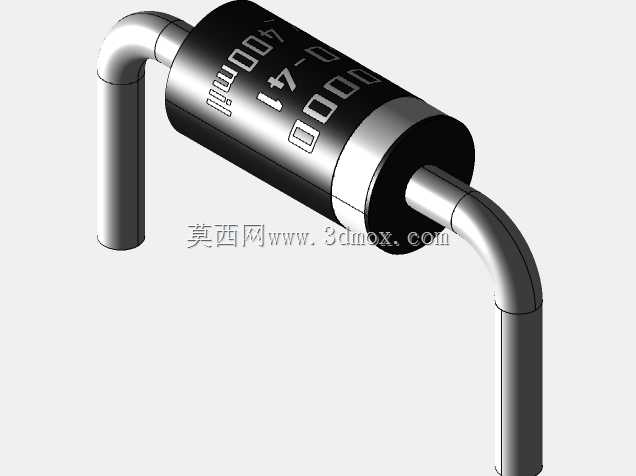

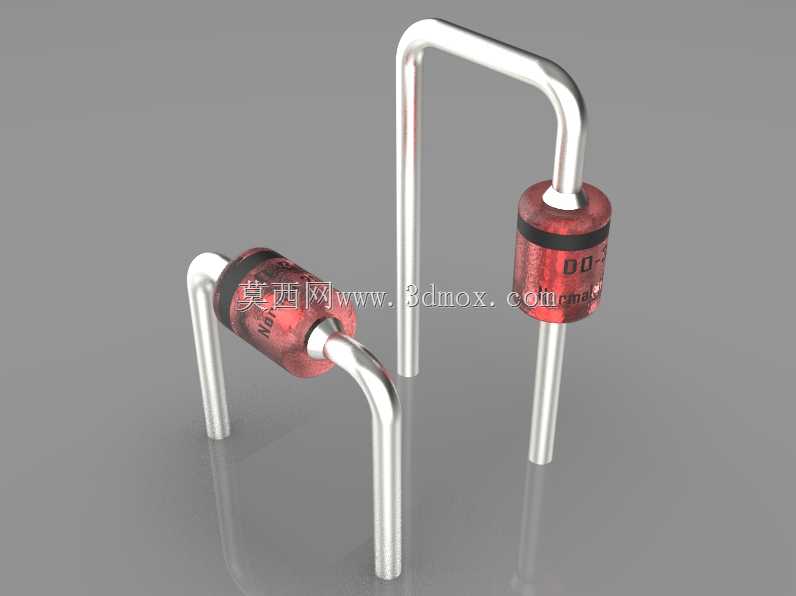

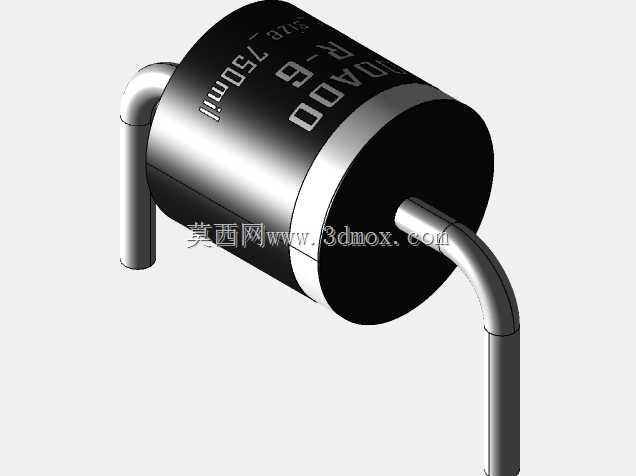

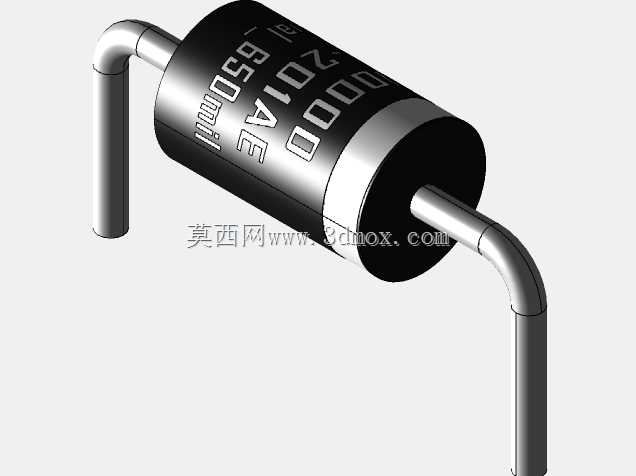

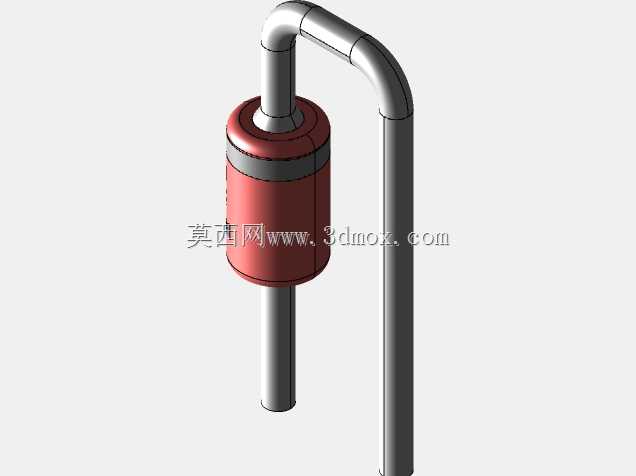

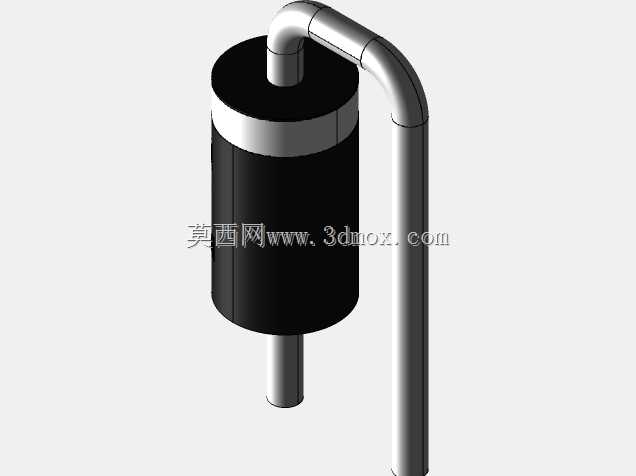

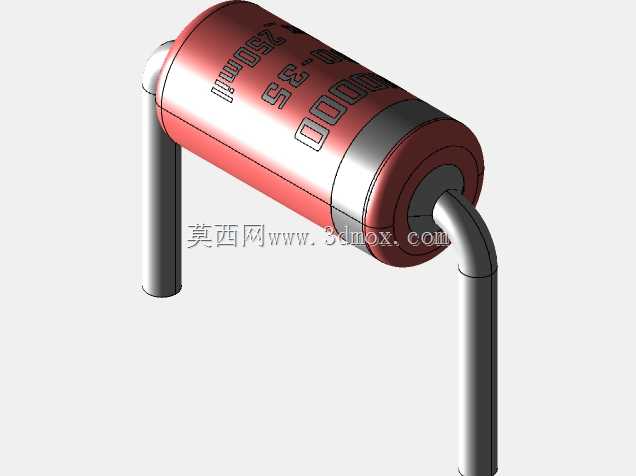

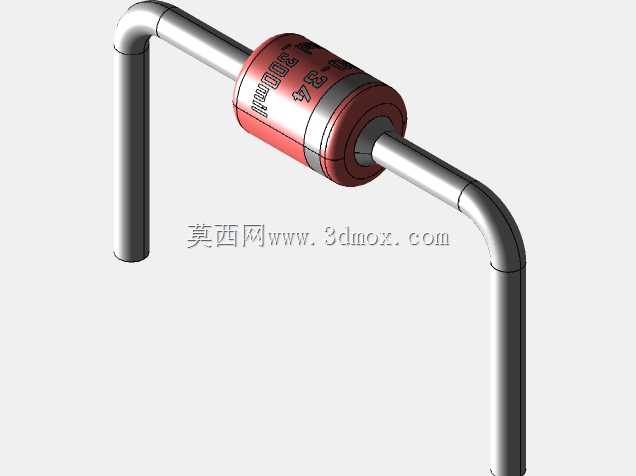

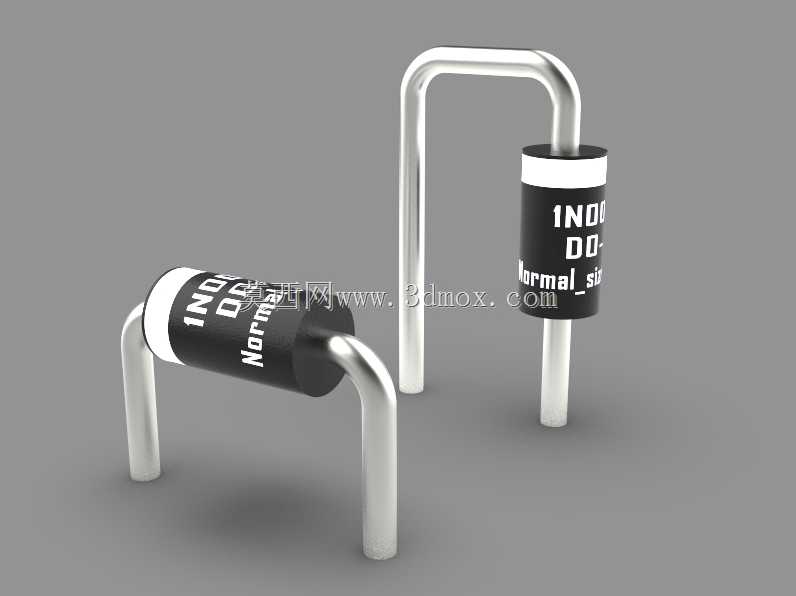

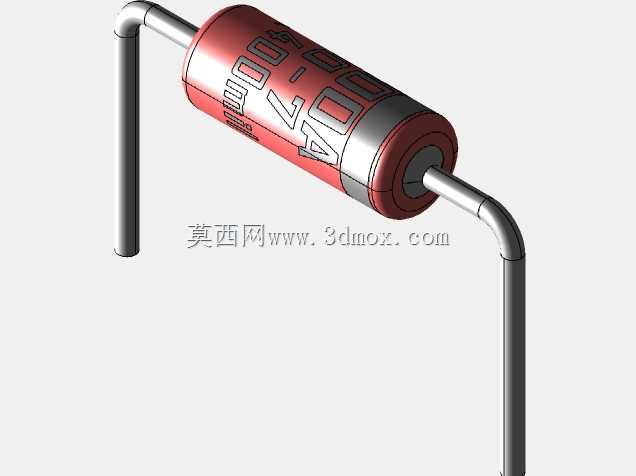

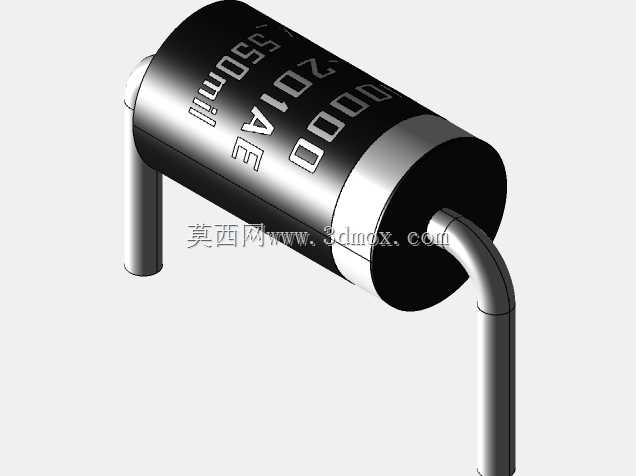

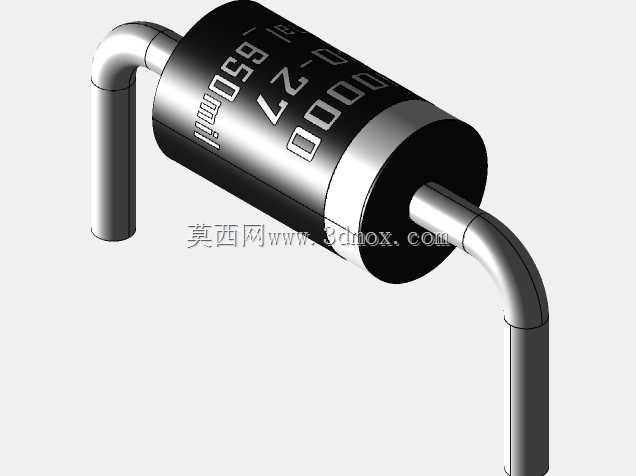

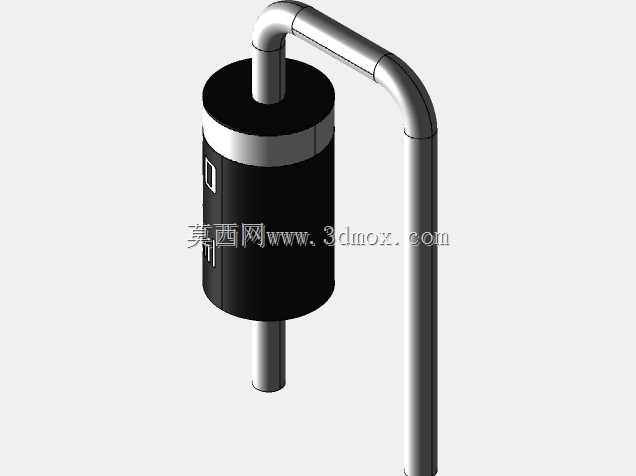

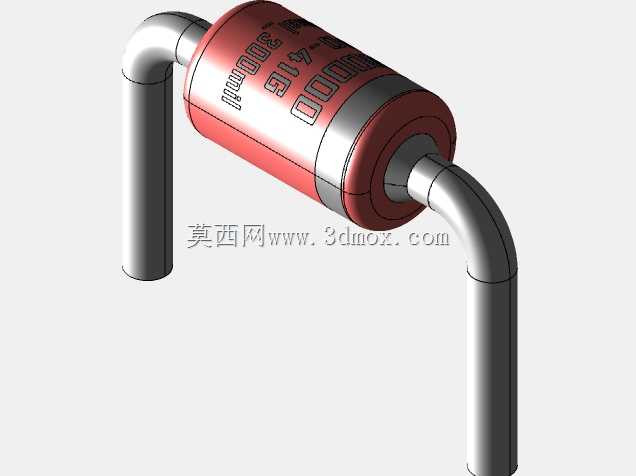

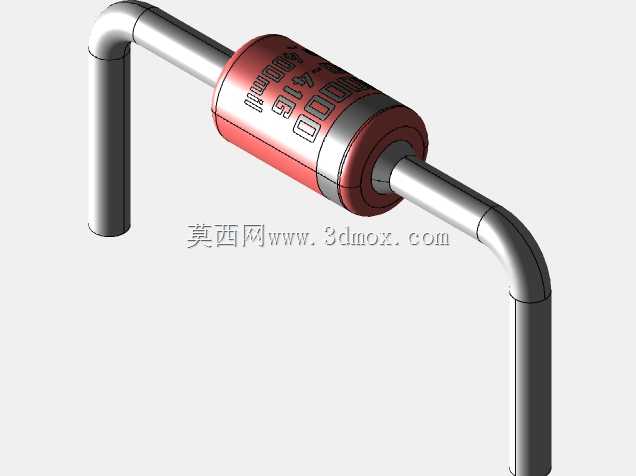

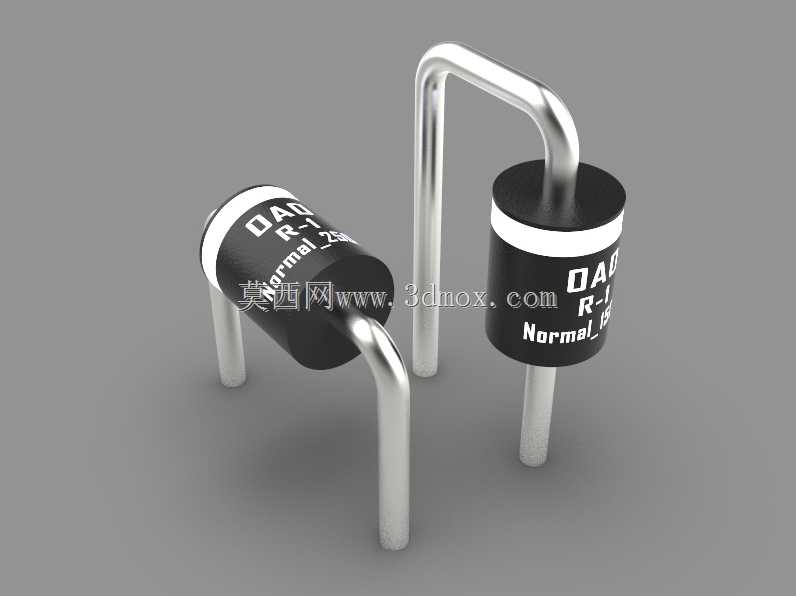

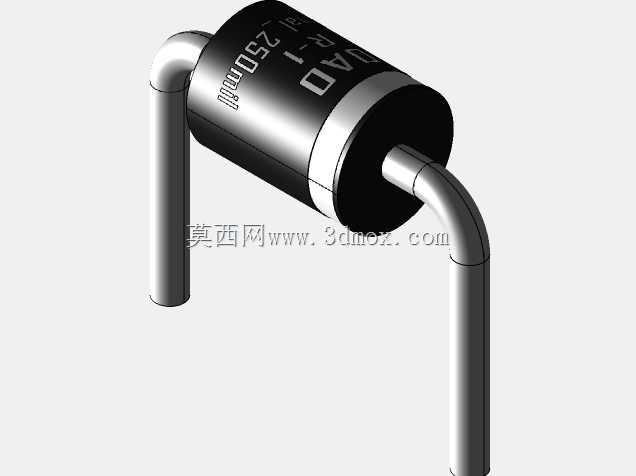

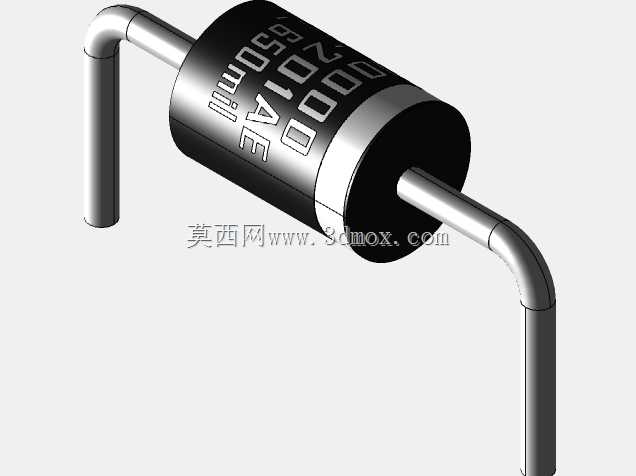

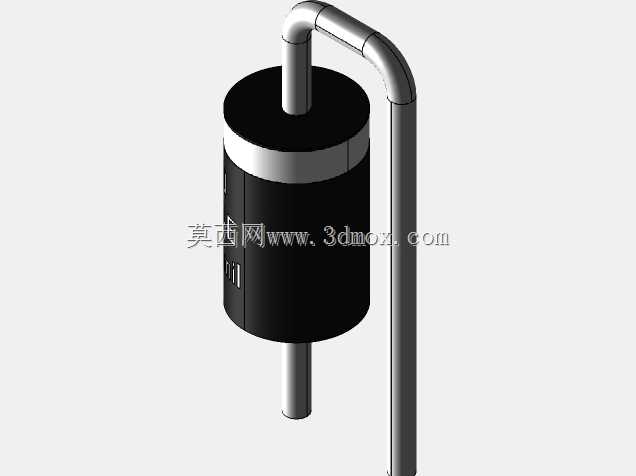

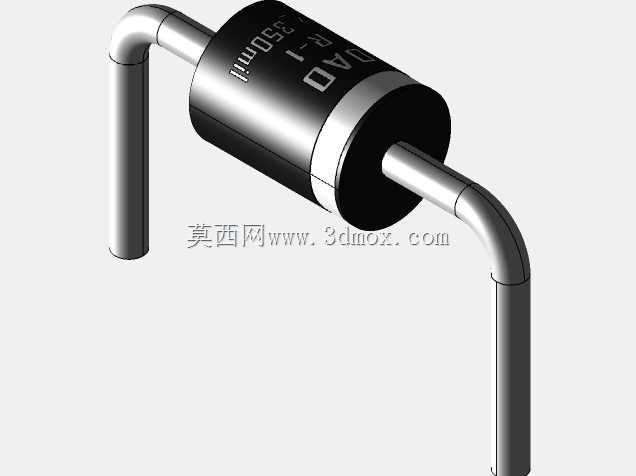

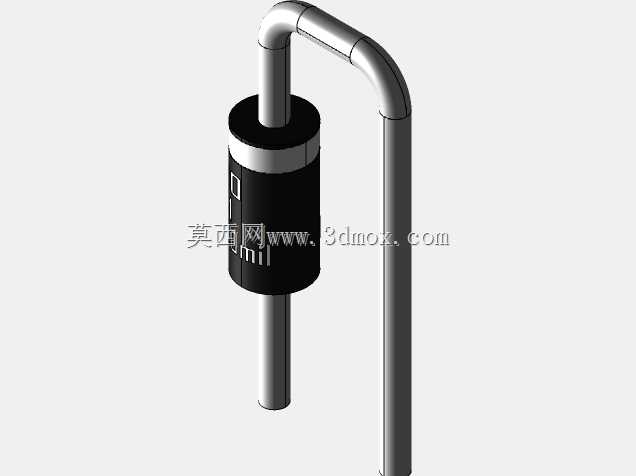

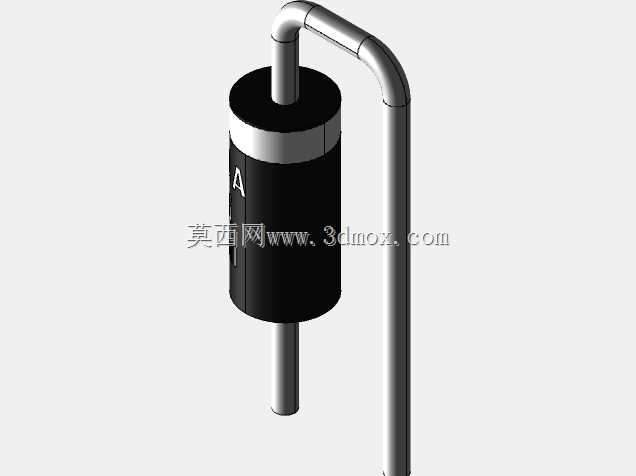

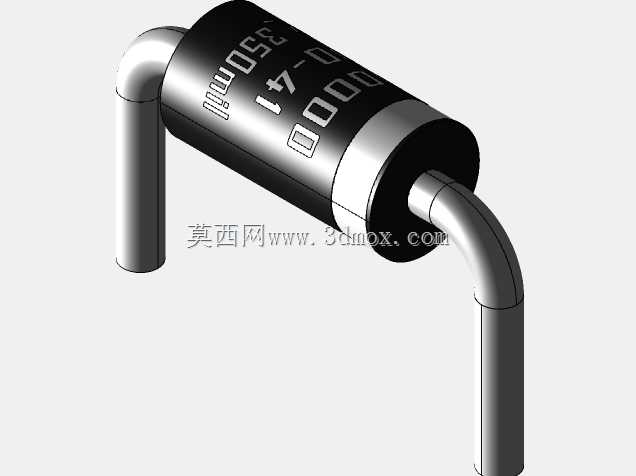

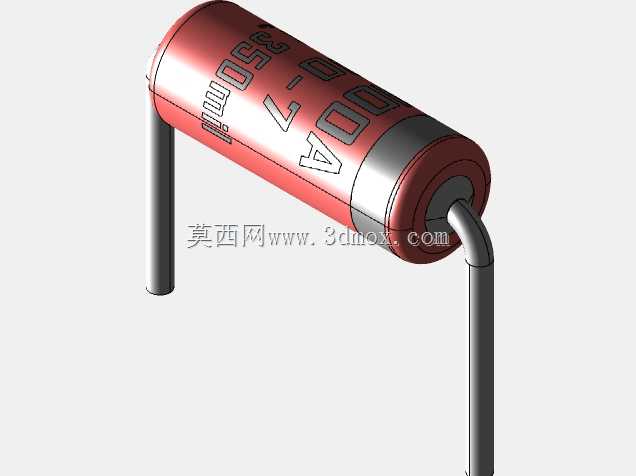

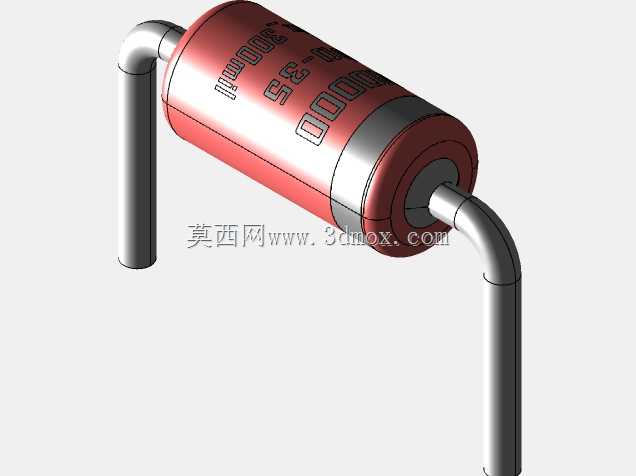

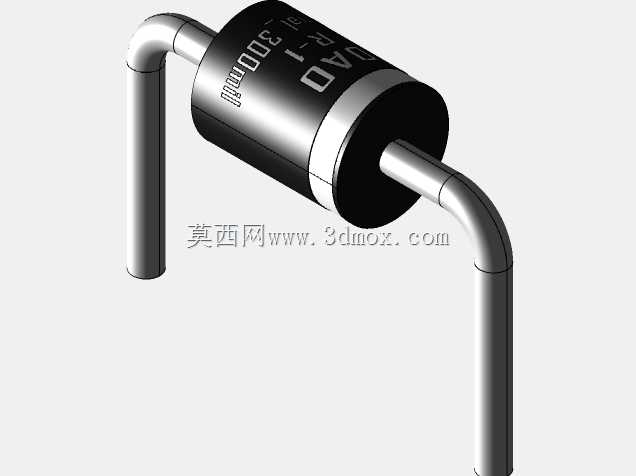

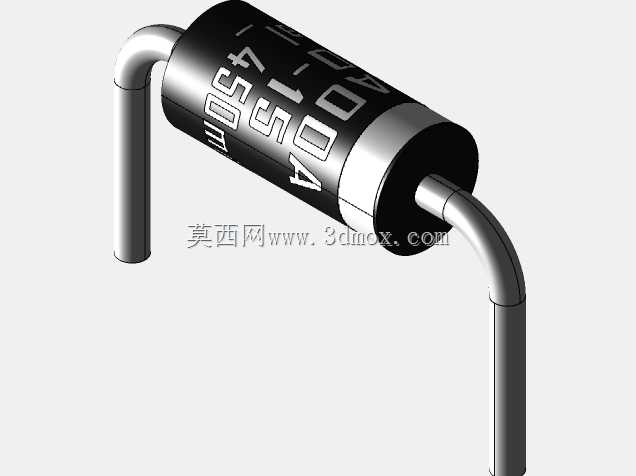

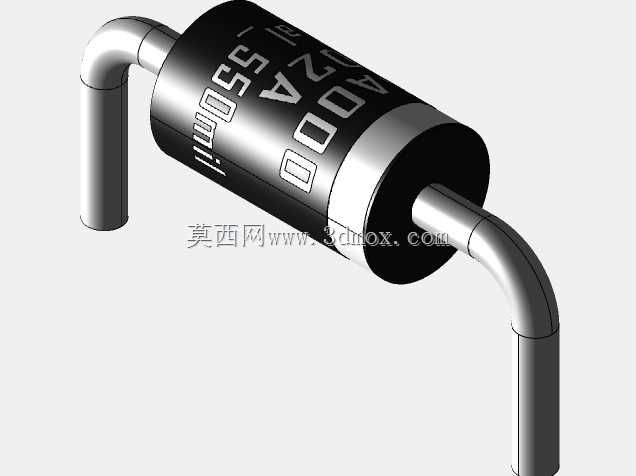

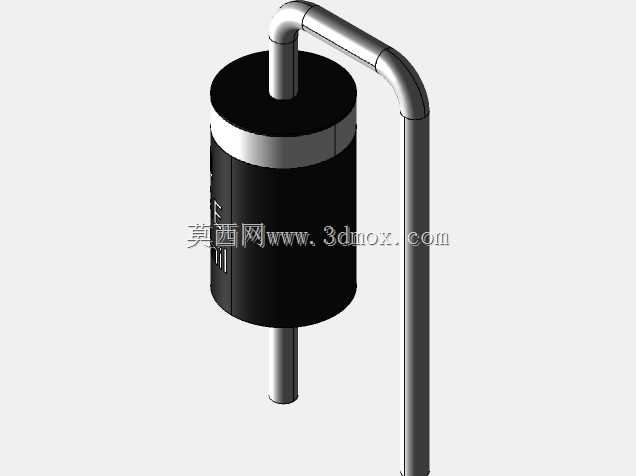

轴向二极管封装外壳全套结构设计

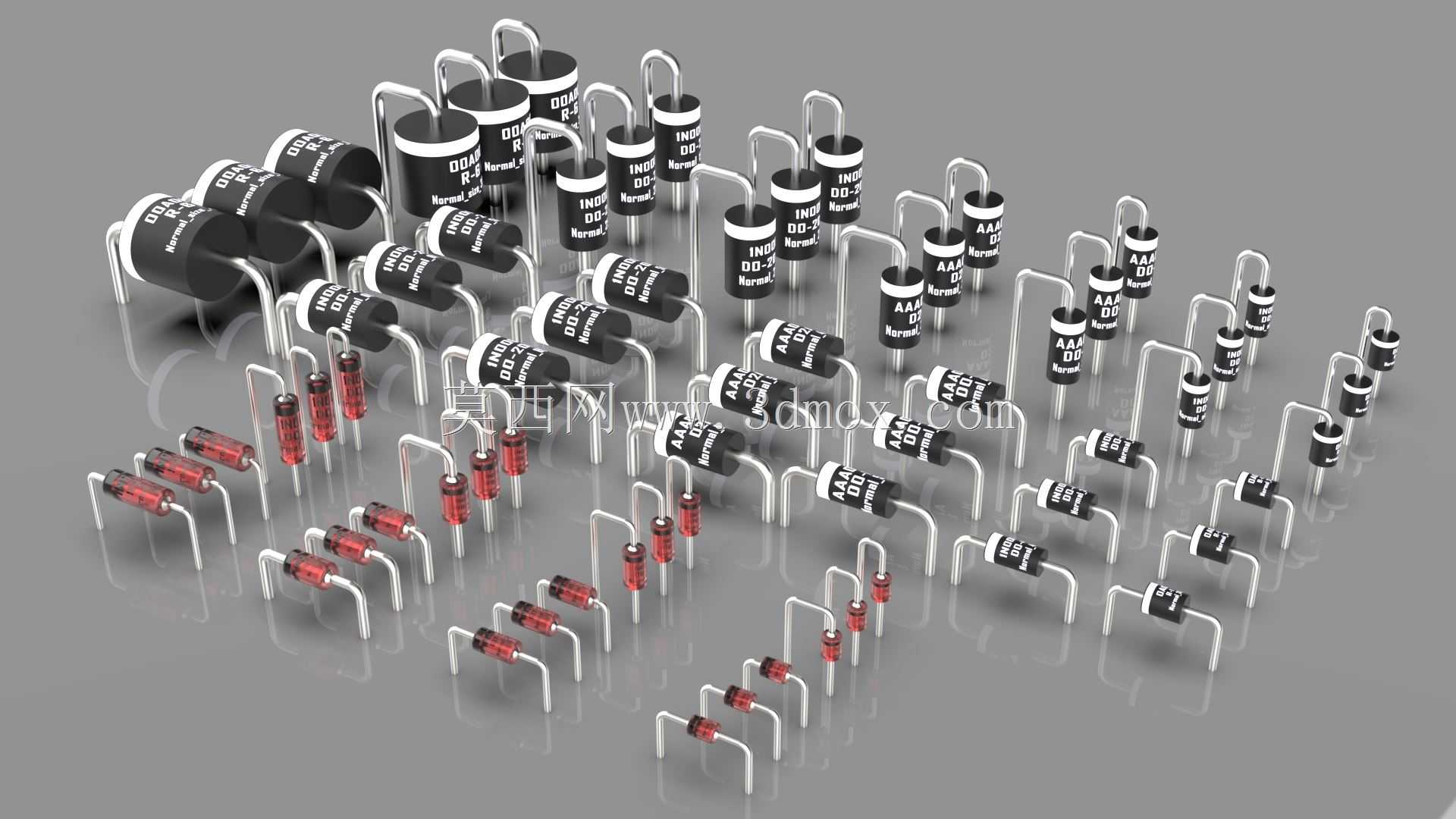

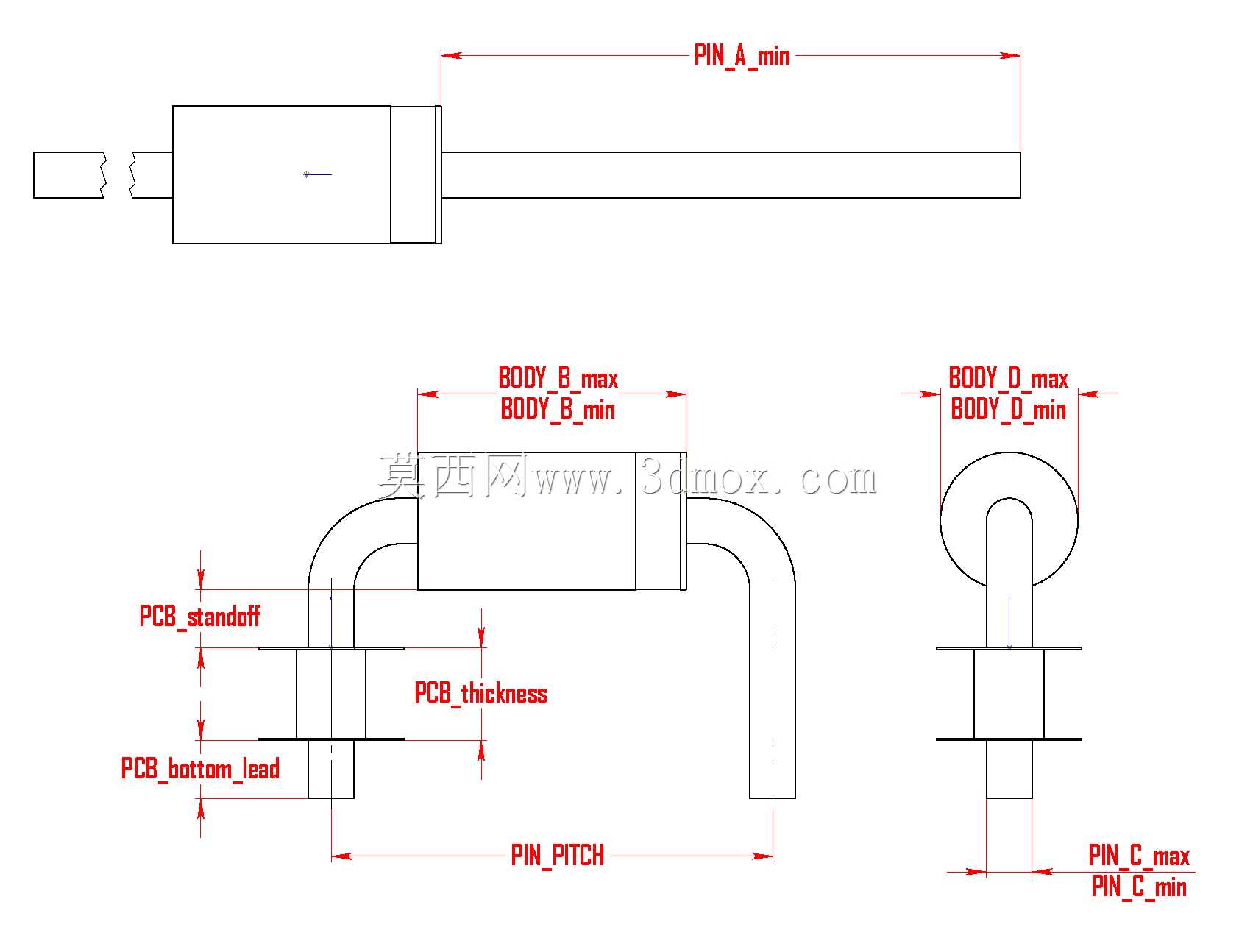

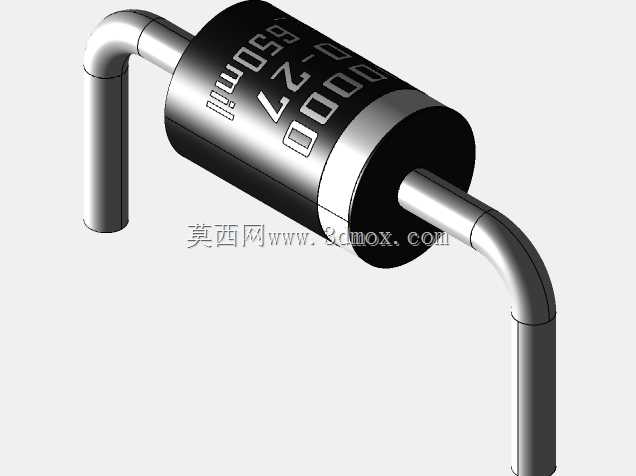

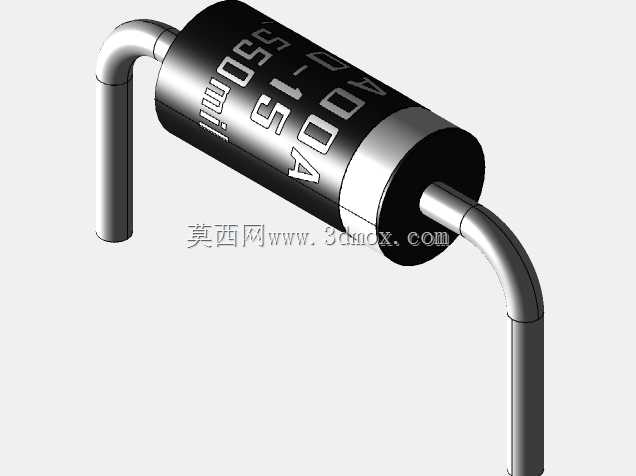

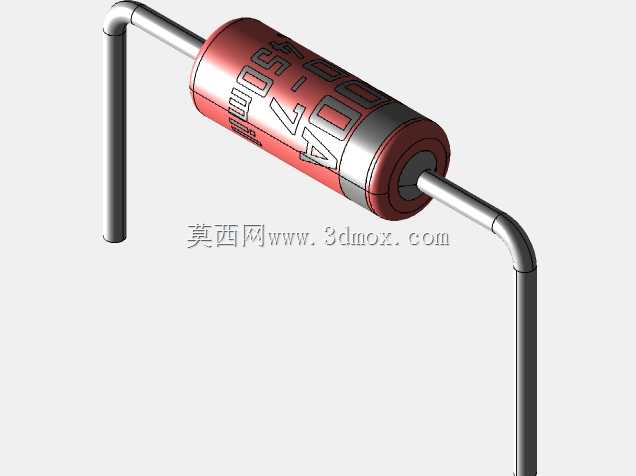

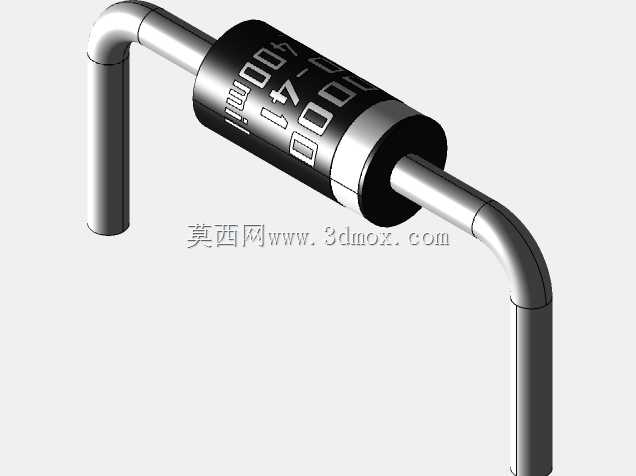

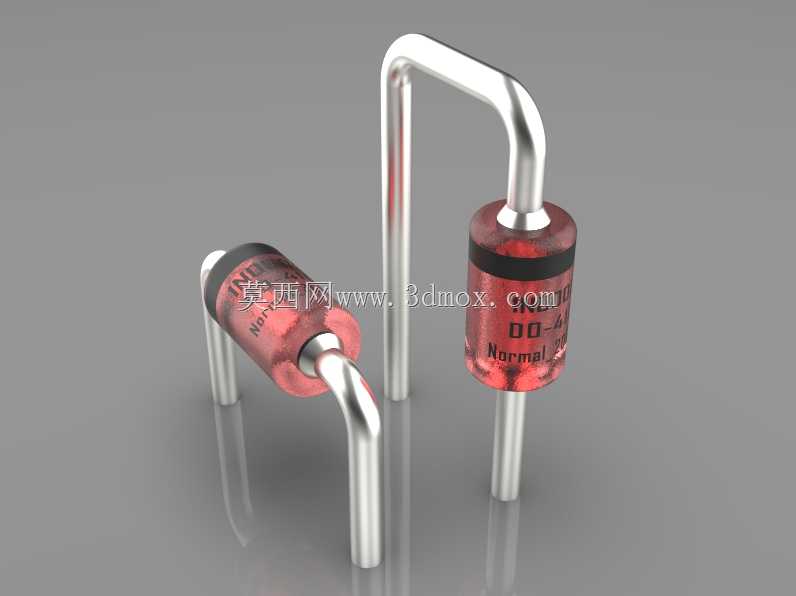

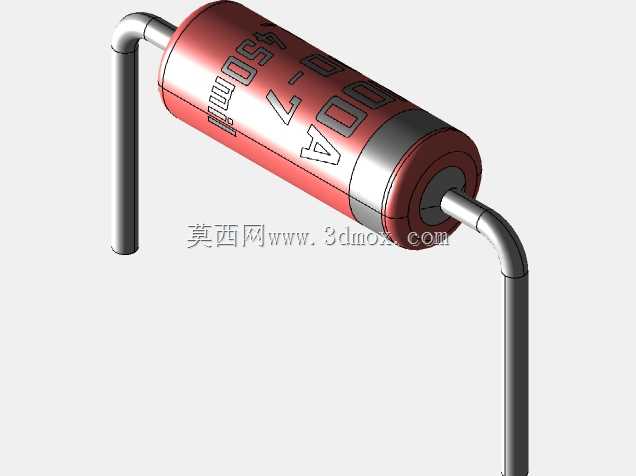

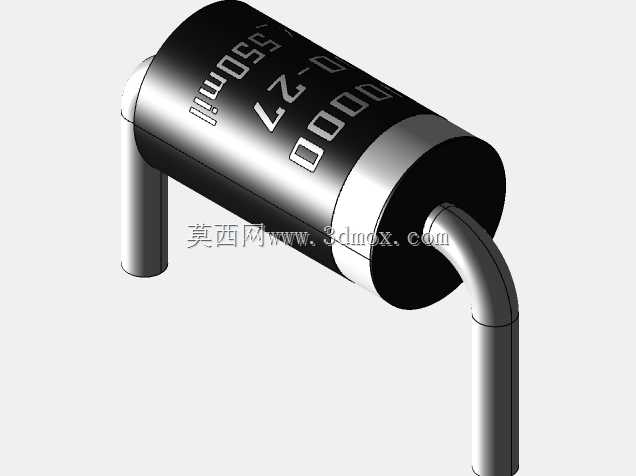

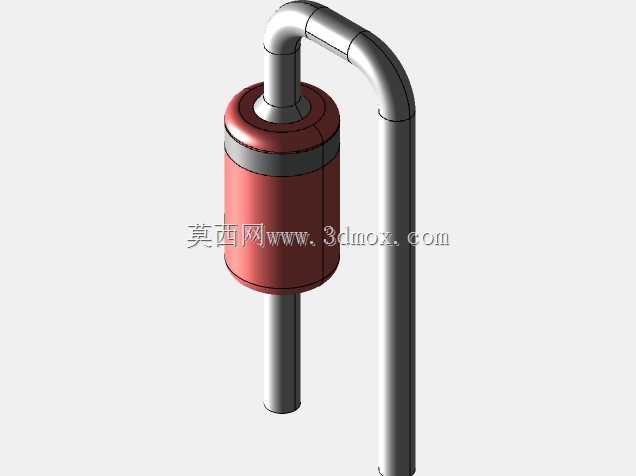

　　这套轴向二极管外壳结构，覆盖了市面主流轴向引脚二极管的封装外形尺寸，适配整流、信号检波、功率续流等多类二极管的封装需求，在消费电子电源板、工业控制板卡、汽车电子控制单元的PCB组装场景中广泛应用，是板级通孔插装电子元件的核心封装结构载体。设计过程中针对不同封装规格的尺寸公差做了分级管控，每个封装规格都梳理了最小、正常、最大三类尺寸边界，覆盖DO-7、DO-15、DO-27、DO-35、DO-41、SOD27、SOD66等数十种常用轴向封装型号，能满足不同厂商二极管元件的外形匹配需求，不管是做PCB封装库的尺寸校验，还是做生产工装的定位设计，都能直接提取对应尺寸参数使用。结构上区分了本体与引脚两大部分，本体部分标注了外径、

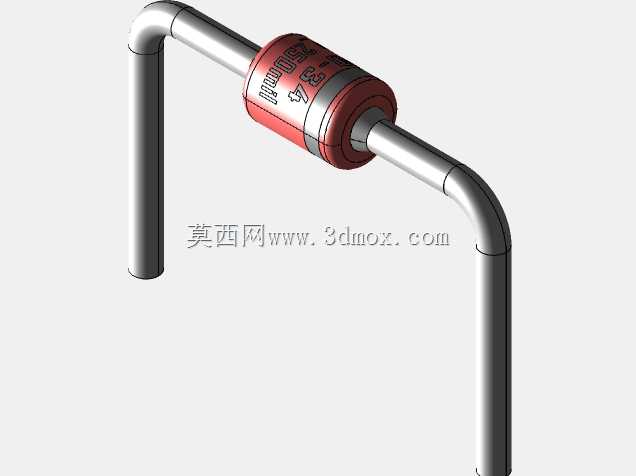

　　长度的上下偏差范围，引脚部分明确了引脚直径、引脚间距、引脚伸出PCB底部的长度、PCB安装孔的适配尺寸，同时考虑了卧式贴板安装的弯折半径要求，避免引脚弯折处出现应力集中导致断裂的问题。针对卧式安装的场景，特意标注了本体与PCB板面的standoff间隙尺寸，既保证焊接时焊锡能顺利浸润引脚，又能避免本体直接贴板导致的焊接热量堆积损伤元件本体。设计时采用参数化关联的思路，将核心尺寸做了参数绑定，调整对应参数就能快速生成不同规格的外壳模型，不需要重复绘制基础外形，能大幅提升同系列不同规格元件的建模效率。引脚的弯折位置做了工艺性优化，预留了足够的直段长度适配波峰焊的工装定位，引脚末端的尺寸公差匹配标准PCB通孔的安装间隙，

　　既能保证插装时顺利过孔，又能控制焊接后的引脚露出长度符合板卡组装的工艺要求。对于大电流规格的整流二极管封装，本体部分的尺寸预留了足够的散热间隙，避免板上元件排布过密时散热不畅影响元件额定参数。整套结构的尺寸标注完全贴合电子行业板级组装的实际工艺要求，没有冗余的设计特征，不管是用于PCB设计的3D元件库搭建，还是用于二极管生产封装的工装设计参考，都能直接对应实际生产的尺寸要求，减少设计阶段的尺寸核对工作量，避免因封装尺寸不匹配导致的板卡组装干涉问题。
