封闭过滤式车间通风喷漆房结构设计

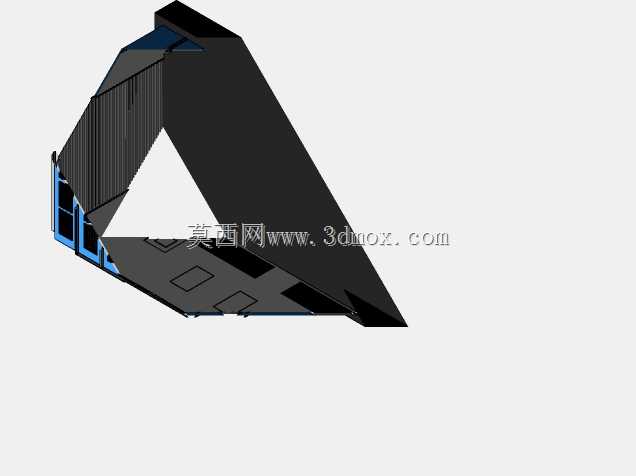

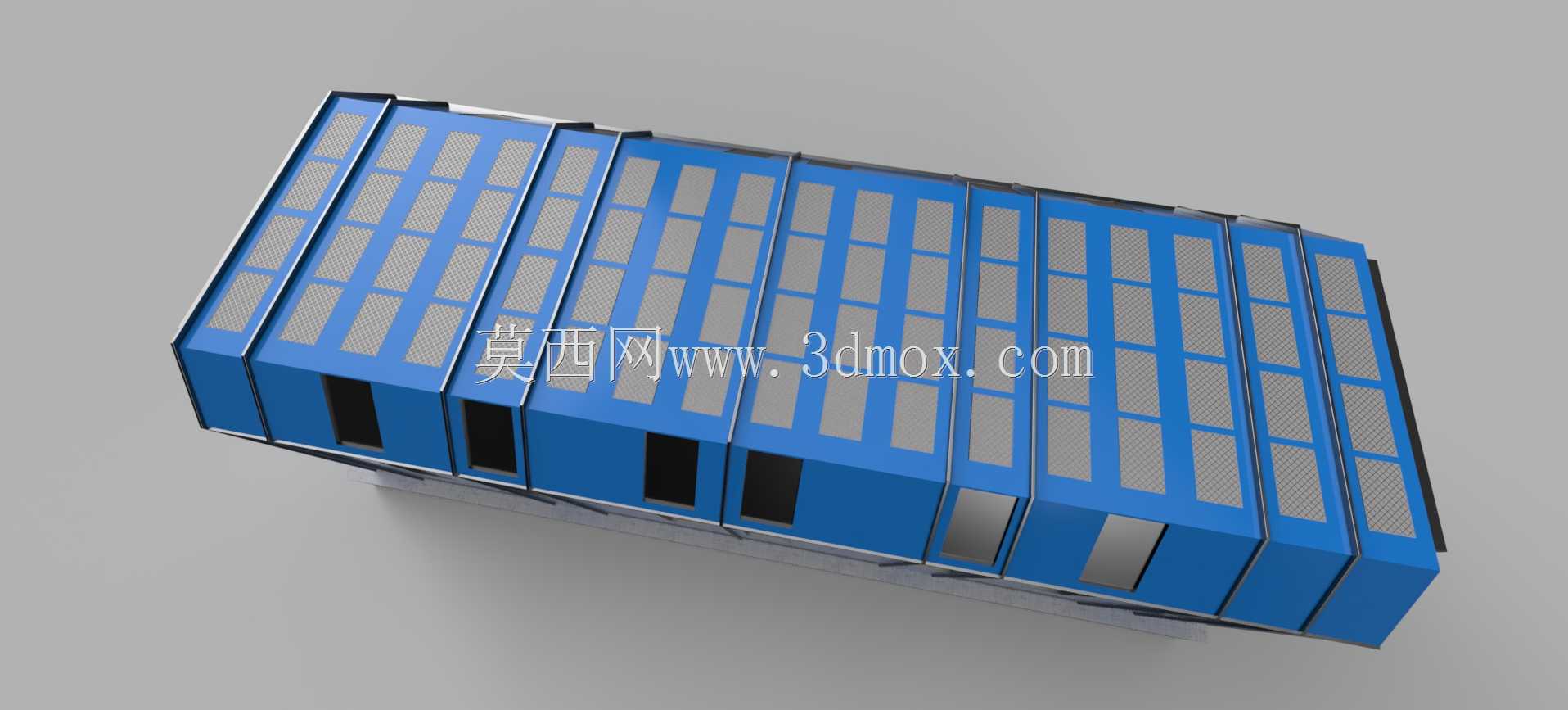

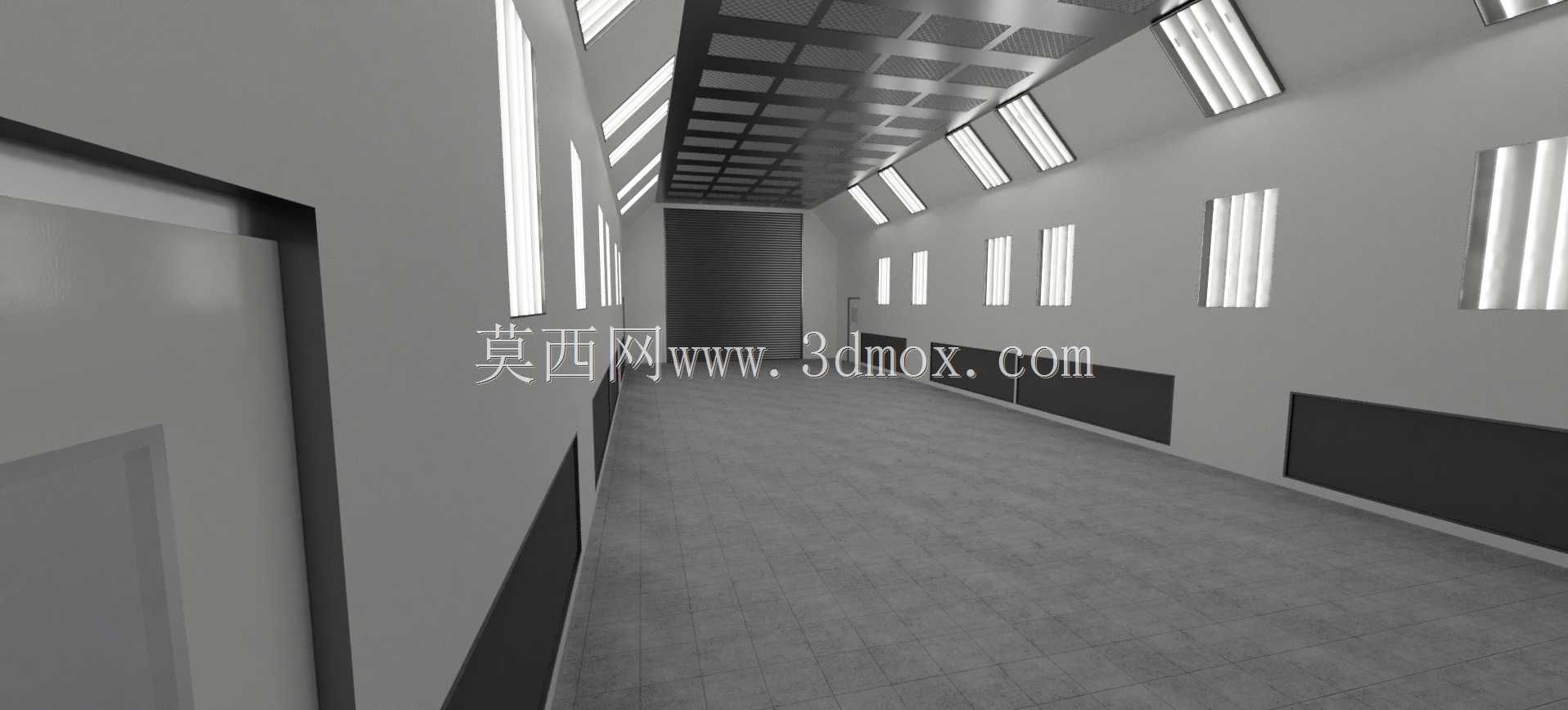

　　这款封闭过滤式通风喷漆室，主要面向建筑构件加工、商用汽车维保与钣喷作业场景设计，核心解决开放式喷漆作业中漆雾扩散、废气无组织排放的痛点，同时为作业人员提供符合职业健康要求的操作空间。从结构设计逻辑来看，整体采用模块化拼接的厢式布局，侧墙板采用双层折弯的彩钢夹芯板拼装，板缝处做密封压条处理，避免作业过程中漆雾从拼接缝隙溢出，顶部设置分段式的通风栅格，对应下部的漆雾过滤层与排风通道形成稳定的定向气流组织，让喷漆过程中产生的过喷漆雾能够顺着气流方向进入过滤单元，不会在作业区内部无序飘散。设备的操作面设置多组内嵌式观察窗，窗体采用耐溶剂腐蚀的钢化玻璃，既方便作业人员观察内部工件喷涂状态，也能抵御喷漆过程中漆雾的附着与溶剂腐蚀，

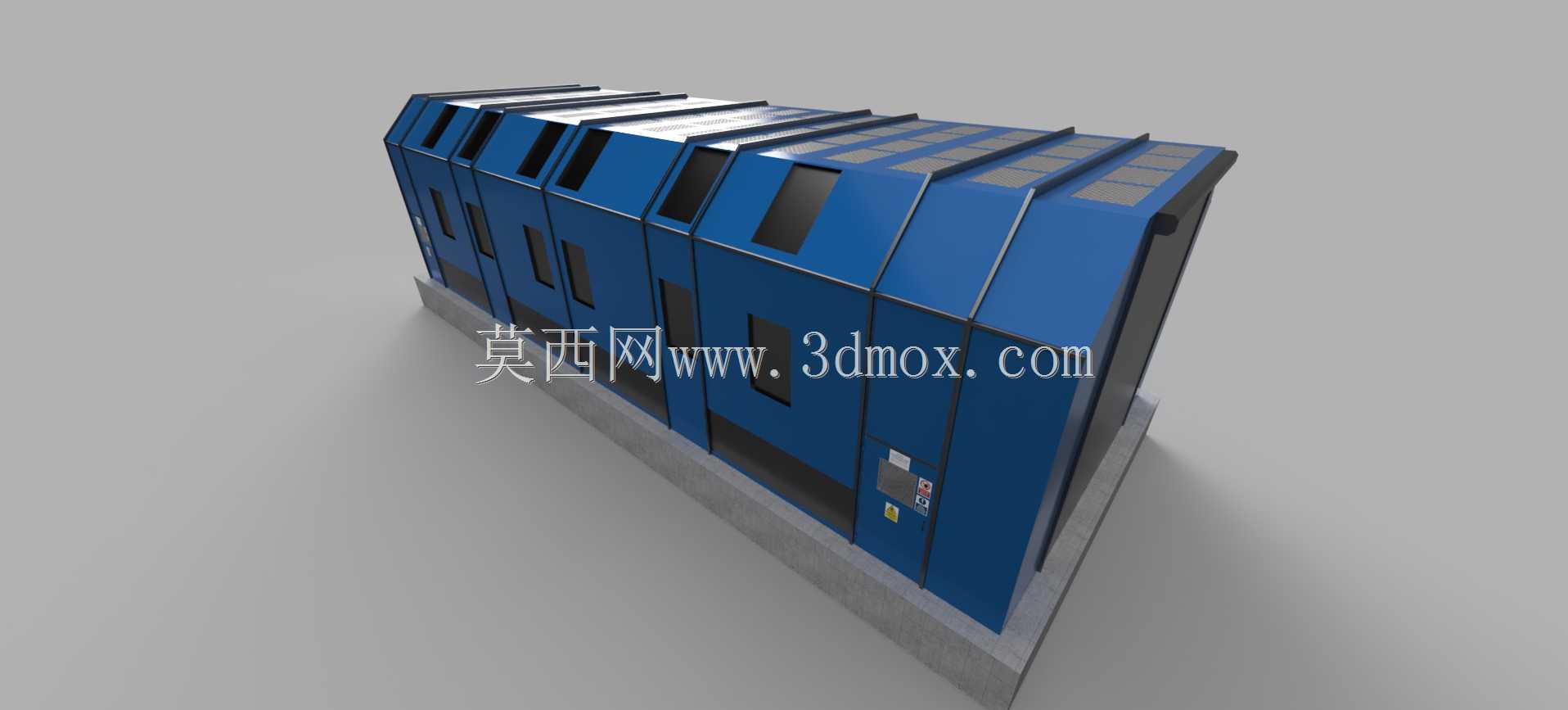

　　侧部预留的工件进出门洞可适配常规尺寸的建筑钢构件、乘用车整车的进出需求，安装时需要在车间地面预先做100mm高度的水平混凝土地台，地台边缘设置挡水沿，方便定期清理漆渣与维护过滤介质时的污水收集。内部的气流组织设计采用上送下排的经典涂装通风逻辑，顶部进风经过初效过滤后均匀送入作业区，携带漆雾的气流经过下部的干式过滤层拦截漆雾颗粒后，再接入后续的废气处理单元，避免漆雾直接排放到车间外污染周边环境。厢体的分段式结构设计，既方便长途运输时的拆分装载，也能根据用户的实际车间场地大小调整拼接段数，适配不同的工件长度需求，墙板内部预留的电气走线槽，可以将照明线路、可燃气体探测线路全部内置，避免线路暴露在漆雾环境中带来的安全隐患。

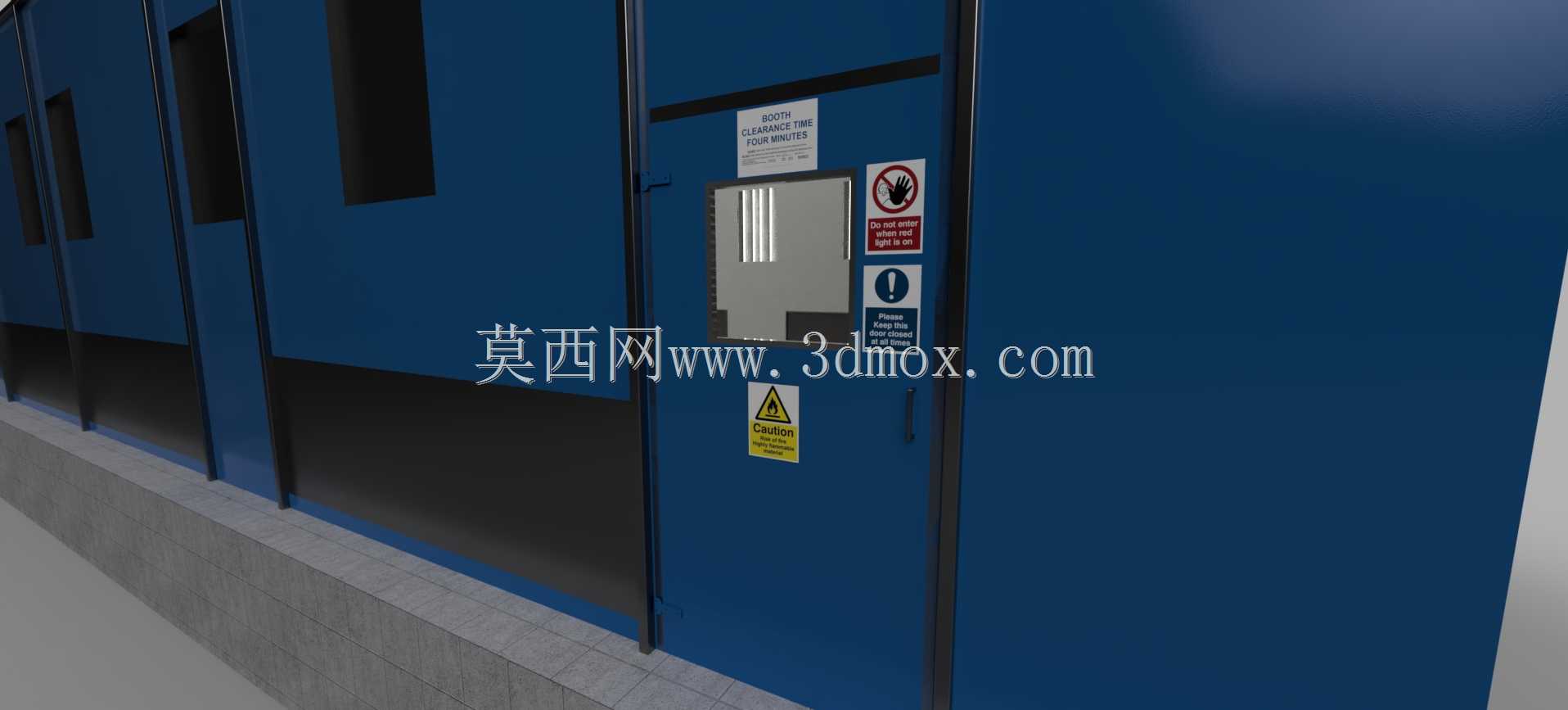

　　设备底部的支撑框架采用型钢焊接成型，整体做防腐喷涂处理，能够承受作业过程中工件转运小车的碾压，不会出现长期使用后的框架变形问题，观察窗旁设置的密封检修门，方便作业人员在不开启大件进出通道的情况下进入设备内部调整工件位置、更换过滤棉，减少开门过程中的漆雾外泄量。
