放射性废液浓缩处理成套装置结构设计

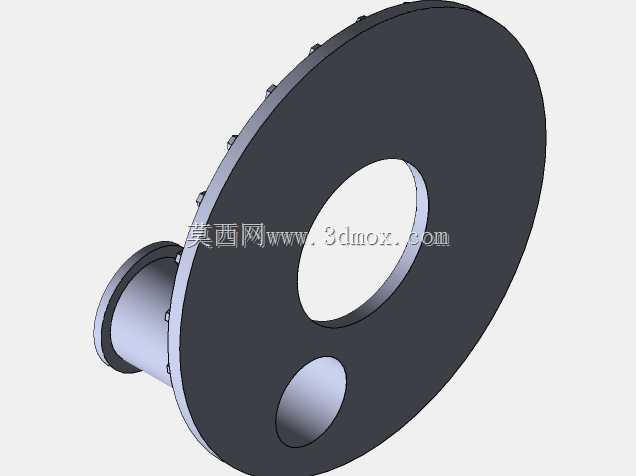

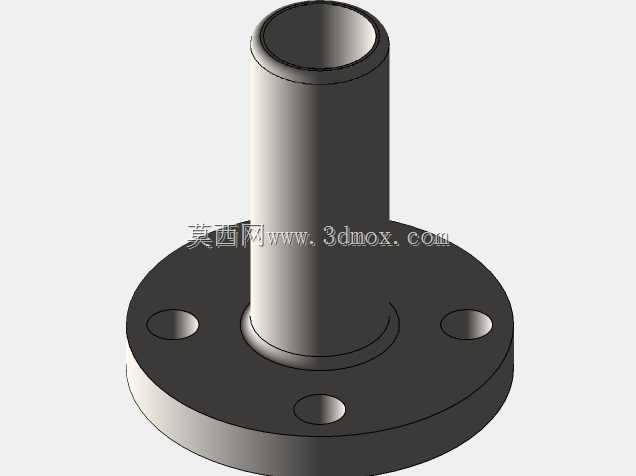

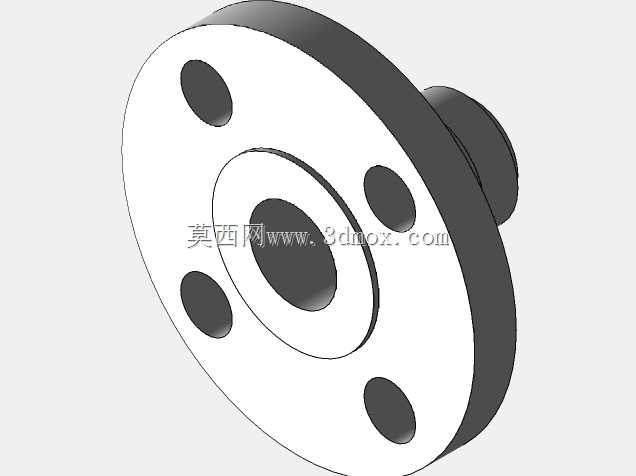

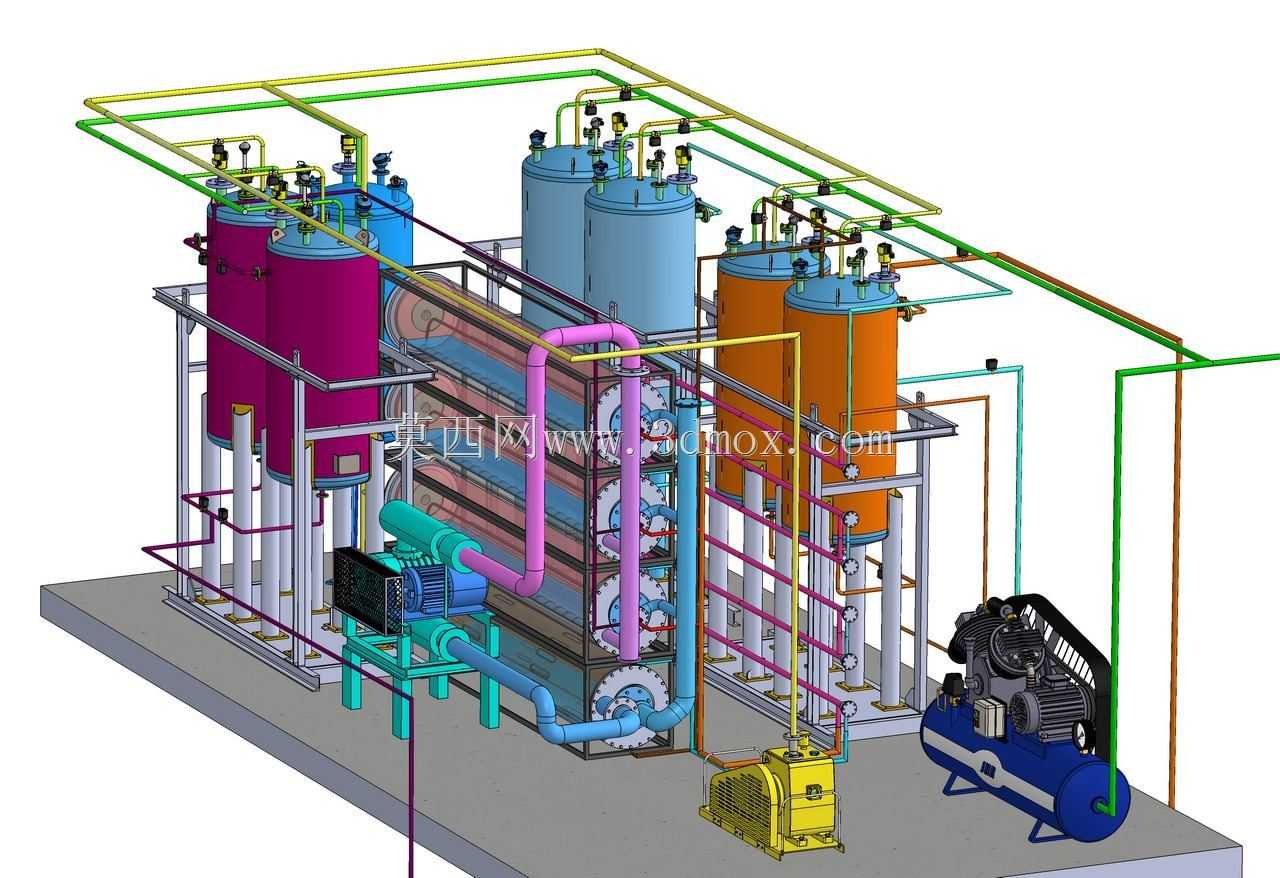

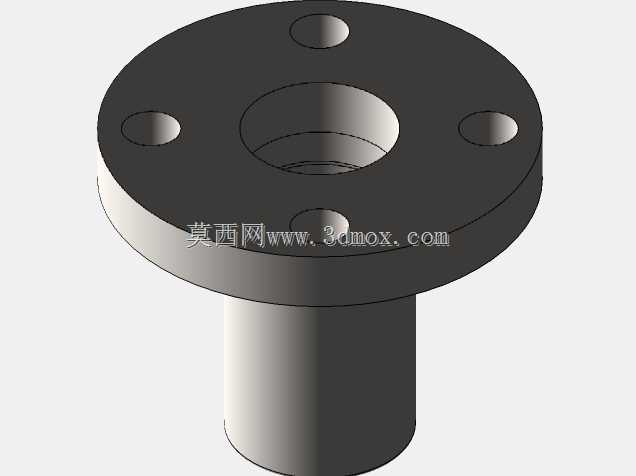

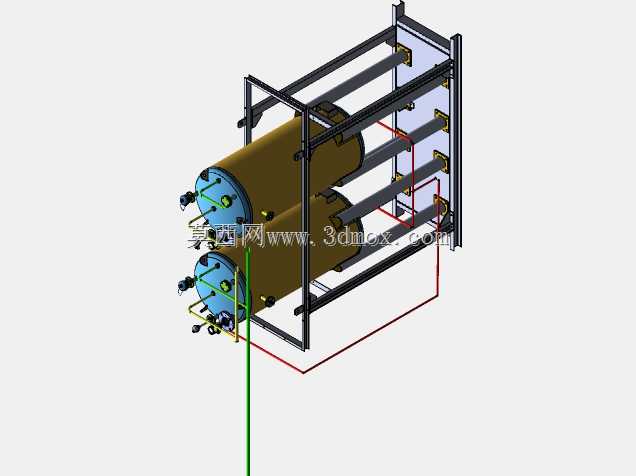

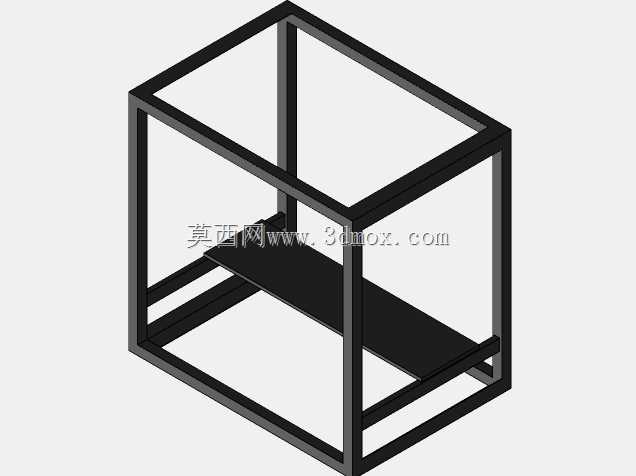

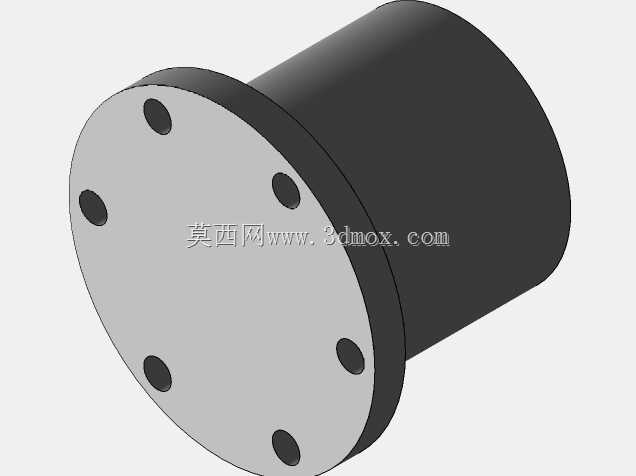

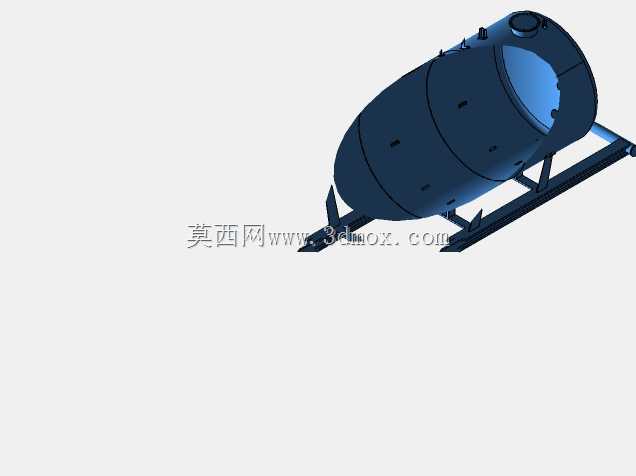

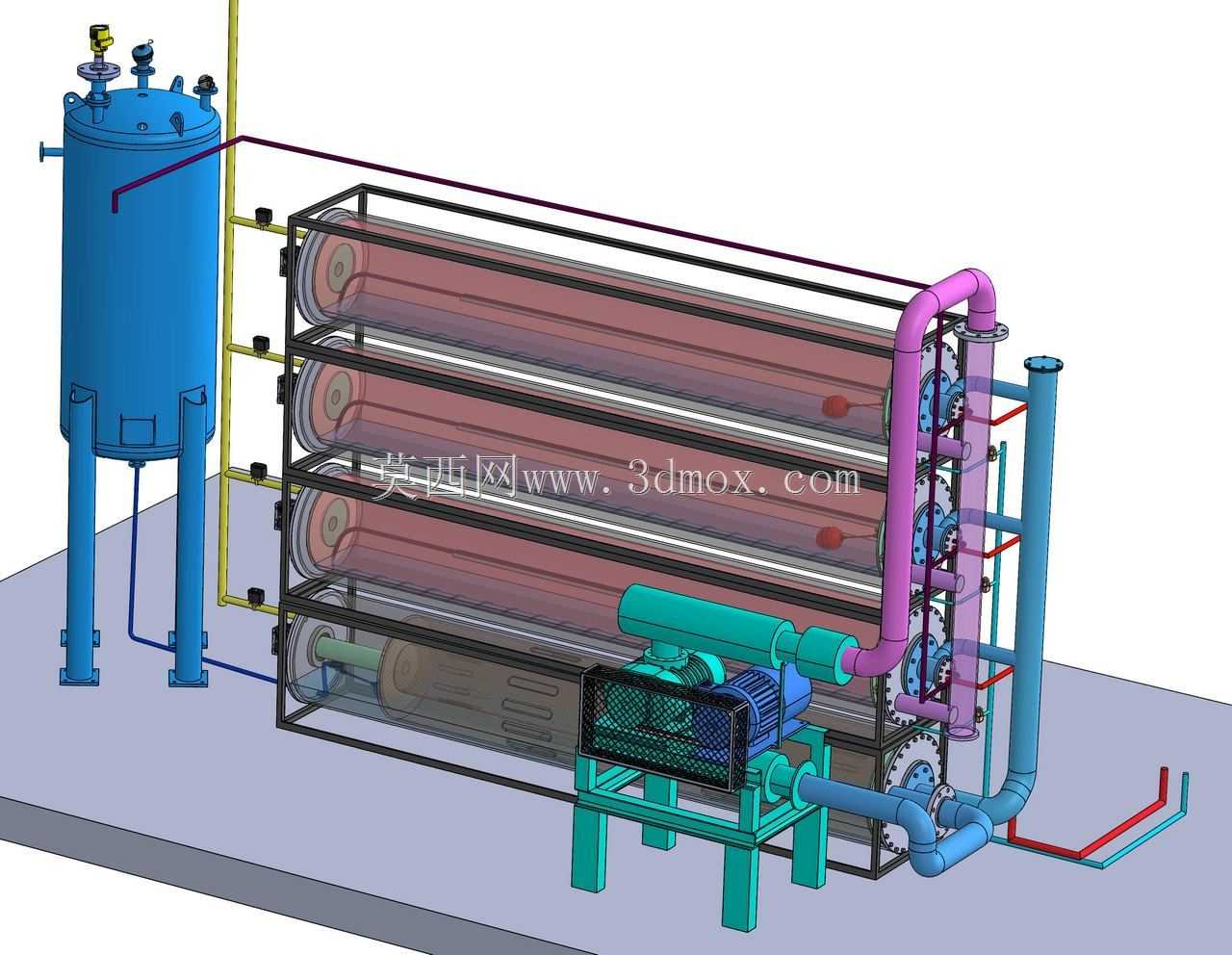

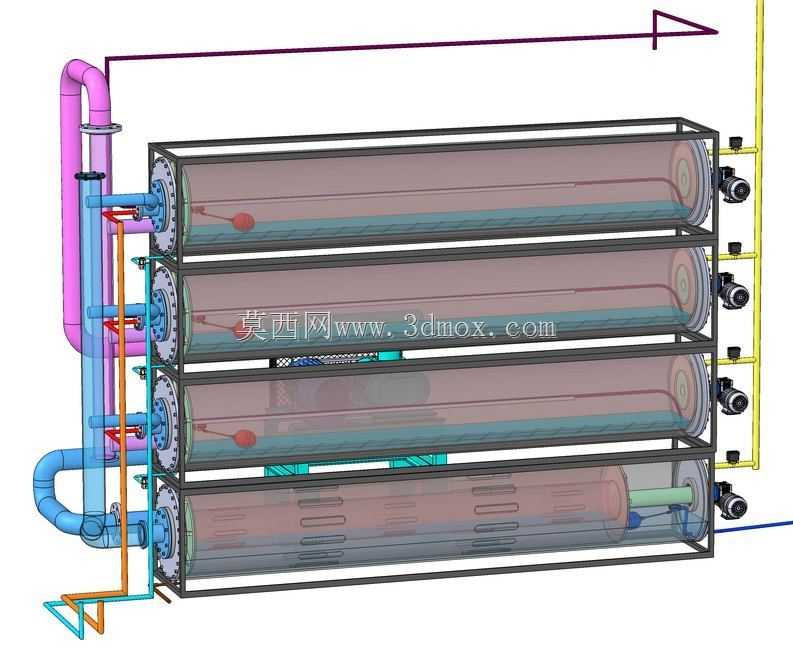

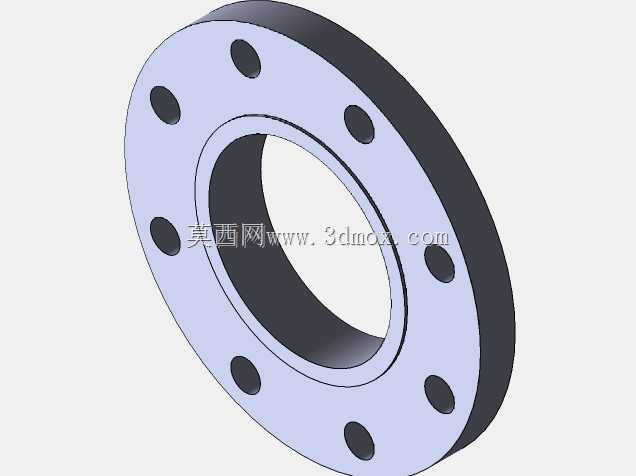

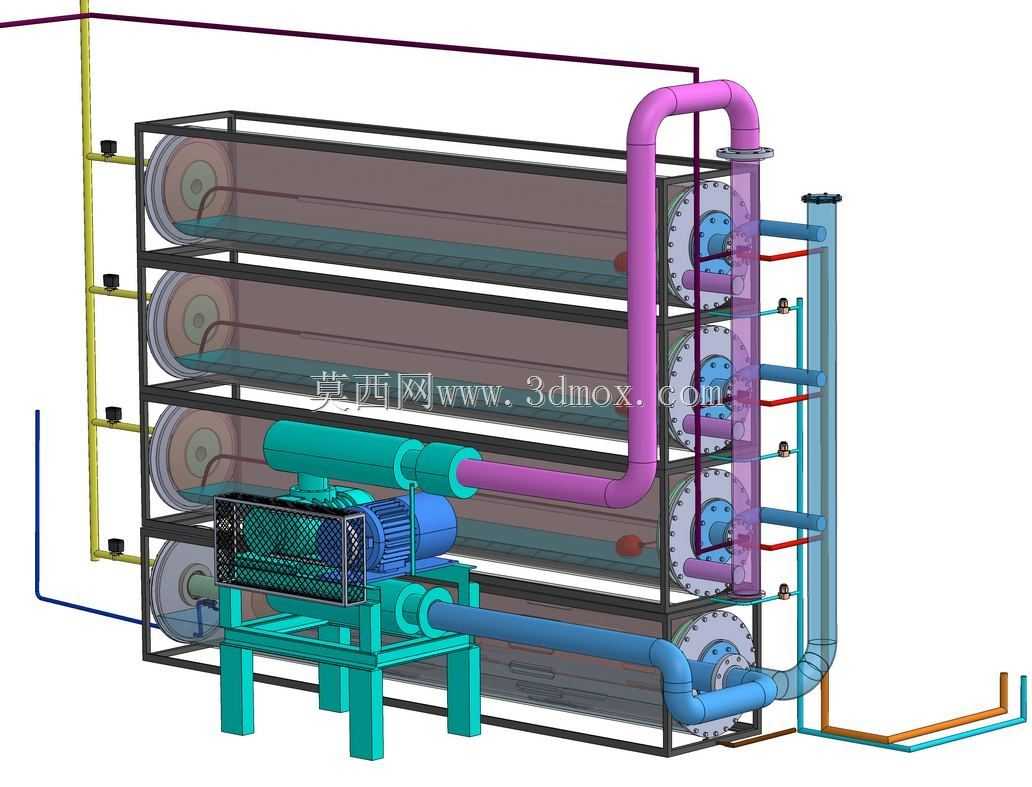

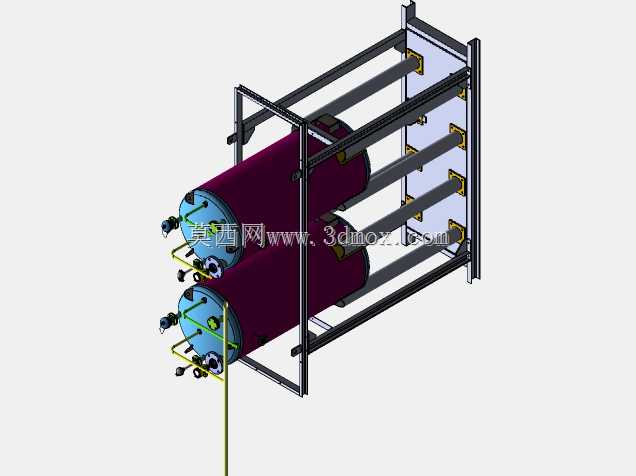

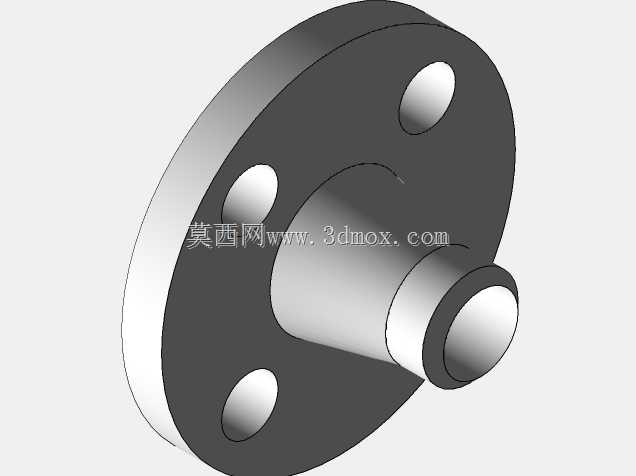

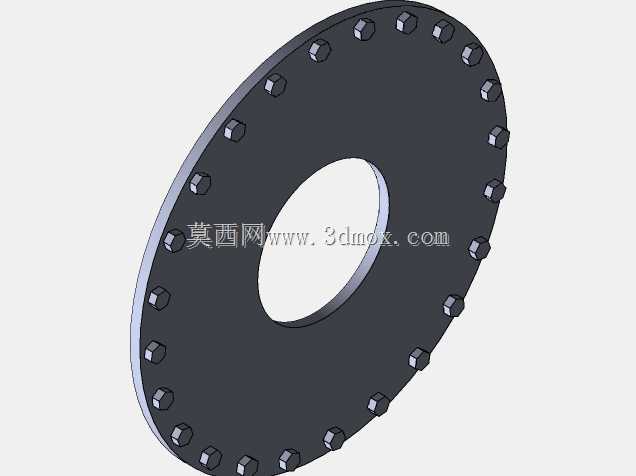

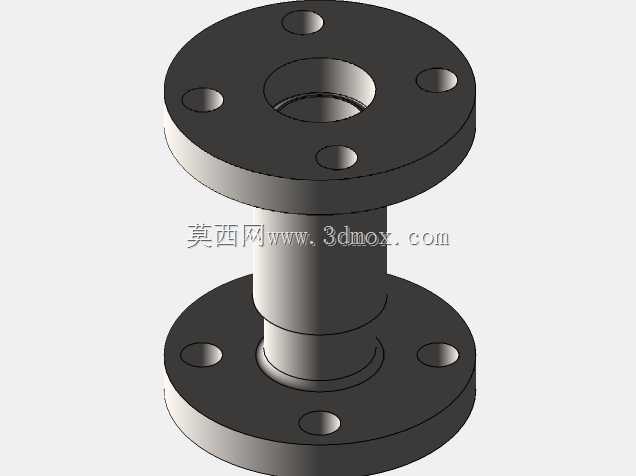

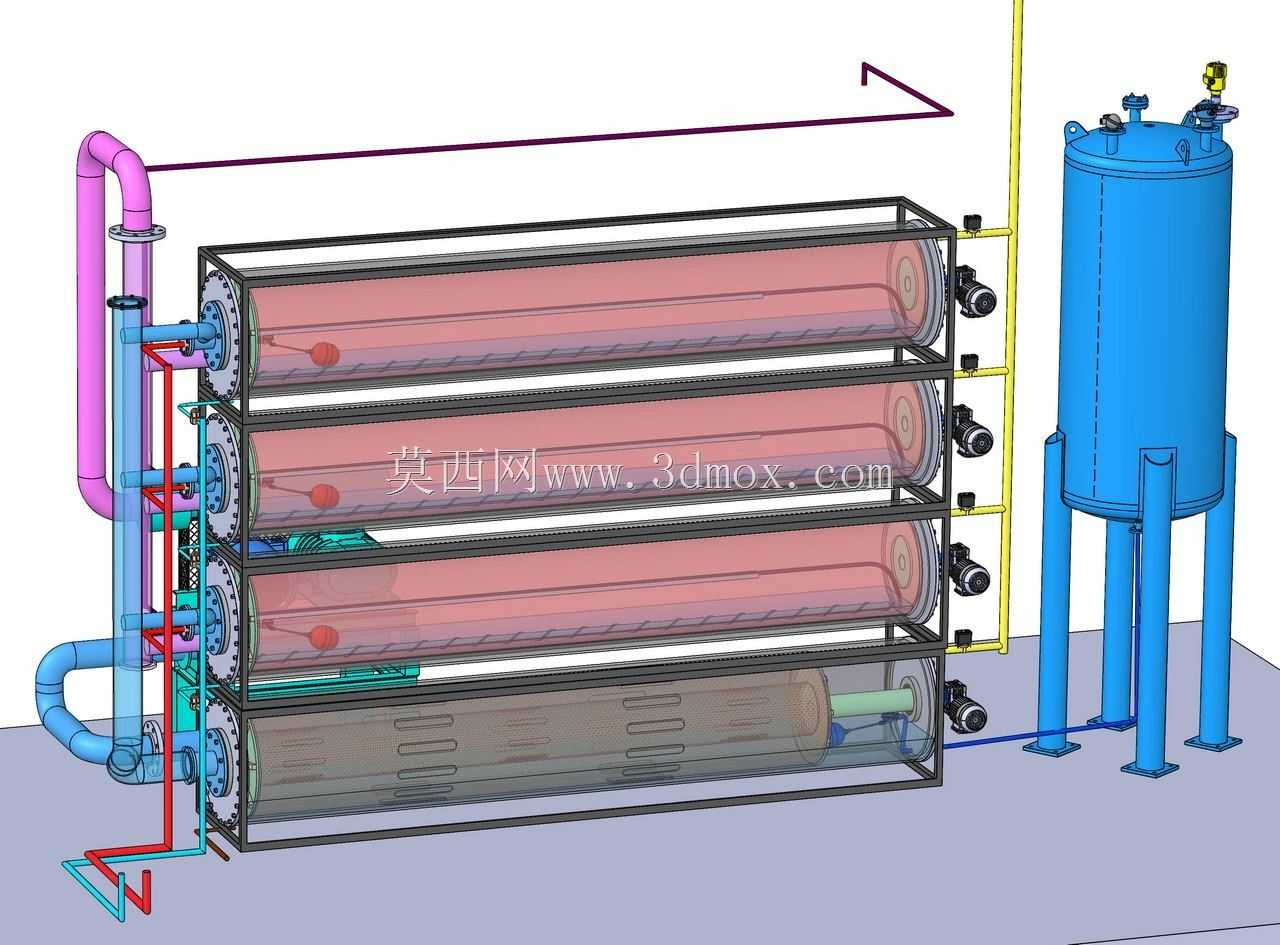

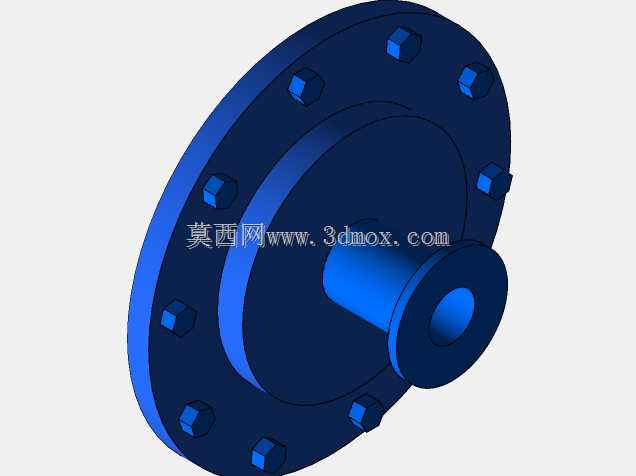

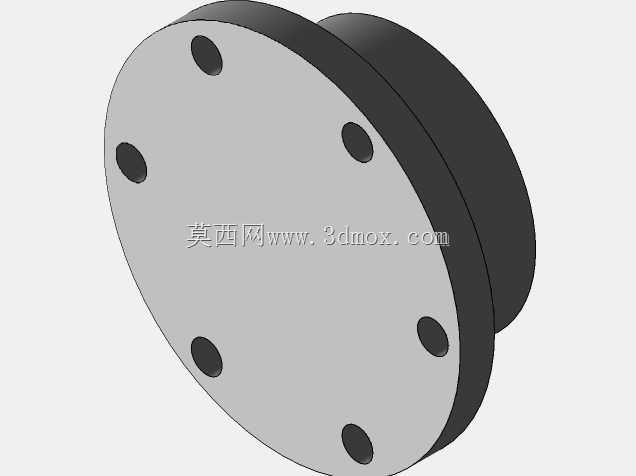

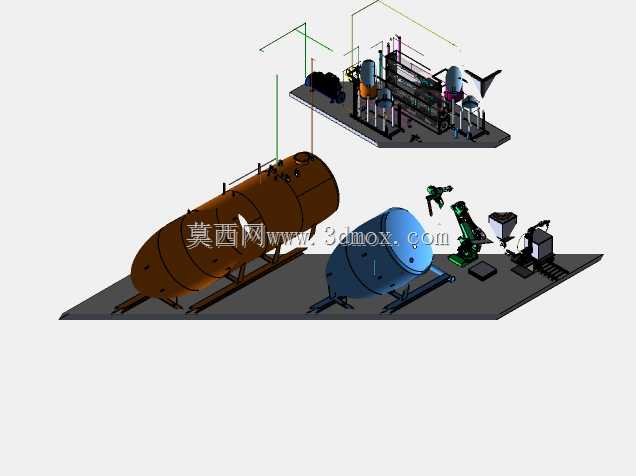

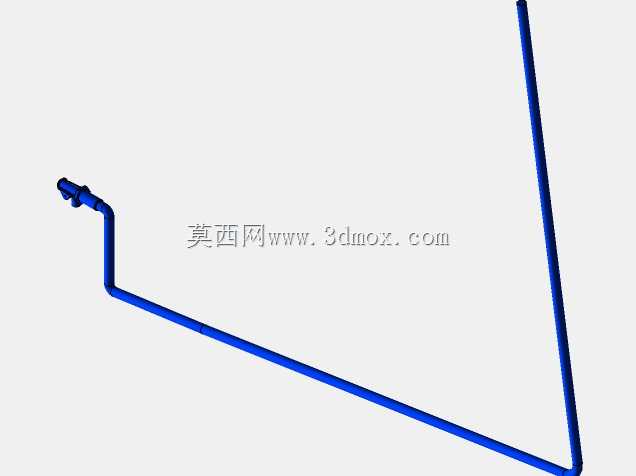

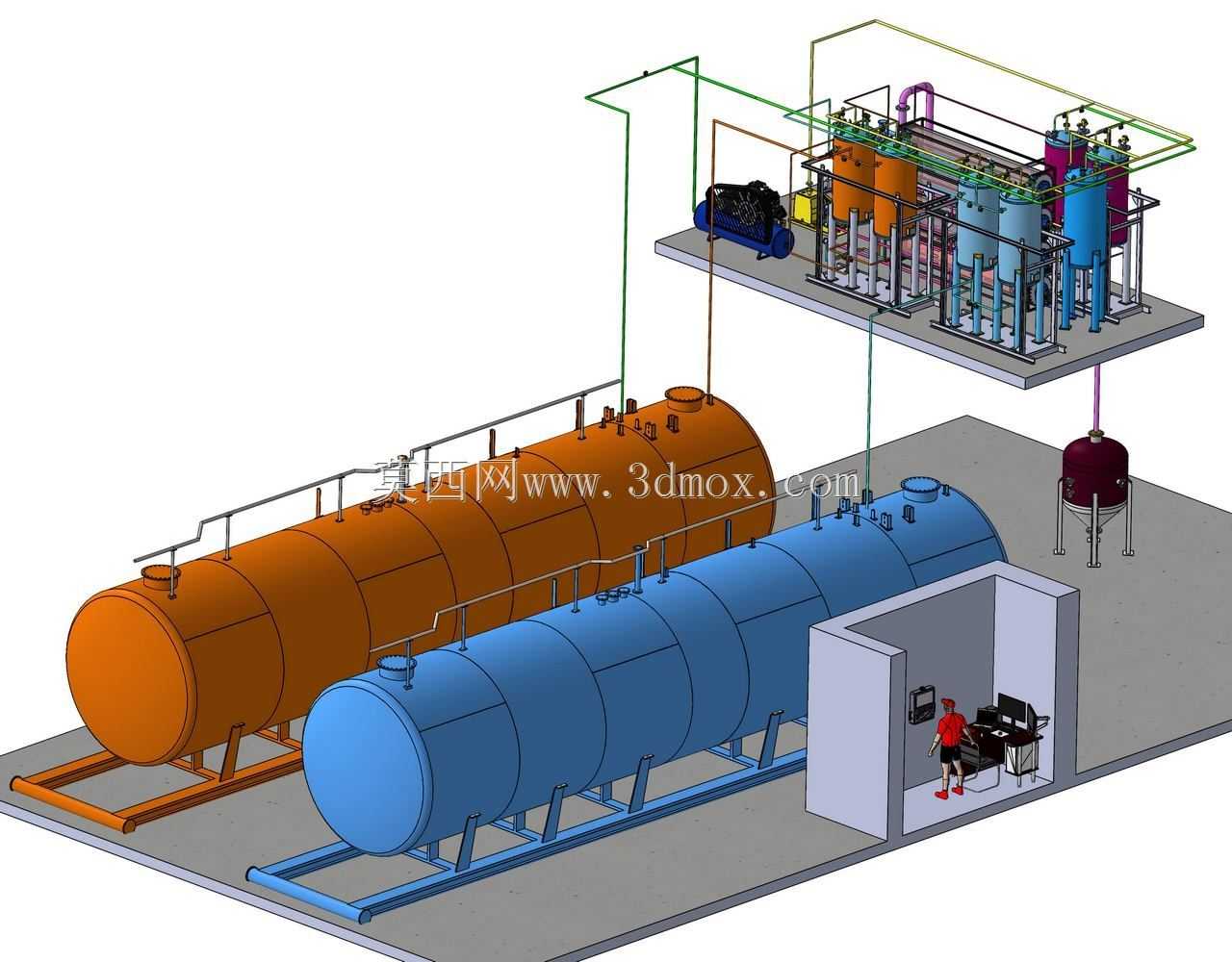

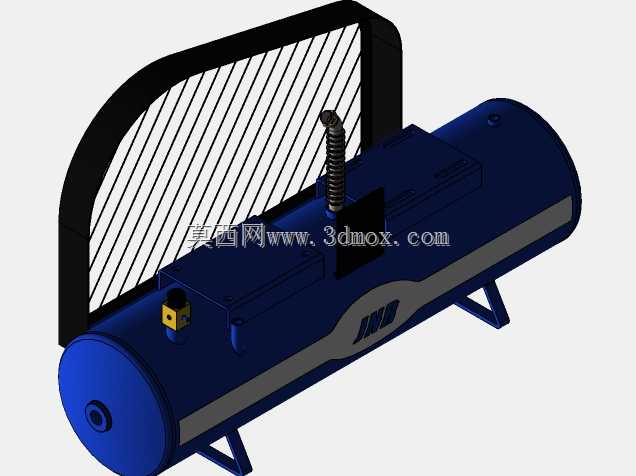

　　这套装置面向核设施运行、核技术应用场景下的低中水平放射性液体废物处理需求，核心解决放射性废液暂存风险高、固化处置成本高的行业痛点，覆盖从废液接收、浓缩减容到固化前预处理的全流程工序，可适配核电站辅助厂房、核技术利用单位废物暂存间、核研究实验室废液处理站等不同场景的安装需求。整套设备采用模块化撬装设计思路，核心功能单元包含进料预处理模块、薄膜蒸发浓缩模块、机械清垢机构、二次蒸汽净化模块、浓缩液缓存单元以及后续水泥固化衔接接口，各单元通过标准化管道与快装法兰连接，既可以整体撬装运输到现场快速就位，也能根据现场厂房的空间边界拆分单元灵活布置，适配不同层高、不同进出料口方位的厂房条件。其中薄膜蒸发单元采用卧式承压罐体结构，

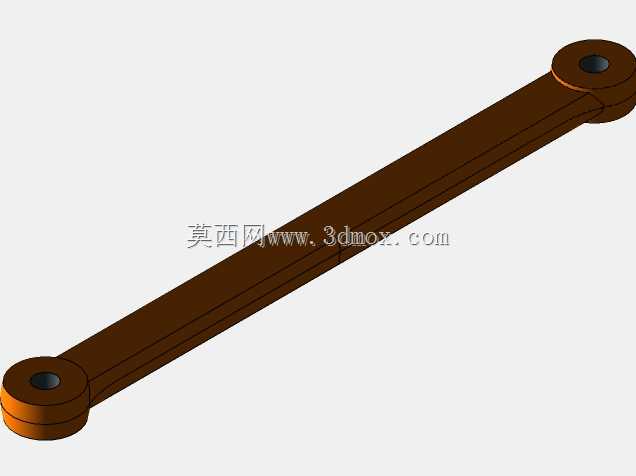

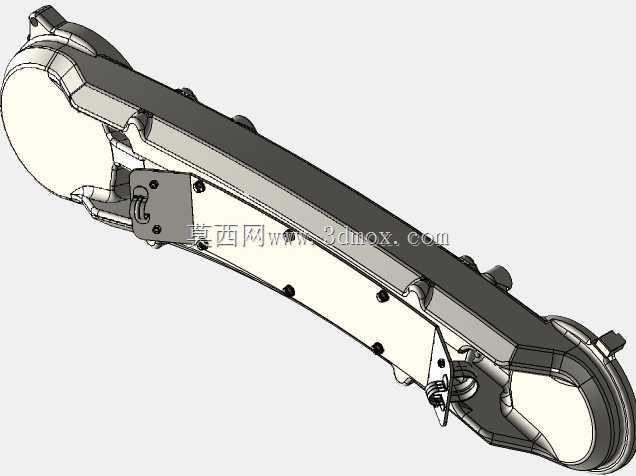

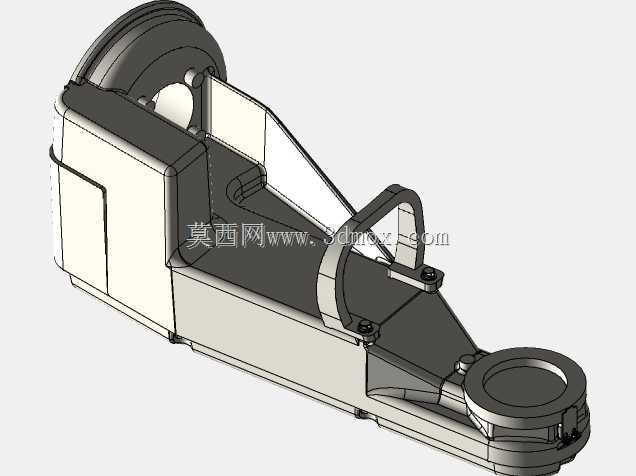

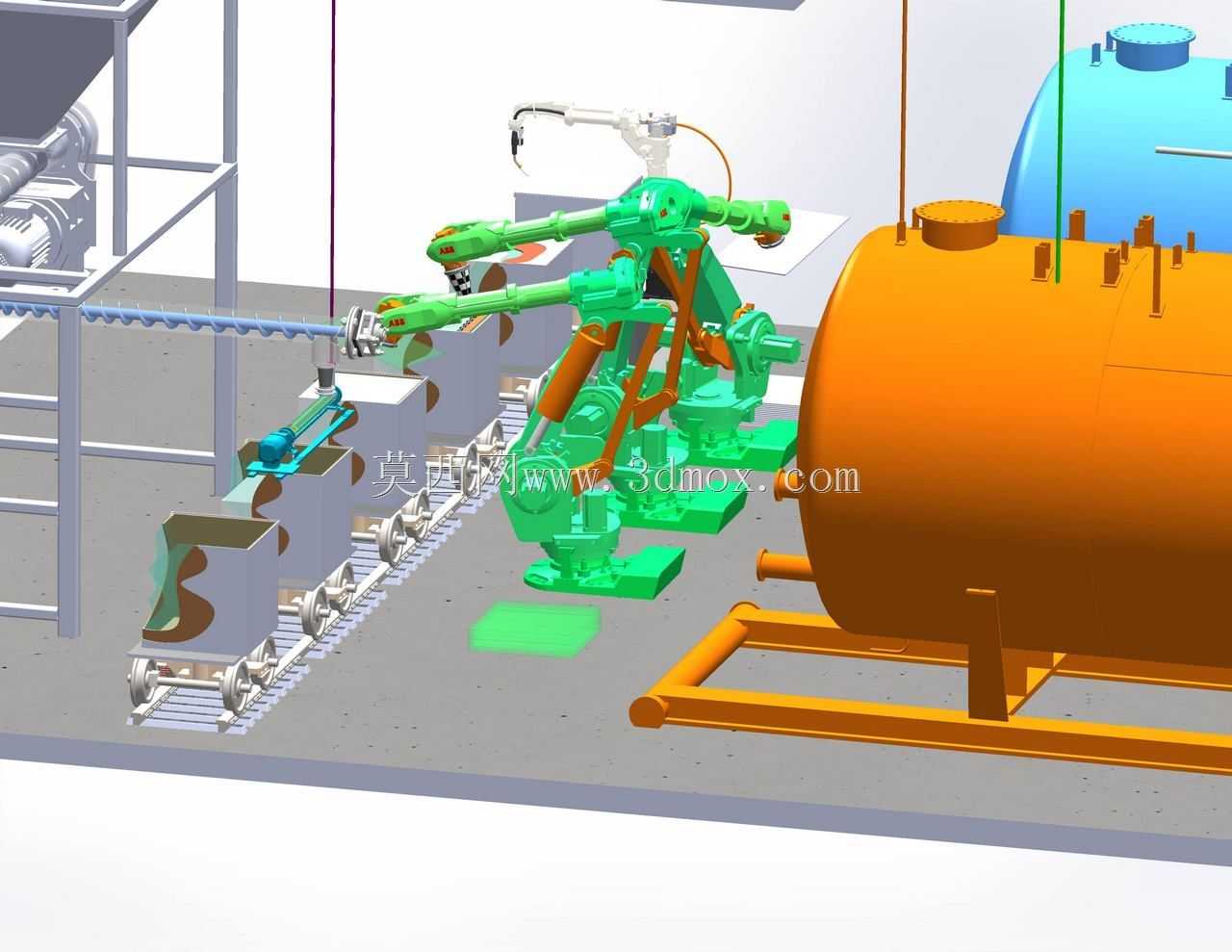

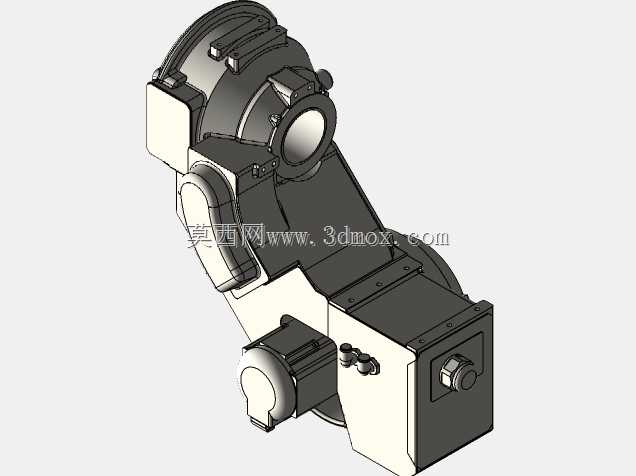

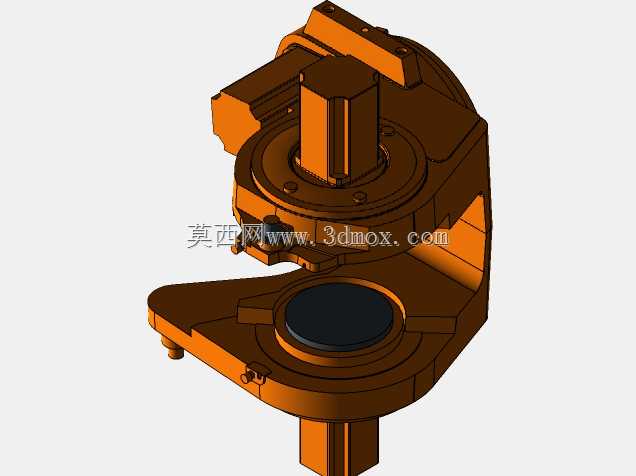

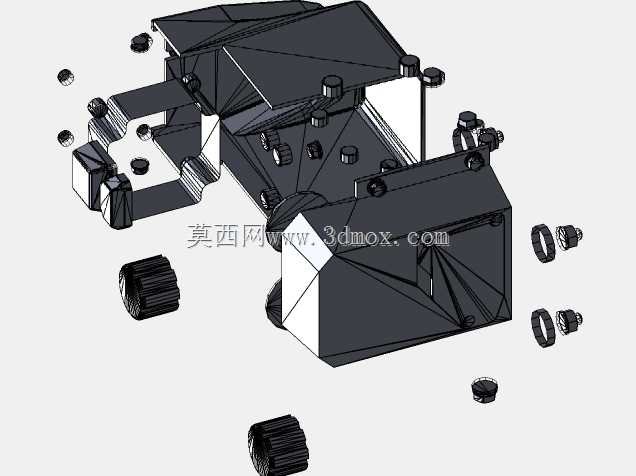

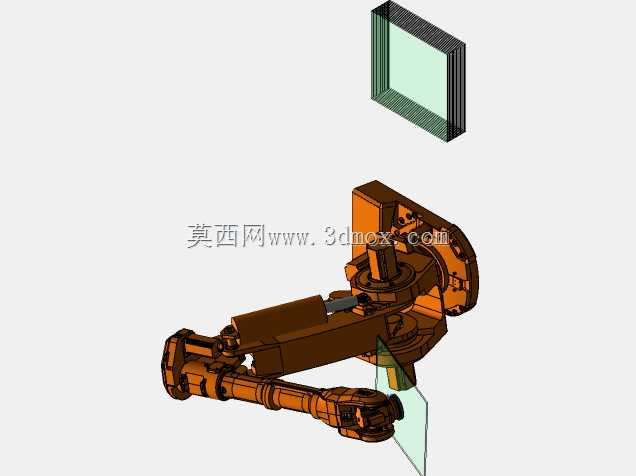

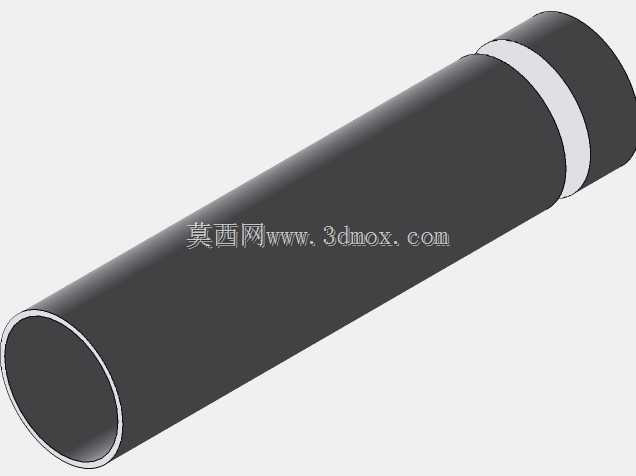

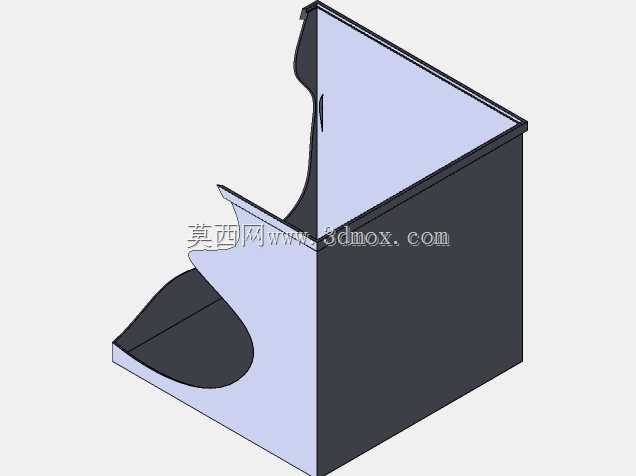

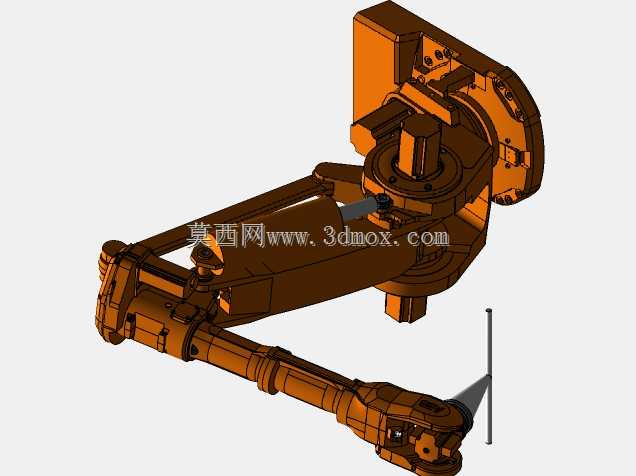

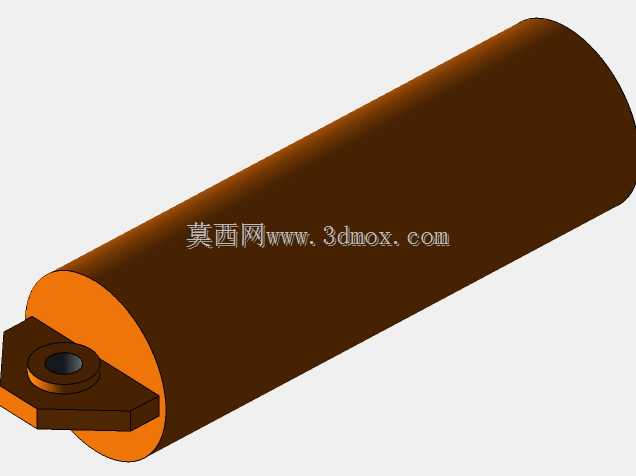

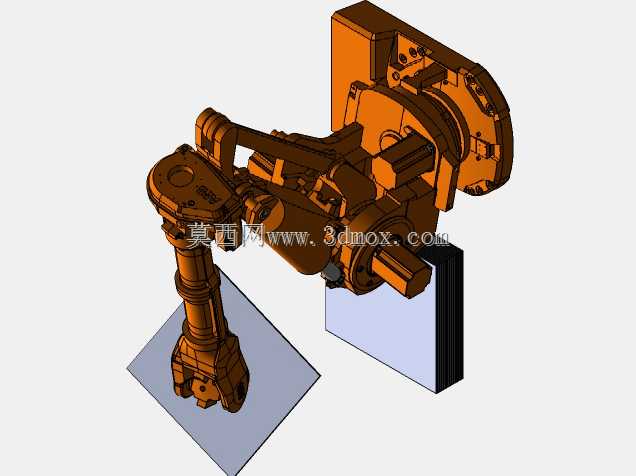

　　罐体外部设置保温支撑鞍座，鞍座预留地脚螺栓安装孔位，可直接固定在混凝土设备基础上，罐体内部设置刮膜组件，配合持续运行的机械清洁臂，实时刮除蒸发内筒壁面析出的盐类沉积物，避免盐垢堆积导致换热效率下降，这一设计专门针对放射性废液含盐量高、易结垢的特性，解决传统蒸发设备连续运行周期短、需频繁开盖清垢带来的辐照暴露风险。机械操作机构采用多自由度铰接臂结构，布置在蒸发单元与浓缩液转运工位之间，可完成浓缩液取样、滤芯更换、固化桶对接等操作，所有执行机构的动力管线均采用屏蔽式穿板接头连接，避免管线破损导致的放射性泄漏。二次蒸汽净化单元设置在蒸发单元的气相出口端，内置两级丝网除沫与高精度过滤组件，可截留蒸汽中夹带的放射性气溶胶颗粒，

　　净化后的蒸汽达到开放供水的活性水平后可回用或达标排放，大幅降低放射性废水的外排总量。整套装置的布局充分考虑运维操作的辐射防护要求，操作侧预留足够的检修通道，高辐射区域的设备部件均设计为远程可更换结构，无需人员近距离接触即可完成易损件的更换作业。设备的进料端设置流量与放射性活度在线检测接口，可根据来料的活度浓度自动调节蒸发功率与进料速率，保证浓缩倍数稳定在设计区间内；浓缩液出口直接衔接水泥固化物的配料接口，可将浓缩后的高活度废液直接送入水泥混料单元，与水泥、膨润土、吸附剂等辅料按比例混合形成稳定的固化体，玻璃层与膨润土层组成的复合包装结构可提供长期的核素迁移屏障，满足数千年的放射性核素包容要求。

　　整套设备的安装边界充分考虑厂房的吊装条件，最重的蒸发罐体单元可拆分运输，现场无需大型起重设备即可完成组装，所有管道接口均设置在设备的同侧，减少现场管道焊接的工作量，同时预留模块化扩展接口，可根据处理量需求并联多套蒸发单元，适配不同规模的废液处理需求。在结构设计过程中，所有与放射性介质接触的部件均采用耐腐蚀不锈钢材质，焊缝做全射线检测，避免长期运行过程中的腐蚀泄漏；设备的外表面设置可剥离防护涂层，方便运行过程中的表面去污作业，降低运维过程中的辐照剂量。
