设备内置4线母座Type-C接口结构

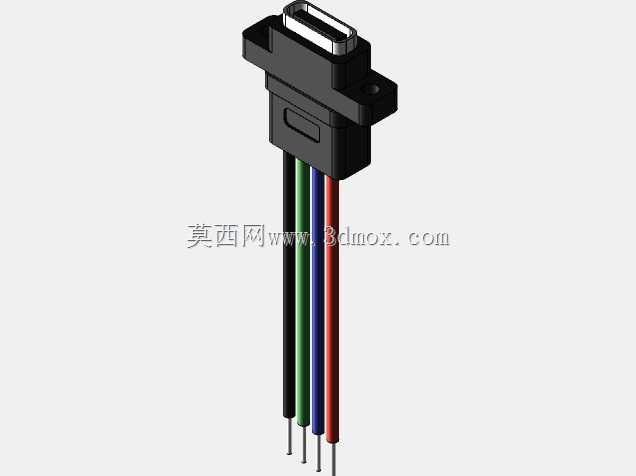

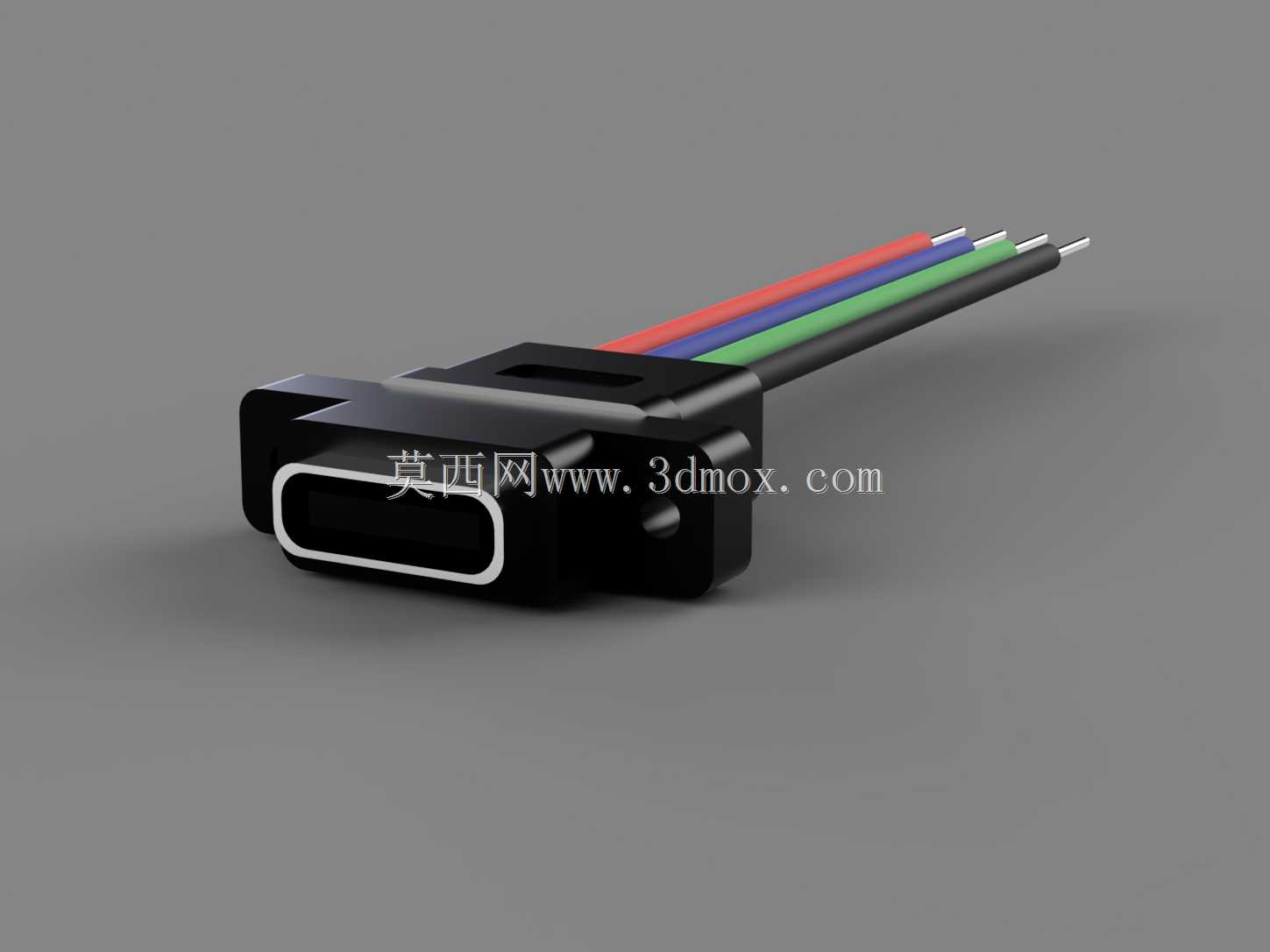

　　这类4线母座USB-C连接器，主要面向各类小型消费电子、工控手持终端、桌面小型设备的内置接口装配场景，区别于满Pin的全功能Type-C接口，4线版本仅保留电源正负极与两组数据传输线芯，完全适配仅需基础充电、低速数据传输的设备需求，能在满足功能要求的前提下压缩接口物料成本，降低PCB布线的复杂度。从实际装配的角度看，这类母座的安装边界需要在设备外壳开孔阶段就做好匹配，接口外露的插接端凸台尺寸要和外壳开孔的公差带做适配，通常单边预留0.1mm的装配间隙，避免外壳注塑或者钣金加工的公差导致接口装配后出现歪斜、插接卡滞的问题。设计这类接口结构的时候，首先要确认尾部线芯的出线方向，本次呈现的结构为尾部直出引线版本，

　　线芯采用红黑绿蓝的标准色序，分别对应电源正、电源负、数据正、数据负，装配时线芯和母座内部焊盘的焊接位置要做限位设计，避免焊锡溢出造成相邻线芯短路，母座本体的塑胶外壳采用耐高温的工程塑料材质，能够承受波峰焊或者手工焊接的温度，不会出现壳体变形、定位柱融化的问题。实际选型应用时，要注意这类手动测绘的结构存在约1mm的尺寸误差，做结构干涉检查的时候需要预留足够的安全间隙，不能直接按照测绘尺寸做零贴合的装配设计，母座两侧的固定脚要和设备内部的安装柱做对应，通常采用热熔固定或者螺丝锁附的方式，保证接口在多次插拔受力后不会出现移位，接口内部的金属屏蔽壳要和设备的接地端做可靠连接，降低外部电磁干扰对数据传输的影响，

　　同时也能避免静电击穿设备内部的电路元件。在日常的设备结构设计中，这类基础款Type-C母座的应用占比并不低，很多不需要视频输出、高速传输的小型设备，比如小型充电类小家电、简易数据采集终端、低成本工控外设，都会选用这类4线版本的接口，相比传统的Micro USB接口，Type-C接口支持正反插，用户使用的容错率更高，不会出现插反顶坏接口的问题，长期使用的可靠性更优。做三维结构设计的时候，要重点还原接口内部的胶芯卡位、金属外壳的弹片结构、尾部线芯的出线弯折半径，避免装配时线芯弯折过度造成内部铜芯断裂，通常尾部出线位置要预留至少3倍线径的弯折空间，不能在出线位置直接做压线固定，要留出一定的线芯缓冲长度，抵消插拔过程中产生的拉扯应力。
