QE-04快速排气阀气动阀块结构

　　该快速排气阀块主要用于气动控制系统中，在气缸或气动执行机构需要快速换向、快速退回的工况下承担就近排气功能。常规气动回路若将气缸腔体内的压缩空气经长管路送回电磁阀或汇流板再排出，气体在软管、接头和阀口内会形成明显沿程阻力，执行元件的动作速度随之下降；将快速排气阀布置在气缸接口附近后，压力腔在换向瞬间可直接通过阀体上的大通道向大气泄压，减少回气路径长度，从而提高气缸活塞杆缩回、夹具松开或压紧机构复位的响应速度。这类结构常见于自动化夹具、气动压紧装置、包装设备推料机构、轻工机械往复执行端以及需要短节拍动作的工装气路中。

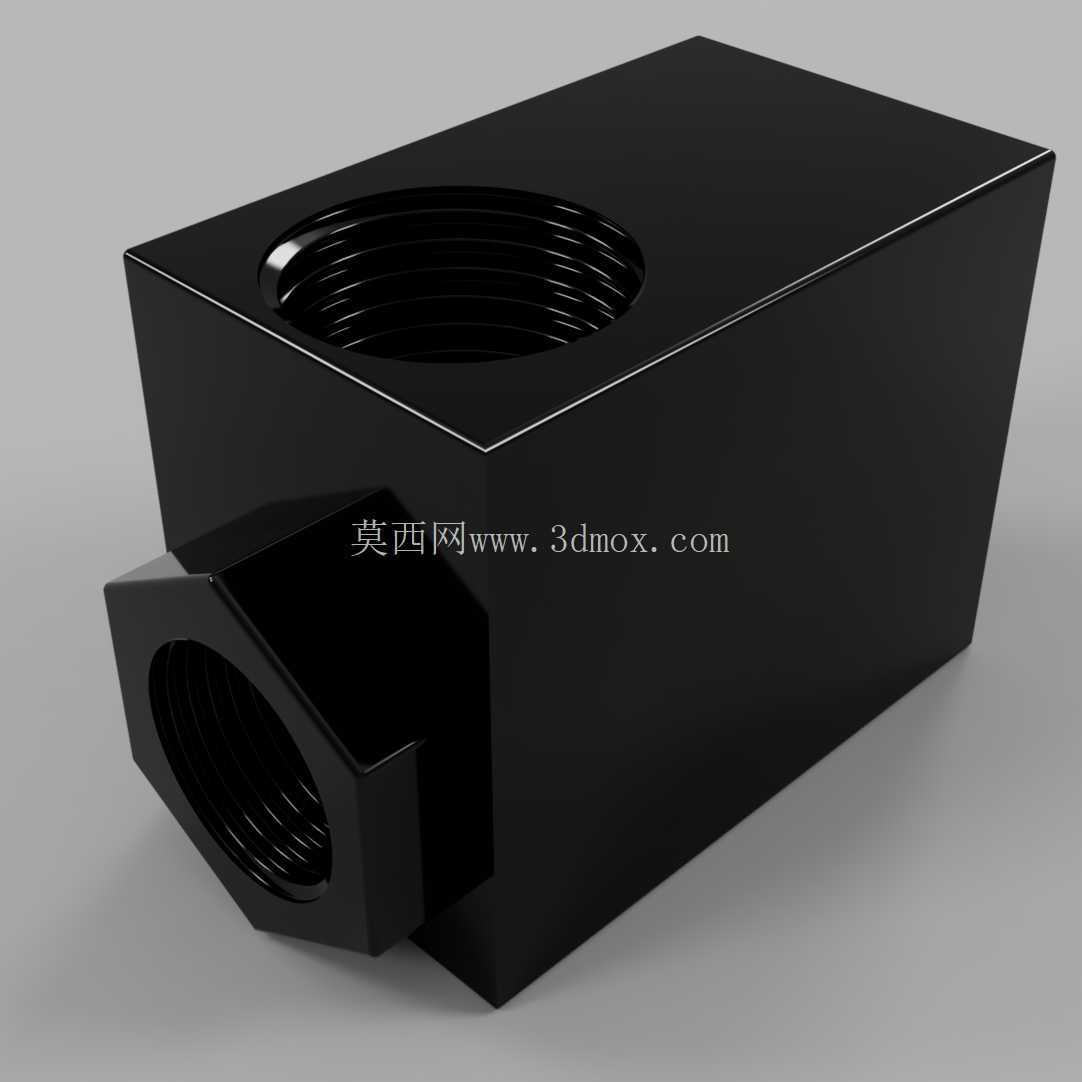

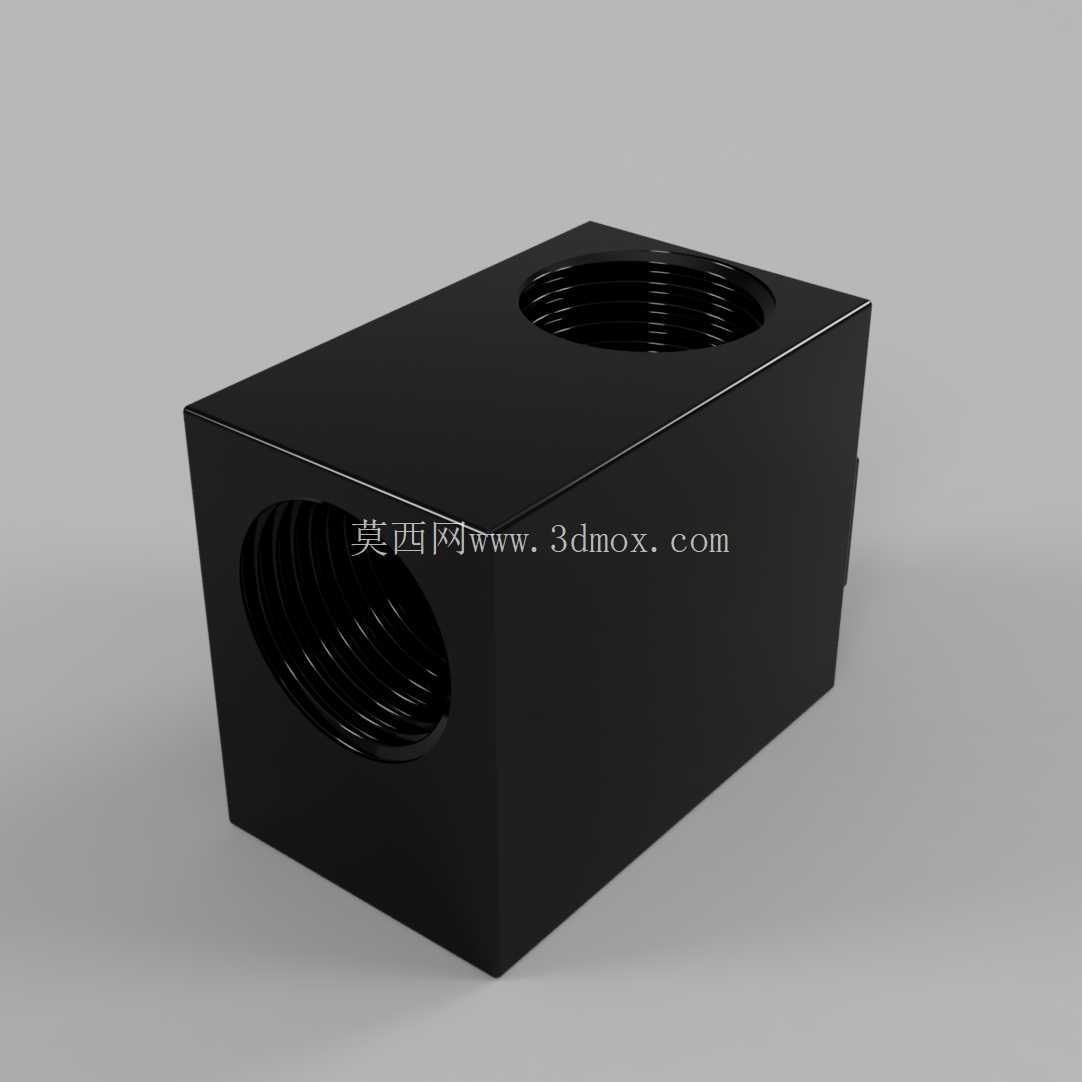

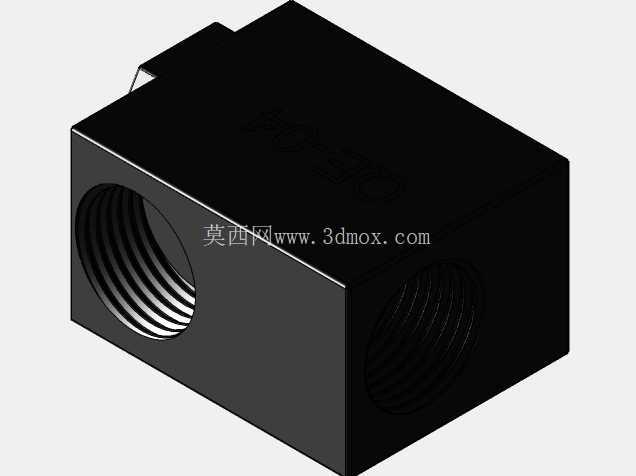

　　从外形看，零件主体采用方块式阀块布局，便于在安装板、气缸端盖或设备侧板附近固定，也适合在紧凑空间内通过螺纹直接串接。阀体一侧设置六角形外凸接口，便于使用扳手施加拧紧力矩，避免装配时仅靠方块本体受力而造成夹持损伤。顶部开设较大规格内螺纹孔，侧向前端设置较小规格内螺纹孔，两个接口在阀块内部形成连通与切换通道。根据实物测绘思路，后侧P口与顶部A口采用1/2英寸BSPT螺纹，输出侧R口采用3/8英寸BSPT螺纹；建模时需要特别区分BSPT锥管螺纹的牙型、锥度和有效旋合长度，不能简单按普通平行圆柱螺纹处理。

　　结构设计的重点在于气路通径与外部安装边界之间的平衡。方块本体提供了较充足的内部开孔空间，使主流道可以保持较大截面积，降低排气时的节流损失；前端六角接口则兼顾小口径输出管路连接和装配受力。三维建模时，应先建立阀体外部包络，再依据接口中心线确定内部流道。顶部螺纹孔轴线与侧向螺纹孔轴线呈空间相交关系，内部相交区域需要做圆滑过渡或按实际零件保留钻孔交贯痕迹。若用于展示或加工评审，可分别建立外观实体、螺纹示意特征和内部流道实体：外观实体用于渲染与干涉检查，螺纹特征用于表达接口规格，流道实体则可用于截面积校核、气阻分析或3D打印样件验证。

　　安装边界方面，方块外形适合贴近设备框架布置，但在实际布局中不能只考虑阀体本身轮廓。顶部1/2英寸接口接入管路或堵头后，会在阀体上方占用扳手空间和管路弯曲半径；前端3/8英寸接口连接快插接头、消声器或排气管后，也会沿轴向伸出一段长度。若该阀作为快速排气使用，输出口通常需要配合消声器，既降低排气噪声，也能减少粉尘进入阀内；若排气口直接接管引至设备外部，则应保证管路末端通畅，避免因二次节流削弱快速排气效果。选型和布置时还要留出六角部位的扳手操作角度，尤其在多阀并排安装时，相邻阀块、管接头和安装螺钉之间不能发生工具干涉。

　　从功能逻辑看，进气压力到达工作口时，阀内密封件将排气侧封闭，压缩空气进入执行元件；当气源方向切换、工作腔压力下降时，密封件在压差作用下离开排气座，气缸内气体不经远端控制阀而从就近排气口迅速释放。这种工作方式对阀口密封面、流道转折和弹簧复位空间都有要求。模型虽然以外部阀体为主要表达对象，但在结构理解上应保留内部阀件的运动余量概念：流道不能出现无意义的突然缩径，密封面所在孔径要与接口通径匹配，阀片或阀芯启闭行程不能被内部台阶干涉。

　　测绘类建模还需注意实物尺寸误差。手工使用数字卡尺取得的外形、孔位和六角尺寸可能存在零点几毫米至一两毫米偏差，因此在正式出图或加工前，应优先依据螺纹标准、接口规格和样品装配关系复核关键尺寸。对于非配合外表面，可按实测方块长宽高建立；对于螺纹接口、密封面和安装基准，则应按标准参数修正。这样得到的三维结构既能真实反映QE-04快速排气阀的外观与接口关系，也能为气动回路布置、设备维修替换和阀块类零件设计提供参考。
