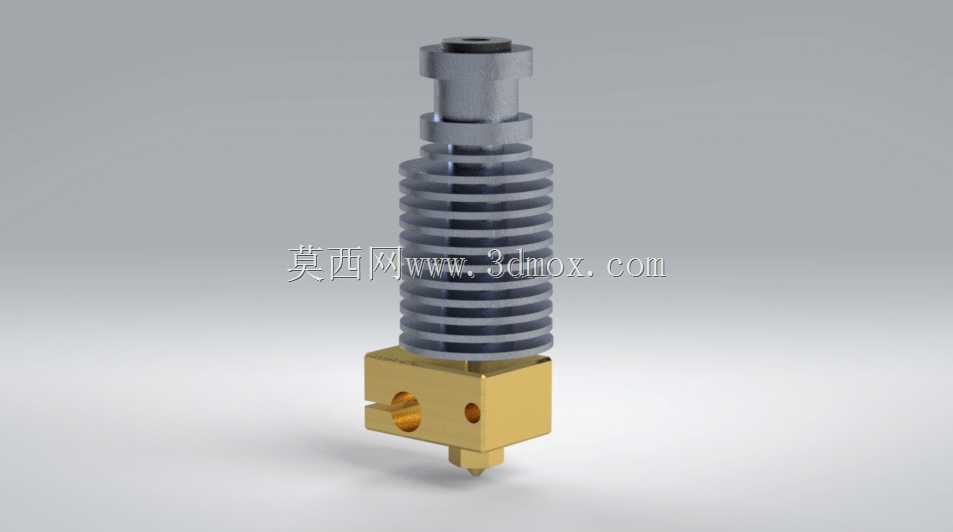

E3DV61.75mm鲍登直驱挤出喷头结构

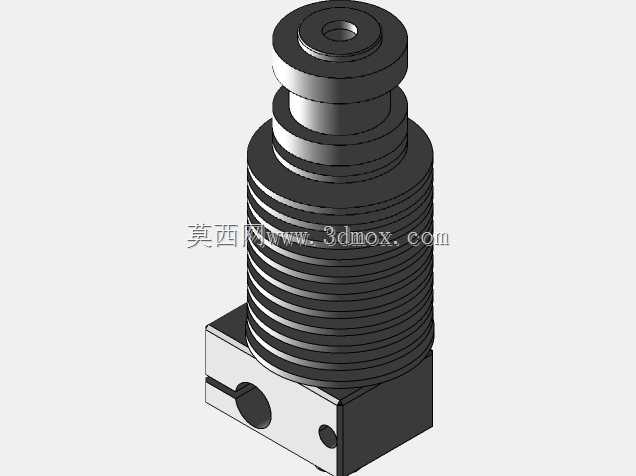

　　桌面级FDM3D打印设备的核心成型部件中，挤出喷头的结构精度直接决定耗材熔融状态与出丝稳定性，这款适配1.75mm耗材的鲍登直驱兼容喷头，在结构设计上兼顾了远程送料与近程挤出的安装适配性，可覆盖多数DIY改装、商用桌面机型的升级替换需求。从实际应用场景来看，这类喷头既可以搭配鲍登管安装在远端送料结构的机型上，降低运动端负载提升打印速度，也可直接固定在挤出机滑块端作为直驱喷头使用，适配PLA、ABS、PETG等多种常见熔融沉积耗材，在创客DIY、小批量零件打样、教育实训设备搭建场景中都有较高的使用频率。结构设计上，上部的散热鳍片采用等距环形肋结构，通过增大与空气的接触面积实现被动散热，避免热量向上传导导致耗材提前膨胀堵料，

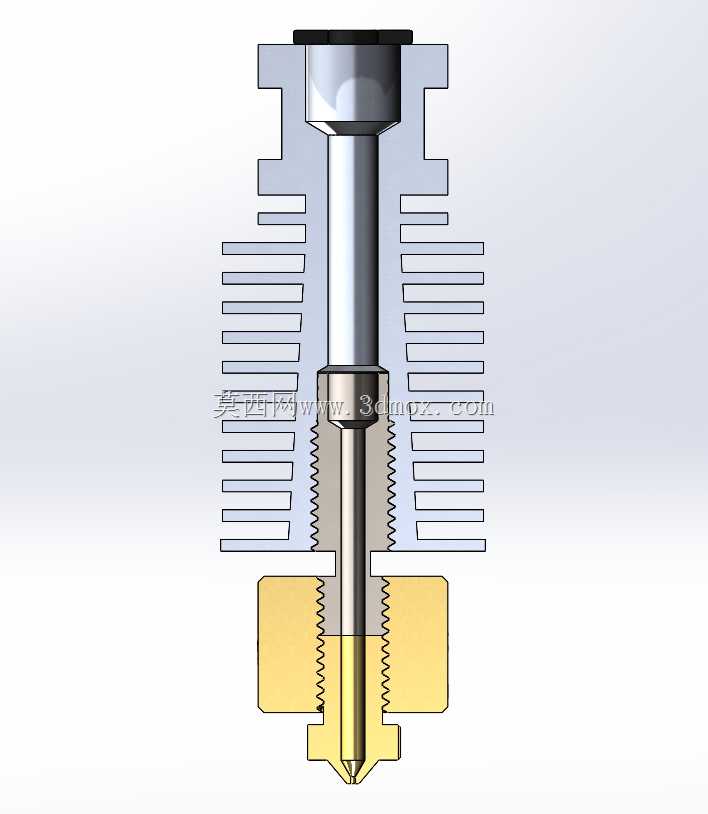

　　鳍片段的外径尺寸控制在常规通用散热规格范围内，可直接适配市面上多数标准尺寸的散热风扇导风罩，无需额外定制安装结构。中部的热隔断结构做了壁厚收窄设计，进一步阻断热传导路径，保证上部散热段温度始终低于耗材玻璃化转变温度，减少送料阻力。下部的加热块采用黄铜材质加工，兼顾导热效率与结构强度，加热棒与热敏电阻的安装孔位采用标准通用尺寸，可适配常见的圆柱型加热元件与温度传感器，喷嘴采用通用螺纹连接，可根据打印需求更换不同口径的喷嘴，无需整体更换喷头总成。所有连接位置的螺纹都按照实际加工标准做了完整建模，牙型、螺距与实际五金件完全匹配，安装时的啮合长度、拧紧余量都符合实际装配要求，不会出现建模时螺纹干涉导致的虚拟装配错误。整体安装边界上，

　　上部的进料接口适配标准4mm外径鲍登管，下部喷嘴尖端到上部安装固定面的距离符合常规E3D系列喷头的安装尺寸，替换原有喷头时无需调整机架Z轴限位位置，加热块侧面的固定孔位间距与通用固定片尺寸匹配，可直接固定在多数打印机的喷头安装支架上。建模过程中还原了所有流道的实际尺寸，进料通道的内径公差、熔融腔的容积都与实际产品一致，在做结构仿真、送料路径模拟时可以直接使用模型数据，无需二次修正尺寸。对于做3D打印机结构改装、喷头性能优化的从业者来说，完整还原螺纹与装配细节的模型，可以直接用于安装干涉检查、散热流场分析，减少实际打样过程中的装配问题。
