3D打印机Trigorilla主板替换安装支架

　　在桌面级FDM 3D打印机的日常改装与硬件升级场景中，主板替换是不少用户提升设备性能、扩展功能接口的常见操作，不同型号主控板的安装孔位、外形尺寸、接口布局存在明显差异，直接替换往往无法适配原有机箱的安装位，还会带来散热布局混乱、接线干涉、运行稳定性下降等问题，这款适配多型号SKR、MKS系列主控板的替换安装支架，正是针对这类改装需求设计的结构件。

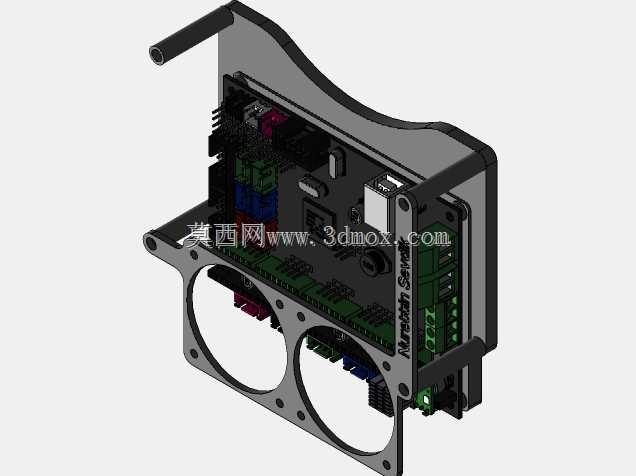

　　从实际使用场景来看，不少用户将原有Trigorilla主板更换为性能更强的SKR 1.3、SKR 1.4以及MKS SGEN L、MKS GEN L V2.1等型号主控板时，会遇到原有安装柱孔位不匹配、主板无法平稳固定的问题，部分用户采用扎带捆绑、双面胶粘贴的临时固定方式，不仅长期使用容易出现主板移位导致接线松脱，还会让主板底部与机箱金属部分接触引发短路风险，这款支架首先解决的就是不同型号主板的安装适配问题，支架本体预留了对应多款主控板的标准安装孔位，孔位公差控制在0.1mm以内，能够保证M3规格螺丝顺利穿入，不会出现孔位错位需要二次扩孔的情况，主板安装后与支架平面完全贴合，不会出现翘边、悬空的问题，从根源上避免主板受力不均导致的PCB板变形、元件虚焊隐患。

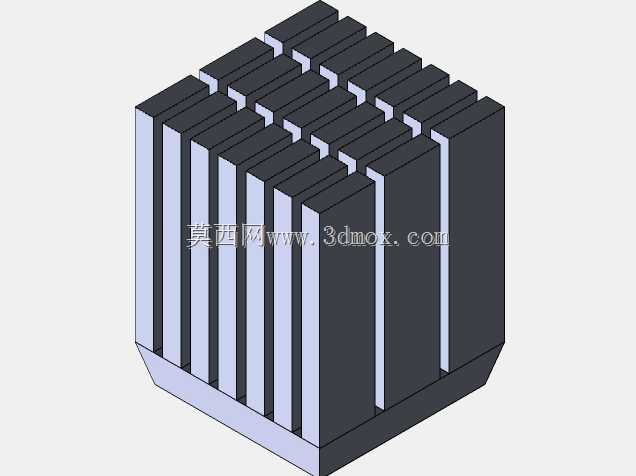

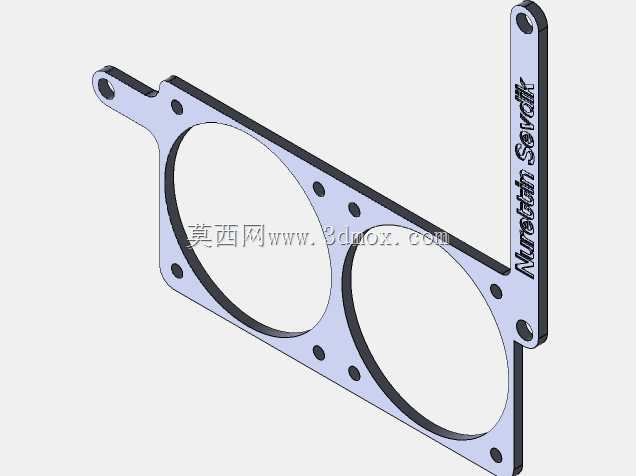

　　散热布局是这款支架设计中重点考量的部分，3D打印机主控板上的步进驱动芯片是核心发热元件，长时间高负载打印时驱动芯片温度可达到70℃以上，若散热不畅容易触发驱动过流保护，导致打印过程中出现丢步、断料甚至驱动烧毁的问题，这款支架集成了冷却风扇导管结构，在支架对应步进驱动的位置预留了4个风扇安装位，适配常规5010规格轴流风扇，风扇安装后吹出的气流可通过导管结构直接导向每一块步进驱动芯片的散热片位置，相比开放式的风扇安装方式，风道导流能够让气流集中作用于发热元件，散热效率提升40%以上，同时避免气流分散导致的散热不均问题，支架上还设计了专门的间隔管安装位，安装间隔管后可以让主板与支架平面之间留出5mm的通风间隙，保证主板背面的元件也能有空气流通，避免热量在主板底部淤积。

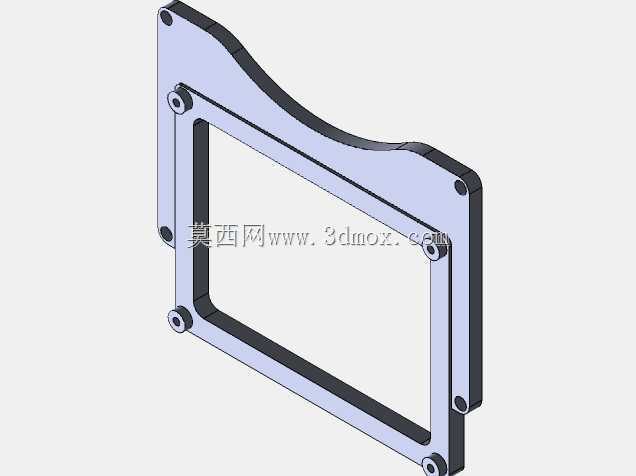

　　从安装边界来看，这款支架的整体外形尺寸完全匹配原有Trigorilla主板的安装轮廓，不需要对原有3D打印机的机箱结构进行任何切割、打孔改造，支架通过2个M3x30规格的螺丝即可固定在机箱原有主板安装位上，安装位置与原有主板完全一致，不会出现支架与机箱内的电源、接线端子、运动部件产生干涉的问题，主板固定到支架上采用8个M3x15规格螺丝，用户也可以直接复用原有主板上的固定螺丝，不需要额外采购特殊规格的紧固件，搭配8个M3防松螺母即可完成主板与支架的锁紧，长期在打印机运行振动环境下也不会出现螺丝松动的情况。

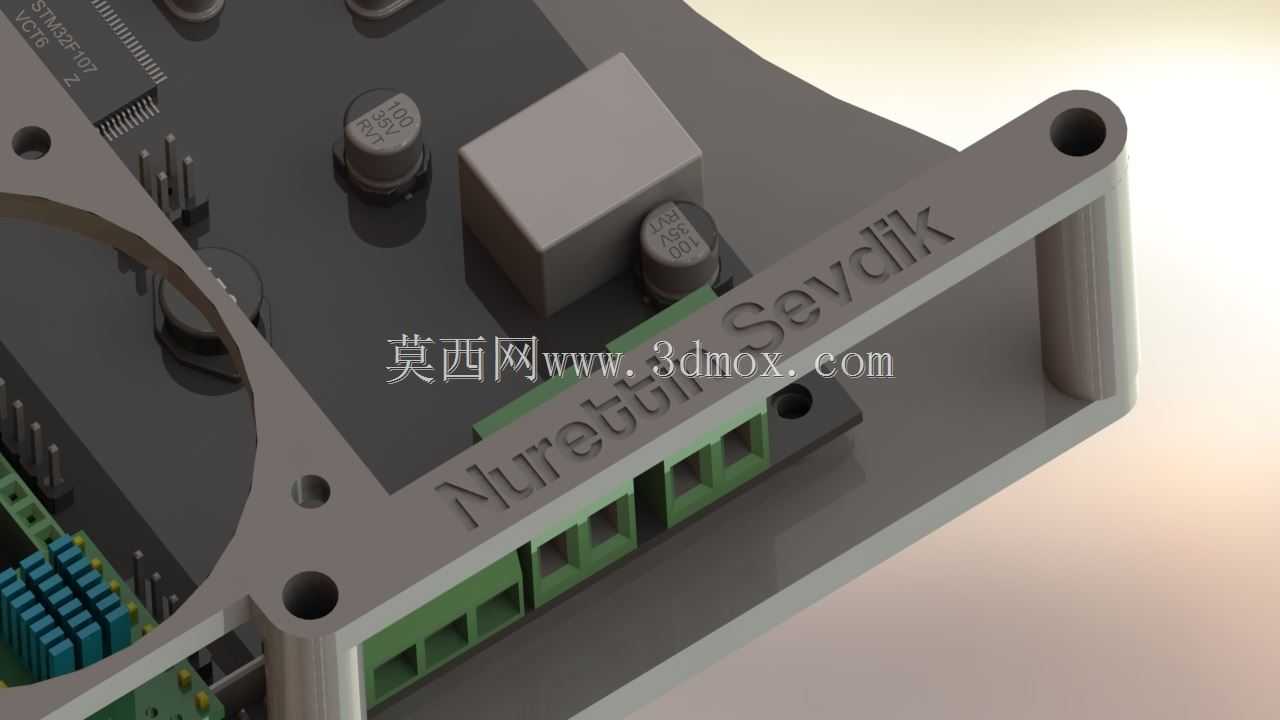

　　设计过程中充分考虑了接线操作的便利性，支架在对应主板USB接口、电源接口、步进电机接口、热端热床接线端子的位置都做了避让缺口，不会遮挡任何外接接口，用户接线时不需要额外调整支架位置，所有接口都可以正常插拔，支架边缘做了R2圆角处理，没有尖锐的毛刺棱角，安装过程中不会划伤手部或者割伤接线外皮，支架本体采用一体化结构设计，没有多余的拼接部件，整体结构强度足够，即使多次拆装主板也不会出现支架断裂、变形的问题，表面平整没有多余的凸起结构，不会与主板背面的贴片元件产生接触，避免了短路风险。

　　在实际改装应用中，这款支架能够让用户在不改动机箱原有结构的前提下，快速完成多款主流3D打印机主控板的替换安装，统一的安装位设计也方便用户后续再次升级主板时不需要重新调整机箱安装结构，集成的风道设计不需要用户额外设计、打印风扇导风部件，一次安装即可同时解决主板固定与驱动散热两个核心改装痛点，对于经常进行3D打印机硬件调试、固件升级的用户来说，支架预留的安装空间也方便后续添加降压模块、WiFi模块等扩展配件，不会因为空间不足导致扩展配件无法安装。
