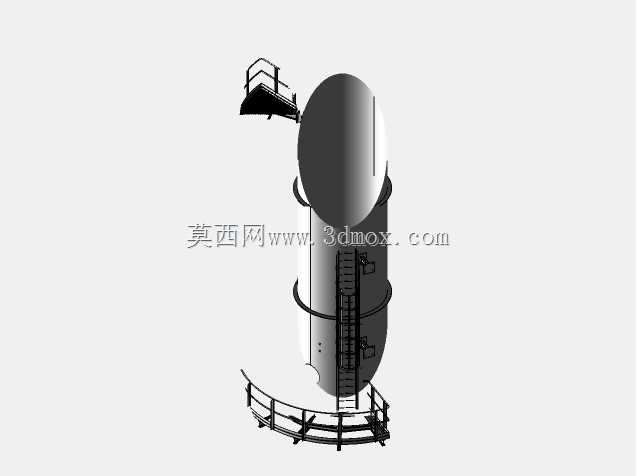

立式压力容器直爬梯与环形作业平台结构

　　这套结构主要配套立式承压储罐使用，常见于石油化工、精细化工、食品发酵、环保水处理等行业的现场安装场景，核心作用是给运维、检修人员提供稳定的上下通行路径与高处作业落脚点，解决立式高耸设备顶部阀门、仪表、人孔操作时的登高作业难题。从实际工程落地的角度看，这类附属结构的设计首先要匹配设备本体的安装边界，本次配套的立式筒体公称直径为2600mm，所有平台、爬梯的固定点都要贴合筒体外壁的曲率，不能出现安装时贴合间隙过大导致的焊接应力集中问题。设计过程中首先要梳理作业需求：设备下部的环形平台对应筒体下部的出料口、排污口、液位计接口位置，中部直爬梯沿筒体母线垂直布置，每间隔一段距离设置护笼圈与纵向拉筋，防止人员攀爬时失足坠落，

　　上部的环形平台围绕设备上封头的人孔、安全阀、压力表接口布置，平台宽度要满足两人侧身交会的通行需求，护栏高度符合高处作业的防护要求，踢脚板做满焊处理，防止工具、螺栓等小物件从平台边缘坠落伤人。结构选型上，爬梯踏步采用防滑花纹钢板弯折成型，踏步间距控制在人员抬脚舒适的区间，避免步距过大导致攀爬疲劳；平台的铺板同样采用花纹钢板，预留排水孔防止雨天积水打滑，平台支撑采用型钢三角架，一端焊接在筒体预先焊接的预焊件上，避免现场安装时直接在承压筒体上随意施焊破坏设备本体的承压性能。设计时还要考虑现场的安装工况，整套爬梯与平台做分段模块化拆分，每段的重量控制在现场常用吊装设备的起吊范围内，不需要动用大型吊机就能完成高空拼接，

　　降低现场安装的成本与难度。另外要考虑运维的长期使用需求，所有钢结构的棱角都做倒钝处理，避免人员磕碰受伤，护栏的横杆间距符合安全规范，防止人员从间隙滑落，爬梯与筒体之间预留足够的脚部空间，避免攀爬时脚尖磕碰筒壁。在结构受力校核上，要考虑平台区域的均布活荷载，满足人员站立、携带检修工具时的承重要求，支撑三角架的型钢选型要经过受力验算，在满荷载工况下的挠度控制在允许范围内，避免平台出现明显晃动感影响作业安全。爬梯的护笼结构从人员攀爬时可能坠落的起始高度开始设置，一直延伸到上部平台的入口处，护笼的纵向拉筋均匀分布，能在人员失足时起到有效阻挡作用。上下平台的入口处设置可开合的安全门，门体采用自闭合结构，人员通过后自动关闭，

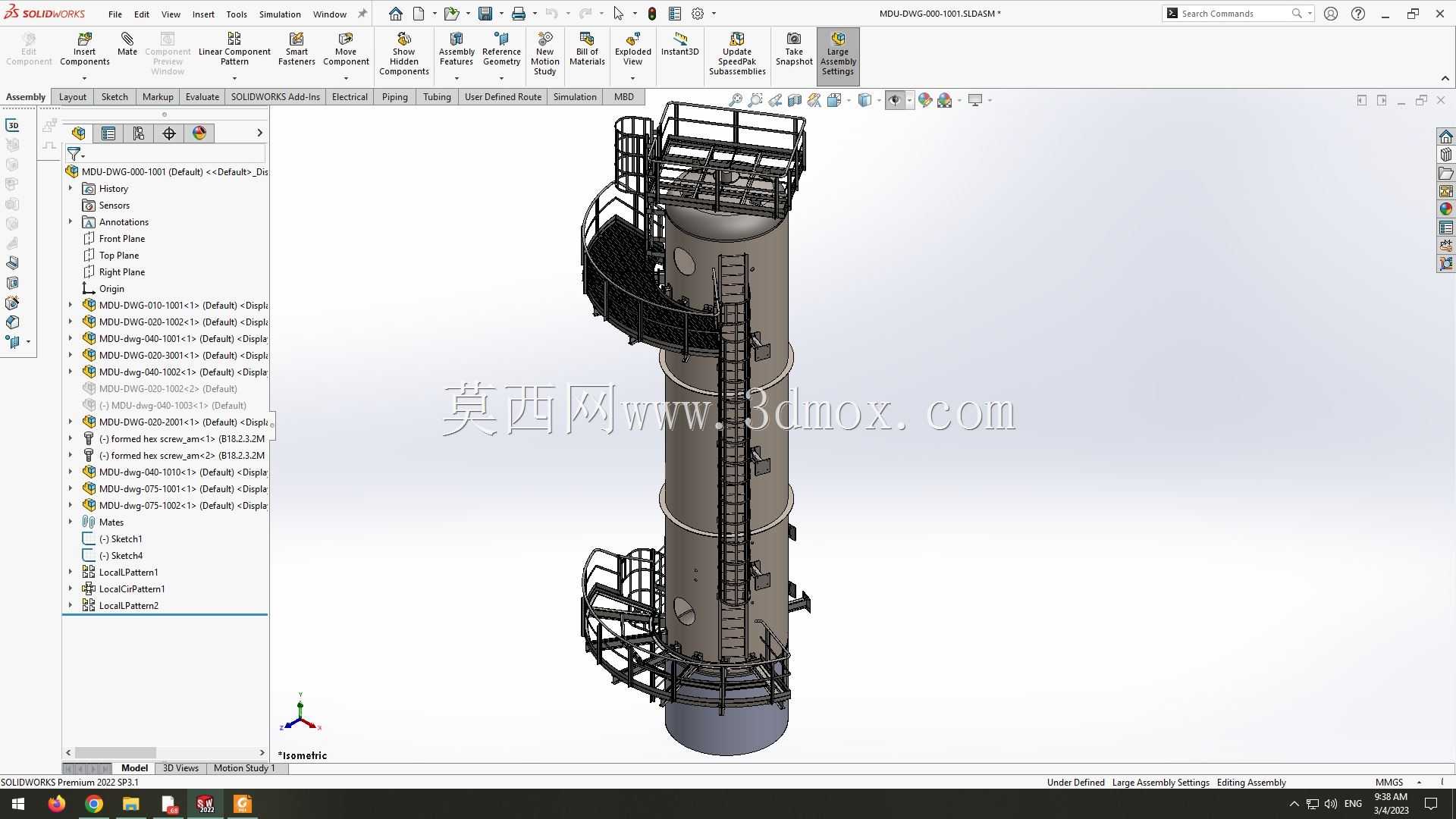

　　防止平台边缘出现无防护的开口。这套结构的设计没有冗余的装饰性构件，所有部件都服务于通行、作业、防护的核心功能，安装完成后与设备本体形成统一的整体，既不会额外占用过多的厂区平面空间，又能完全覆盖设备所有需要人工操作的接口位置，日常巡检时人员可以沿着爬梯逐层检查筒体的焊缝、仪表读数，检修时可以在平台上放置小型工具、拆卸的零部件，不需要额外搭设临时脚手架，大幅缩短设备检修的准备时间，也降低了临时作业的安全风险。对于不同直径的立式设备，这套结构的设计逻辑可以通用，只需要调整环形平台的曲率半径、爬梯的固定点间距、支撑三角架的长度，就能快速适配不同规格的立式储罐、反应塔类设备，建模过程中所有的安装孔位、焊接坡口都做了细节还原，能直接导出工程图用于下料预制，减少现场二次修改的工作量。
