基于T8丝杆与线性导轨的可调行程执行机构

项目分类:通用机械零部件 发布时间:2024-02-04 ID:733006
  • 基于T8丝杆与线性导轨的可调行程执行机构
  • 基于T8丝杆与线性导轨的可调行程执行机构
  • 基于T8丝杆与线性导轨的可调行程执行机构
  • 基于T8丝杆与线性导轨的可调行程执行机构
  • 基于T8丝杆与线性导轨的可调行程执行机构
  • 基于T8丝杆与线性导轨的可调行程执行机构
  • 基于T8丝杆与线性导轨的可调行程执行机构

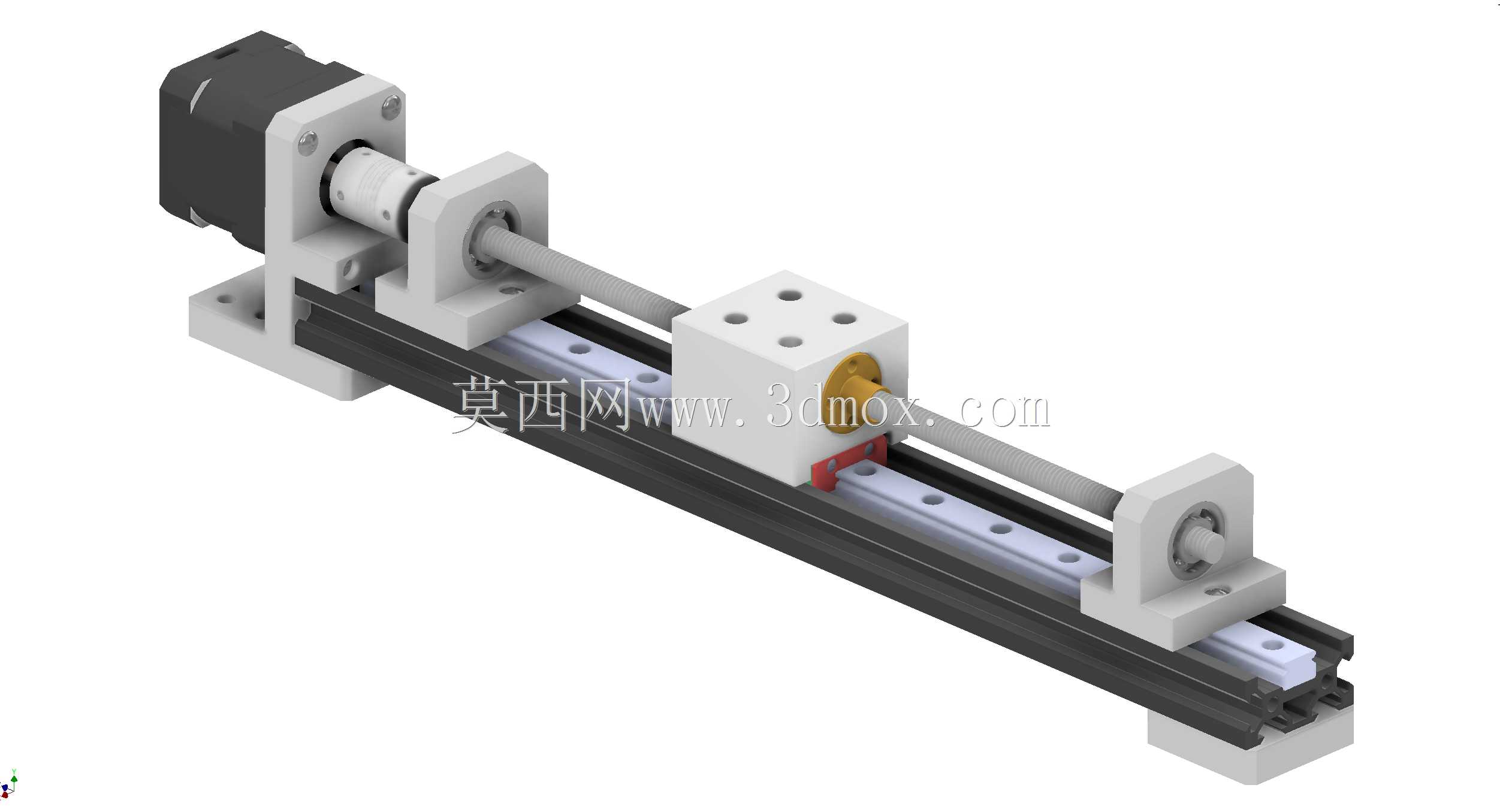

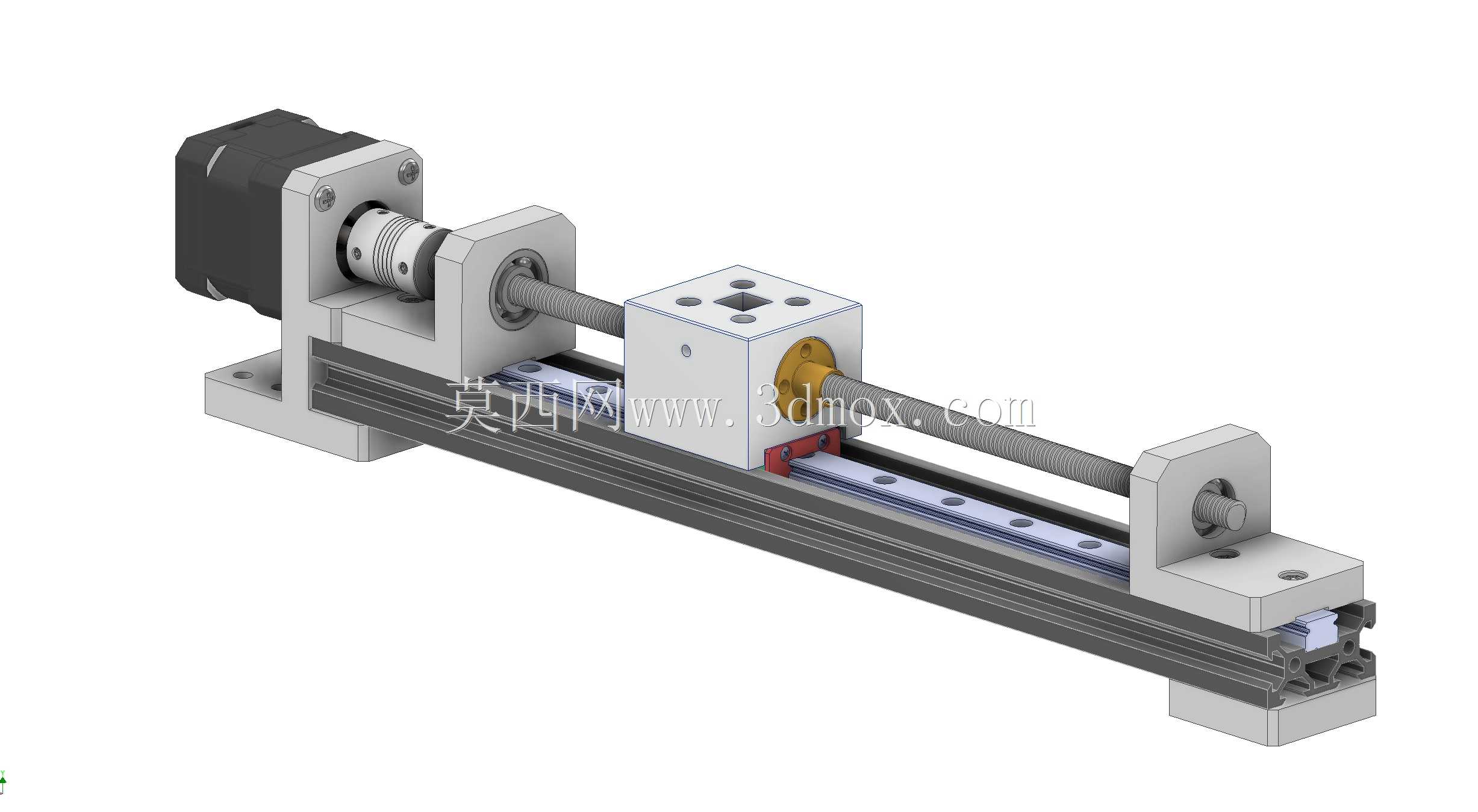

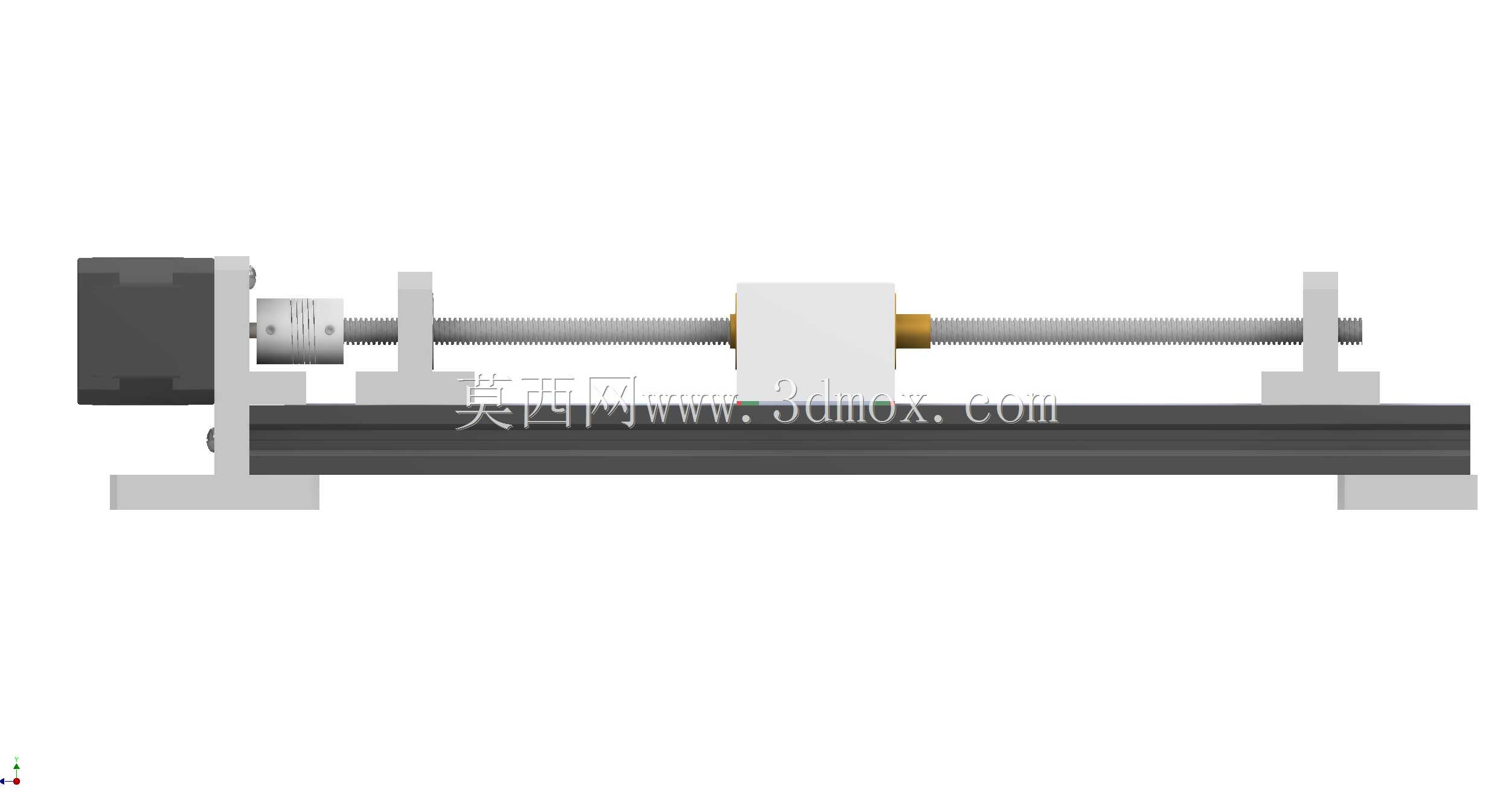

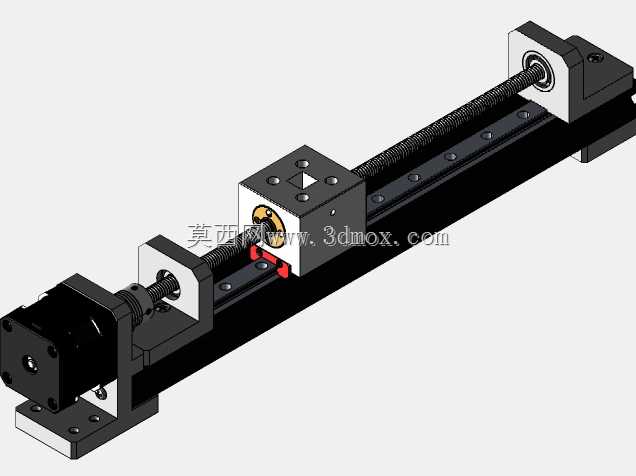

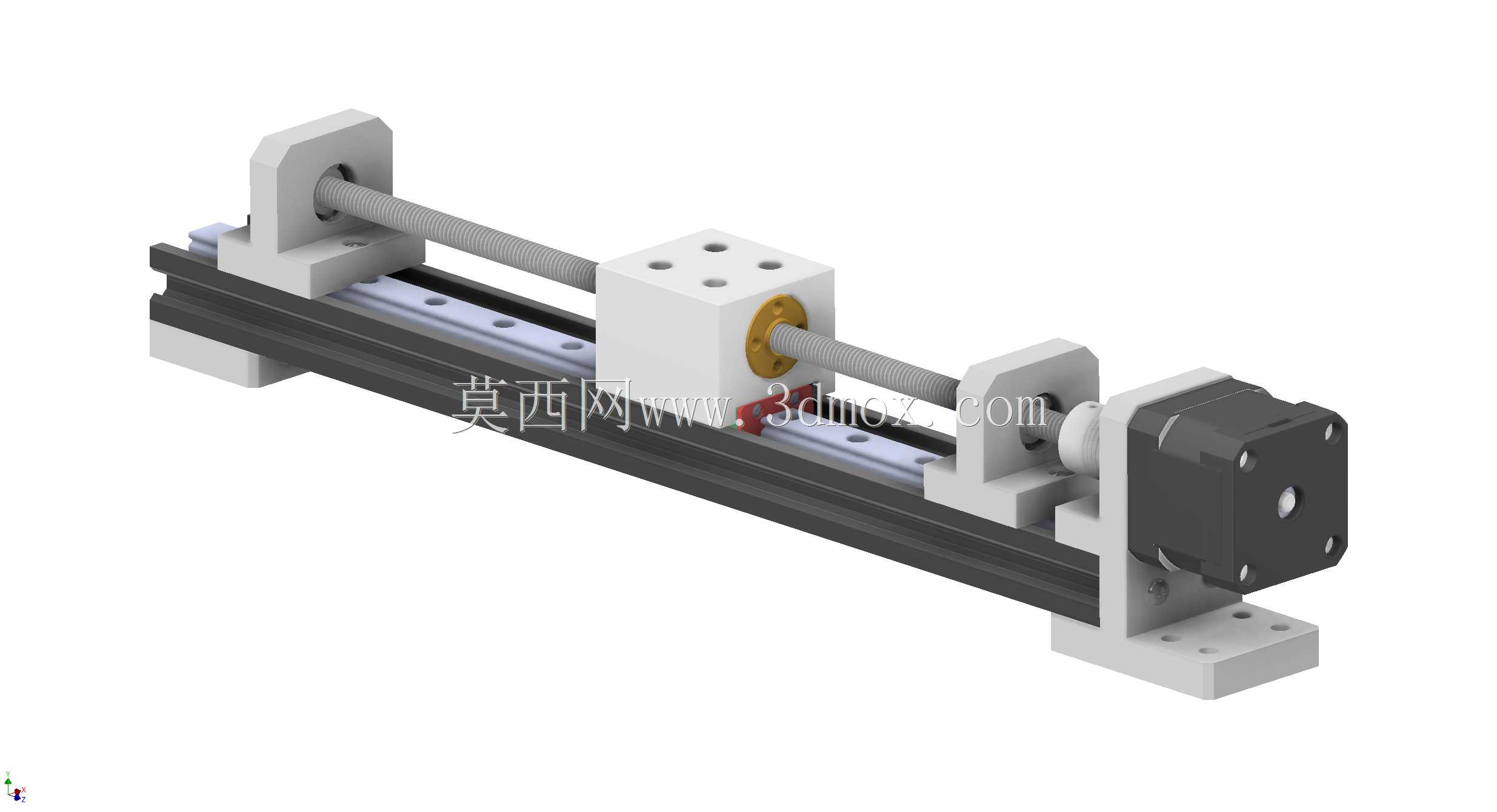

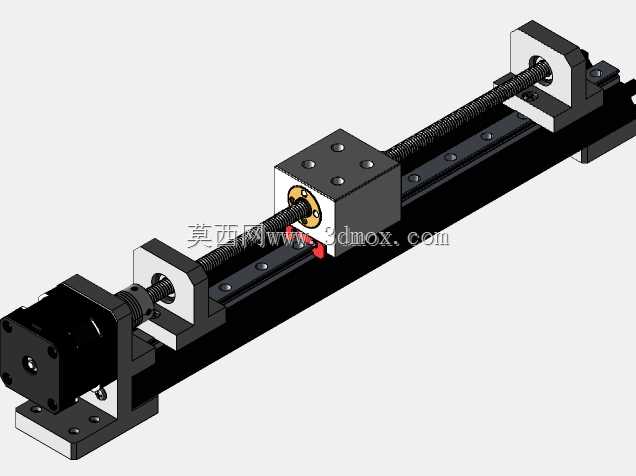

  这款线性执行机构的核心传动采用T8梯形丝杆搭配mg12h线性导轨的组合,整套模组以Vslot 4020铝型材作为承载基座,在小型自动化工位、教学实验台、轻型物料推送场景中有着极高的适配性。从实际落地的工况来看,这类轻载直线执行机构常被用于小行程范围内的点位推送、工件定位、检测工位的位移调节,尤其是教学场景下的机电一体化实训,学生可以通过拆解、组装这套机构,直观理解丝杆传动的导程特性、导轨的负载导向作用、电机与丝杆的同轴度校准逻辑,相比重型工业线轨模组,这套结构的零件可视化程度更高,没有复杂的防尘罩、密封结构遮挡传动路径,实训过程中可以直接观察丝杆螺母副的运动状态、导轨滑块的滚动配合细节。

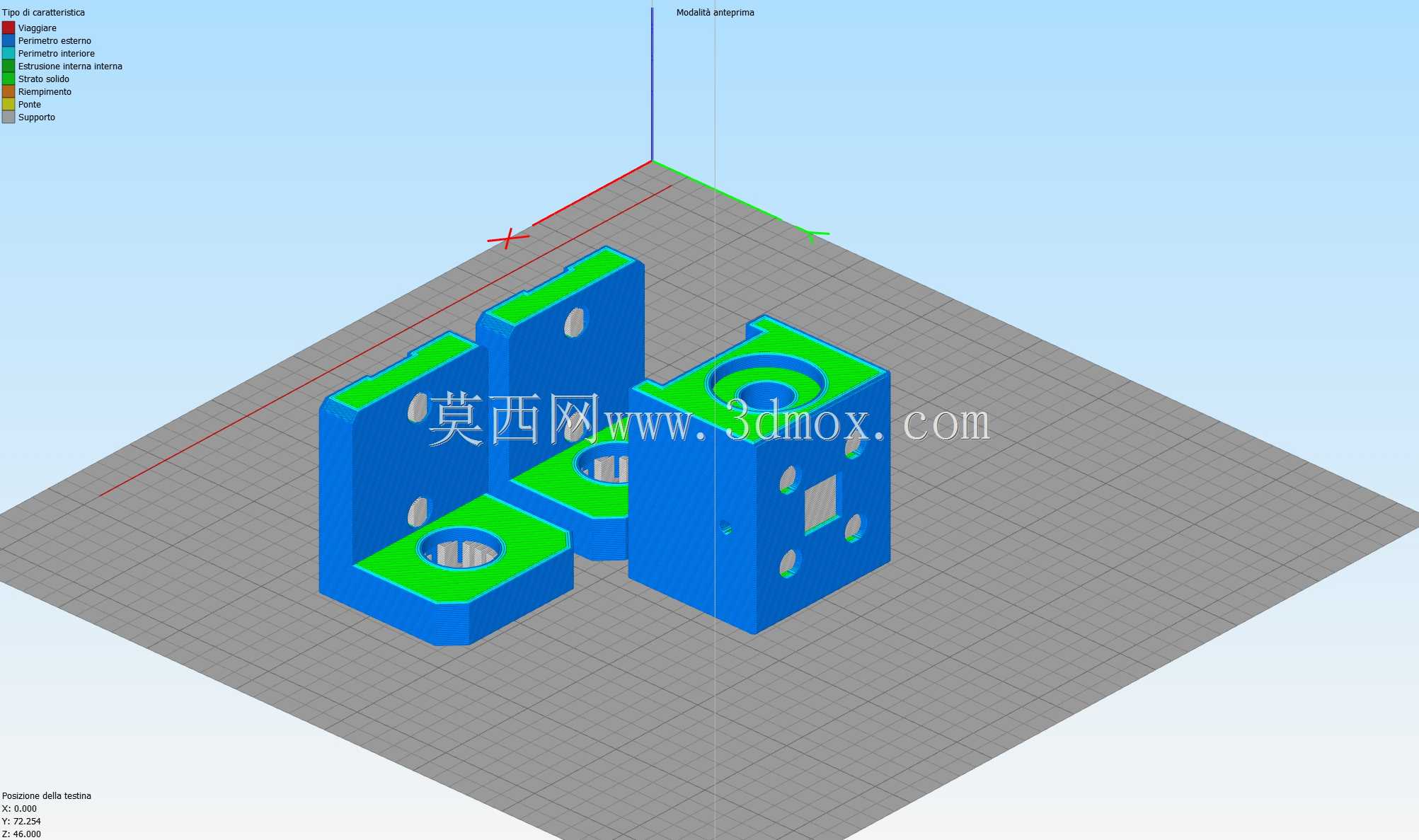

  设计层面,这套机构做了两种适配版本的结构预留,常规紧配版本的安装孔位采用标准公差配合,组装后整体刚性更强,适合对重复定位精度有一定要求的轻载推送场景;而轴孔间隙稍大的版本,是专门针对3D打印加工场景做的公差补偿,因为桌面级FDM3D打印的零件往往存在0.1-0.3mm的尺寸收缩误差,适当放大轴孔配合间隙后,不需要二次打磨修配就能完成组装,虽然配合间隙略有增加,但对于教学演示、低速轻载的应用场景完全足够,反而降低了非机加工条件下的组装门槛。整套机构的动力输入端采用标准步进电机安装位,通过梅花联轴器将电机输出轴与T8丝杆直连,联轴器的缓冲结构可以抵消少量的安装同轴度误差,避免电机轴受径向力出现过早磨损。两端的丝杆支撑座采用立式轴承固定结构,一端做轴向定位限制丝杆窜动,另一端做浮动支撑补偿丝杆的热伸长量,这种支撑结构在长度500mm以内的短行程丝杆模组中非常常见,既保证了丝杆转动的稳定性,又不会因为过定位增加转动阻力。

  安装边界上,整套机构的基座采用标准4020铝型材,型材本身的槽宽为8mm,兼容标准M5/M6T型螺母,不需要额外加工安装孔,就可以直接固定在铝型材框架、实验台面板、小型设备的安装基板上,横向安装孔位的间距与标准20系列铝型材的孔位完全对齐,用户可以根据实际需要的行程裁剪铝型材长度,只需要更换对应长度的T8丝杆,就能快速调整模组的有效行程,不需要重新设计两端的支撑座和滑块连接结构。滑块部分的安装面预留了四个M4螺纹孔,呈标准方形排布,可以直接装夹小型工装夹具、检测传感器、气动吸嘴等末端执行件,滑块侧面预留了螺母锁紧位,可以根据需要加装行程限位碰块,配合光电开关或者机械限位开关实现硬限位保护,避免滑块超程脱出导轨。

  从实际使用的负载特性来看,这套机构因为采用了mg12h线性导轨作为导向件,相比光轴导向的同类丝杆滑台,侧向负载能力更强,运动过程中的偏转误差更小,在100mm/s以内的运行速度下,不会出现明显的卡顿或者爬行现象,适合低速、轻载的直线位移场景,比如3D打印机的Z轴升降、小型激光雕刻机的进给轴、教学实验台的物料推送、视觉检测工位的镜头位移调节等。整套结构的所有零件都采用标准化的工业零配件,没有定制异形件,维护更换成本极低,丝杆螺母采用消间隙铜螺母,可以通过调整螺母上的顶丝消除反向间隙,在需要频繁正反转的场景下,能够有效减少回程误差,提升重复定位的一致性。导轨部分采用标准MGN12线性导轨,滑块自带密封防尘结构,日常使用只需要定期在导轨滚道和丝杆表面涂抹少量润滑脂,就能保证长期运行的顺畅性,不需要复杂的维护保养流程。
