Fretboard Radiusing Jig

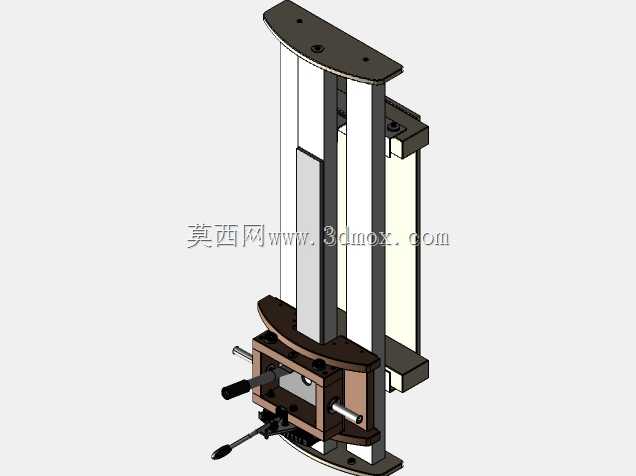

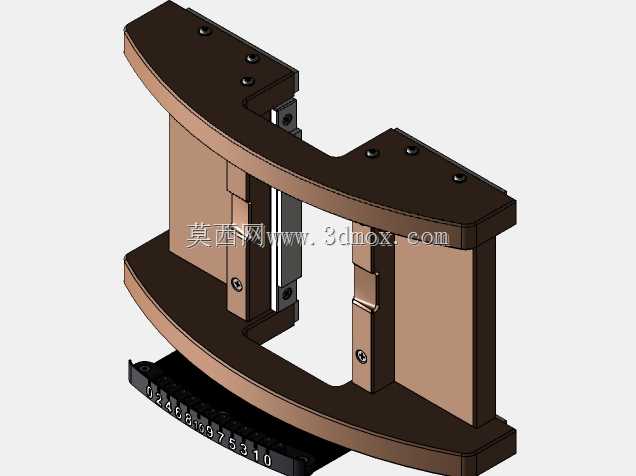

一种用于将吉他琴板倒圆的夹具，包括滑动框架、路由器支架和倒圆导轨。两个半径导向器（一个用于产生9.5”的颈部半径，另一个用于12”）在夹具上可互换。路由器支架设计用于容纳一系列路由器。设计中加入了一个分度系统，以加快倒圆过程，尽管为了简化夹具的构建，可以省略这一点。我制作了这个夹具，并进行了许多试验，用坯料生产圆角琴板。这些试验产生了一些修改，我已将这些修改纳入设计中。因此，如CAD模型和附图所示，夹具已被证明能够工作并生产出始终如一的精确琴板。夹具的一些部件是围绕我当时可用的零件和材料设计的，一些零件是从现有设备中提取的，并重新用于设计。其余部件由库存物品制成。所有制造的零件都可以手工制造，但角分度板和轴承套的塑料部件除外，这些部件需要进行3D打印（见STL文件）。但是，如果省略索引系统，则这些都不是必需的。（在这种情况下，轴承套可以用尺寸相当的橡胶管代替。）我已经上传了工程图纸，以帮助制造夹具。视频链接显示了在琴板坯料上布线半径的操作顺序动画
