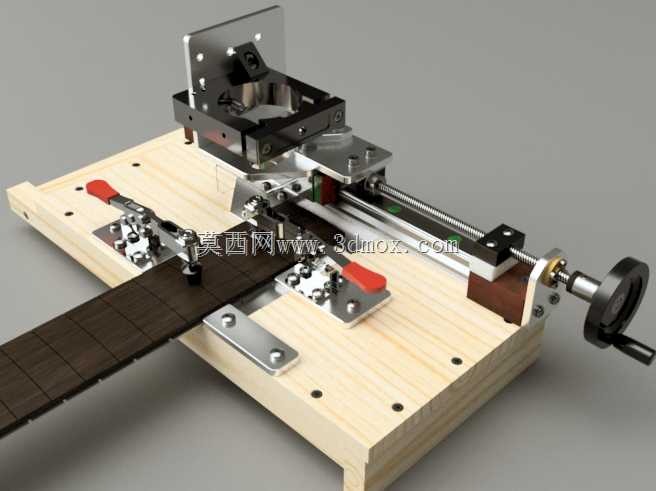

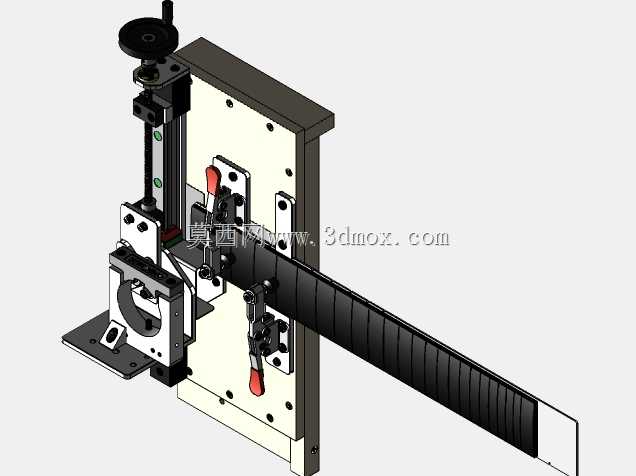

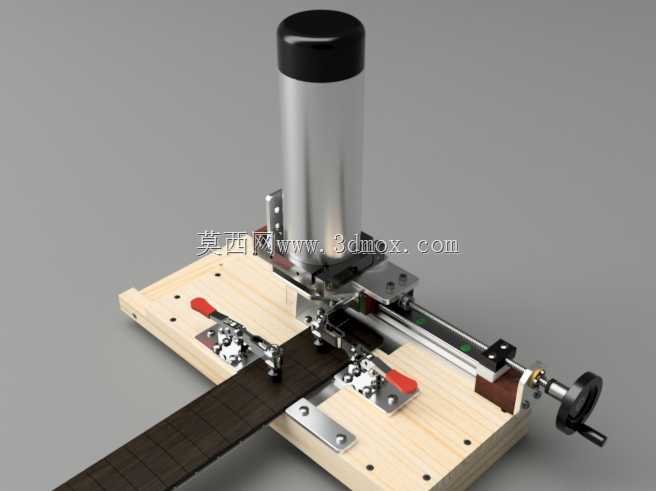

Fretboard螺母开槽夹具

该夹具用于在琴板上为芬达式螺母精确切割槽。它被设计成与琴格开槽模板结合使用，利用分度销精确定位琴板。纵向调节是通过使用位于特制调节板中的偏心螺母来实现的。垂直调整（螺母槽深度）是通过微调夹头中的路由器钻头位置来实现的。槽宽度由路由器钻头直径决定（例如，B.2mm）。我制作了这个夹具，并证明它可以在琴板上重复精确地制作螺母槽。夹具的一些部件是围绕我当时可用的零件和材料设计的，一些零件是从现有设备中提取的，并重新用于设计。横移系统是围绕“现成的”组件构建的，包括一个线性导向架和；栏杆导螺杆和相关部件；和一个手轮。标准的水平拨动夹具用于固定琴板（附在琴格开槽模板上）。路由器安装系统使用“现成”的主轴安装。其余部件由库存物品制成。所有制造的零件都可以手工制造。我上传了工程图纸，以帮助制造夹具
