直线导轨滑块转轮块三维结构设计

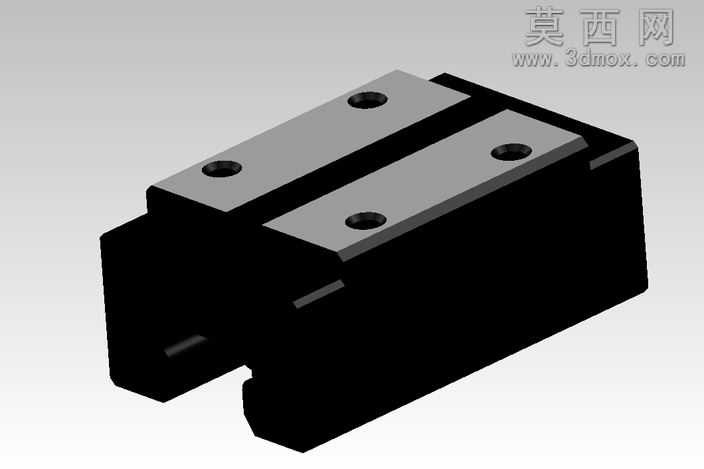

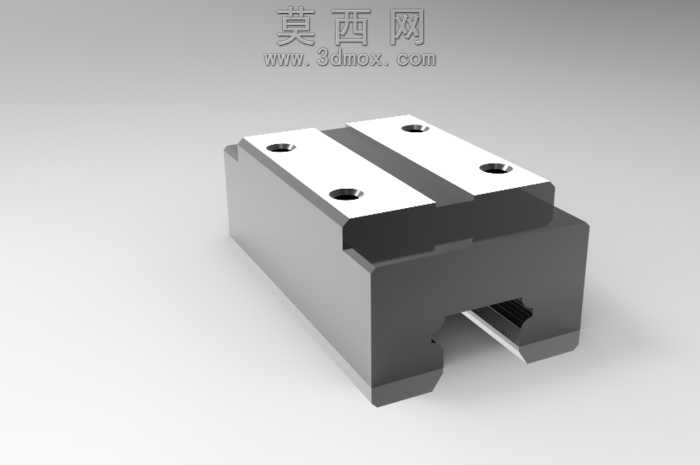

本作品为直线导轨配套滑块转轮块的三维建模设计，整体建模过程严格遵循机械零部件的实际生产尺寸规范，在三维软件中首先通过草图绘制勾勒出滑块的主体轮廓，以拉伸凸台命令构建出滑块的基体结构，针对滑块与导轨配合的内凹滑槽部分，采用拉伸切除结合倒角命令完成精准的型面加工，确保滑槽的弧度与尺寸能够完美匹配对应规格的直线导轨，保障后续运动过程中的顺滑度与导向精度。滑块顶部的安装孔位采用异型孔向导命令制作，精准还原沉头孔的深度与孔径参数，保证安装螺栓能够完全沉入孔内不突出安装平面，避免对其他配套部件的安装造成干涉。建模过程中对滑块的分体式压条结构做了单独的零件建模，通过装配约束将压条与主体基体完成配合，还原真实产品的装配逻辑，清晰展示滑块内部的滚珠循环通道结构，直观呈现转轮块的滚动传动原理。材质渲染阶段，将滑块主体部分赋予磨砂金属钢材材质，调整材质的粗糙度与金属度参数，还原工业导轨滑块表面的哑光金属质感，顶部压条部分赋予亮面不锈钢材质，通过明暗材质对比清晰区分不同的结构部件，滑槽内部的滚动体部分赋予高反光的轴承钢材质，突出精密传动部件的加工质感。渲染时采用柔和的工业产品打光方案，主光源从斜上方45度照射，辅以补光消除结构死角的阴影，清晰展现滑块的棱角、倒角与各个安装面的细节，同时通过环境光遮蔽效果强化结构的立体感，让整体渲染效果贴近真实工业产品的实物展示效果。设计过程中充分考虑滑块的实际使用场景，对所有棱边都做了符合工业规范的圆角或倒角处理，既避免应力集中提升部件的结构强度，也还原真实产品的加工工艺特征，整个模型的结构完整，装配关系清晰，可用于直线传动机构的虚拟装配验证、产品展示以及相关机械结构的教学演示使用。
