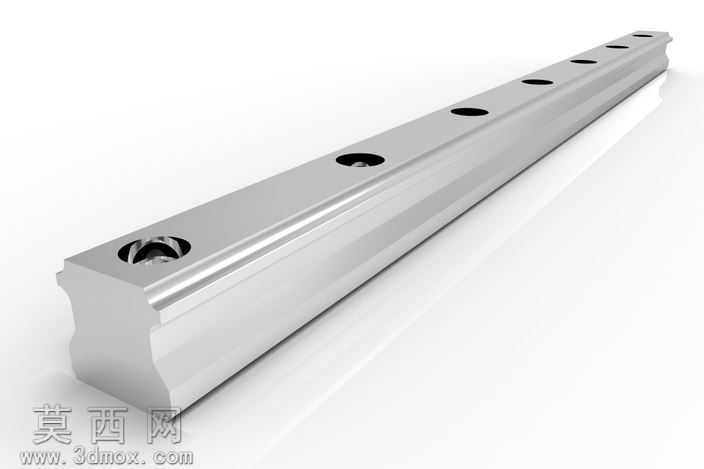

直线线性导轨400mm规格结构设计

本模型为线性直线导轨的三维参数化设计作品，整体建模过程严格遵循机械设计标准规范，首先以导轨的公称长度400mm、安装孔位间距、导轨截面轮廓尺寸为核心基准，在三维建模环境中先绘制导轨的基准截面草图，对导轨两侧的滚道圆弧轮廓、安装基准面、侧边定位倒角进行精准的尺寸约束，确保截面轮廓的形位公差符合直线导轨的通用设计要求。完成截面草图后通过拉伸特征生成导轨的基础实体，随后按照标准安装孔的排布规则，在导轨顶面等距创建沉头安装孔特征，对每个孔的沉头深度、通孔直径、孔口倒角进行参数化设置，保证孔位的同轴度、位置度满足实际装配需求。建模过程中对导轨两端的工艺倒角、棱边去毛刺特征进行了细致处理，还原真实机加工零件的工艺细节，避免锐边结构带来的装配干涉问题。材质渲染阶段采用金属磨砂不锈钢材质，调整材质的反射率、粗糙度参数，模拟经过精密磨削加工的导轨金属表面质感，对滚道接触面设置略高的反光度，体现该部位高精度加工的表面特性，同时添加柔和的环境光影效果，清晰呈现导轨的轮廓结构与各部位的细节特征。结构设计上该导轨为标准滚柱直线导轨的导轨条部分，顶面的等距安装孔用于将导轨固定在设备安装基准面上，两侧的对称滚道轮廓用于配套滑块的滚动体循环运动，整体截面采用对称式设计，保证受力均匀，可承受多方向的额定载荷，适用于各类需要直线往复运动的机械传动场景。设计过程中充分考虑了零件的加工工艺性与装配便利性，所有特征均符合常规金属切削加工的工艺要求，无无法加工的异形结构，各安装尺寸、配合尺寸均预留了合理的公差范围，可直接用于机械设计方案的配套选型参考、装配模拟验证以及相关传动结构的设计教学演示，能够直观展示直线导轨的基础结构形态与安装特征。
