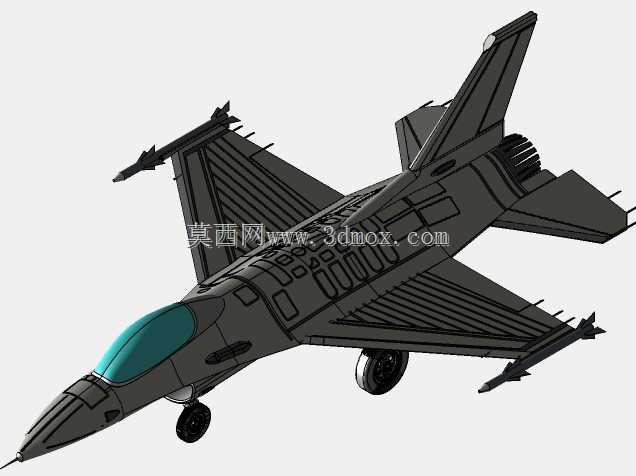

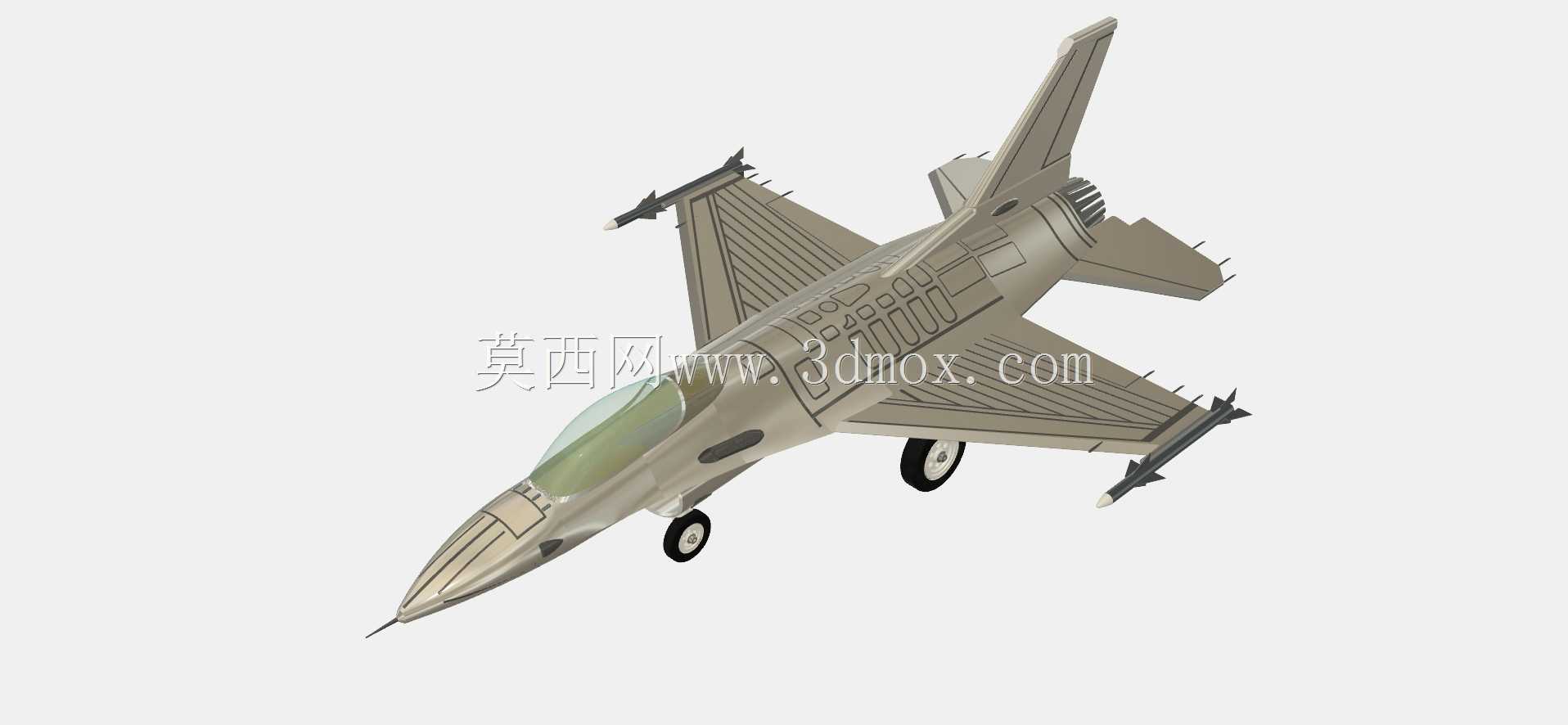

F16战隼战斗机整机结构三维数模

　　该三维数模完整还原了F16战隼战斗机的整机结构与外部挂载布局，可用于航空装备结构认知、教学演示、仿真场景搭建等多个工程场景。在航空教学领域，该模型可作为飞行器结构课程的具象化教具，帮助学员快速理解单发轻型战斗机的总体布局逻辑，区分机身、机翼、尾翼、起落架、外挂武器等各系统的位置关系与连接边界；在防务仿真场景搭建中，该模型可直接导入视景仿真系统，作为空中作战单元的可视化载体，匹配不同分辨率的渲染需求，无需额外进行外部结构的逆向重构。

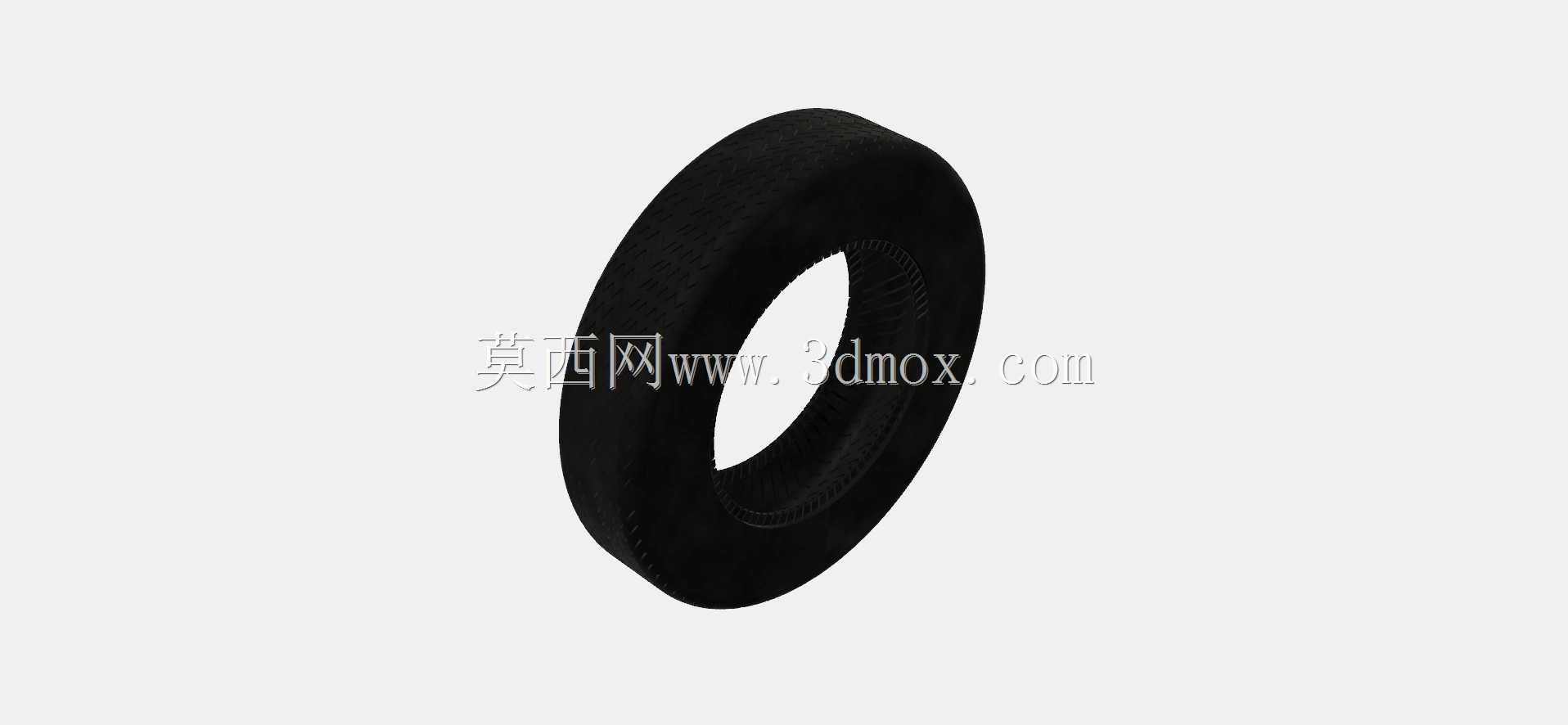

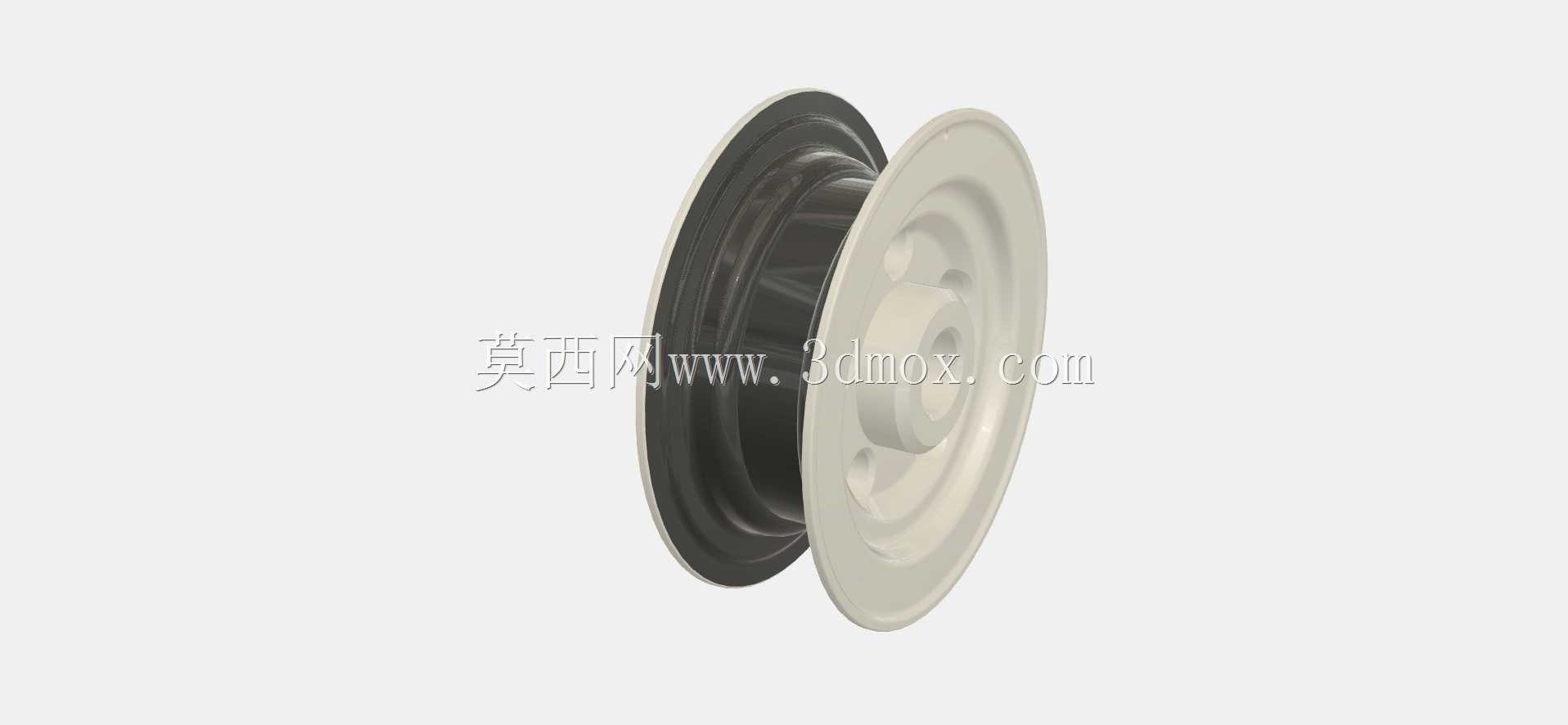

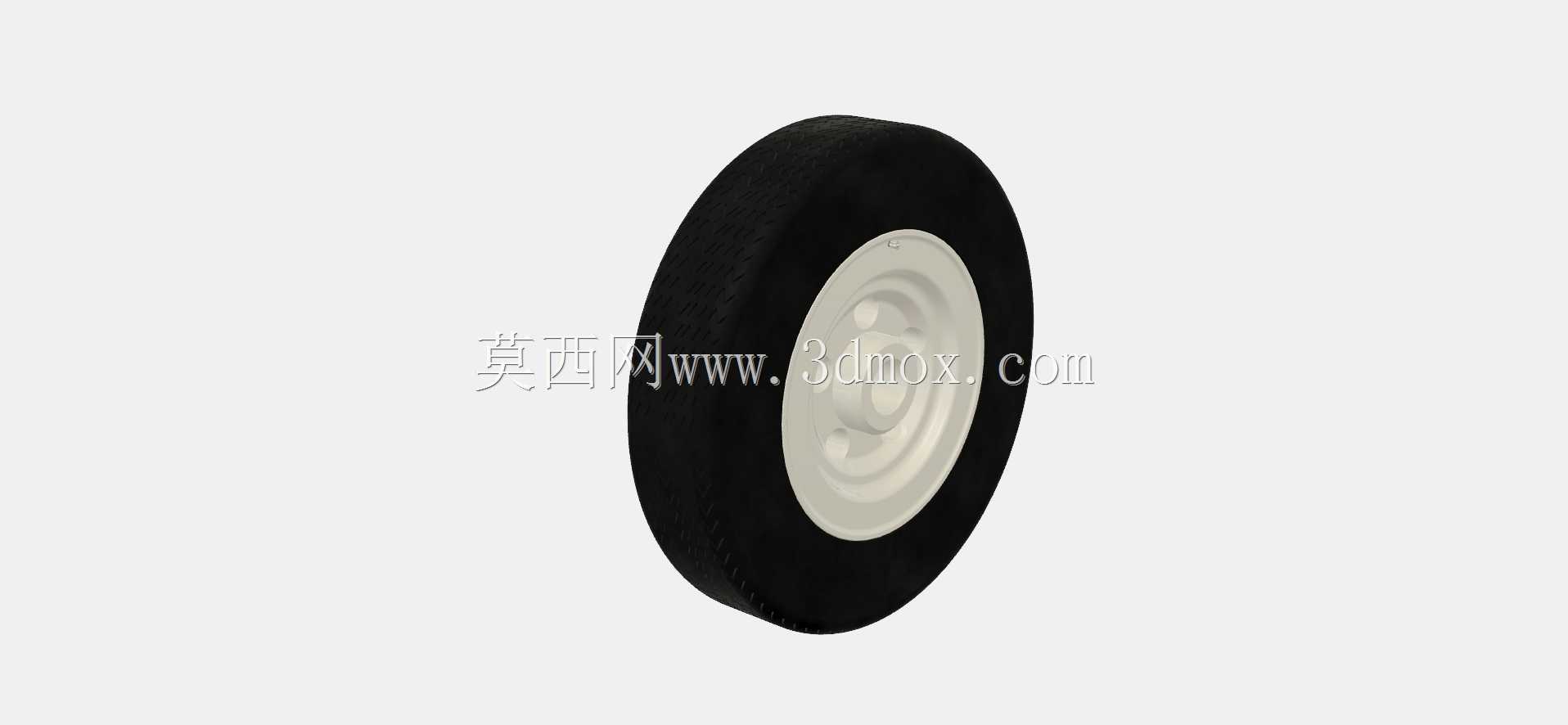

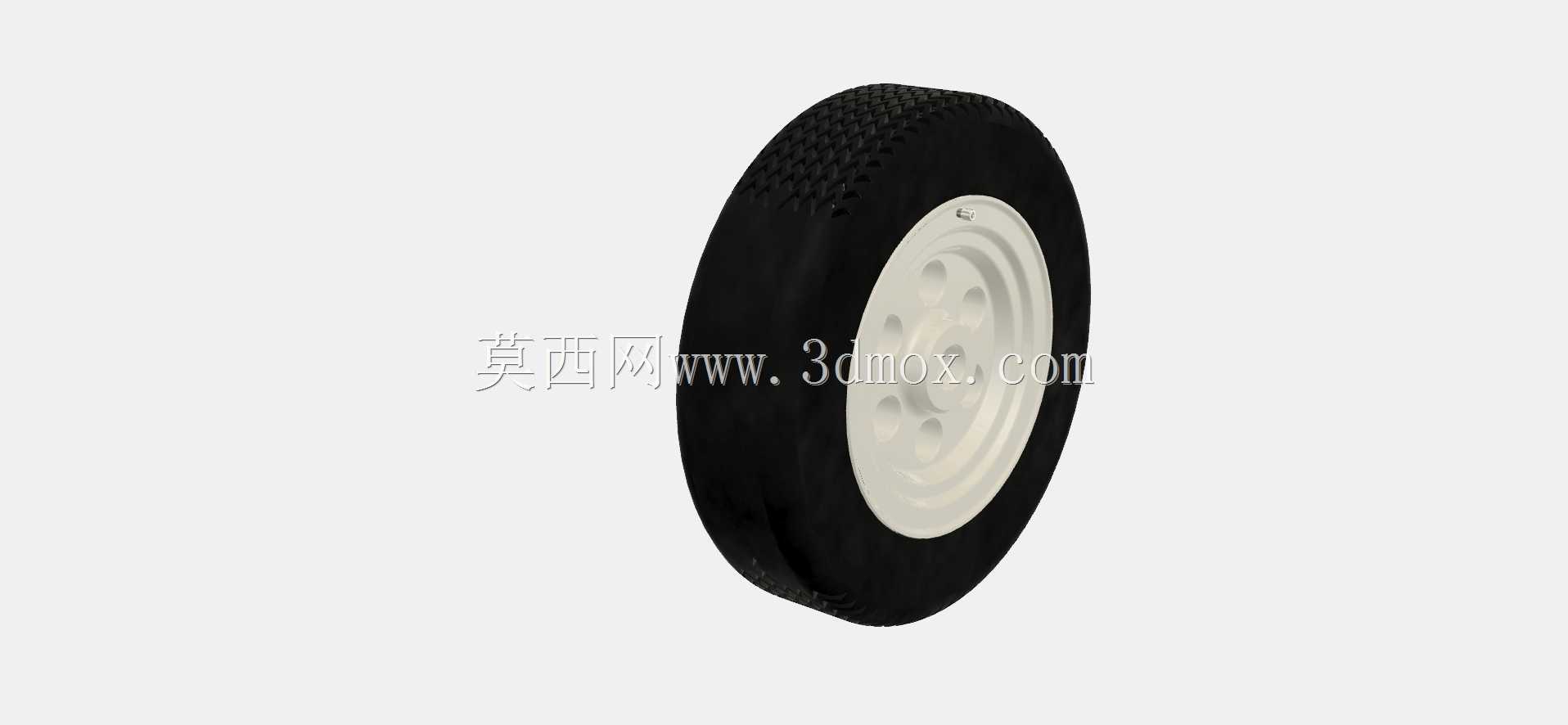

　　从实际用途来看，该数模覆盖了F16战斗机执行制空作战、对地打击任务时的典型外部构型，机身两侧的导弹挂架、翼下副油箱挂点均按照实机安装位置还原，可直观展示不同任务挂载下的整机轮廓变化，为挂载方案的可视化验证提供基础参照。模型的起落架部分按照前三点式布局设计，前起落架位于机头下方进气道后侧，主起落架收纳于机翼根部与机身衔接的舱段内，起落架支柱长度、机轮直径的比例均符合实机的收放边界要求，可用于起落架收放机构运动干涉的初步校验。

　　功能特性层面，该数模采用实体建模逻辑构建，机身曲面按照面积律修型特征还原，边条翼从机头两侧延伸至机翼前缘，可清晰展示大迎角飞行时的涡流生成路径对应的外形特征；单垂尾与全动平尾的相对位置、舵面偏转的铰接边界均做了结构区分，可直接用于尾翼操纵效率的定性分析。座舱盖采用整体式水泡形设计，风挡与座舱盖的衔接处曲面过渡顺滑，飞行员座椅的安装位置、座舱内部的空间轮廓均按照实机的座舱布局做了简化还原，可满足座舱人机工程分析的基础需求。进气道采用腹部进气布局，进气口与机身的衔接曲面、附面层隔道的结构间隙均有明确体现，可用于进气道位置与机身结构干涉的初步检查。

　　设计思路上，该数模遵循从总体轮廓到局部细节的建模逻辑，首先确定整机的长度、翼展、机高的基准比例，以机身轴线为基准搭建全机的坐标体系，依次完成机身主曲面、机翼翼型、尾翼结构的构建，再逐步添加起落架、外挂武器、座舱细节等附属结构。建模过程中严格控制各部件的安装边界，机翼与机身的对接面完全贴合，无错位或间隙，平尾、垂尾与机身尾部的连接位置符合实机的结构受力点分布，外挂武器与挂架的连接接口尺寸匹配，可直接用于挂载方案的快速替换。

　　外形尺寸与安装边界方面，该数模的整机长度、翼展、机高比例严格匹配实机的公开尺寸参数，机头雷达罩的锥度、机身截面的变化趋势均符合实机的气动外形要求；机翼的后掠角、展弦比、相对厚度按照F16的翼型参数还原，襟翼、副翼的舵面分界线清晰，可单独拆分用于舵面偏转的运动仿真。尾喷口位于机身尾部末端，与发动机舱的衔接段直径过渡均匀，尾喷口的调节片结构做了简化还原，可展示加力状态与非加力状态下的尾喷口轮廓差异。机身表面的口盖、检修舱门的位置均按照实机的维护布局做了标识性还原，可用于地面维护场景的可视化演示，地勤人员可通过模型快速定位各维护口盖的位置，初步判断维护操作的空间边界。
