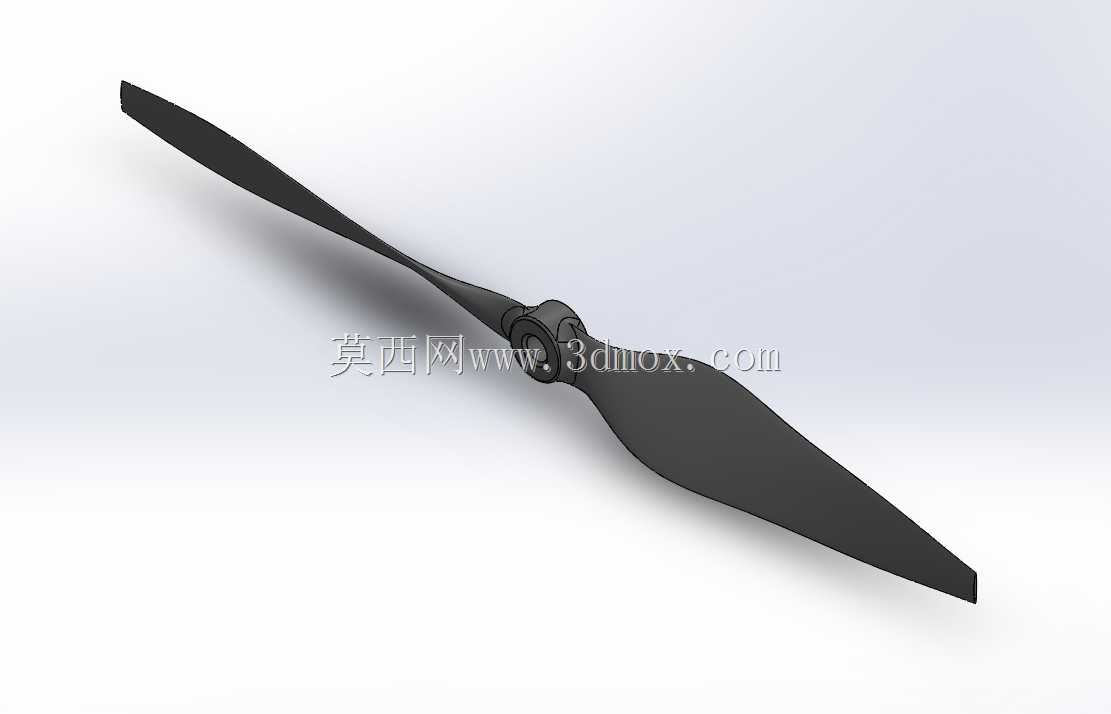

13英寸直径4英寸螺距航空螺旋桨结构

　　在航空模型与小型通用航空动力系统的选型与结构设计环节，螺旋桨作为直接将轴系旋转扭矩转化为空气推力的核心气动部件，其几何参数、翼型选型与安装适配性直接决定整套动力系统的效率输出与飞行表现。这款13英寸直径、4英寸螺距的双叶螺旋桨，主要适配小型固定翼航模、中型多旋翼无人机的动力输出端，可匹配常规外转子无刷电机的输出轴安装需求，覆盖从休闲航模飞行、工业巡检无人机到小型电动垂直起降试验平台的动力场景。

　　从实际工程应用的角度看，螺旋桨的直径参数直接决定其桨盘扫掠面积，在相同转速与输入功率下，更大的桨盘面积可以带动更多空气做功，在低速飞行阶段获得更高的推进效率，13英寸的直径规格刚好适配起飞重量在1.2kg-2.5kg区间的固定翼航模，或是单轴拉力需求在800g-1200g区间的多旋翼飞行平台，既不会因直径过大导致桨尖线速度过高引发气动噪声激增、结构载荷超限，也不会因直径过小导致单位推力下的电机功耗过高，缩短航时。4英寸的螺距参数对应螺旋桨每旋转一周在理想空气介质中前进的理论距离，该螺距规格兼顾平飞阶段的巡航效率与起降阶段的拉力储备，在中等油门区间即可维持飞行器的巡航速度，不会出现螺距过大导致低速下电机负载过高、启动电流激增，或是螺距过小导致高速飞行时桨叶“打滑”、推力增益不足的问题。

　　结构设计层面，这款螺旋桨采用对称双叶布局，相较于三叶或多叶螺旋桨，双叶结构的转动惯量更小，电机加减速的动态响应速度更快，适配航模飞行中频繁的油门调整需求，同时双叶结构的动平衡调校难度更低，量产时的成品一致性更容易控制。桨叶的翼型沿展向做了渐变设计，桨根区域相对厚度更大，用于承担旋转过程中的离心载荷与气动弯曲载荷，保证桨叶在最高工作转速下不会出现过大的弹性形变，避免桨叶形变导致螺距实际值偏离设计参数、拉低推进效率；从桨根到桨尖，翼型相对厚度逐渐减小，桨叶弦长也逐步收窄，同时配合适度的几何扭转，让不同展向位置的翼型剖面都能在工作转速下处于合适的迎角区间，避免桨尖部分先出现失速，提升整体气动效率的同时降低诱导阻力。中心安装座采用一体化的轴孔与压紧面设计，可适配常用的电机输出轴径，安装时通过桨垫与压紧螺母即可完成固定，安装座与桨叶的过渡区域做了圆弧加厚处理，避免应力集中导致高速旋转时桨根断裂，安装座的端面平面度控制在合理公差范围内，保证装配后桨叶的旋转平面与电机轴垂直，降低高速旋转时的振动值。

　　在安装边界的适配设计上，这款螺旋桨的整体厚度、桨根宽度都做了适配性优化，安装后不会与电机座、机臂结构产生运动干涉，桨尖与相邻结构的安全距离满足常规飞行器的设计要求，避免飞行过程中桨叶剐蹭结构引发射桨事故。从实际使用场景的适配性来看，该螺旋桨的气动特性既可以满足固定翼航模的前飞推进需求，在合适的电机搭配下也可用于多旋翼飞行器的垂直升力提供，在日常的结构设计选型中，设计人员可以直接参考该模型的几何参数完成动力系统的匹配校核，也可基于该模型的翼型与扭转参数做针对性的改型设计，比如调整螺距适配更高的巡航速度，或是调整桨叶厚度适配更高的工作转速，缩短动力部件的开发周期。在建模逻辑上，该模型的曲面构建完全遵循实际桨叶的气动外形生成逻辑，从翼型剖面的坐标点入手，沿展向放样生成整体曲面，再对桨根与安装座的过渡区域做实体化合并，所有曲面的连续性都满足结构设计与后续仿真的要求，可直接导入仿真软件完成气动载荷计算、离心力强度校核，也可直接用于3D打印的样件制作，验证实际推力与效率表现。
