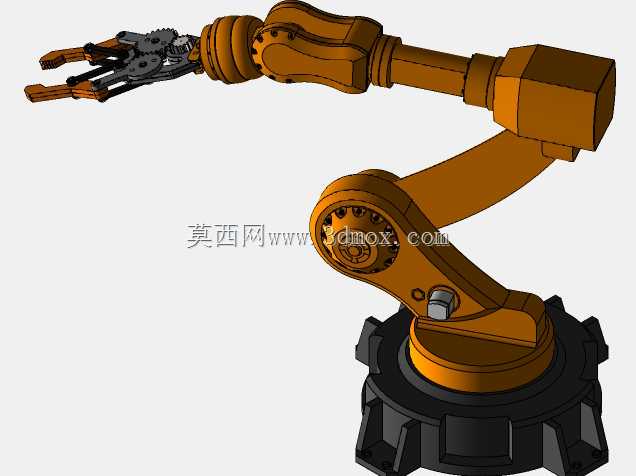

四自由度多关节工业机械臂结构设计

　　这款多关节机械臂的结构设计，核心围绕产线柔性作业的实际需求展开，从关节布局到末端执行器的选型，都贴合离散制造场景的通用作业要求。在汽车零部件加工的上下料工位，这类臂展适配的机械臂可完成机床工位间的工件转运，配合末端夹爪的开合行程，能覆盖从毛坯件上料、机加工序间转序到成品件下料的全流程动作，无需额外增设移栽机构即可打通单台机床周边1.2米半径内的作业范围，底座安装孔位的布局适配常见的机台侧边安装台面，固定时无需对原有产线地基做大规模改造，仅需通过螺栓锁紧即可完成安装定位，安装面的平面度要求控制在0.1mm以内，可保证底座回转过程的同轴度偏差不超差，避免长期运行出现关节异响的问题。

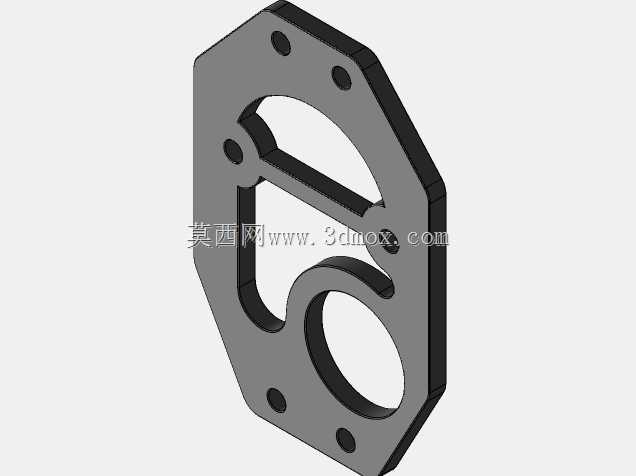

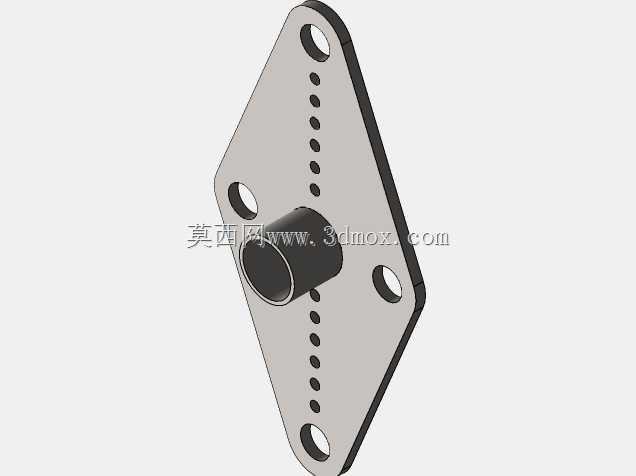

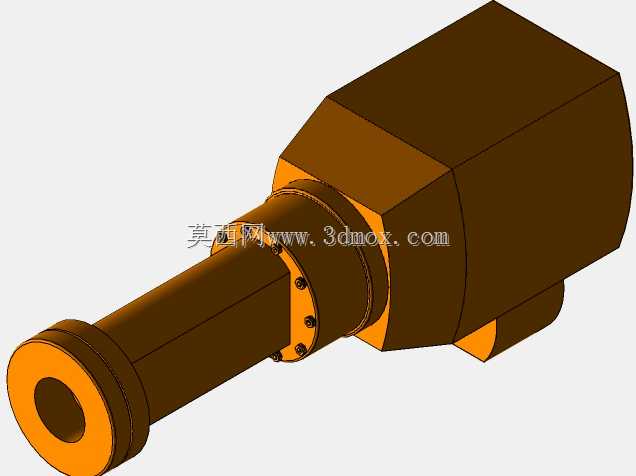

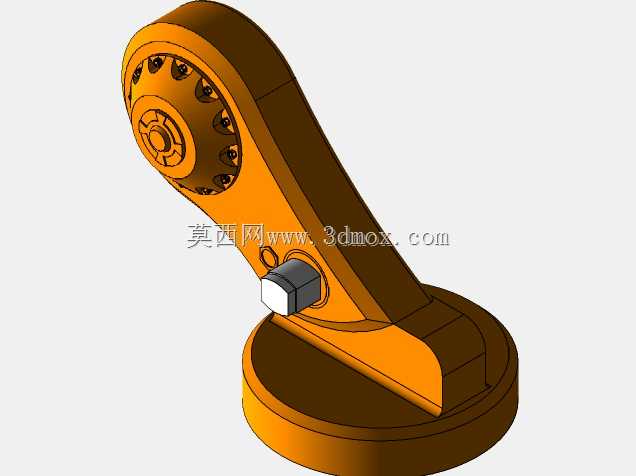

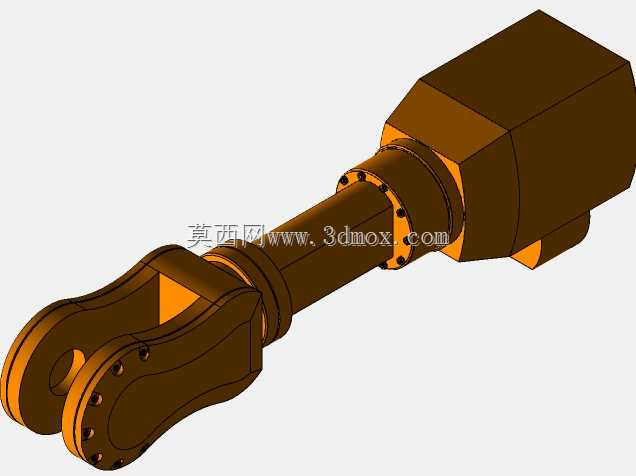

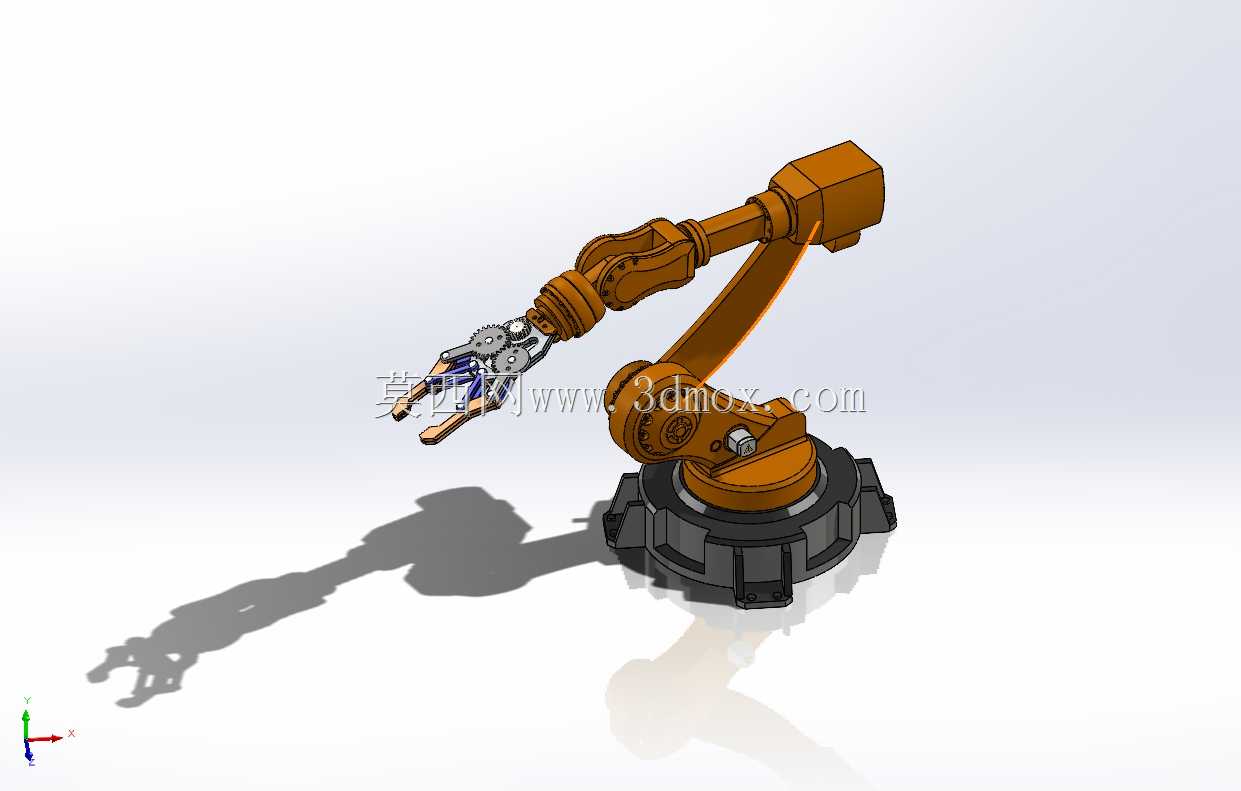

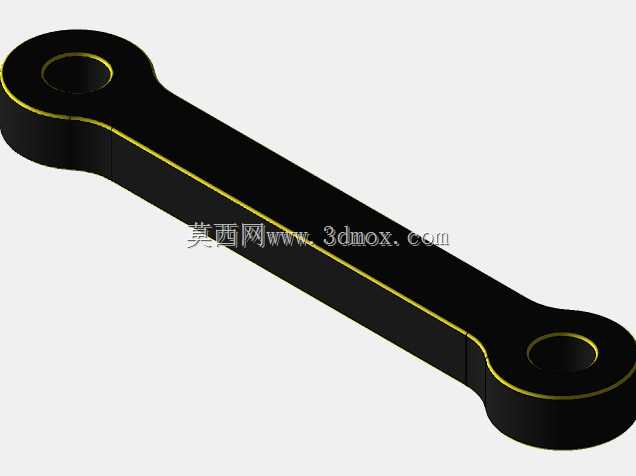

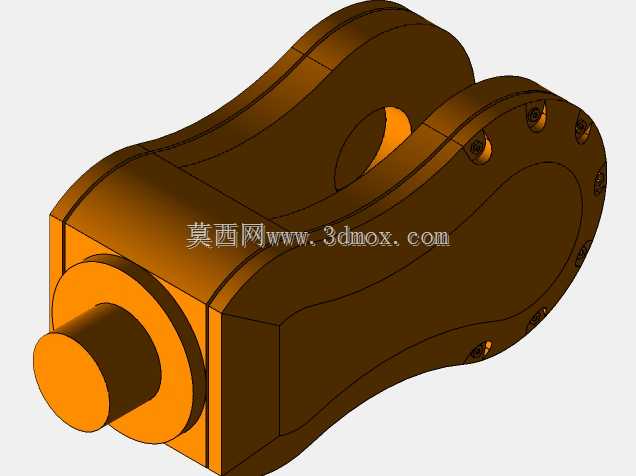

　　从结构设计逻辑来看，这款机械臂采用串联多关节布局，大臂与小臂的长度配比经过反复校核，在保证额定负载下末端重复定位精度的同时，尽可能压缩了臂体自身的回转干涉区域，大臂俯仰关节的布置位置避开了底座回转时的边缘轮廓，当机械臂处于折叠收纳状态时，整体外轮廓可控制在直径0.8米的圆柱空间内，方便产线布局时预留安全通道，不会过多占用车间的通行空间。关节处的传动结构采用内置走线设计，所有动力线缆与信号线缆都从臂体内部的穿线腔通过，避免外部走线在高速回转时出现线缆缠绕、剐蹭周边设备的问题，穿线腔的转角位置都做了圆弧过渡处理，可减少线缆长期弯折产生的疲劳损耗，延长线缆的使用寿命。

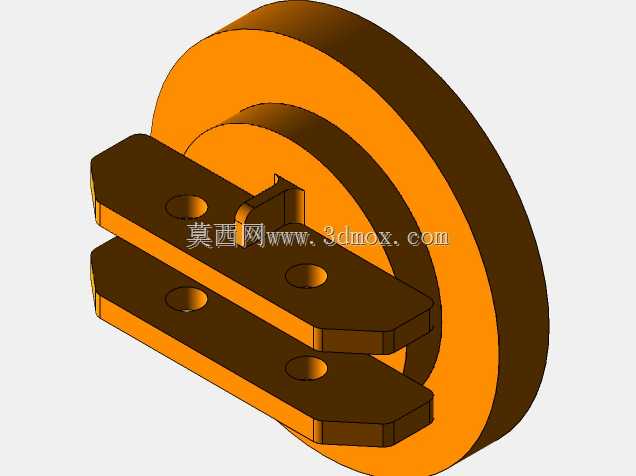

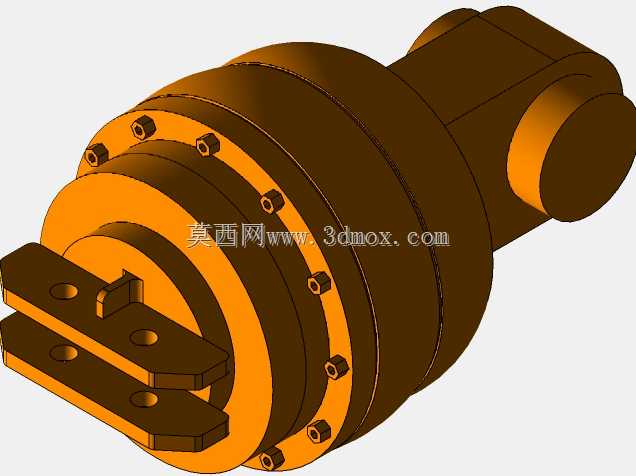

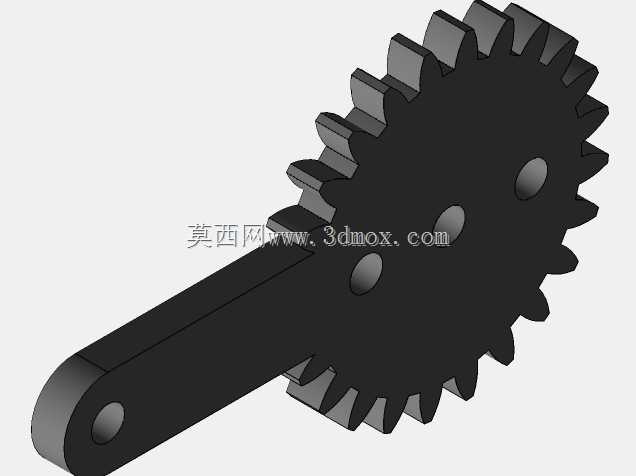

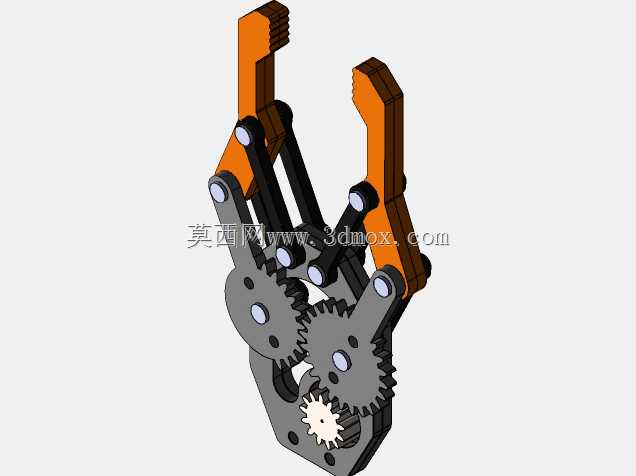

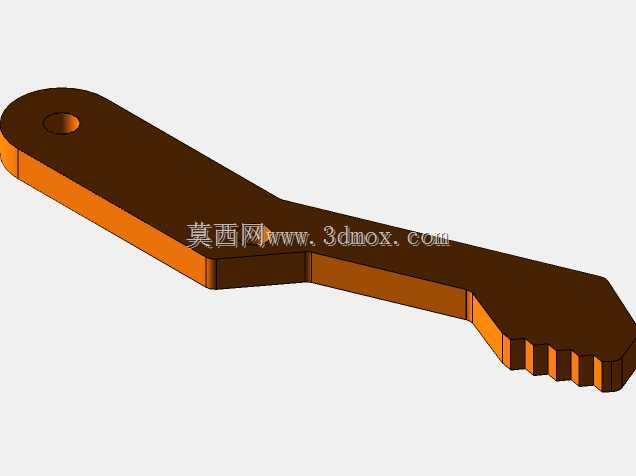

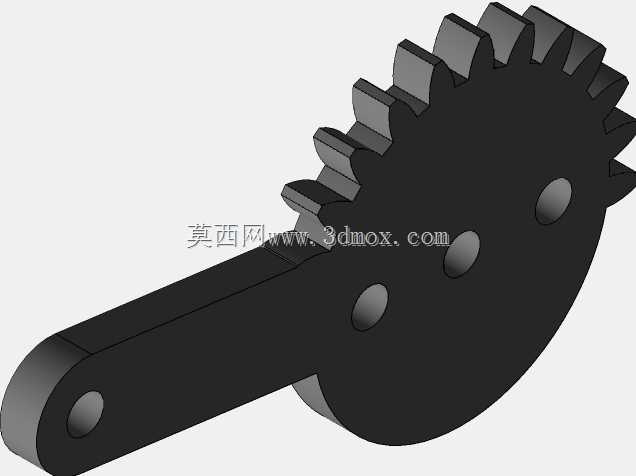

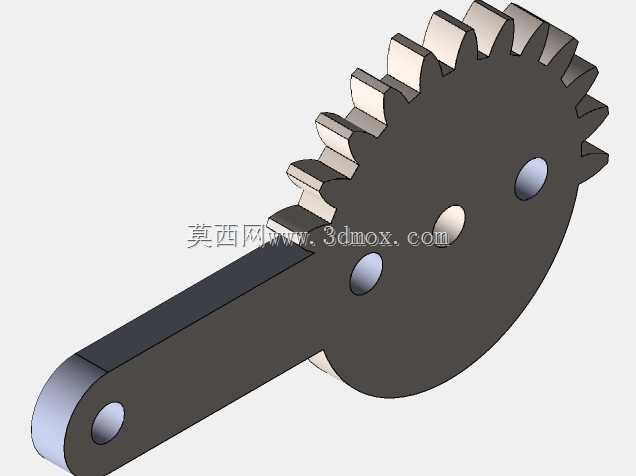

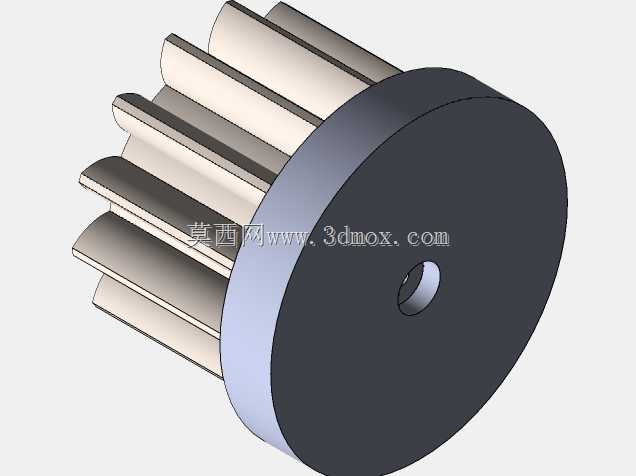

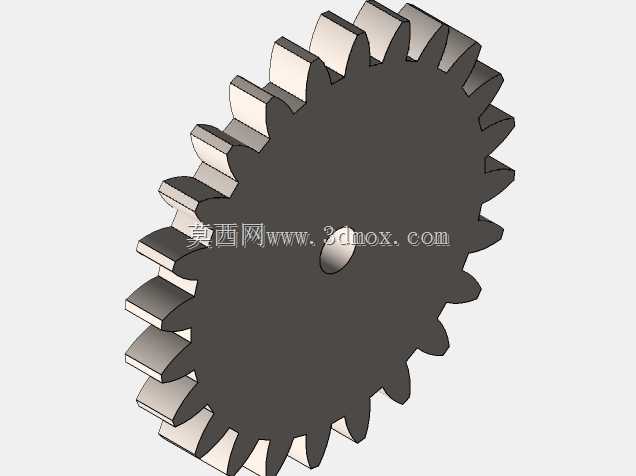

　　末端执行器采用两指夹爪结构，夹指的V型开口设计可适配轴类、盘类等不同外形的工件夹持，夹指表面做了防滑纹理处理，夹持接触位置预留了软质垫片的安装槽，可根据搬运工件的材质更换不同硬度的垫片，避免夹持表面精度要求较高的工件时出现夹痕。腕部关节的回转范围可覆盖360度连续旋转，配合小臂的俯仰、大臂的俯仰以及底座的回转，四个自由度的动作组合可完成复杂空间轨迹的运动，不仅能适配简单的点位搬运作业，也能满足涂胶、简单焊接等需要连续轨迹控制的作业场景，关节处的密封结构设计可阻挡车间内的切削液飞溅、金属粉尘进入关节内部，适配机加工车间相对恶劣的作业环境，减少日常维护的频次。

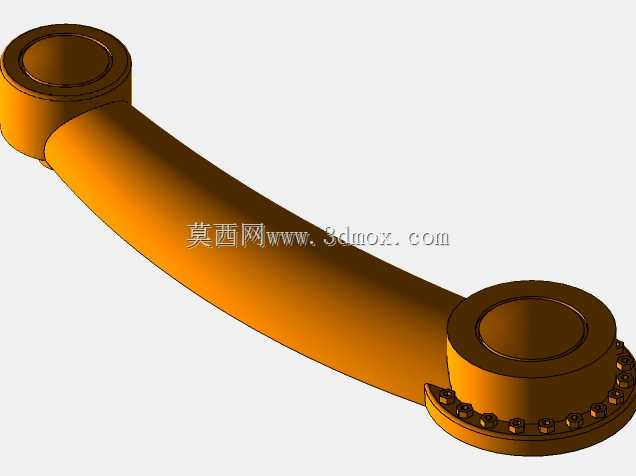

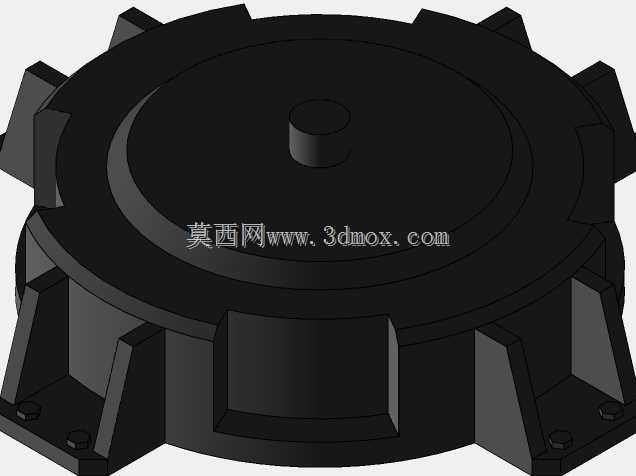

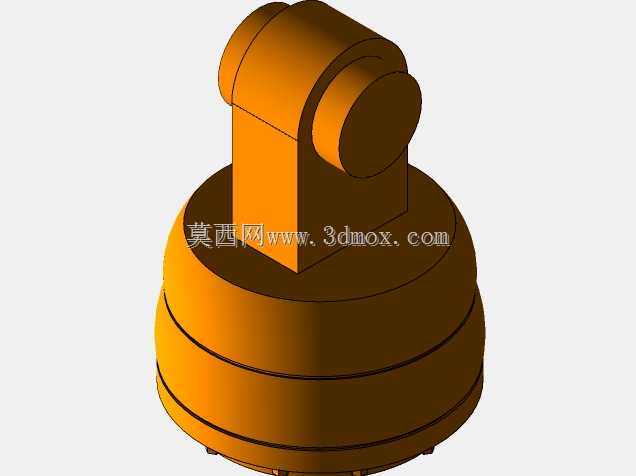

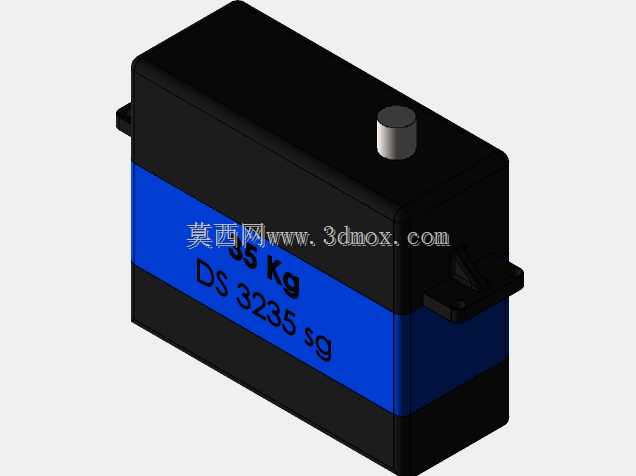

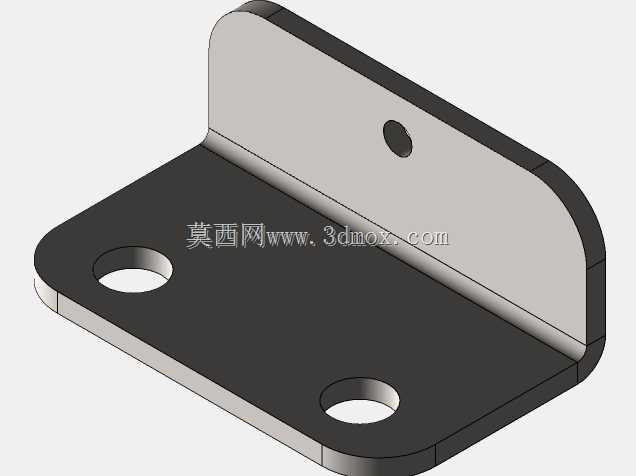

　　在设计过程中，对臂体的受力变形做了针对性的校核，大臂与小臂的截面采用变厚度的箱型结构，在关节连接受力集中的位置做了局部加厚处理，非受力区域则通过合理的减重槽设计降低臂体自身重量，既保证了额定负载下臂体末端的变形量控制在精度允许范围内，又降低了关节驱动电机的负载要求，提升了关节动作的响应速度。底座内部预留了驱动元件、控制模块的安装空间，所有元件的安装位置都做了定位凸台设计，装配时可快速完成元件定位，减少装配调试的时间成本，底座侧面预留了检修口，日常维护时无需拆解整个臂体，仅需打开检修盖板即可完成内部线缆、驱动元件的检查与更换。

　　这款机械臂的作业半径覆盖范围适配多数中小零件加工的产线布局，安装时底座中心距离机床主轴的位置建议控制在0.9米到1.1米之间，既可以保证机械臂能够顺利到达机床卡盘的上下料位置，又能预留足够的安全距离，避免臂体动作时与机床门、周边防护栏发生碰撞。关节的运动速度参数设置预留了足够的调节余量，可根据不同产线的节拍要求调整各关节的最高运行速度，在节拍要求不高的作业场景可适当降低运行速度，减少关节冲击，延长设备的使用寿命，在节拍要求较高的场景则可在保证定位精度的前提下提升运行速度，匹配产线的生产节奏。
