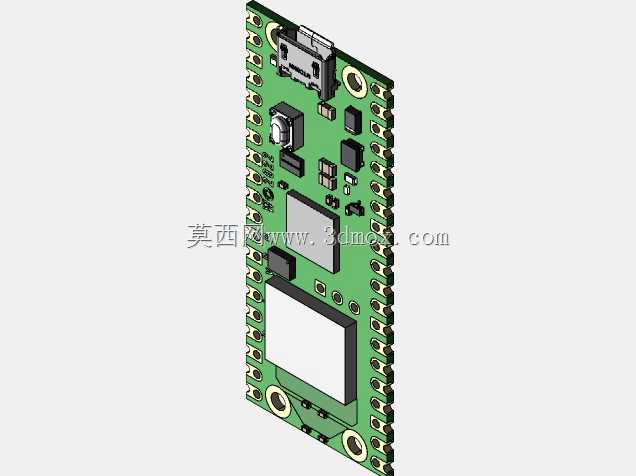

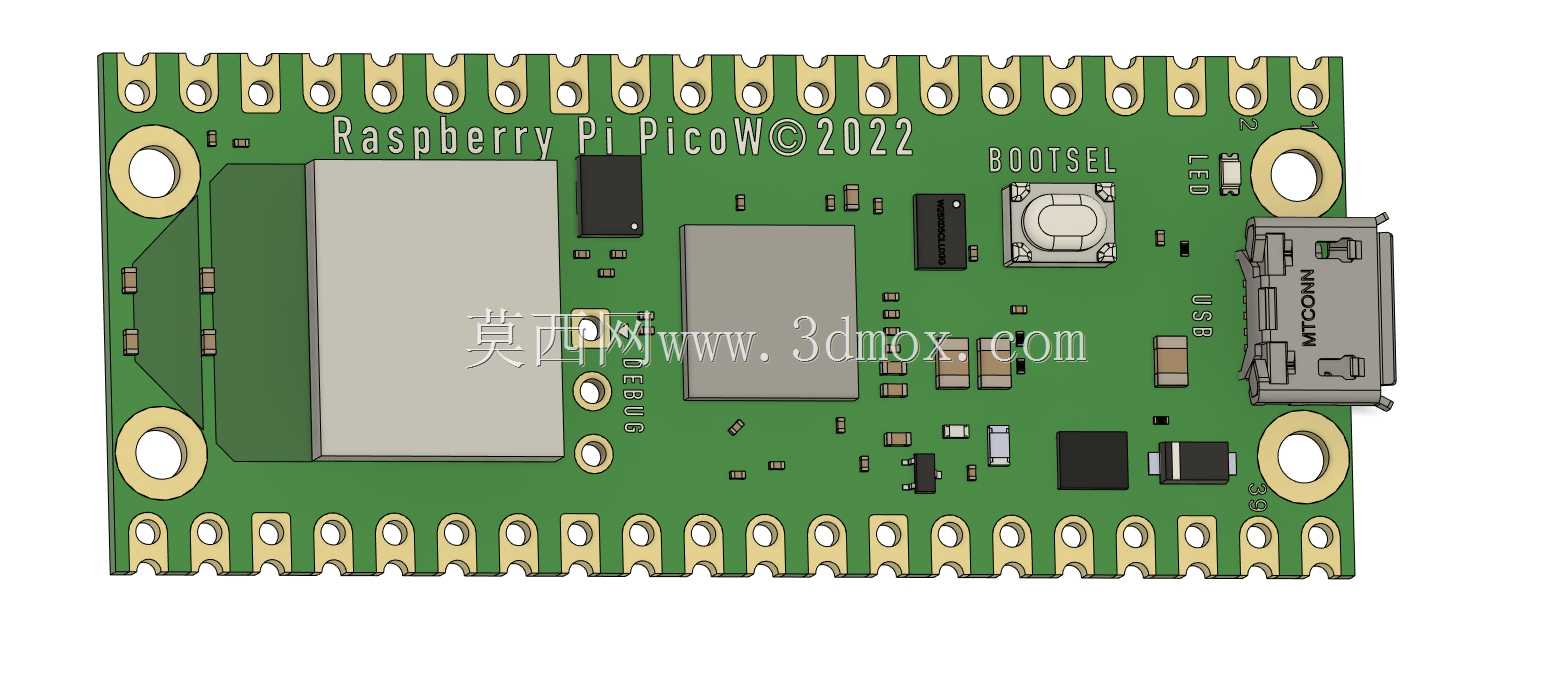

在嵌入式硬件开发与小型智能设备搭建场景中,这类微控制器开发板是核心控制载体,可承载各类传感数据采集、执行器驱动、小型物联网节点组网等功能,广泛适配创客原型验证、工业小型传感节点搭建、教学实验平台搭建、消费电子小批量样机开发等实际场景。从结构设计层面看,该开发板采用标准双排插针布局,板身四周预留的安装孔位完全匹配通用面包板、洞洞板以及定制化载板的安装间距,安装孔做了金属化包边处理,可承受常规螺丝锁附的扭力,不会出现孔位崩裂的问题,能满足反复拆装调试的使用需求。板载元件的布局充分考虑了实际焊接与调试的操作空间,无线通信模块放置在板身一侧的屏蔽区域,避开了高频信号走线与电源回路的干扰区域,复位按键与启动模式选择按键布置在板边位置,
调试时无需拔除外接连线即可直接操作,USB接口采用侧插式加固设计,接口根部做了应力释放结构,能承受日常插拔数据线带来的侧向拉力,避免长期使用后接口脱焊。在建模过程中,将官方公开的PCB尺寸基准与实际元件的三维尺寸做了对齐校准,每一个贴片元件的高度、焊盘位置都和实物保持一致,排针的伸出长度、引脚间距严格遵循2.54mm标准排针的尺寸规范,确保模型导入到装配体中时,能直接和配套的底座、外壳、扩展板完成干涉检查,不会出现尺寸错位导致的装配失败问题。板身的丝印层标识也在模型中做了对应还原,引脚编号、功能标识的位置和实物完全对应,方便结构设计人员在做整机装配时快速核对引脚定义,避免接线错误。从安装边界来看,该开发板的整体厚度控制在较低水平,
板身最高元件为无线模块与USB接口,在设计配套外壳时,只需在对应位置预留足够的避让空间即可,板边的排针引脚伸出长度统一,可直接插入标准间距的母座中,不需要额外调整引脚高度。在实际工程应用中,这类开发板常被集成到小型数据采集终端、智能开关控制模块、小型机器人控制核心等设备中,精准的三维模型能帮助结构工程师在设计外壳与安装结构时,提前预判元件与壳体的间隙,避免出现壳体压合元件、接口对位不准的问题,同时也能在做热设计时,根据板上发热元件的位置合理规划散热空间,比如主控芯片与电源芯片的位置对应处预留散热孔或者导热垫安装位置,保障设备长期运行的稳定性。建模时还考虑了不同装配场景的需求,排针部分做了可拆分的结构设置,
既可以保留完整排针做直插装配的仿真,也可以隐藏排针做贴片焊接或者其他连接方式的装配验证,板上的固定孔位内径、沉头尺寸都和实物一致,可直接用于生成安装螺丝的装配孔位,减少重复建模的工作量。对于教学场景而言,精准的三维模型也能帮助学习者直观理解开发板的硬件布局,对照模型完成实物的接线与调试,降低入门学习的门槛。在做整机布线仿真时,模型上的接口位置、引脚排布能直接作为布线的基准参考,提前规划走线路径,避免实际组装时出现线材挤压元件、走线长度不足的问题。
