内螺纹车削用R166系列刀杆结构

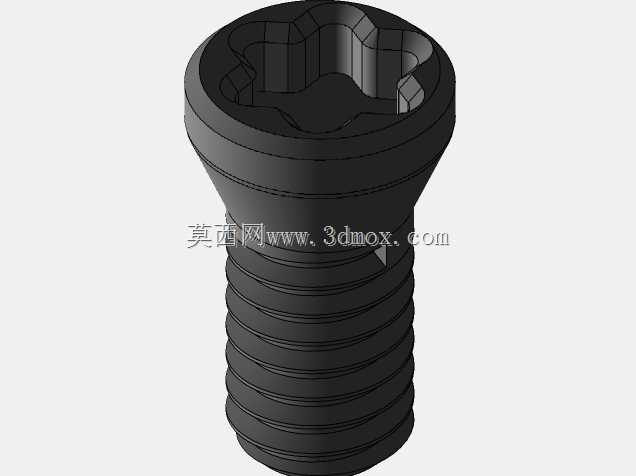

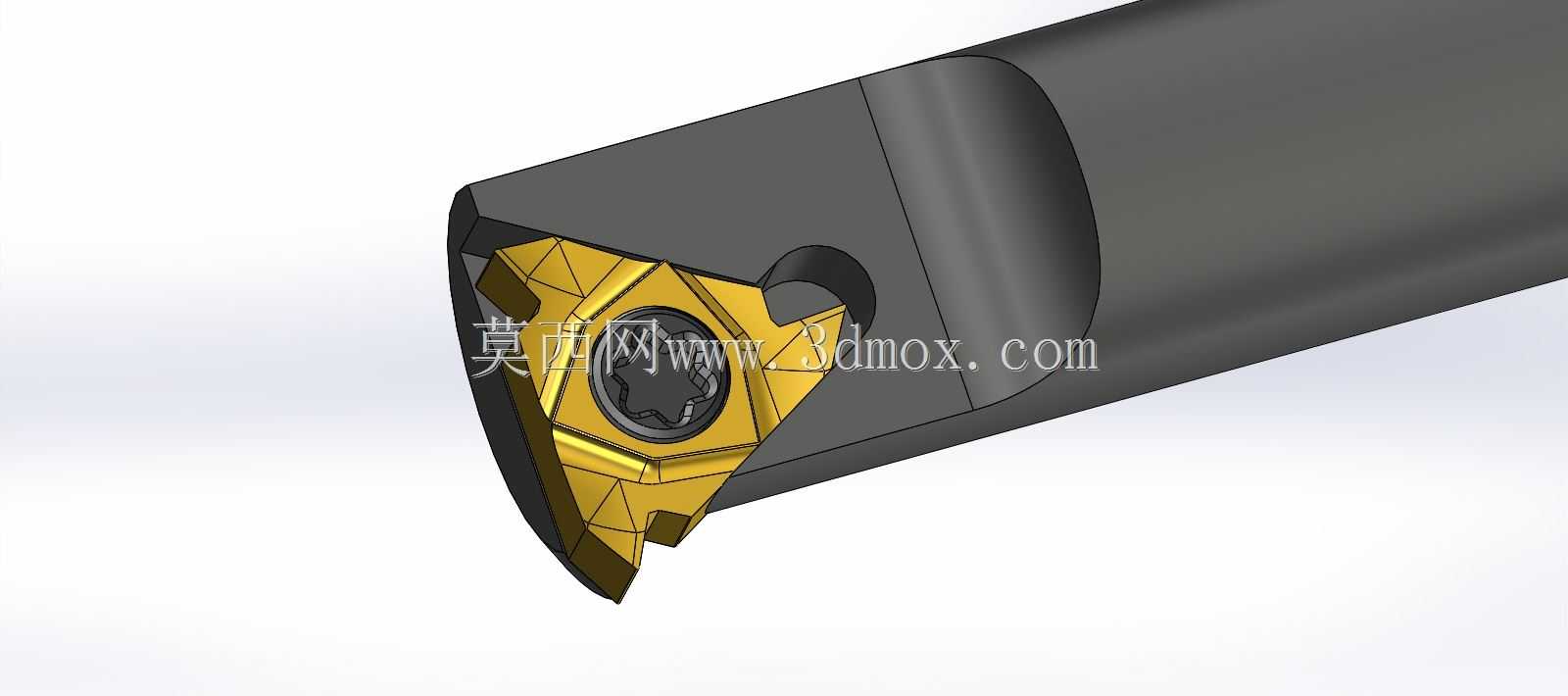

　　这款内孔螺纹车削刀杆主要适配卧式车床、数控车削加工中心的内螺纹加工工序，针对小直径深孔内螺纹加工场景做了结构优化，可覆盖普通公制螺纹、英制管螺纹、美制统一螺纹等多种标准牙型的内孔切削作业，在液压阀块内油口螺纹加工、轴类零件端面内螺纹加工、管件连接端内螺纹加工等场景中广泛应用，相比焊接式内螺纹车刀，机夹式结构无需操作人员反复刃磨刀具，更换刀片即可快速恢复切削精度，能有效缩短批量加工中的换刀辅助时间。刀杆主体采用合金结构钢整体调质处理，杆部做了发黑防锈处理，可适配16mm直径的内孔加工工况，刀头部位做了偏心避让结构，在12mm深度的内孔台阶位置也能完成完整螺纹切削，不会出现刀杆与孔壁、台阶面刮碰的问题。刀头的刀片槽采用压板式锁紧结构，

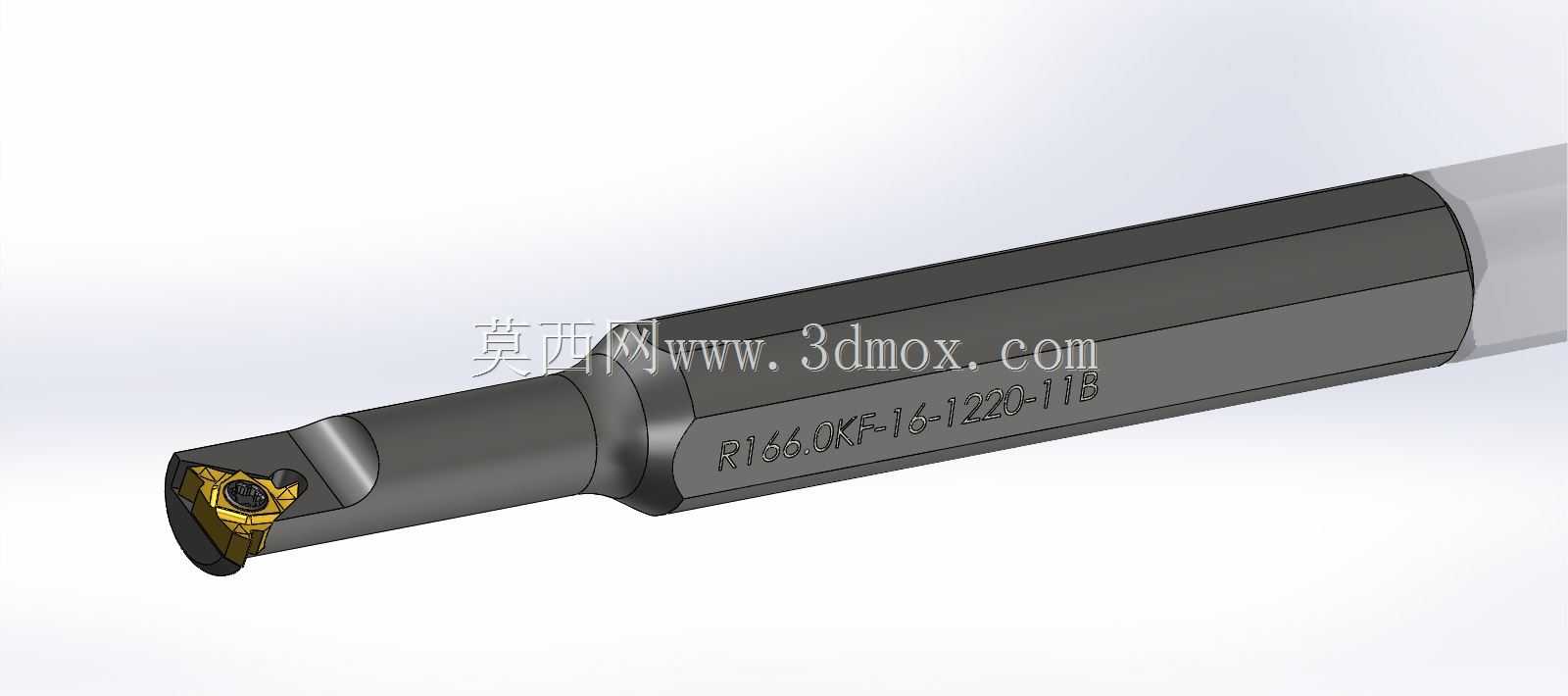

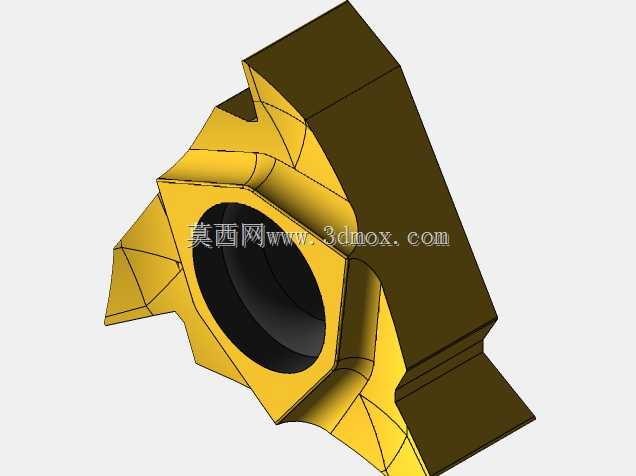

　　配合三角形螺纹刀片的定位基面，可保证刀片安装后刀尖高度与刀杆中心高偏差控制在0.02mm以内，避免因中心高偏差导致的螺纹牙型角偏差、扎刀等加工问题。刀片槽的排屑空间做了斜向开敞设计，内螺纹加工时切屑可顺着排屑槽向孔口方向排出，不会出现切屑缠绕刀杆、刮伤已加工螺纹表面的问题。刀杆的装夹柄部为圆柱直柄结构，可适配普通车床的四方刀架、数控车床的镗刀刀座，装夹时伸出长度可根据加工孔深灵活调整，柄部圆柱度控制在0.01mm以内，装夹后刀杆径向跳动量可控制在0.03mm以内，能有效降低长悬伸加工时的切削振颤，提升螺纹表面加工质量。设计过程中针对内螺纹加工的受力特点，对刀头部位做了局部加厚处理，在保证排屑空间的前提下提升刀头刚性，切削参数适配时，

　　可承受0.15-0.3mm/r的进给量，切削速度可根据加工材质在80-150m/min区间调整，适配钢件、铸铁、不锈钢等常见金属材质的螺纹加工。刀头的冷却孔正对刀片切削刃部位，可接入机床内冷却系统，高压切削液可直接喷射到切削区域，有效降低切削刃温度，同时辅助冲排切屑，延长刀片使用寿命。刀片定位面做了高频淬火处理，硬度达到HRC55以上，长期更换刀片也不会出现定位面磨损、刀片定位偏移的问题，刀杆整体寿命相比普通同规格内螺纹刀杆提升40%以上。在实际选型应用中，需要根据待加工内螺纹的公称直径、螺距、加工深度匹配对应刀片，同时调整刀杆装夹的悬伸长度，悬伸长度一般不超过刀杆直径的3倍，若加工深孔螺纹可适当降低切削参数，避免振刀导致的螺纹牙型破损。针对盲孔内螺纹加工，刀头的避让结构可保证刀具走到螺纹退刀槽位置时不会与孔底发生碰撞，无需操作人员手动提前退刀，可配合数控系统的螺纹退刀功能完成全自动加工循环。
