一体成型镂空包头休闲凉拖鞋结构设计

　　日常做日用消费品结构建模时，鞋类产品的曲面构建是很考验曲面建模功底的方向，这款包头凉拖的建模逻辑，完全围绕注塑量产的工艺要求展开，没有多余的装饰性曲面，所有结构都兼顾穿着体验与生产可行性。先从实际应用场景说起，这类凉拖的适用场景覆盖了居家日常穿着、公共浴室防滑使用、短途户外沙滩行走、夏季办公场所临时换穿等多个场景，不同场景对鞋体结构的要求各有侧重，建模时需要把这些需求拆解到每个结构细节里。比如居家场景要求鞋底软度适中，长时间站立不会硌脚，浴室场景要求防滑纹路深度足够、排水顺畅，沙滩场景要求鞋面包裹性够，不会进沙后磨脚，办公场景要求外形简洁不突兀，鞋体重量轻走路没有异响。

　　从设计思路上拆解，这款鞋采用全一体注塑成型的结构，没有额外拼接的鞋面带、鞋底夹层，整个鞋体是单一材质一次性注塑完成，这种设计首先规避了胶粘、缝合工艺带来的开胶、脱线问题，量产时模具结构也相对简单，只需要前后模加少量侧抽芯就能完成脱模，生产效率高，不良率低。建模时首先确定的是鞋底的接地轮廓，整体鞋底轮廓贴合人体足部自然站立的受力分布，前掌位置宽度比普通拖鞋宽8mm左右，避免走路时前掌侧滑，后跟位置做了15mm的加宽处理，站立时后跟的受力面积更大，长时间穿不会出现后跟酸痛的问题。鞋底的厚度做了梯度设计，前掌位置厚度12mm，足弓位置厚度18mm，后跟位置厚度22mm，这个厚度梯度既保证了鞋底的缓冲性能，又不会因为鞋底过厚导致走路重心不稳。

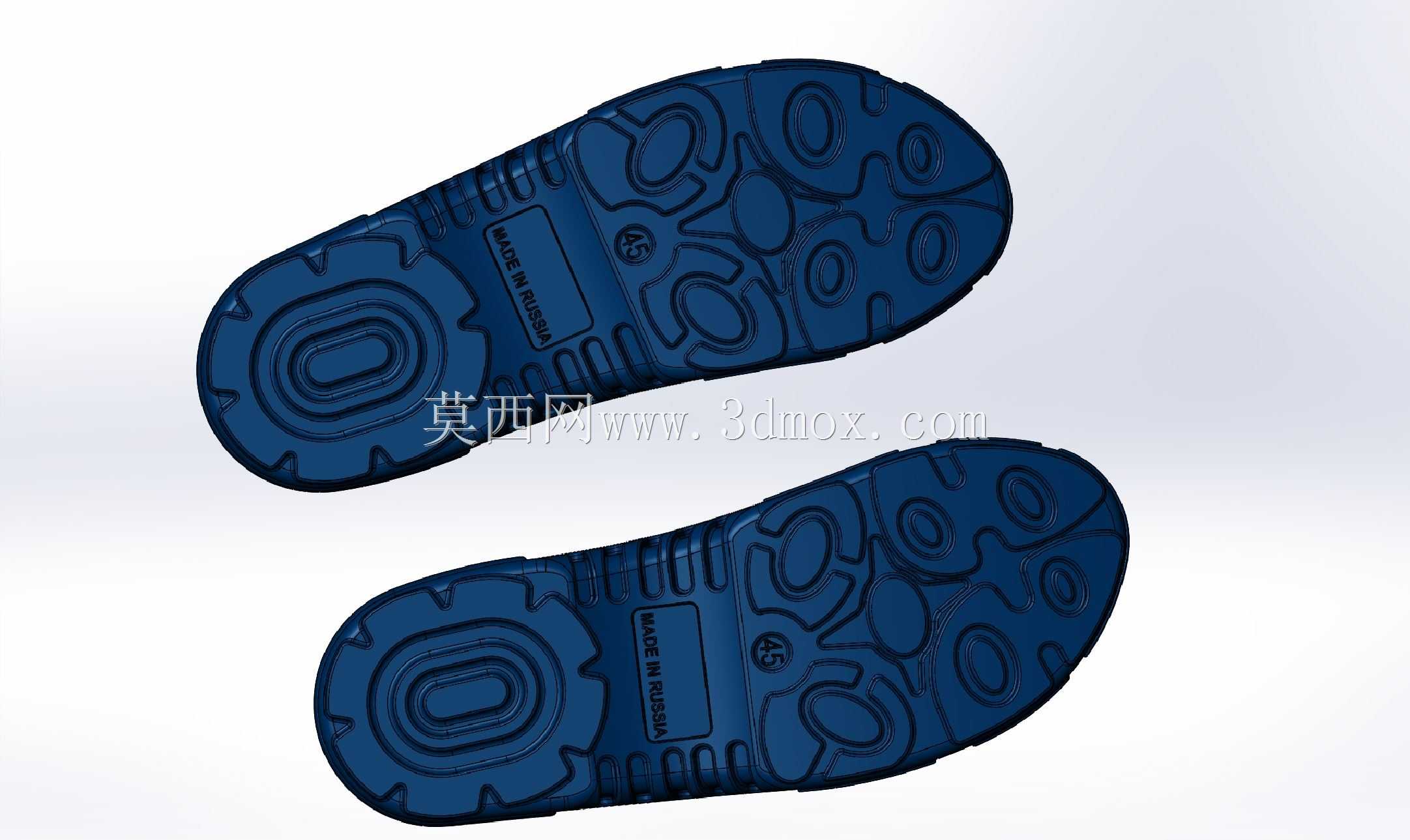

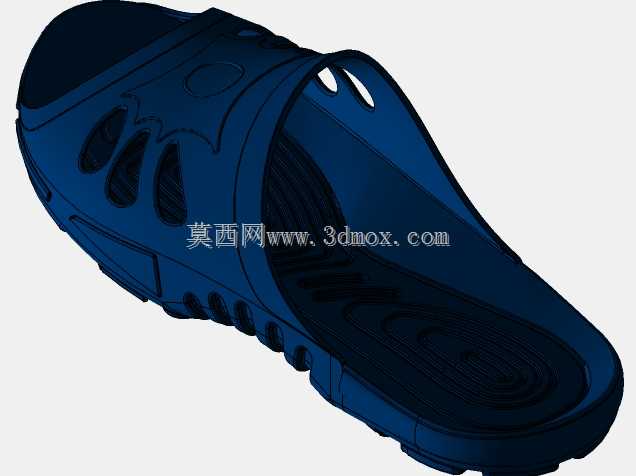

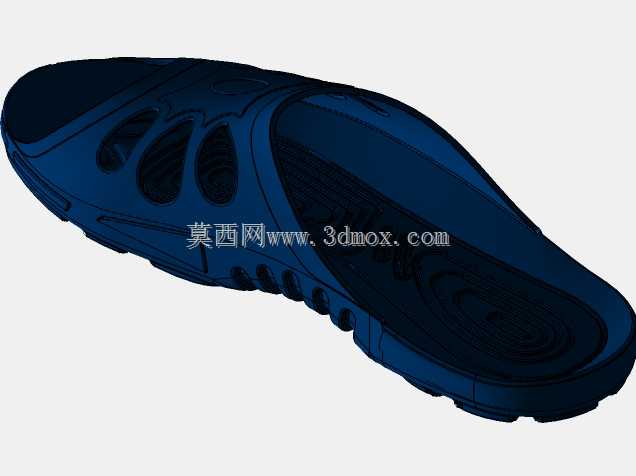

　　鞋底的纹路设计分三个区域，前掌位置是交错的斜向深纹路，纹路深度2.5mm，纹路间距6mm，接触地面时能快速排走接触面的水和细沙，防滑系数能达到干地0.8、湿地0.6以上，满足日常防滑要求；足弓位置做了内凹的支撑曲面，完全贴合正常足弓的弧度，没有做多余纹路，避免硌到足弓位置；后跟位置是环形的闭合纹路，走路落地时后跟的受力能通过环形纹路均匀分散，不会出现局部应力集中导致鞋底过早磨损。鞋床也就是脚接触的内表面，做了细密的同心圆防滑纹路，纹路深度1mm，脚出汗的时候也不会在鞋床里打滑，同时纹路之间的微小间隙能留存少量空气，避免脚面和鞋床完全贴合出现闷脚的问题。

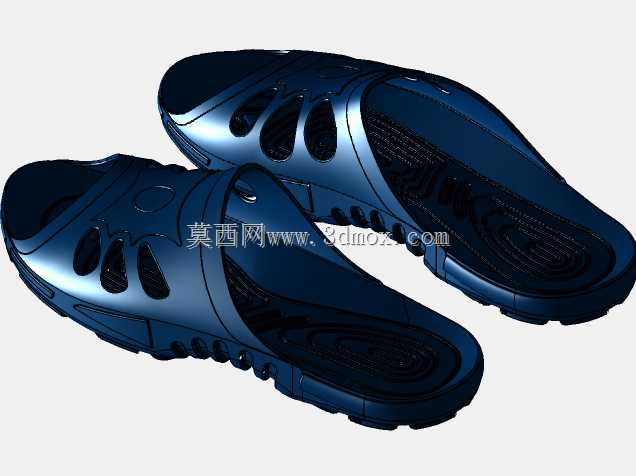

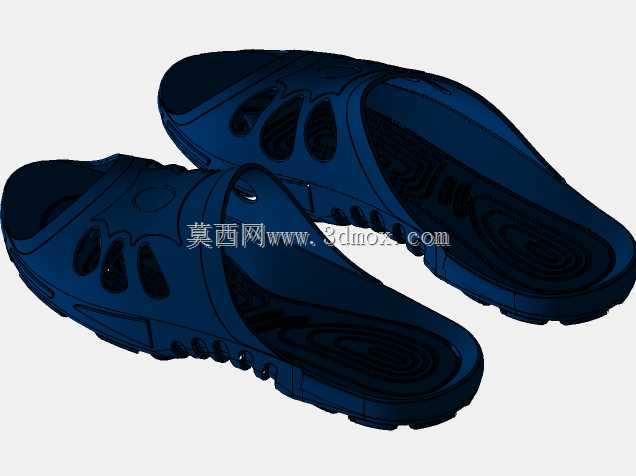

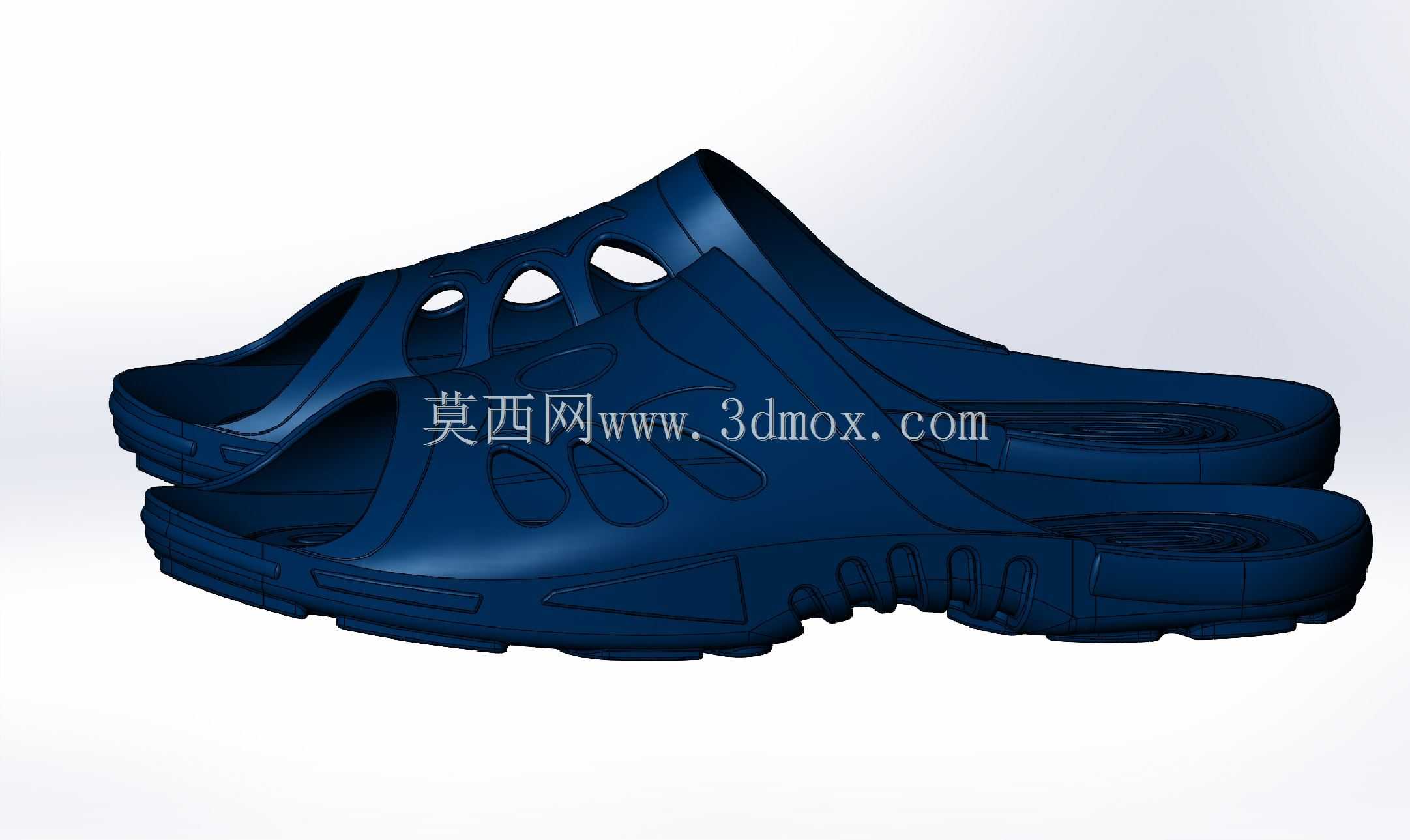

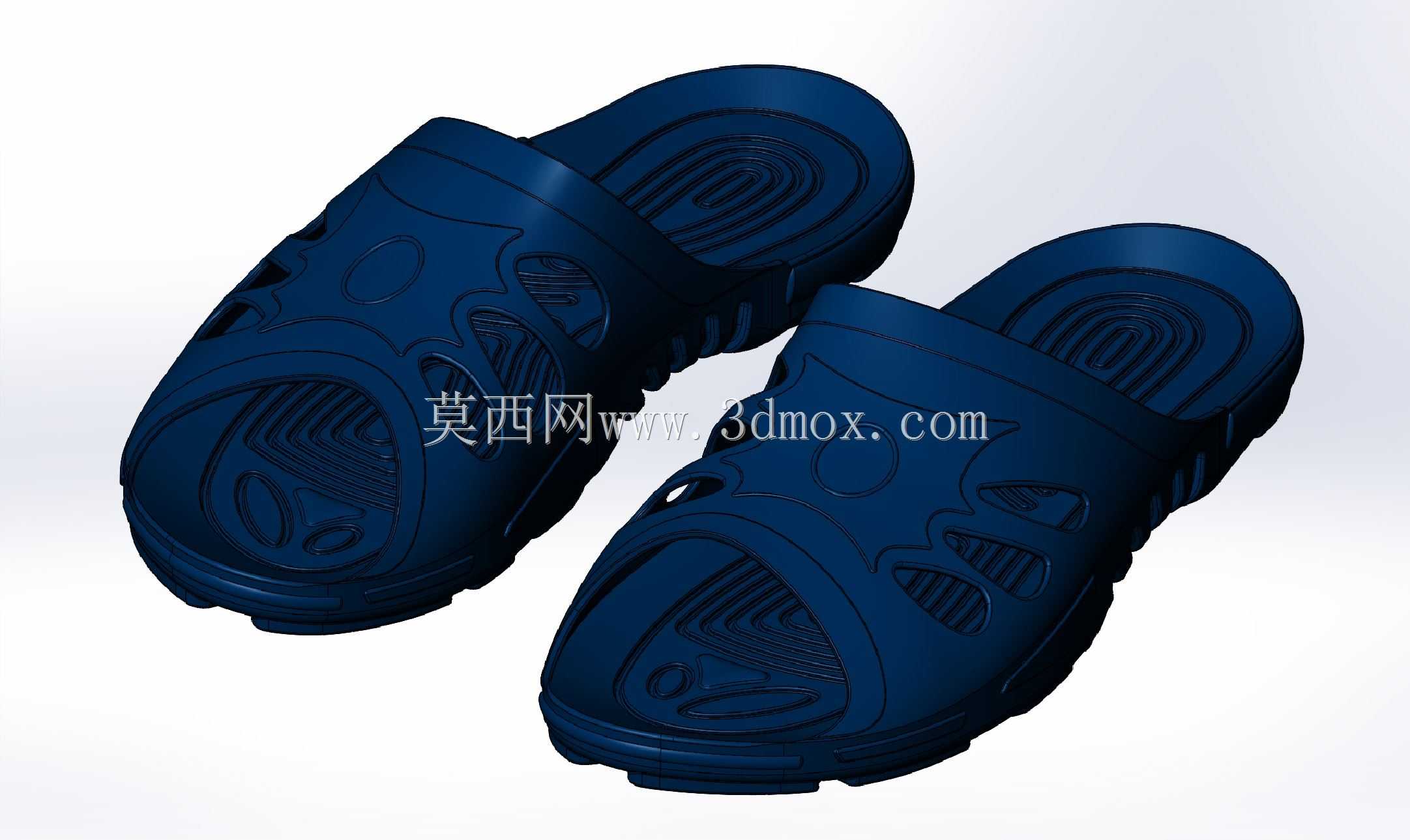

　　鞋面部分采用包头镂空设计，包头位置的厚度是3mm，刚好能覆盖脚趾前端，走路踢到硬物时能起到防护作用，避免脚趾磕碰受伤，这个厚度不会因为过薄导致容易折断，也不会因为过厚导致鞋头过重走路累脚。鞋面的镂空孔洞是经过受力优化的，不是随意开的装饰孔，每个孔洞的边缘都做了R2的圆角过渡，避免注塑时出现应力集中开裂，同时孔洞的位置避开了鞋面的主要受力筋——鞋面沿着脚面两侧做了两条隐形的加强筋，厚度比其他鞋面位置厚1mm，从鞋头位置一直延伸到鞋后跟的绑带位置，保证鞋体弯折时的强度，穿久了也不会出现鞋面塌陷变形的问题。镂空孔洞的总面积占鞋面总面积的35%左右，这个比例既能保证足够的透气性，夏天穿不会闷脚，又能保证鞋面的整体结构强度，不会因为开孔过多导致鞋面容易断裂。

　　鞋体的边缘全部做了R3以上的圆角处理，没有尖锐的棱角，一方面是注塑时熔体流动更顺畅，不容易出现缺胶、飞边的问题，另一方面穿着时不会磨到脚侧和脚踝位置，不需要额外做磨边处理。鞋跟位置的绑带做了10度的外倾角度，刚好贴合脚后跟的弧度，走路时鞋子不会轻易脱落，绑带的内侧做了微小的颗粒凸起，增加和脚后跟的摩擦力，出汗时也不会滑跟。从安装边界也就是穿鞋的适配性来说，这款鞋的内长尺寸按照标准鞋码的放余量设计，每个鞋码的内长比对应脚长大10mm，脚宽方向的放余量是5mm，适合正常足型和轻度宽脚的人群穿着，鞋内的空间高度是35mm，高脚背的人群也能顺利穿入，不会出现压脚背的问题。

　　建模过程中需要特别注意的是脱模斜度的设置，整个鞋体的外表面脱模斜度是1.5度，内表面的脱模斜度是2度，所有孔洞的侧壁都做了对应方向的脱模斜度，避免注塑完成后脱模困难，顶出位置设置在鞋底的非外观面，也就是纹路的凹槽位置，顶出痕迹不会影响外观。材质方面默认采用软质PVC或者EVA材质，建模时的壁厚均匀性控制在±0.5mm以内，避免注塑时出现缩痕、气泡的问题，整个鞋体的重量控制在单只180g左右，穿在脚上几乎没有负重感。另外在鞋头和鞋跟的位置都做了轻微的上翘设计，鞋头上翘15度，鞋跟上翘10度，符合走路时的足部摆动轨迹，走路时不会出现鞋头蹭地、鞋跟卡地面的问题，行走的顺畅度更好。
