Arduino Mega2560 DIN导轨安装端子屏蔽座

　　在工业控制柜、小型自动化设备的电控舱内，DIN导轨是各类电气元件通用的安装载体，常规Arduino Mega2560开发板多为裸板设计，直接安装在导轨上时，既缺少端子防护结构，外接线路容易受柜内动力线电磁干扰，也无法实现快速卡装固定，日常维护拆换效率极低，这套适配结构就是针对这类现场痛点开发的安装载体。

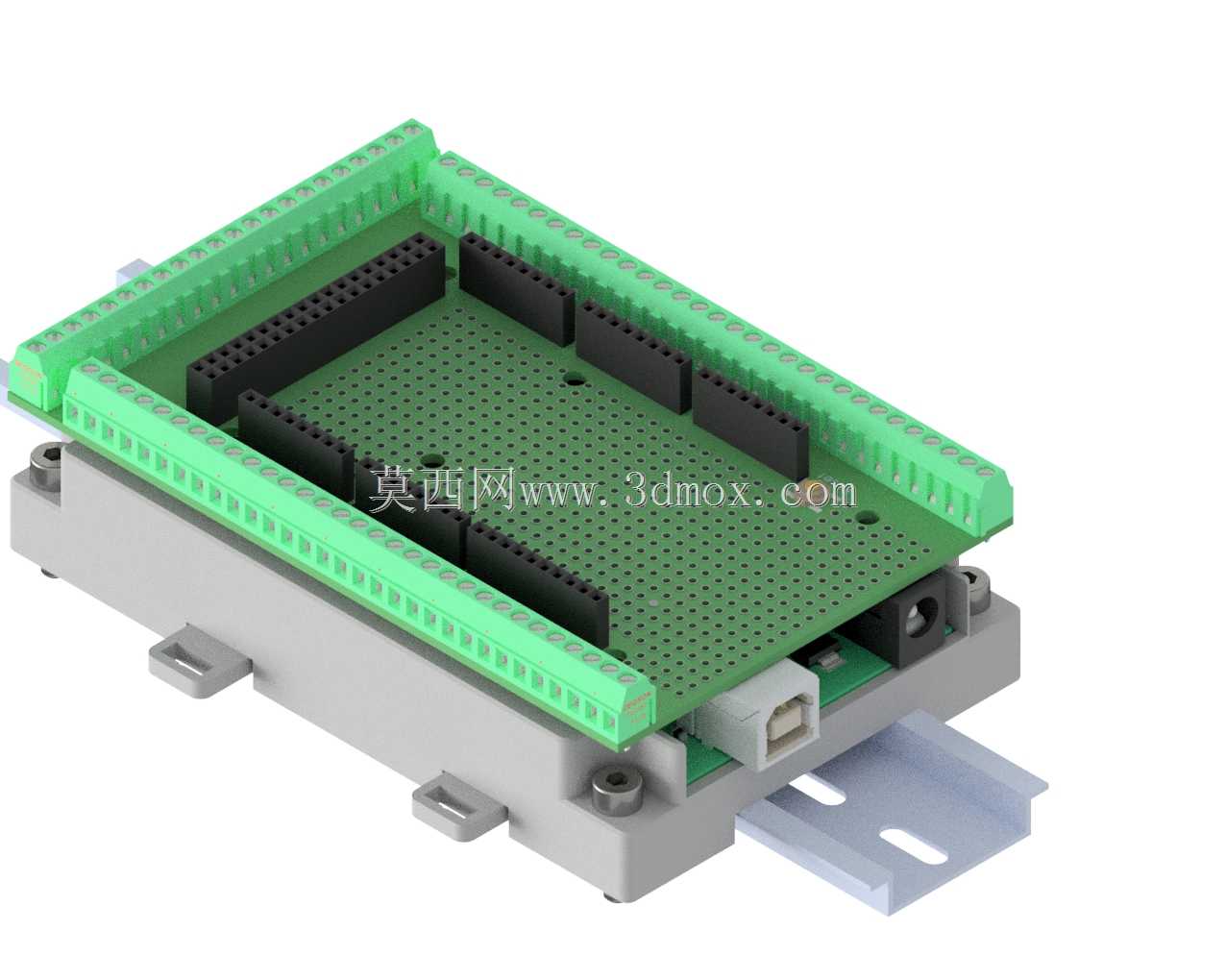

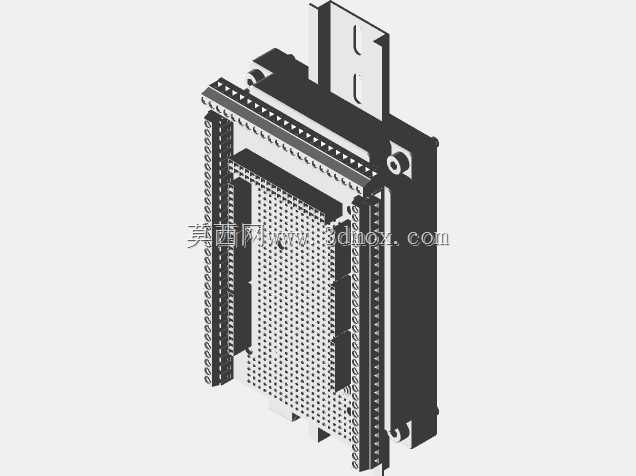

　　整套结构分为下层导轨安装底座、中层开发板承载托板、上层端子屏蔽围框三个部分，下层底座采用标准DIN导轨适配的卡扣结构，卡装后与导轨贴合面预留0.2mm的装配间隙，不需要额外螺丝紧固，徒手就能完成卡装与拆卸，底座两侧伸出的固定耳预留M3螺丝过孔，在高振动的设备工况下，可以追加螺丝实现二次加固，避免设备运行振动导致板件松脱。中层托板完全匹配Arduino Mega2560开发板的安装孔位，对应板载USB接口、电源接口的位置做了精准避让，不会遮挡外接插口，托板表面做了密集的网格状镂空，一方面减轻整体结构重量，另一方面给开发板运行时的发热留出对流散热空间，避免长时间运行积热导致芯片工作异常。

　　上层的端子屏蔽围框沿着开发板四周的排针端子布置，围框边缘对应每一个排针引脚位置预留了端子标识的刻印槽位，现场接线时可以直接在槽位粘贴线号标识，不需要额外在导线上缠绕号管，后期查线维护效率更高；围框高度高出排针端子8mm，既可以避免外接导线接头处受力弯折导致的脱焊、断线问题，也能形成物理屏蔽隔断，减少柜内变频器、接触器等动力元件产生的电磁干扰对开发板IO信号的影响，提升信号采集与输出的稳定性。

　　结构设计时充分考虑了3D打印的加工工艺特性，所有转角处都做了R1.5的圆角过渡，没有小于0.8mm的薄壁结构，打印时不需要额外添加支撑结构，采用PLA或者ABS材料都能直接打印成型；开发板固定采用M3规格的DIN4762盘头螺钉，对应板上的安装孔位做了适配的沉台，螺钉锁紧后头部不会突出托板表面，不会和上层围框产生干涉；如果需要将整套结构直接安装在设备平面而非导轨上，只需要拆掉下层的导轨卡扣，通过底座周边预留的四个直径2.5mm的安装孔，就能直接用自攻螺丝固定在安装面上，不需要额外加工转接板。

　　实际应用中，这套结构可以直接用在小型单机设备的控制单元、实验室测试台架的信号采集节点、产线小型工位的改造控制模块上，相比裸板直接用扎带固定在导轨上的安装方式，整体防护等级更高，接线规整度更好，抗干扰能力更强，同时完全兼容标准DIN导轨的安装尺寸，不需要改动原有控制柜的导轨布局，直接替换原有安装位置就能完成部署。结构的整体安装边界控制在标准导轨安装的常规尺寸范围内，宽度与Arduino Mega2560开发板一致，长度方向仅比开发板多出12mm的卡扣安装空间，不会占用相邻导轨元件的安装位置，在柜内空间紧凑的场景下也能顺利安装。围框与托板之间采用卡扣式连接，不需要螺丝固定，需要更换开发板或者检修板载元件时，直接掀开围框就能操作，不需要完全拆下整套结构，日常维护的操作步骤大幅简化。
