卧式柴油储运储罐三维结构设计

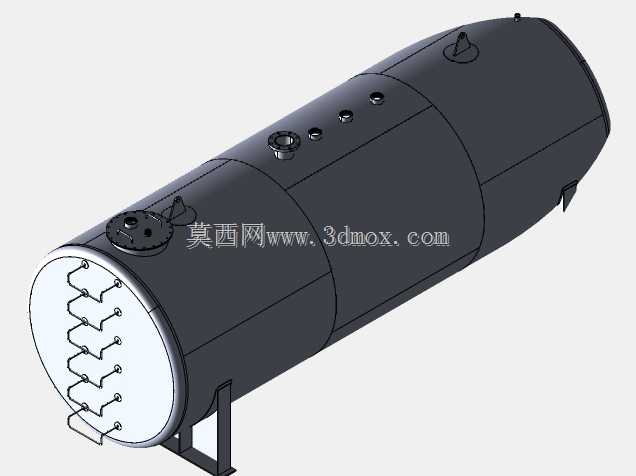

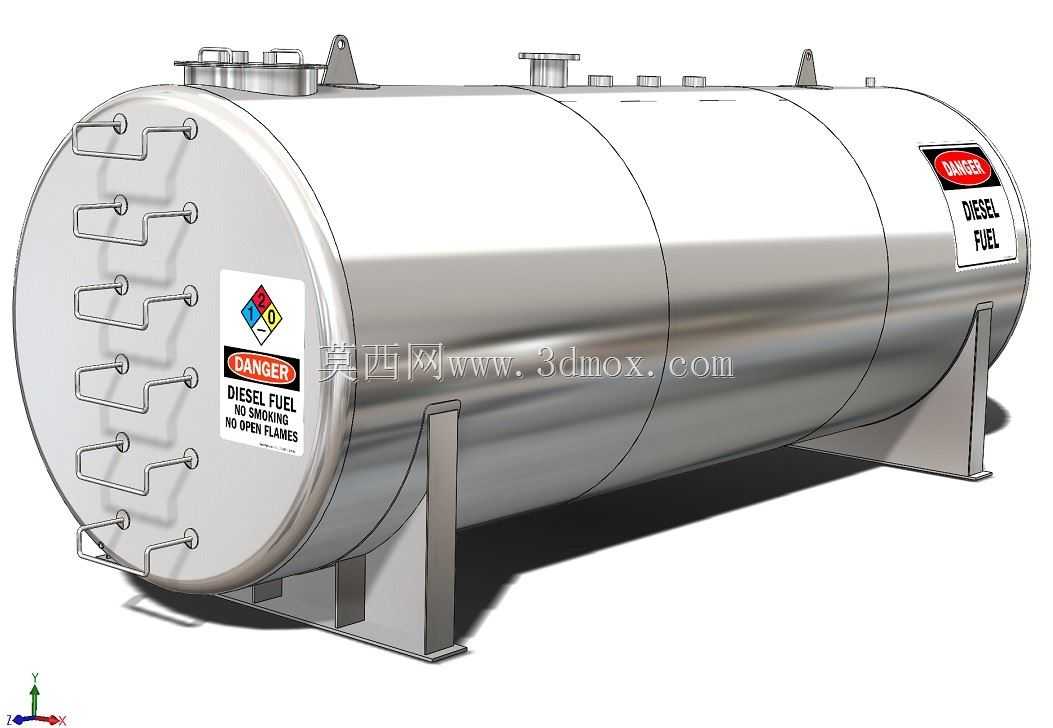

　　本次呈现的卧式储液容器，核心面向厂区固定燃油储配、野外作业临时供油、中小型发电机组配套燃油存储等场景，作为柴油类轻质燃油的中转存储载体，需兼顾静态存储的密封性、长期放置的结构稳定性，以及日常加注、检修操作的便捷性。从结构设计逻辑来看，整体采用长圆筒形承压壳体结构，筒体两端采用标准椭圆形封头，这类封头的应力分布均匀，在同等承压能力下耗材更少，适合常压或低压储液工况。筒体底部设置两个鞍式支座，支座的包角、垫板宽度均按照卧式容器的载荷分布计算确定，能够将满液状态下的筒体重量均匀传递至安装基础，避免筒体局部应力集中导致的变形，支座上预留的地脚螺栓孔可直接与混凝土基础或钢制安装架连接，安装时需保证两个支座的水平度偏差在允许范围内，防止筒体倾斜造成积液排不净或液位检测失准。

　　筒体顶部的接口布局经过实际工况校验，分别设置了人孔、呼吸阀接口、进油口、回油口、液位计接口，其中人孔采用快开式压紧结构，周边布置的快开螺栓无需完全拧下即可开启人孔盖，方便运维人员进入罐内清理沉积物、检查内壁腐蚀情况；人孔盖上还预留了小尺寸的仪表安装口，可根据使用需求加装温度传感器、液位报警开关等附件。进油口内部延伸至罐内距底部200mm位置，端部设置防冲击挡板，避免进油时高速液流冲刷罐底造成沉积杂质翻涌，同时减少静电产生。筒体侧面靠近底部的位置设置排污口，日常维护时可排出罐底沉积的水分与杂质，排污口采用法兰连接结构，可配套加装排污阀实现定期自动排污。

　　外形尺寸方面，该储罐筒体公称直径为76英寸，筒体直段长度为204英寸，整体安装长度需计入两端封头的凸形深度以及支座外伸长度，选型时需提前核算安装场地的空间边界，尤其是顶部接口的操作空间需预留至少800mm的净距，满足人员操作阀门、检修仪表的需求。罐体外部的标识设计严格遵循危化品存储规范，在筒体醒目位置张贴柴油燃料标识、禁止烟火警示标识，同时标注危险化学品分类标识，提醒现场作业人员注意防火防爆，罐体表面采用喷砂除锈后喷涂防锈底漆与面漆，适配户外露天放置的防腐蚀需求，若用于沿海高盐雾区域，还可在建模基础上调整外防腐层厚度、增加牺牲阳极安装位。

　　从建模细节来看，所有法兰接口的密封面形式、螺栓孔分布均匹配标准管件尺寸，设计人员可直接调取该模型对接管路系统设计，无需重复核对接口参数；鞍式支座的筋板、垫板结构完全按照实际焊接工艺建模，可直接导出构件图用于下料生产；人孔的锁紧螺栓、铰链结构均做了可动装配约束，能够模拟实际开启动作，方便运维方案设计时验证操作空间是否充足。在实际工程应用中，这类卧式储罐相比立式储罐，重心更低，抗倾覆能力更强，对基础的承载力要求更低，适合在地质条件一般、场地开阔的区域布置，同时卧式结构的液位波动更小，配套的液位计量装置精度更易保证，在中小型燃油储配场景中应用十分广泛。建模过程中对罐体的壁厚做了等比例还原，常压存储工况下的筒体壁厚可满足10年以上的腐蚀裕量需求，若用于存储其他介质，可在该模型基础上调整壁厚、更换密封件材质即可快速完成改型设计，大幅缩短同类型产品的设计周期。
