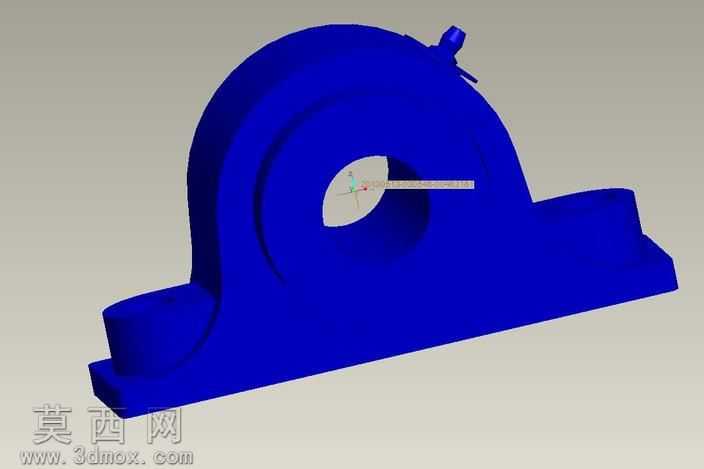

E型圆锥滚子轴承座三维结构设计

本作品为E型圆锥滚子轴承配套的轴承座三维建模成果，建模过程严格遵循机械设计通用规范，以参数化设计思路完成整体结构搭建。建模阶段首先梳理轴承座的核心功能需求，明确其作为圆锥滚子轴承承载支撑部件的定位，先绘制底座安装基准面的二维轮廓，精准定位两个安装脚的螺栓孔位置，按照给定的尺寸参数约束底座长度、宽度以及安装孔的中心距，保证后续安装适配性。随后通过拉伸特征生成底座的基础实体，再过渡到主体承托结构的构建，针对轴承容纳腔的圆弧曲面，采用旋转切除与放样结合的方式，精准匹配圆锥滚子轴承的外圈锥度，确保腔体与轴承外圈的贴合度符合装配公差要求。顶部的注油结构采用凸台拉伸配合孔特征完成，精准定位注油口的倾斜角度，保证润滑油脂能够顺利输送至轴承滚动体区域。材质渲染阶段，为模型赋予深蓝色工程塑料与金属质感结合的材质表现，底座与主体承托结构统一采用哑光深蓝色涂装材质，模拟工业设备中轴承座的常见喷塑表面效果，腔体内部与安装孔位置适当调整材质反光度，体现金属加工面的光洁质感，渲染时采用柔和的环境光搭配定向补光，清晰展现模型的轮廓转折与结构细节，避免阴影遮挡关键装配特征。结构设计上充分考虑力学承载特性，底座与主体承托结构的过渡位置设置了平滑的圆弧加强过渡，避免应力集中问题，两个安装脚的厚度与主体壁厚保持合理比例，既保证整体结构刚度，又避免不必要的材料冗余。所有尺寸参数均严格对应给定的规格要求，从轴孔尺寸、各维度安装尺寸到螺栓直径、油口规格逐一核对，确保每个特征的参数都符合设计输入要求，整体模型无多余碎面、特征层级清晰，可直接用于后续的装配模拟、工程图导出以及有限元受力分析等工作场景，完整还原了E型圆锥滚子轴承座的工业结构形态与功能设计逻辑。
