80毫米规格面板安装式风扇格栅结构设计

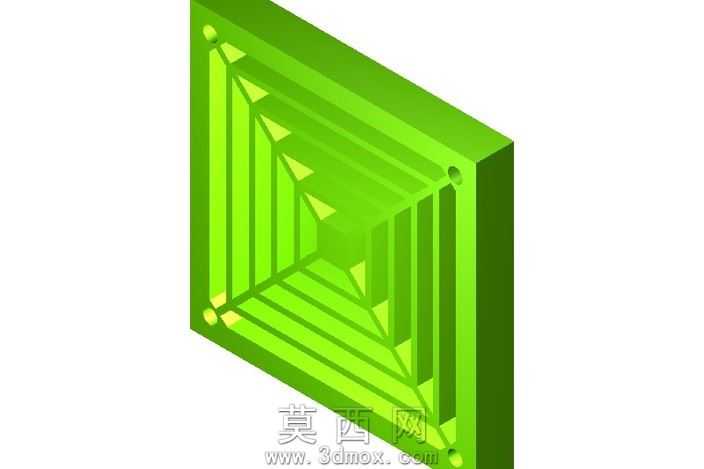

本作品为适配80毫米规格散热风扇设计的面板安装式格栅结构，采用三维参数化建模方式完成全流程设计，建模过程中优先保证结构的安装适配性与通风防护的双重性能。建模阶段首先以80毫米风扇的标准安装孔位为基准，确定方形格栅的外轮廓尺寸，在四个边角预留对应规格的安装沉孔，保证格栅可直接与标准风扇、设备面板完成对位安装，无需额外调整安装点位。结构设计上采用渐变式导流格栅条布局，从中心向外呈放射状搭配分层斜向格栅筋，既保证足够的通风通流面积，降低风阻对风扇散热效率的影响，又能通过格栅条的交错排布形成有效防护，避免外部异物直接接触运转的风扇扇叶。格栅整体采用一体化结构设计，格栅筋与外框做圆角过渡处理，避免应力集中问题，提升结构整体的抗形变能力，同时在格栅与面板接触的一侧预留薄型滤材安装空间，可采用三明治夹装方式固定过滤材料，在不额外增加安装结构的前提下实现防尘过滤功能。材质渲染阶段选用亮面荧光绿色硬质工程塑料材质，模拟注塑成型后的表面质感，对格栅的边角、安装孔位做细节倒角处理，还原真实注塑件的工艺特征，渲染过程中调整光线角度凸显格栅的分层结构与导流走向，清晰展示内部筋位的排布逻辑。设计过程中充分考量家用场景的使用需求，格栅条的间隙尺寸控制在安全范围内，避免使用过程中手指误触扇叶引发安全隐患，同时兼顾通风效率，不会因格栅遮挡造成风扇风量的大幅衰减，整体结构紧凑，安装便捷，可直接适配对应规格的轴流风扇，用于家用电器、小型电子设备的散热通风口防护场景。
