100mm规格平板安装万向脚轮结构

　　在各类工业移动设备、工装周转架、仓储货架、轻型输送辅具的结构设计中，行走支撑部件的选型与结构匹配直接决定了设备移动的顺畅度、负载稳定性以及长期使用的可靠性，这款100mm轮径的平板安装式万向脚轮，就是针对中轻型移动工况设计的通用行走部件。从实际应用场景来看，这类脚轮覆盖的使用范围极广，车间内的物料周转小车、生产线旁的工具柜、中小型设备的移动机座、商用展示架的移动底座，甚至部分医疗辅助设备、仓储拣货车的行走端，都能见到同结构脚轮的应用，核心作用是在保证设备静置稳定的前提下，提供灵活的转向与移动能力，降低设备移位时的人力消耗，同时避免硬质轮面划伤车间环氧地坪、瓷砖地面等铺装路面。

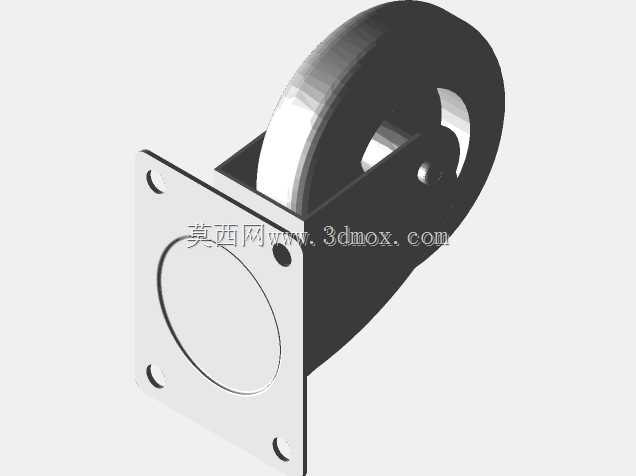

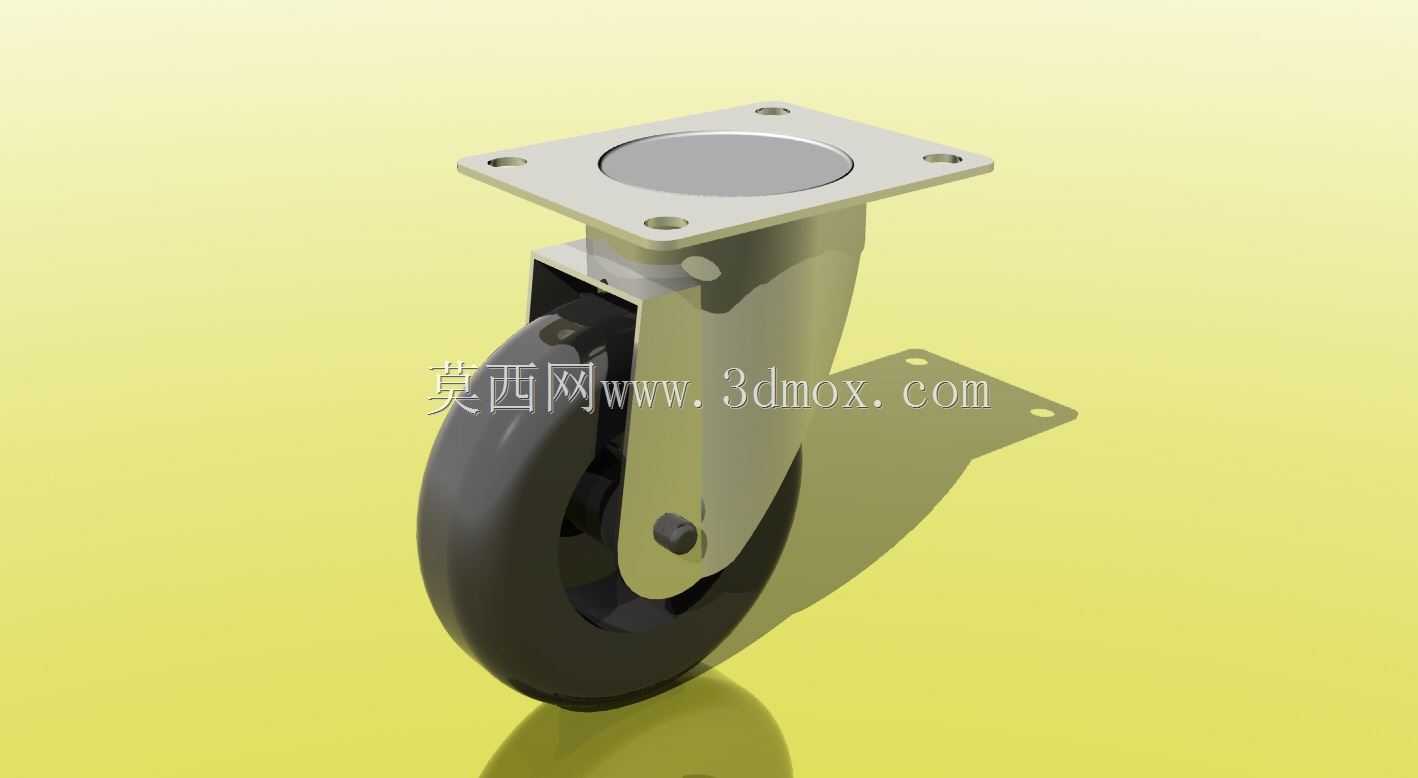

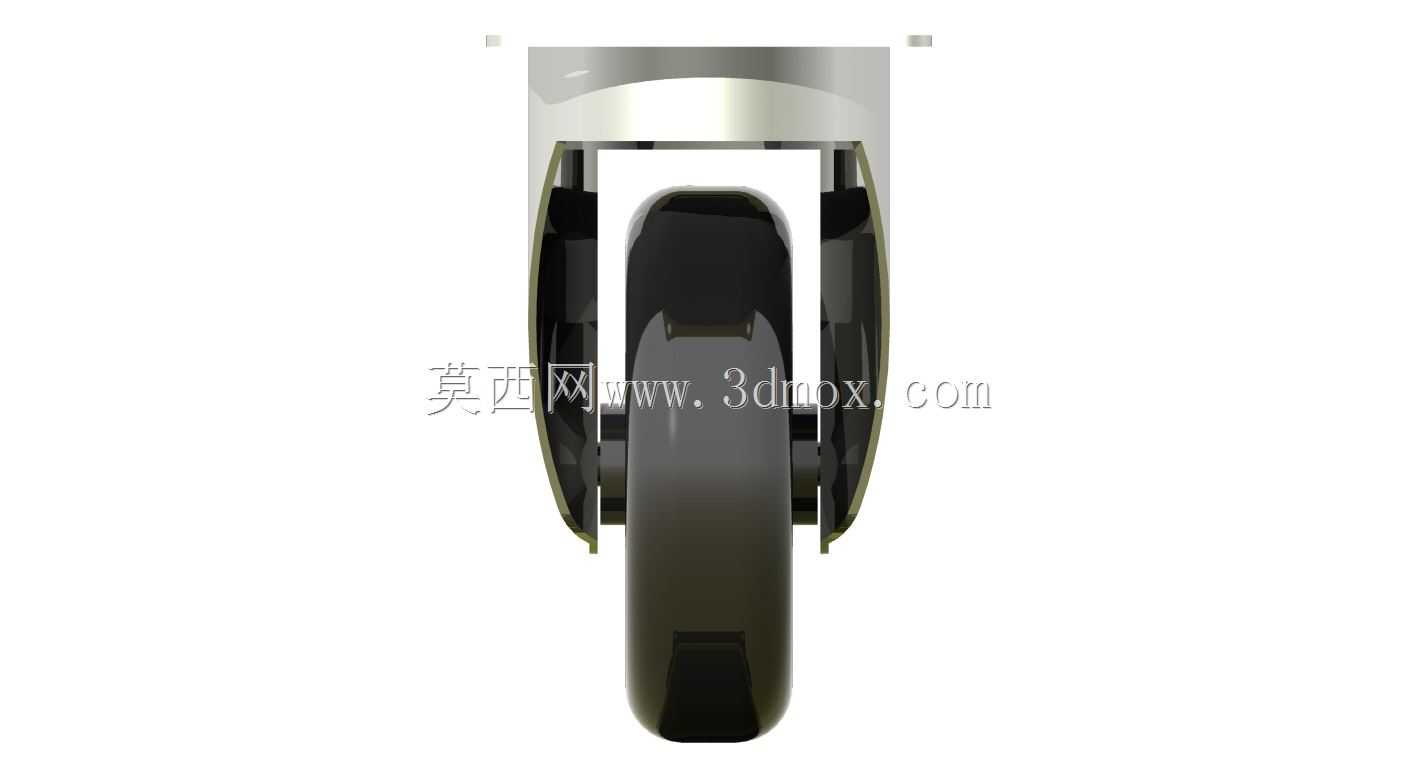

　　从功能特性上看，这款脚轮采用万向回转结构设计，顶部的方形安装法兰通过四颗螺栓与设备底座固定，法兰下方的回转支架内置回转支承结构，可实现360度水平方向自由旋转，转向时无需额外调整轮体角度，推行过程中可灵活改变行进方向，适配狭窄通道内的转向移位需求。轮体采用高弹性耐磨材质，接触地面的轮面做了圆弧过渡处理，滚动过程中与地面的接触应力分布更均匀，既可以降低滚动阻力，也能在经过车间地面的细小焊缝、微小凸起、接缝位置时减少颠簸，避免移动过程中设备上放置的精密工件、易碎物料因震动出现位移或磕碰。支架部分采用金属板材冲压成型后做表面防腐处理，整体结构强度可以匹配中轻型负载需求，轮体与支架的连接采用贯通式销轴加防松结构，长期反复推行、转向过程中不会出现销轴松脱、轮体偏摆的问题，轮体内部的转动副做了减磨处理，无需频繁加注润滑脂即可保持顺畅转动，降低日常维护的工作量。

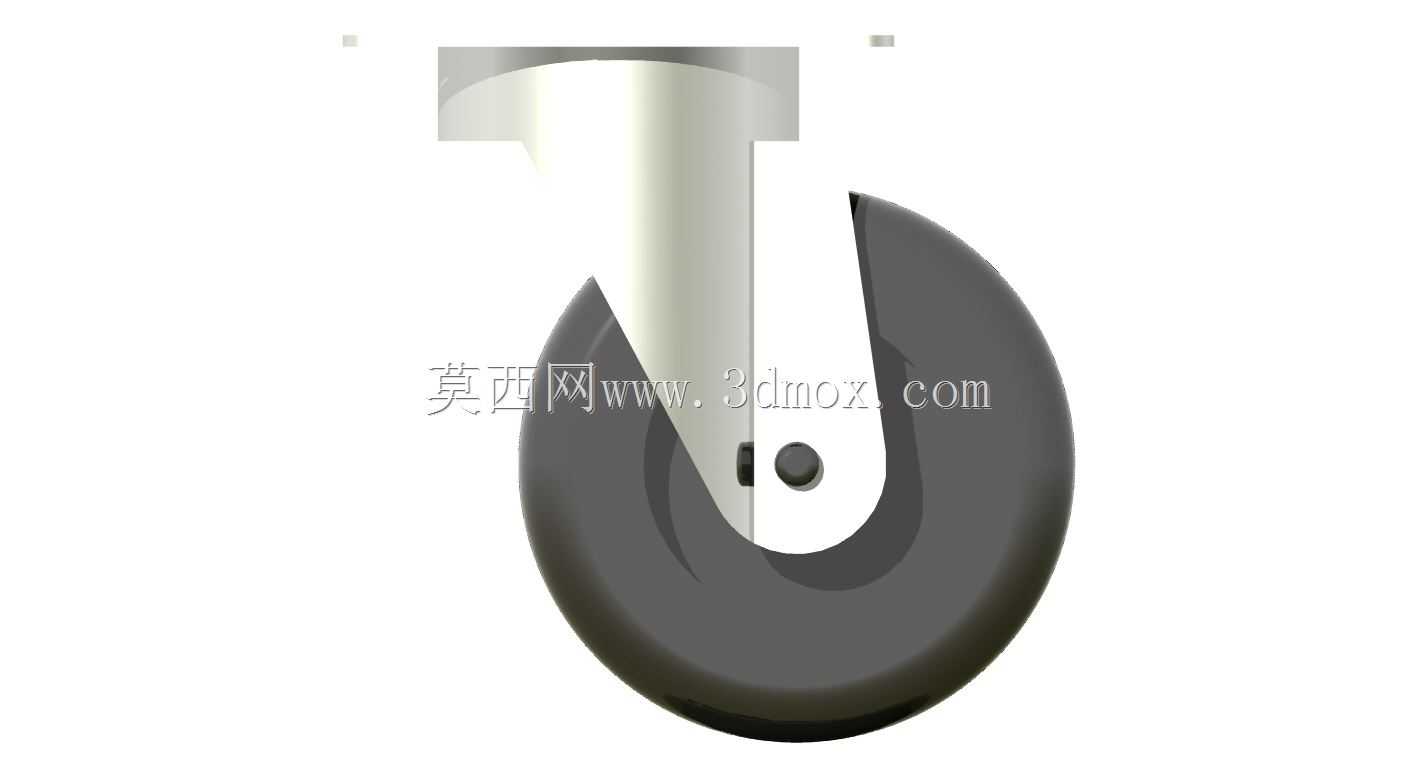

　　从设计思路层面拆解这款脚轮的结构，首先是安装边界的标准化设计，顶部方形安装法兰的孔位间距、安装孔尺寸都遵循通用脚轮的安装规范，设备底座设计时只需按照对应孔位预留安装孔，无需额外做定制化的转接结构，即可直接替换同规格的其他脚轮，通用性极强。回转支架的偏移量设计经过匹配，轮体的垂直中心线与回转中心的水平偏移量控制在合理范围，既保证转向时的灵活性，避免转向卡滞，也不会因偏移量过大导致推行时轮体出现左右摆振，提升高速推行时的稳定性。轮径选择100mm的规格，是兼顾通过性与安装高度的折中方案，更小的轮径虽然可以降低整体安装高度，但越障能力不足，经过地面5mm以上的凸起就容易出现卡滞；更大的轮径虽然越障能力更好，但会抬升设备底座的整体高度，导致设备重心上移，静置时的稳定性下降，同时会增加支架的受力力矩，降低整体负载能力，100mm的轮径可以轻松通过车间常见的地面接缝、小颗粒杂物、门槛斜坡等障碍，同时整体安装高度控制在合理范围，不会过度抬升设备重心。

　　在实际选型匹配时，需要重点关注几个安装边界参数：首先是顶部法兰的外形尺寸与安装孔位间距，确保设备底座的安装面可以完全贴合法兰底面，四颗固定螺栓可以顺利穿入安装孔，螺栓锁紧后法兰不会出现局部悬空，否则长期承重会导致法兰变形，影响回转结构的同轴度，出现转向卡滞的问题。其次是脚轮的整体回转半径，设计设备底座的外轮廓时，需要预留足够的空间，避免轮体转向时与设备底座的支腿、侧板、底部安装的其他部件发生干涉，尤其是在多轮组合使用的场景下，相邻脚轮之间也要预留足够的转向间隙，避免两个脚轮转向时出现碰撞卡滞。另外要关注脚轮的额定负载，单轮的负载能力需要结合设备总重、动载冲击系数做冗余设计，通常整台设备的四个脚轮总负载能力要达到设备满载重量的1.5倍以上，避免经过颠簸路面时瞬时冲击载荷超过脚轮的负载上限，导致支架变形、轮体破裂。

　　从结构建模的角度看，这类脚轮的三维建模需要重点还原几个关键配合位置：回转支架与顶部法兰的回转配合间隙，既要体现实际装配后的活动间隙，也要避免间隙过大导致模型失真；轮体与支架的转动副配合，要保证轮体可以绕销轴自由转动；安装法兰的孔位位置、倒角细节都要按照实际尺寸还原，方便设计人员直接调用模型完成设备整体装配，不需要再对模型做二次修正。轮面的材质纹理、支架的表面处理质感也可以在模型中做适当体现，方便后续做设备整体渲染时还原真实的视觉效果。在设备整体装配时，脚轮的安装面要保证平面度，安装螺栓要采用防松结构，比如加弹垫、涂防松胶，避免设备长期移动过程中螺栓松动，导致脚轮脱落引发安全隐患。如果是用于需要经常驻停的设备，还可以在同安装尺寸的基础上选配带刹车结构的同规格脚轮，刹车结构可以同时锁定轮体转动和支架回转，保证设备驻停时不会出现滑移或意外转向。
