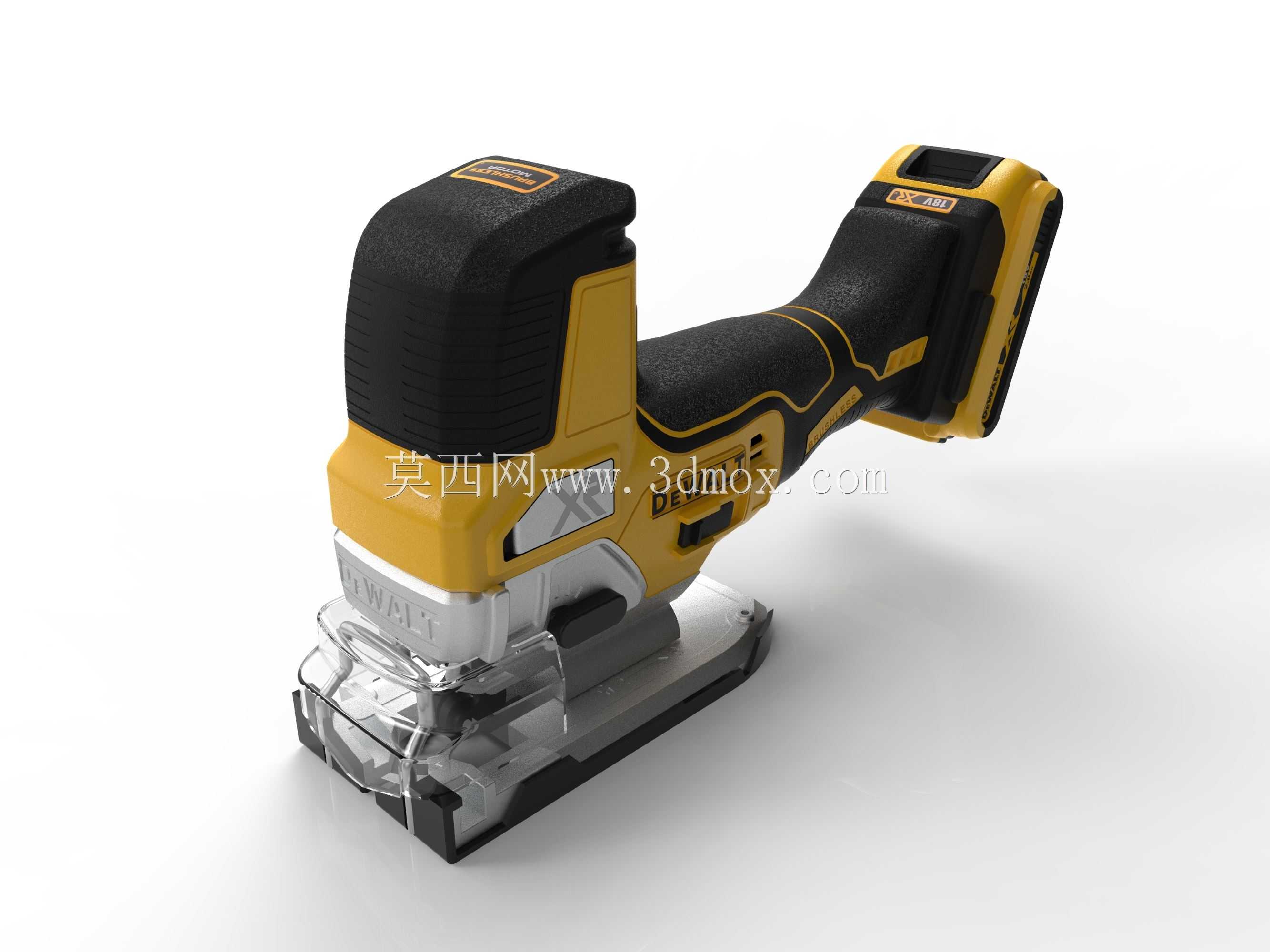

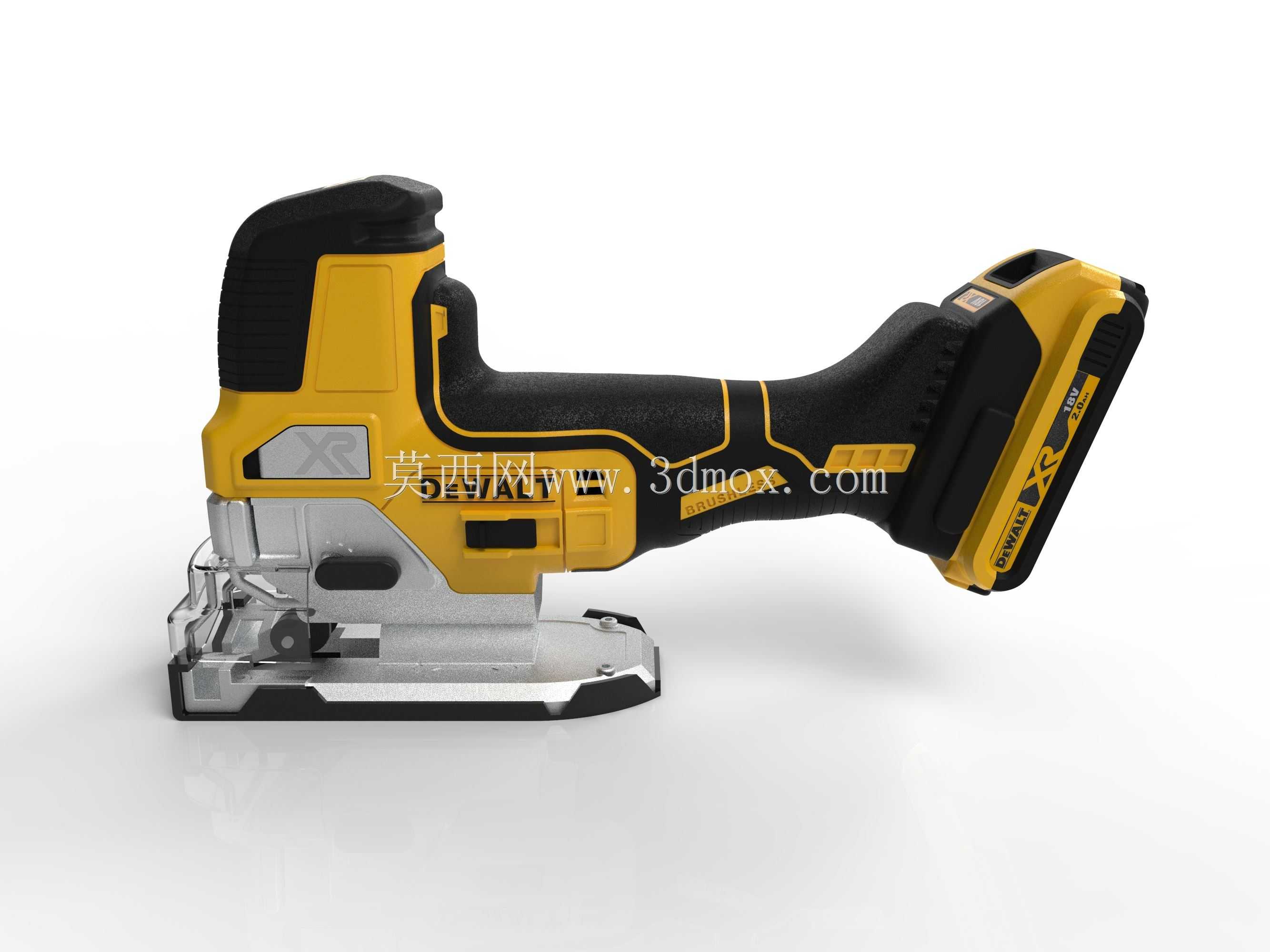

得伟18V无刷充电式竖锯结构建模

　　这款充电式竖锯的三维建模，完全还原了手持电动切割工具的实际工程结构，从握持手感的人机工程设计到内部动力传递的布局，都贴合现场作业的实际需求。在装修施工、金属薄板加工、木质构件裁切、复合材料修边等场景中，这类无绳竖锯不需要外接电源线，在高空作业、狭小空间作业、无供电的野外临时作业场景下，能摆脱线缆束缚，作业灵活性远高于有线款同类设备。设备的核心功能是通过往复运动的锯条实现不同材质的直线、曲线裁切，无刷电机的结构设计，相比传统有刷电机，减少了碳刷磨损带来的维护需求，动力输出效率更高，连续作业时的发热控制更优，能适配长时间高负载的裁切工况。从设计思路来看，整机采用手枪式握持布局，主握持手柄设置在机身后侧，表面覆盖防滑橡胶包覆层，

　　贴合手掌自然弯曲的弧度，作业时手腕不需要过度弯折，能降低长时间操作的疲劳感；电池包插接在手柄末端，采用快拆卡扣结构，更换电池时不需要额外工具，按压卡扣即可拔出电池，安装时对准滑槽推入即可自动锁止，电池包与手柄的衔接处做了过渡圆弧处理，不会在握持时硌手。机身前部的锯条夹持机构采用快换夹具设计，不需要借助内六角扳手等工具，扳动夹具锁扣即可装入或取出锯条，夹具的定位面做了高精度的贴合设计，能保证锯条安装后与底板的垂直度，避免裁切过程中锯条偏斜导致切口不齐。机身底部的导向底板采用金属材质，边缘做了倒角处理，作业时底板贴合工件表面滑动，能减少行进阻力，底板的角度调节结构可以实现0到45度的斜切调整，满足不同角度的坡口裁切需求，

　　调节旋钮设置在机身侧面，戴劳保手套也能方便操作。整机的外形尺寸充分考虑了手持作业的边界，机身最宽处不超过握持手掌的展开宽度，在狭窄的柜体内部、管道间隙中作业时，不会因为机身过宽被空间卡住；整机的重心设计在握持手柄的中心位置，单手握持时不会出现机头下沉或者机尾上翘的情况，长时间托举作业时手臂负担更小。机身表面的散热孔布局避开了握持区域，作业时排出的热风不会直接吹向操作人员的手部，同时散热孔的朝向做了防异物设计，裁切产生的木屑、金属碎屑不容易直接进入电机腔，能降低内部结构被碎屑卡滞的风险。机身顶部的开关采用无级调速设计，按压力度越大输出转速越高，操作人员可以根据不同的裁切材质调整进给速度，切割薄金属板时降低转速避免锯条崩齿，

　　切割木材时提高转速提升裁切效率；开关处设置了锁定按钮，长时间连续作业时可以按下锁定按钮保持固定转速，不需要一直按压开关，进一步降低操作疲劳。锯条往复运动的导向轮设置在锯条背部，作业时导向轮贴合锯条背面滚动，能抵消锯条高速往复时的侧向摆动，减少锯条折断的概率，同时提升裁切断面的平整度。电池包的接口做了防呆设计，反方向无法插入，能避免误操作损坏电池触点，接口处的密封胶圈可以阻挡裁切产生的粉尘进入接电部位，降低接触不良的故障概率。从建模的细节来看，所有的装配间隙都按照实际量产产品的公差做了还原，机身塑料壳体的合模线、橡胶包覆层的纹理、金属部件的表面拉丝质感都有体现，不仅可以用于产品展示，也能作为电动工具结构设计的参考案例，帮助结构设计人员理解手持电动工具的人机工程布局、动力排布、功能部件的装配逻辑，在进行同类产品开发或者工装夹具设计时，可以直接参考其空间尺寸边界，避免设计出的配套工装与设备外形产生干涉。
