越野车辆前置电动绞盘承载安装支架

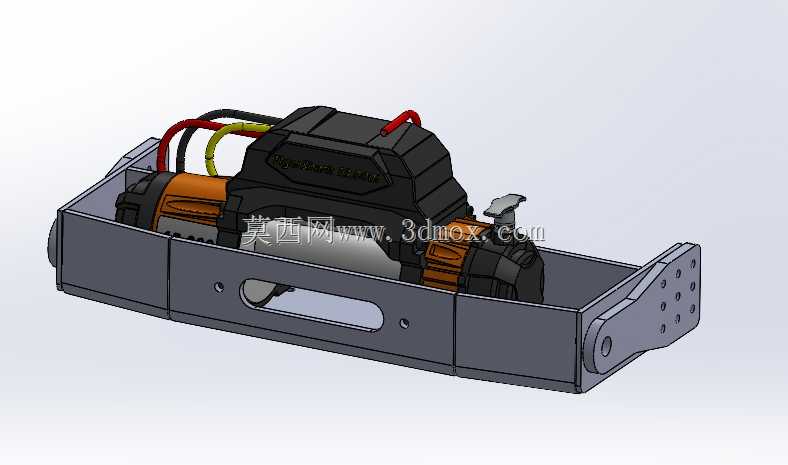

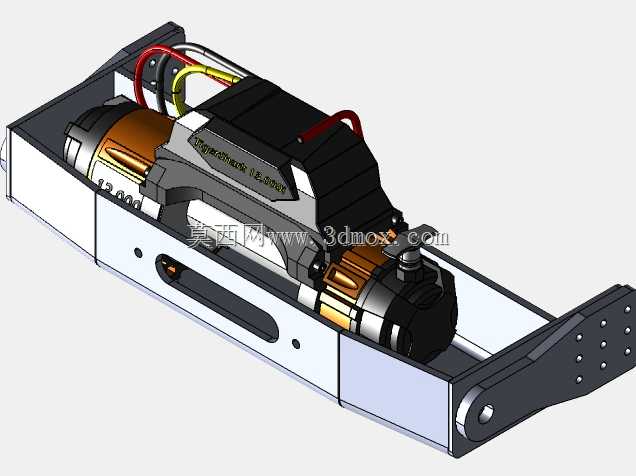

　　在越野改装、户外应急救援、特种作业车辆配套领域，车载绞盘是车辆陷困自救、跨地形拖拽作业的核心功能部件，而绞盘安装支架作为承载绞盘本体、传递拖拽载荷的关键结构件，其结构合理性直接决定绞盘作业的可靠性与整车改装的安全性。这款支架采用一体化槽型围合结构设计，整体为敞口盒式承载形态，主体采用等厚钣金折弯拼焊成型，围合侧壁可完整包裹绞盘的电机、减速机构与卷筒主体，避免越野行驶过程中飞溅的碎石、泥水直接冲击绞盘核心部件，同时围合结构形成的封闭传力路径，可将绞盘工作时产生的数吨级拖拽拉力均匀分散到支架整体，避免局部应力集中导致的结构变形或焊缝开裂。支架底部预留了长圆形调节安装孔，可适配不同车型前防撞梁的安装孔位偏差，

　　安装时无需在原车梁体上额外扩孔，降低改装对原车结构的破坏；长圆孔的调节行程可覆盖同级别多数硬派越野车型的前梁安装间距，安装过程中可微调绞盘的前后位置，保证绞盘出绳口与前保险杠导绳口的对中度，避免钢丝绳收放过程中出现偏磨、卡滞问题。支架前端延伸出带多组安装孔的铰接耳板，耳板上的阵列孔位可兼容不同规格的导绳器、拖车钩接口安装，无需额外焊接转接件即可完成绞盘出绳导向组件的装配；耳板与主体侧壁采用圆弧过渡结构，避免直角连接处的应力集中，在承受极限拖拽载荷时，过渡区域可分散峰值应力，降低结构断裂风险。支架侧壁开设的长条形镂空槽，一方面可减轻支架整体自重，降低改装后车辆前轴的簧下载荷，避免车头过重影响越野行驶的操控性；

　　另一方面镂空槽可作为绞盘的散热通道，绞盘长时间大负载工作时，电机与减速机构产生的热量可通过镂空槽快速散出，避免密闭空间内热量堆积导致的电机过热保护、减速机构润滑脂失效问题。从安装边界来看，支架的内部槽宽、槽深尺寸完全匹配对应规格电动绞盘的本体尺寸，绞盘放入槽体后，电机接线柱、控制线缆接口与支架侧壁留有足够的安全间隙，不会出现安装后线缆被挤压、绝缘层磨损的问题；支架整体高度控制在常规越野车型前保险杠的安装空间范围内，安装后不会突出保险杠下沿过多，避免车辆接近角被过度压缩，影响越野通过性。结构设计过程中，针对绞盘工作时的载荷特性，对支架的受力路径做了针对性优化：拖拽时的拉力通过前端耳板传递到两侧侧壁，

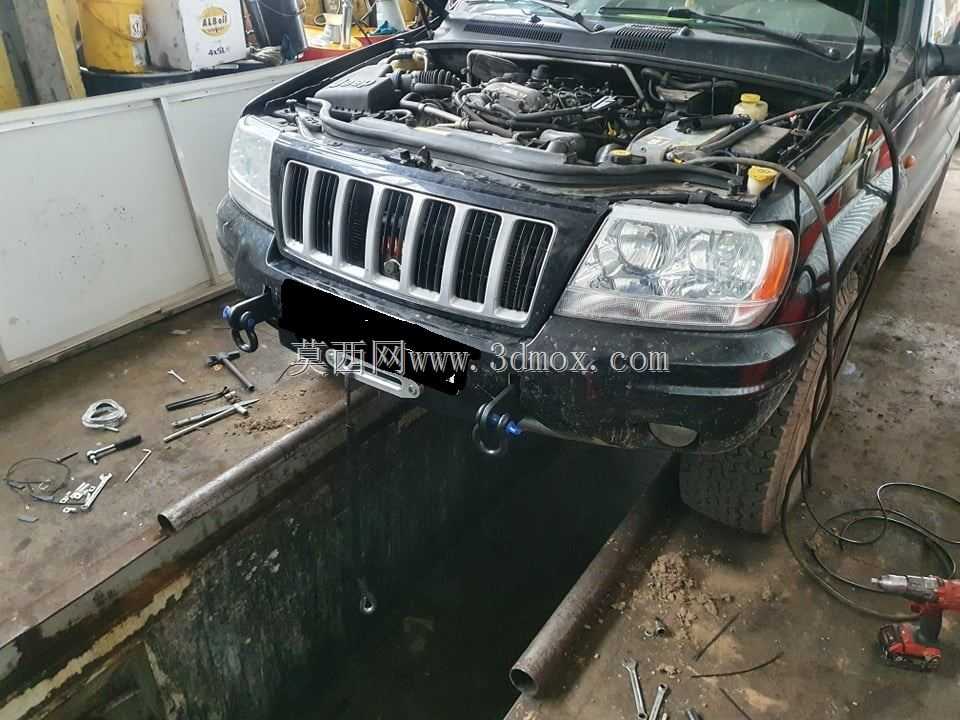

　　再通过侧壁底部的安装面均匀传递到原车大梁，整个传力路径无突变转角，所有焊缝均采用连续满焊工艺，焊脚尺寸匹配板材厚度，避免虚焊、漏焊导致的承载能力下降。针对户外使用的腐蚀环境，支架成型后可做喷塑或镀锌表面处理，钣金折弯处的圆角设计可避免表面处理时出现涂层堆积、露底问题，提升长期户外使用的防锈能力。在实际配套场景中，该支架除了适配硬派越野车的前置绞盘安装，还可用于小型工程作业车辆、农用机械的后置拖拽绞盘安装，也可作为固定卷扬装置的承载底座用于户外营地、小型救援设备的集成，槽型结构可兼容不同品牌同尺寸规格的电动绞盘，无需针对单一品牌绞盘做结构修改，通用性较强。
