便携式折叠户外炭烤炉钣金结构设计

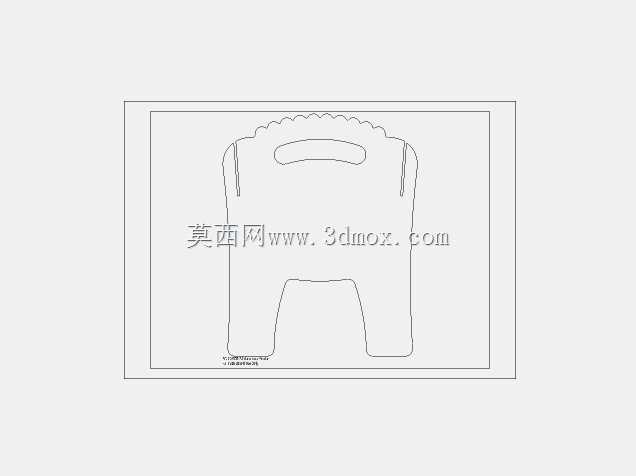

　　这套烧烤炉结构面向户外露营、庭院聚餐、夜市摆摊与自驾休憩场景，核心解决传统炭烤炉笨重、收纳占空间、拆装繁琐的痛点。整机采用薄钢板激光下料后折弯成型，无需复杂铸造件与焊接工装，侧板通过折边互锁结构拼合，支腿直接由炉体侧板延伸下料折弯形成，展开后支腿向外撑开形成稳定支撑，收纳时可向内翻折贴合炉体侧壁，整体摊平后厚度仅数层钢板叠加，便于随车携带与居家存放。

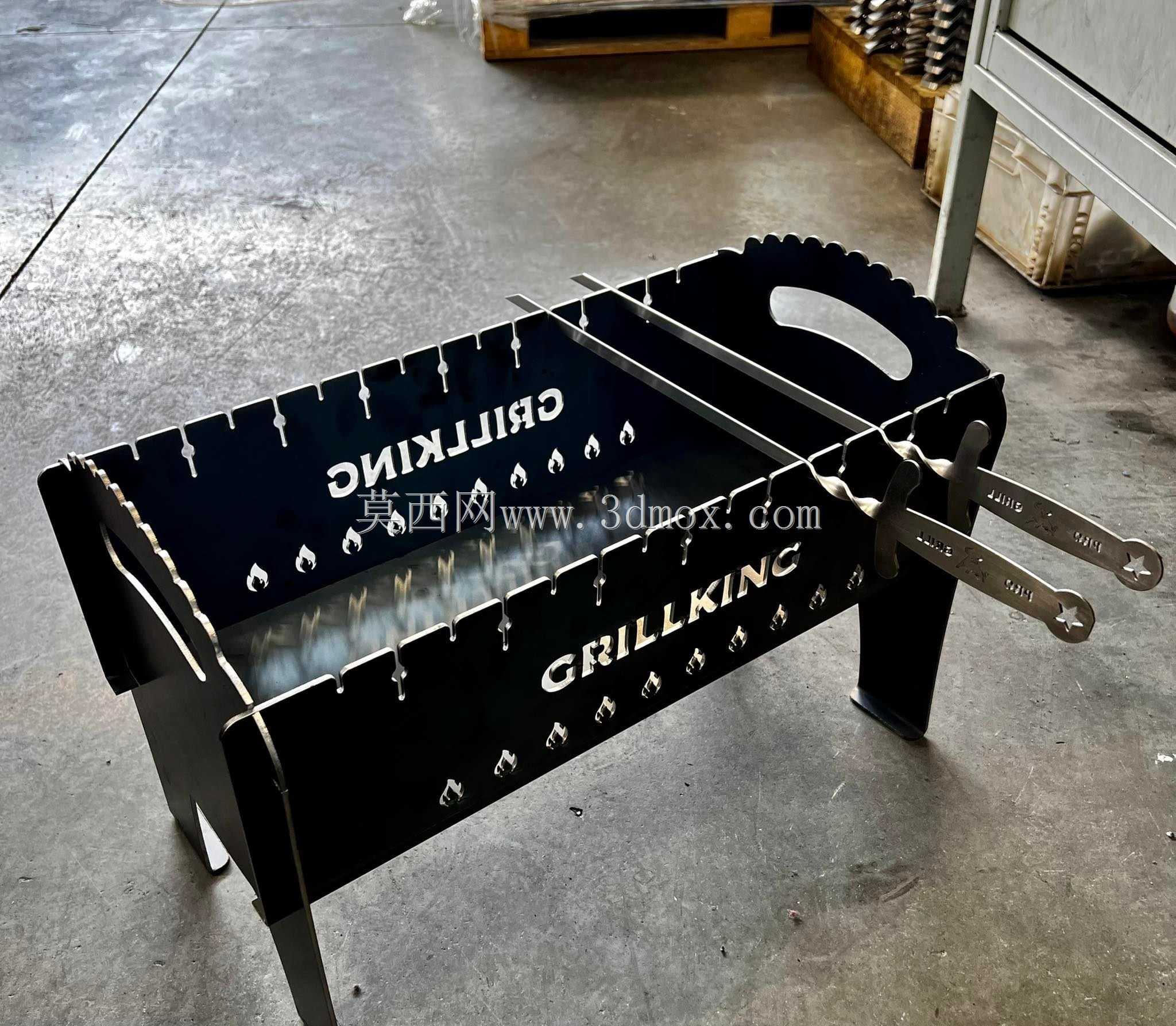

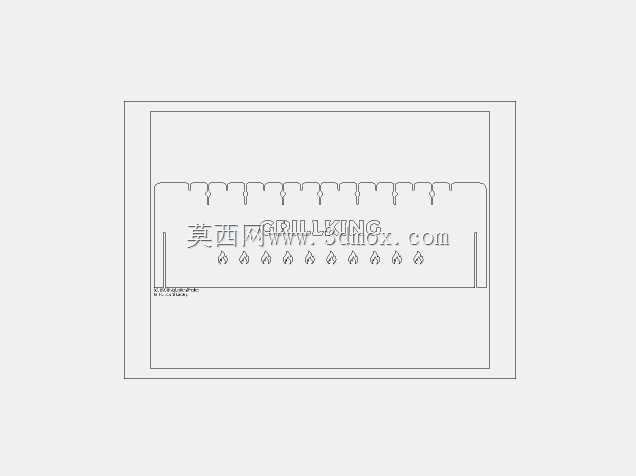

　　炉腔内部沿两侧侧板上缘均布冲压卡槽，用于横向搁置烤签与烤网，卡槽间距经过排布，可同时容纳十余根烤签，避免食材烤制过程中相互粘连；炉体两端侧板开设镂空提手，搬运时可直接握持，提手边缘做折弯翻边处理，既提升薄板局部刚性，又避免锐边割手。炉身侧壁排布多组通风小孔，采用水滴形镂空造型，在保证装饰辨识度的同时，为木炭燃烧提供自然进风通道，空气从侧壁低位进入炉腔，穿过炭层后从上方烤网区域流出，形成稳定自然通风，无需额外电动送风即可维持炭火燃烧强度。

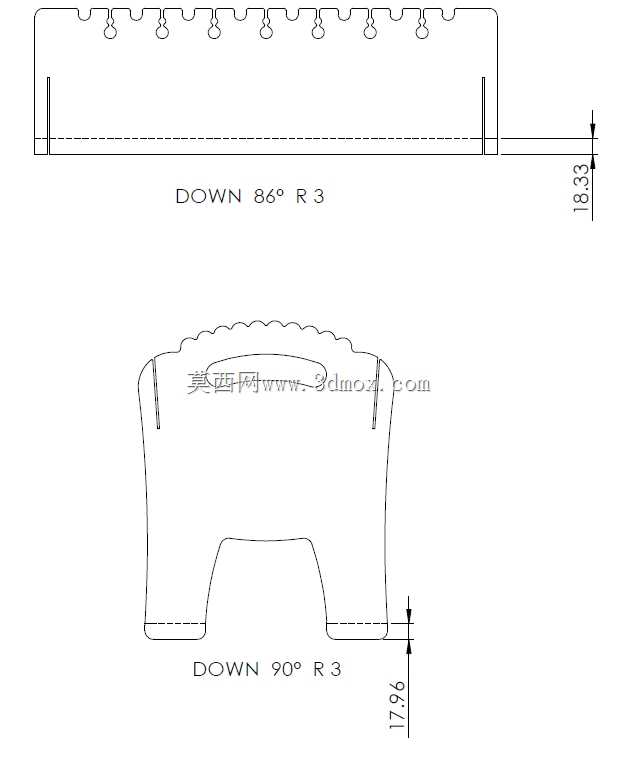

　　设计阶段优先考虑钣金工艺可行性：所有轮廓与镂空孔位均适配激光切割路径，避免微小尖角与窄缝导致切割烧边；折弯线位置提前预留工艺让位，相邻折弯边的干涉区域在展开图中做切角处理，拼装时无需外力敲击即可对位。炉体侧壁的品牌字样采用阴刻镂空工艺，切割后字符与炉体一体成型，长期高温使用下不会出现标识脱落问题。烤签配套限位挡片结构，签子端部折弯形成卡位，搁置在卡槽后不会随食材翻动滑落。

　　安装边界方面，炉体整体长宽高比例适配常规车载后备箱尺寸，展开后支腿着地面积覆盖炉体投影外缘，抗侧翻能力满足户外不平地面使用需求；炉腔内部预留木炭盛放空间，炭层与烤网之间的高度差经过设定，既避免食材直接接触明火烤焦，又保证辐射热强度满足烤制要求。所有钣金棱边均做去毛刺处理，拼装接缝处预留热膨胀间隙，长时间高温灼烧后板材变形不会导致板件卡滞无法拆卸。整套结构无多余零散连接件，日常使用后清理炭灰时可直接拆解摊平冲洗，维护难度极低，适合小批量钣金代工与户外用品量产开发参考。
