小型桌面级数控雕刻加工设备结构

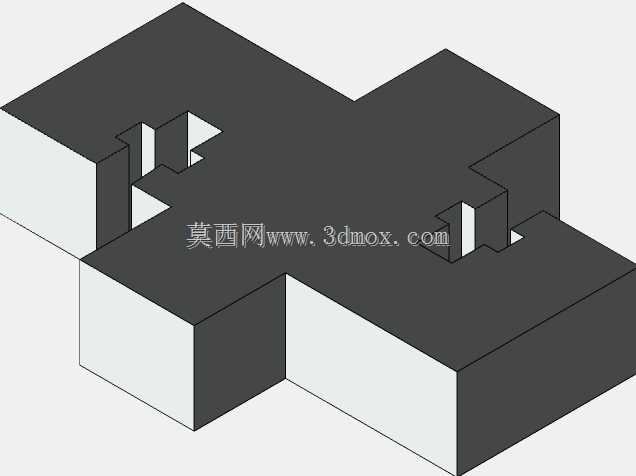

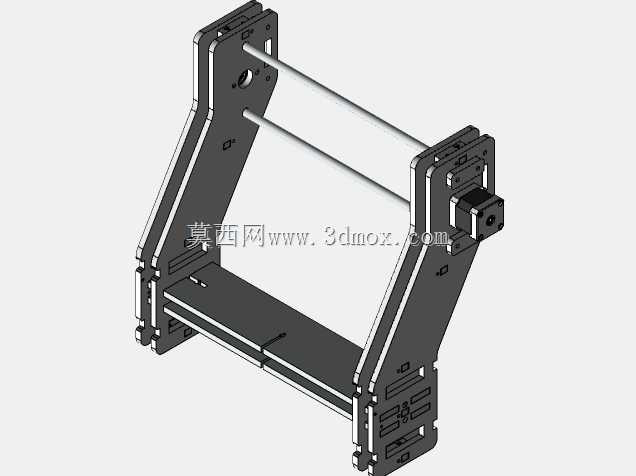

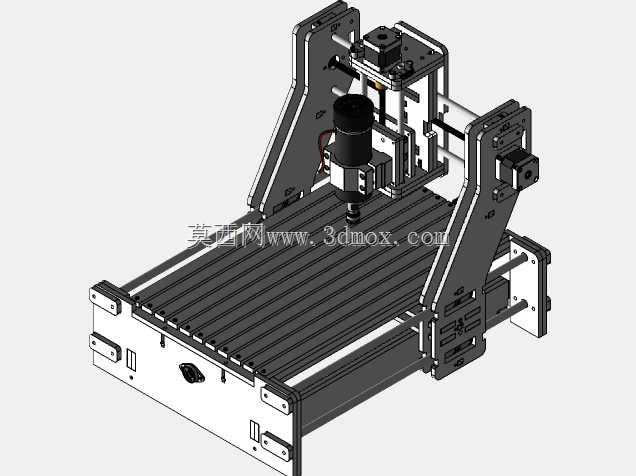

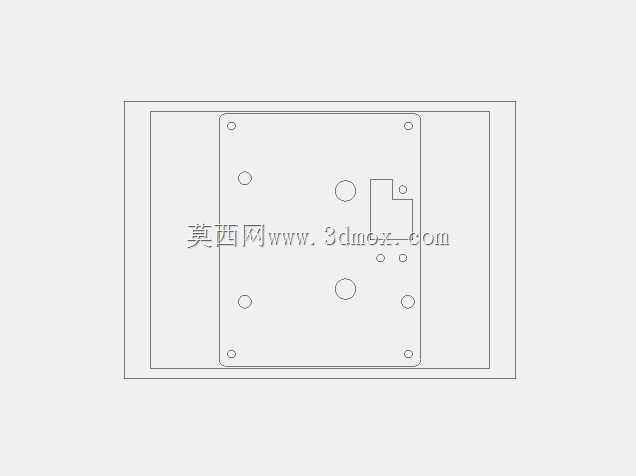

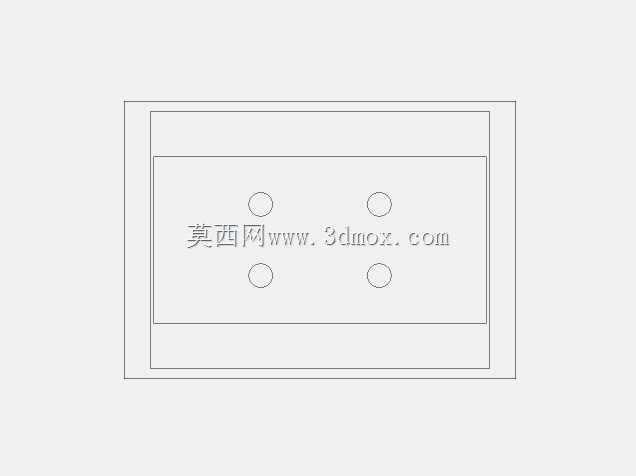

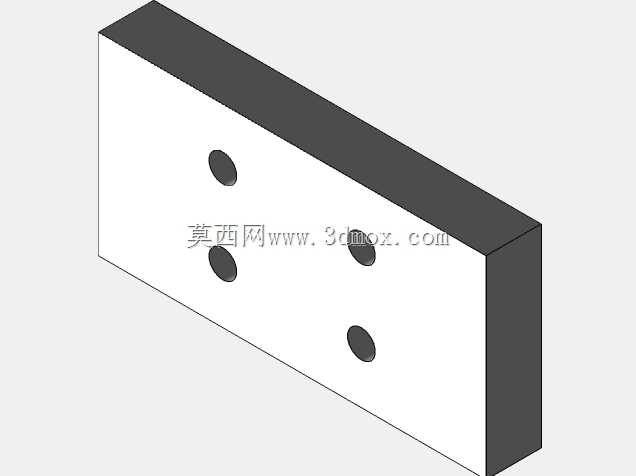

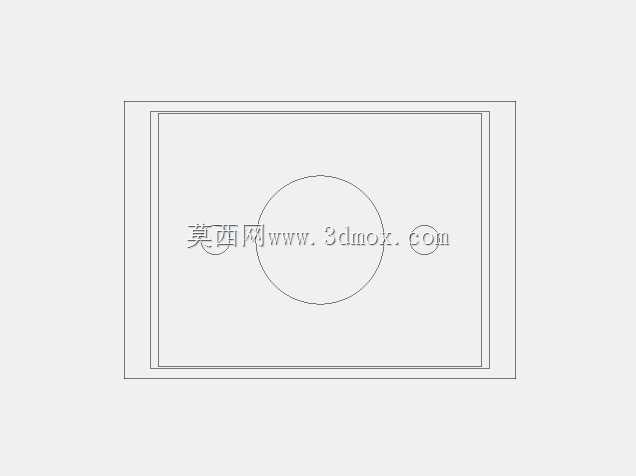

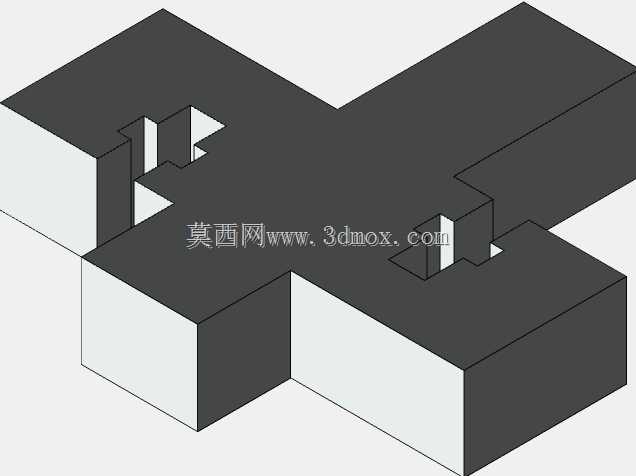

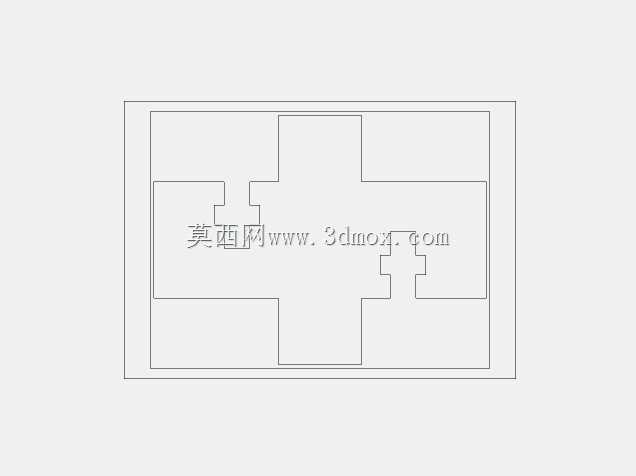

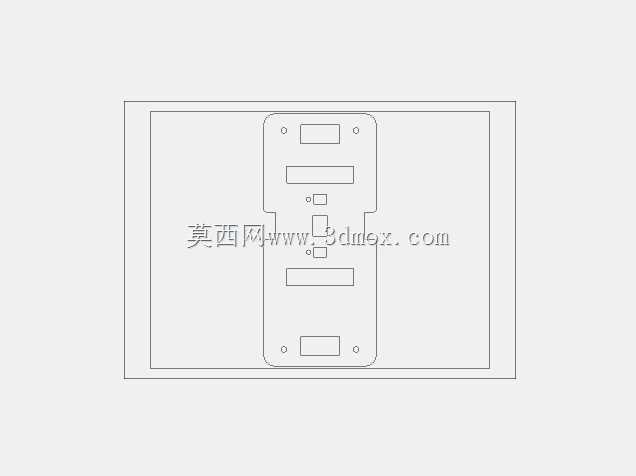

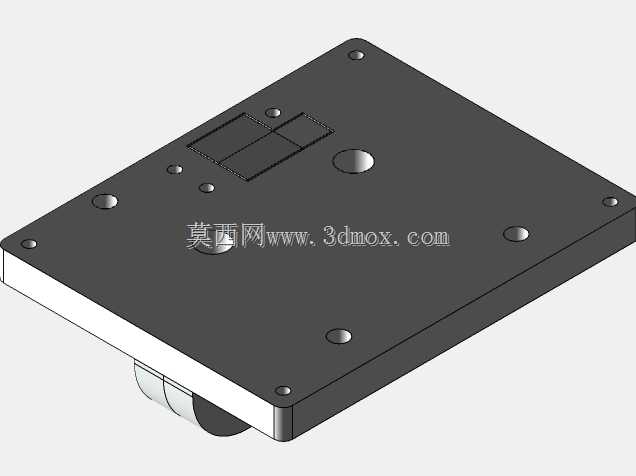

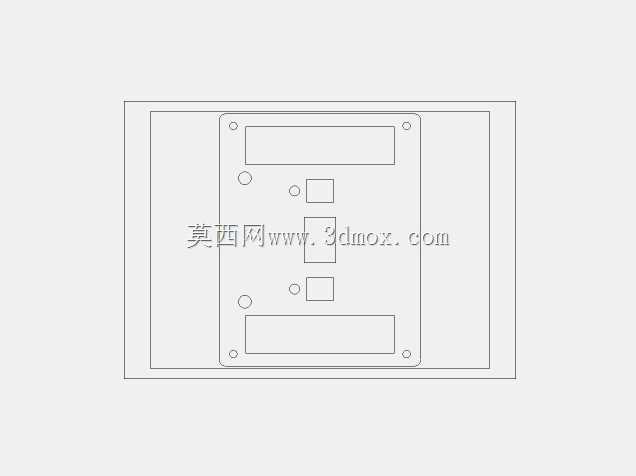

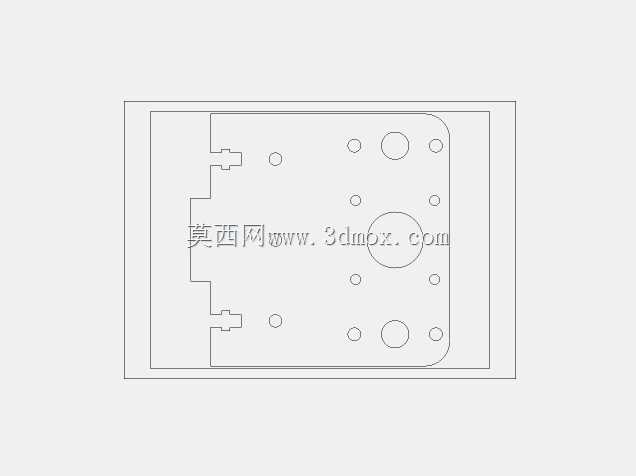

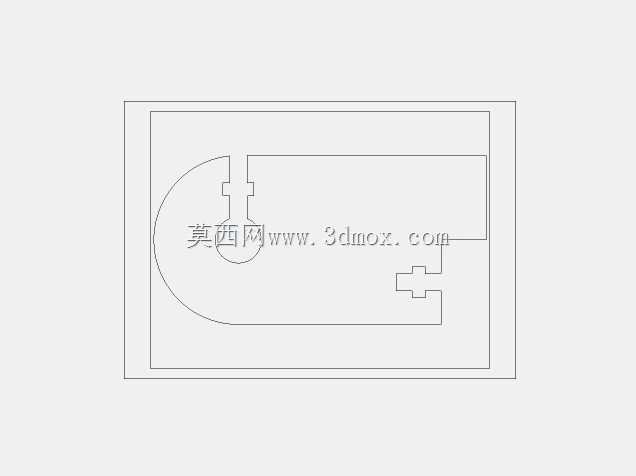

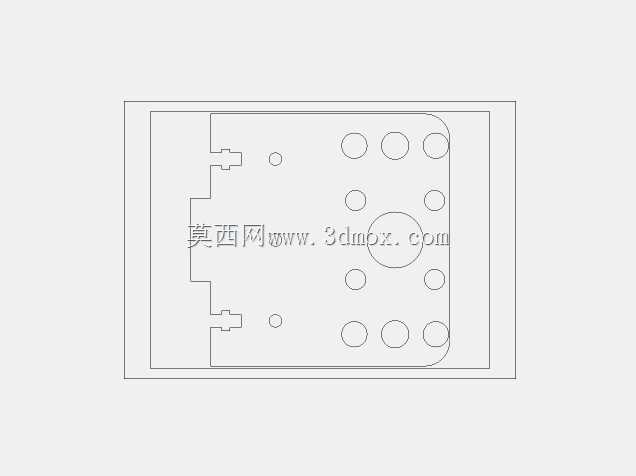

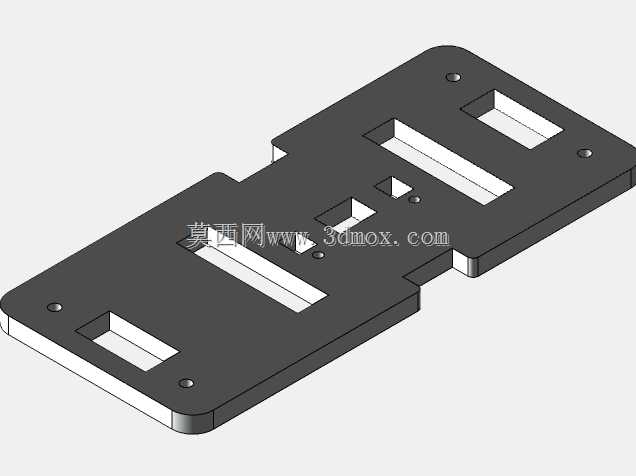

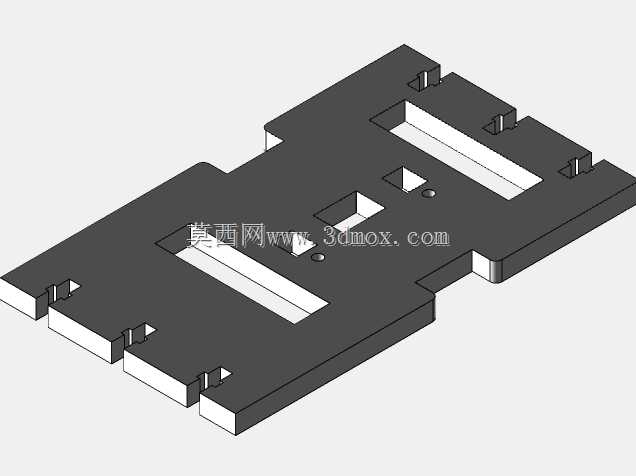

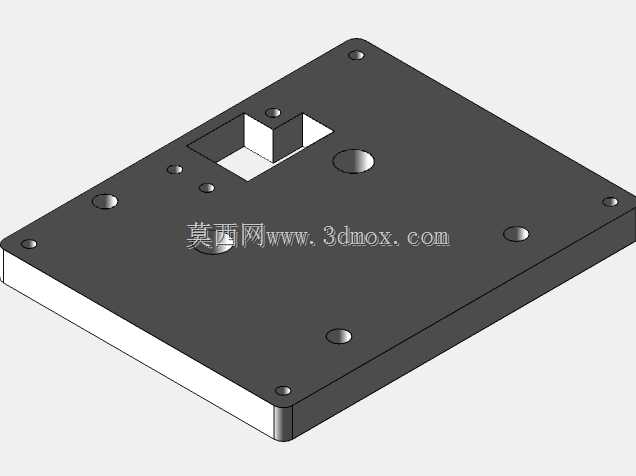

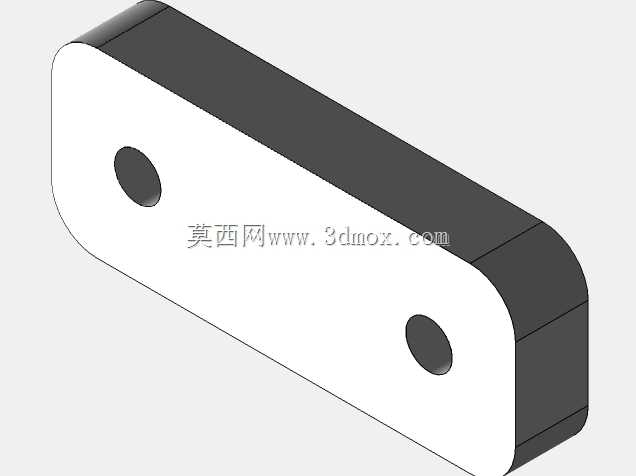

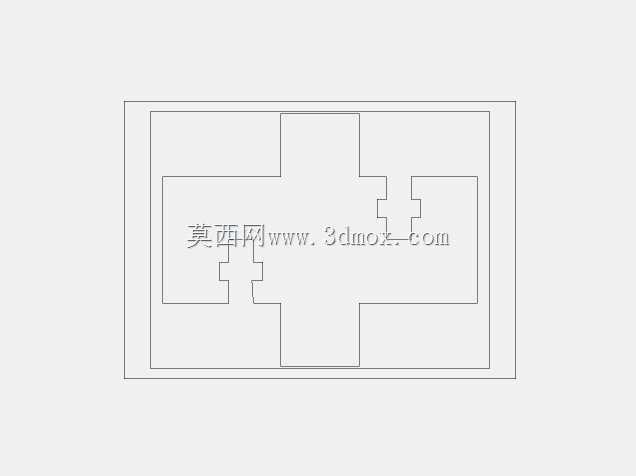

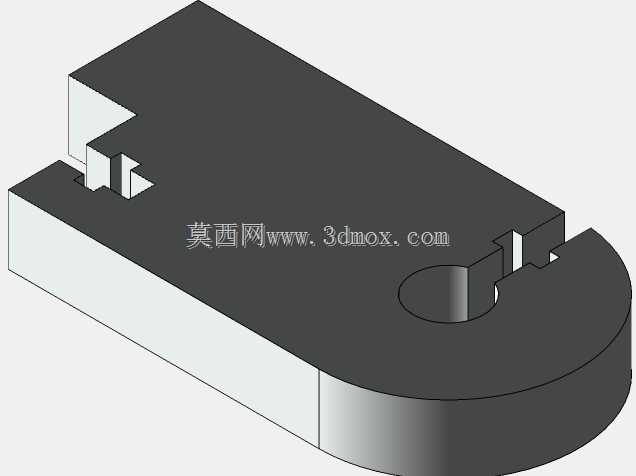

　　这套桌面式数控加工设备的结构设计，核心面向小尺寸工件的精密加工作业场景，常见于小型加工工坊、个人DIY工作室、院校机械实训教室以及小批量定制零件的生产环节，可覆盖软金属、亚克力、木材、工程塑料等多种材质的铣削、雕刻、钻孔工序，相比大型工业机床占地空间更小，部署灵活，不需要专门的重型设备安装基础，普通承重工作台即可完成放置固定。从结构布局来看，设备采用双侧立式支撑板支撑横梁的龙门式架构，这种布局的优势在于X轴传动组件沿横梁布置时，两侧支撑受力均匀，运动过程中横梁的形变量被控制在极小范围内，能有效保障加工头运动的直线度，避免单侧悬臂结构长期运行后出现的下垂变形问题。Y轴传动组件集成在底部床身内部，

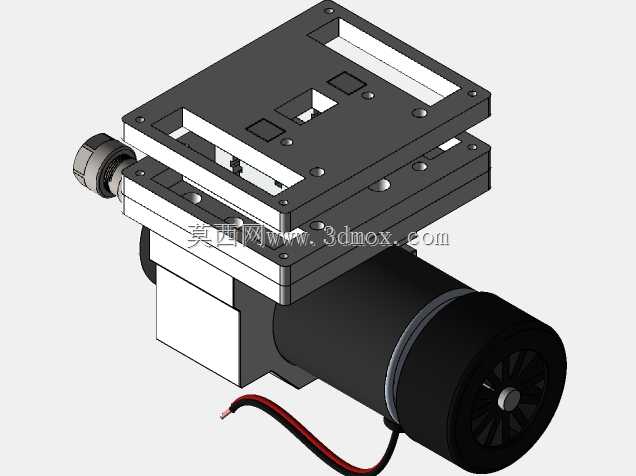

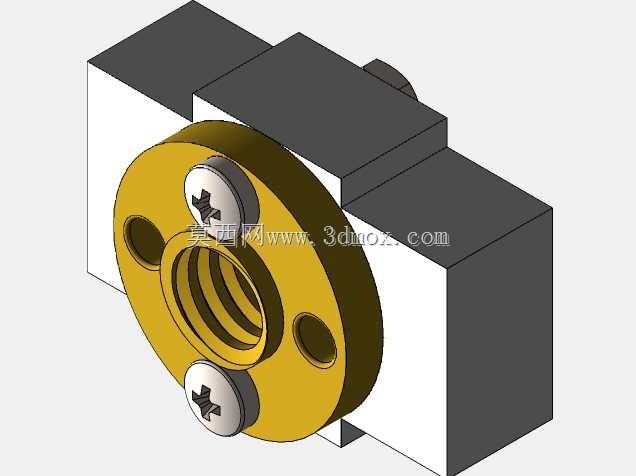

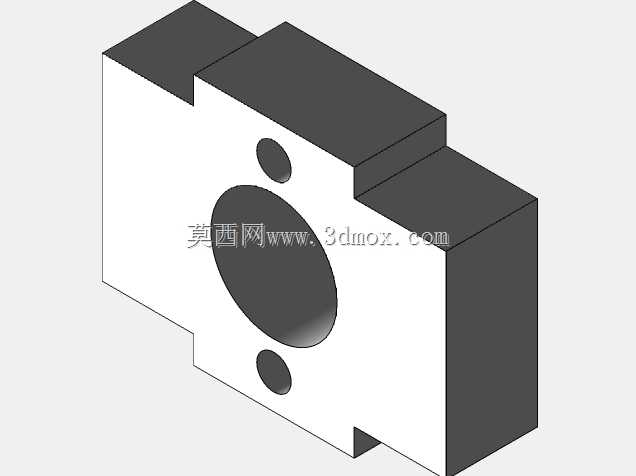

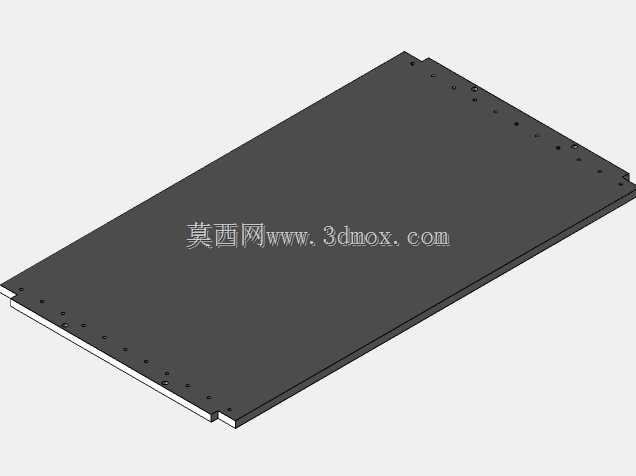

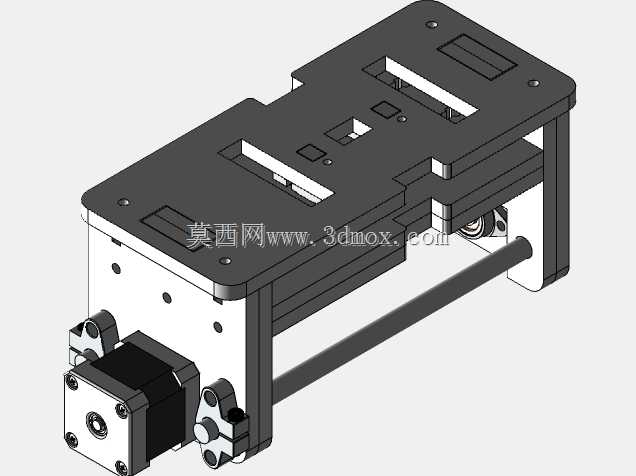

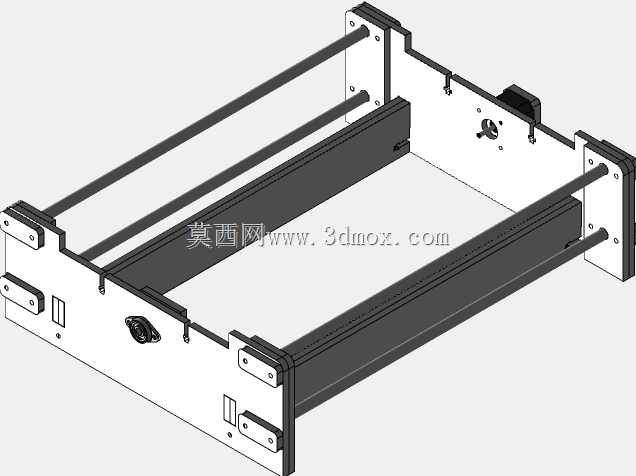

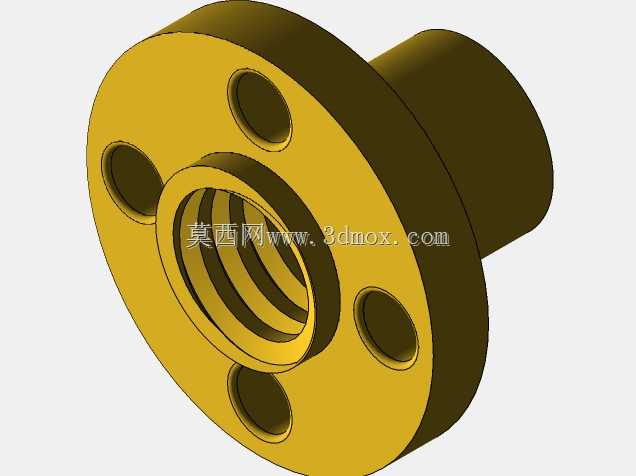

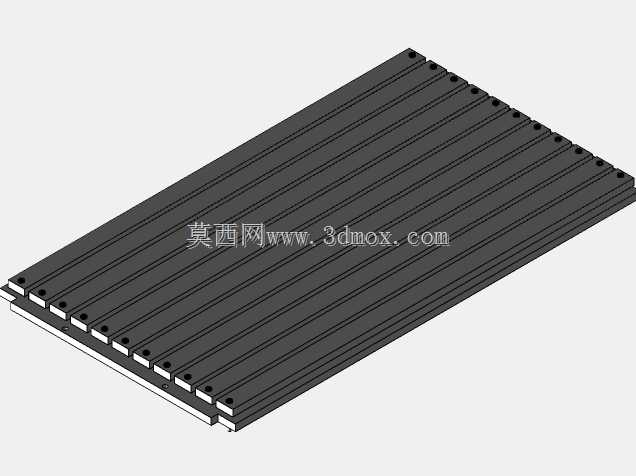

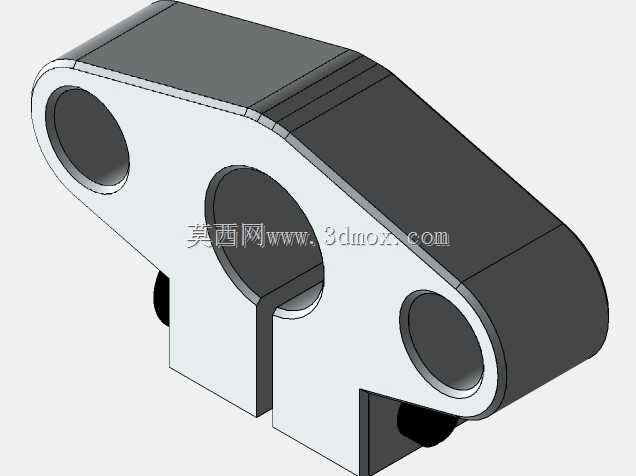

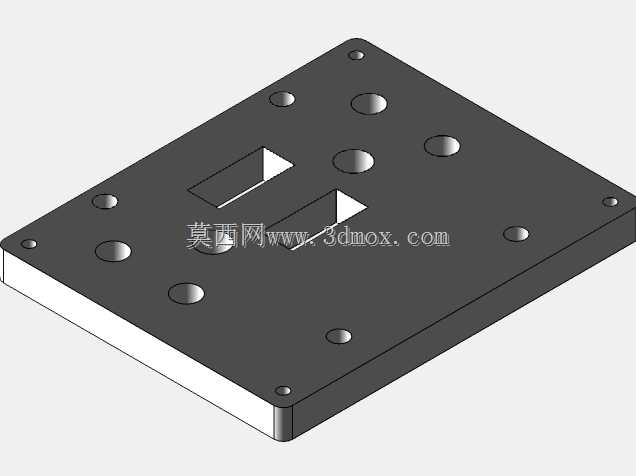

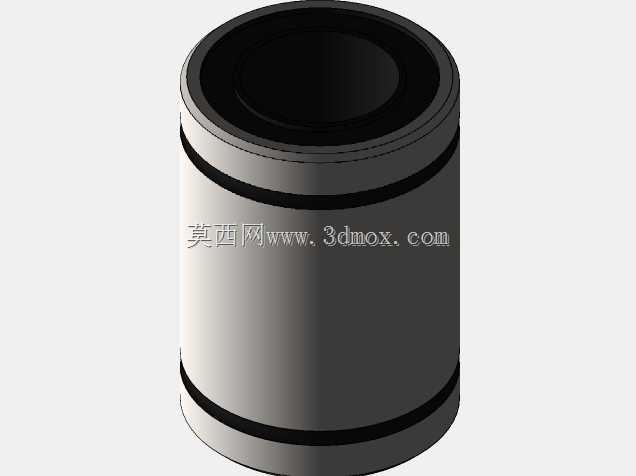

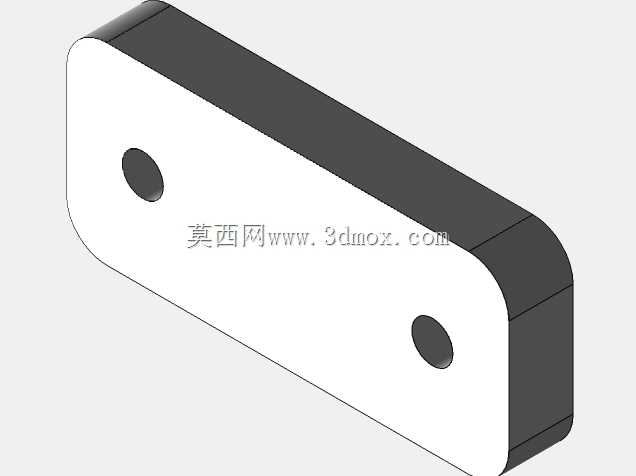

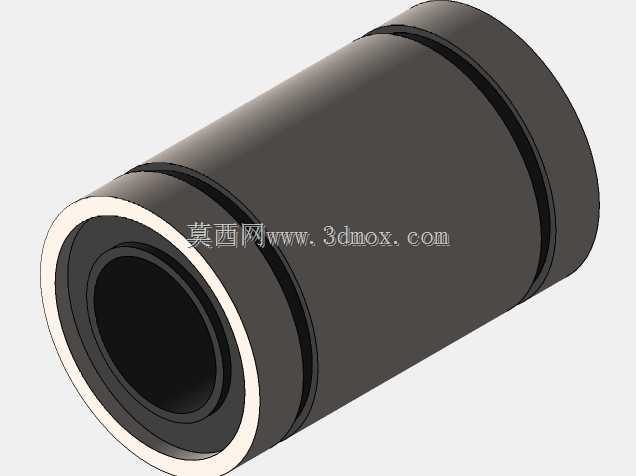

　　带动上方的T型槽工作台做前后方向的进给运动，工作台表面的平行T型槽结构是为了配合通用压块、夹具完成不同外形工件的快速装夹，槽间距按照通用小型工装的安装尺寸设计，可兼容市面上多数标准小型平口钳、工件吸盘的安装孔位，不需要额外制作转接板就能完成夹具固定。Z轴滑台搭载在X轴的运动滑块上，前端直接安装加工主轴单元，主轴采用高速风冷设计，适配小直径铣刀、雕刻刀的高转速作业需求，Z轴的行程设计充分考虑小型工件的加工高度范围，既不会因为行程过长增加滑台的悬伸量影响刚性，也不会因为行程过短限制可加工工件的厚度边界。传动部分的设计上，三个进给轴均采用直线导轨搭配滚珠丝杠的传动组合，导轨滑块采用预紧安装方式，消除运动间隙，

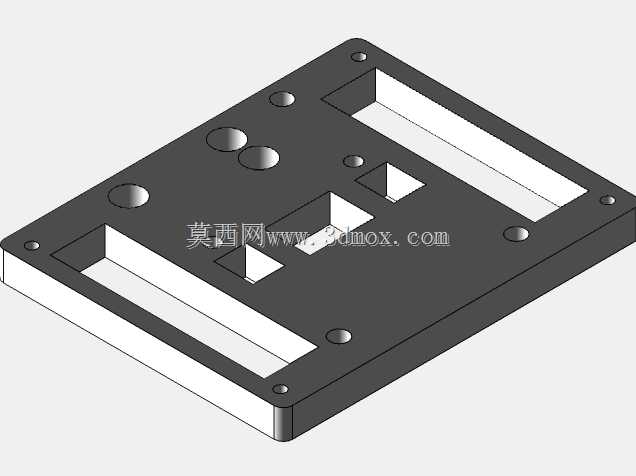

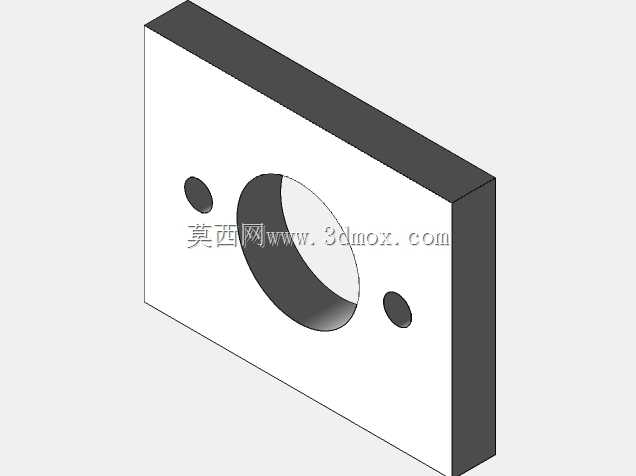

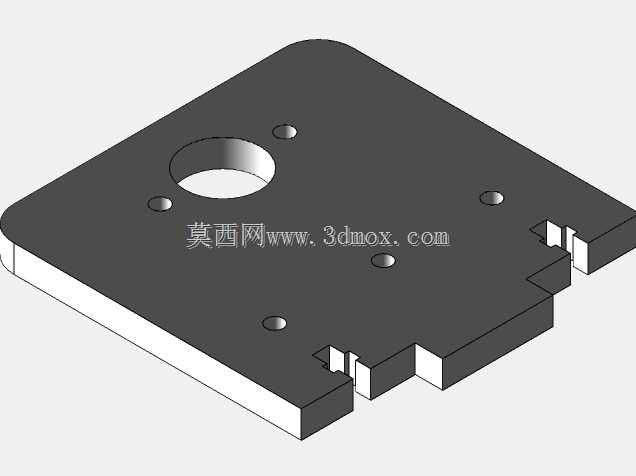

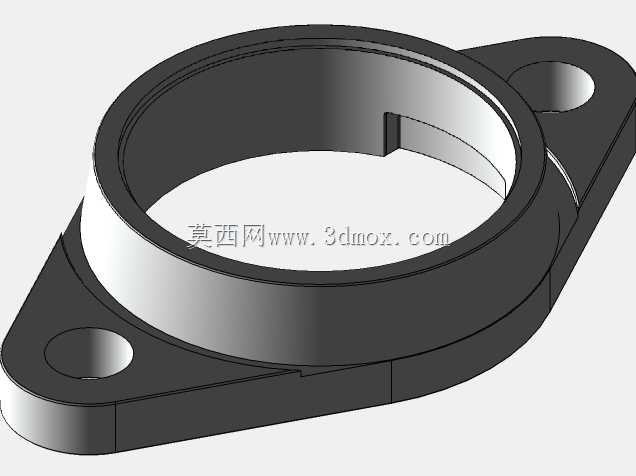

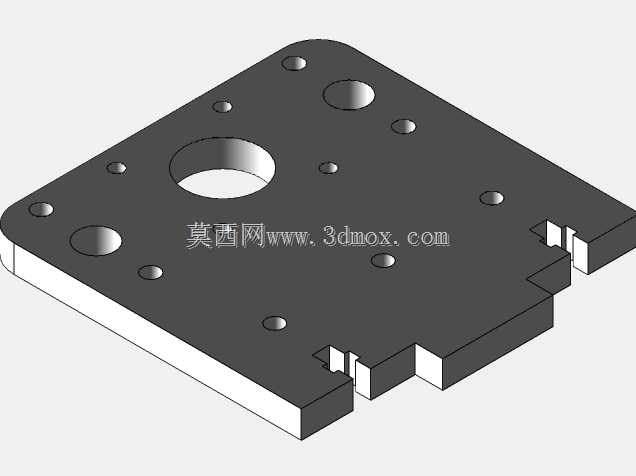

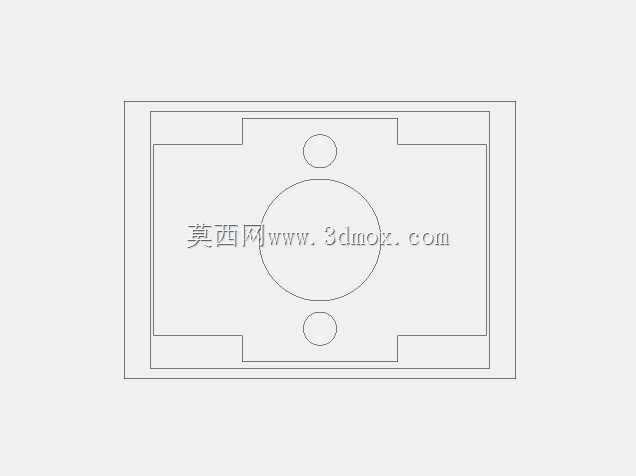

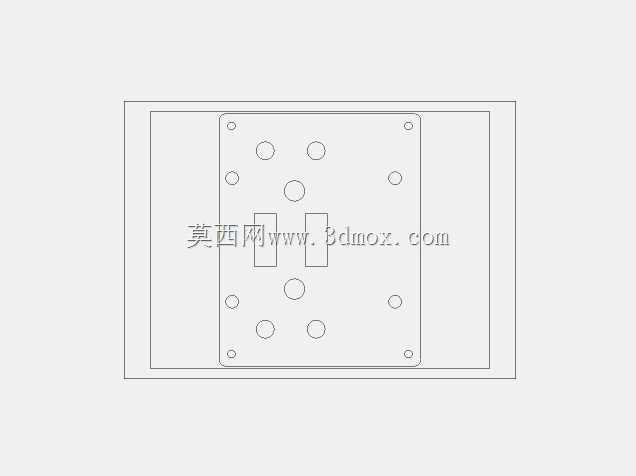

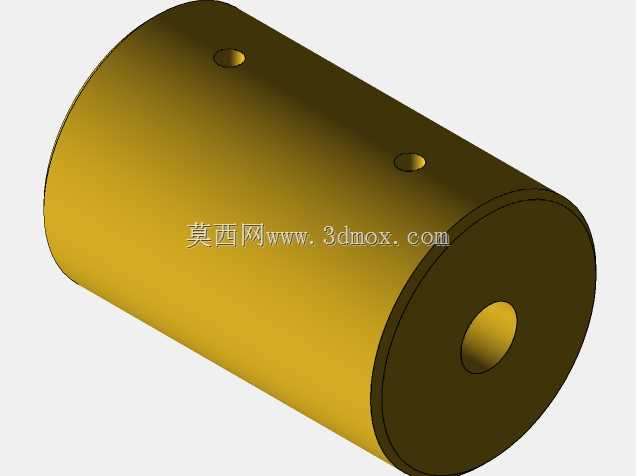

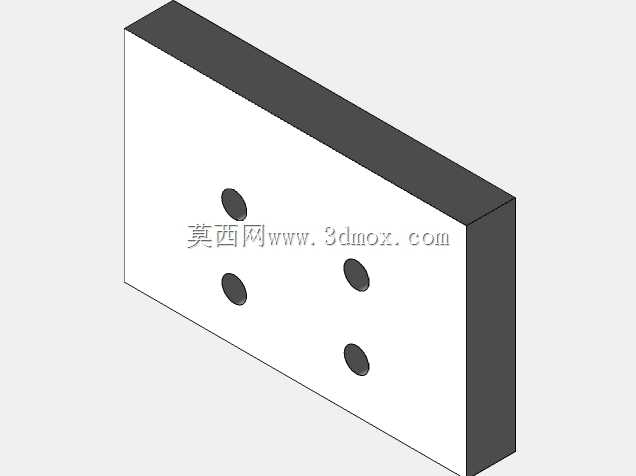

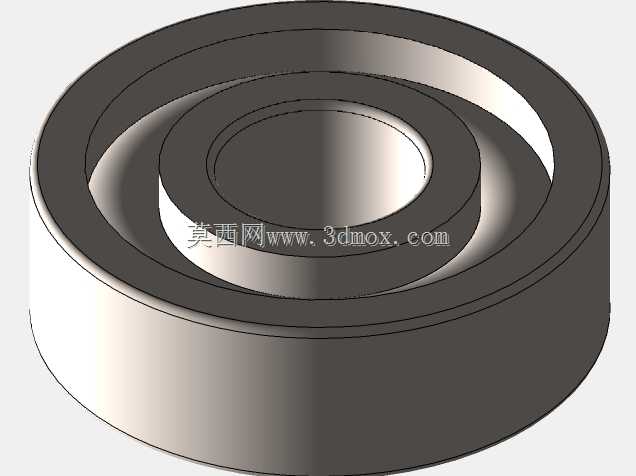

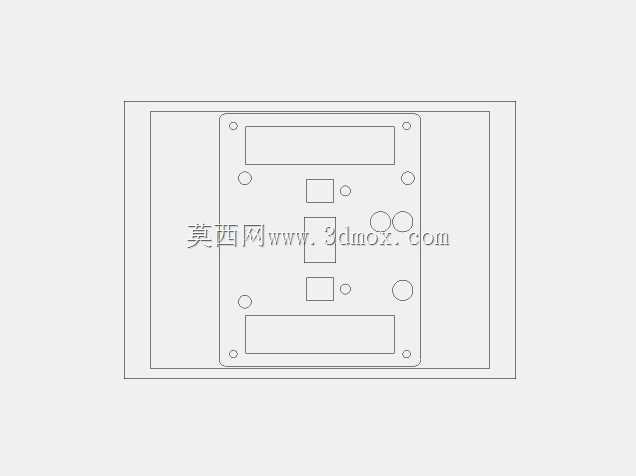

　　保障进给过程中的定位精度与重复定位精度，丝杠两端采用固定支撑结构，减少高速进给时的丝杠颤动，每个轴的驱动端都预留了伺服电机或者步进电机的安装法兰位，可根据实际的精度需求、成本预算选择适配的驱动元件，安装接口的尺寸按照通用小型伺服电机的安装规范设计，不需要额外加工转接件就能完成电机装配。设备的电气安装空间预留于底部床身的空腔内，床身侧板预留了走线槽与电气元件的安装孔位，驱动器、电源模块、控制板卡都可以集成在床身内部，既可以减少外部走线的杂乱程度，也能通过金属床身的屏蔽作用降低电气信号的干扰，床身底部预留了可调脚杯的安装位，安装时可通过调节脚杯高度完成设备水平度校准，抵消放置台面的平面度误差，避免因为设备倾斜影响加工精度。

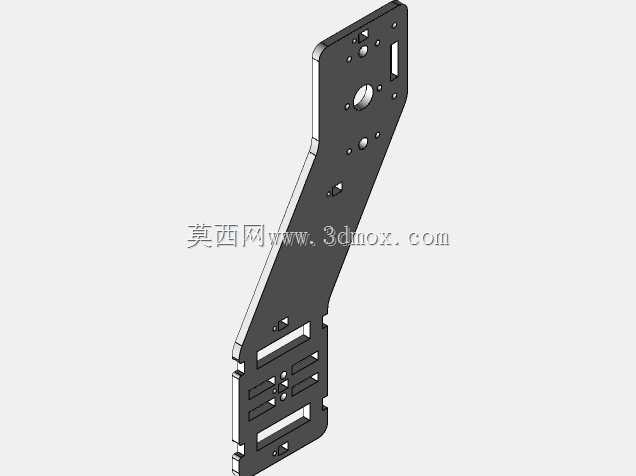

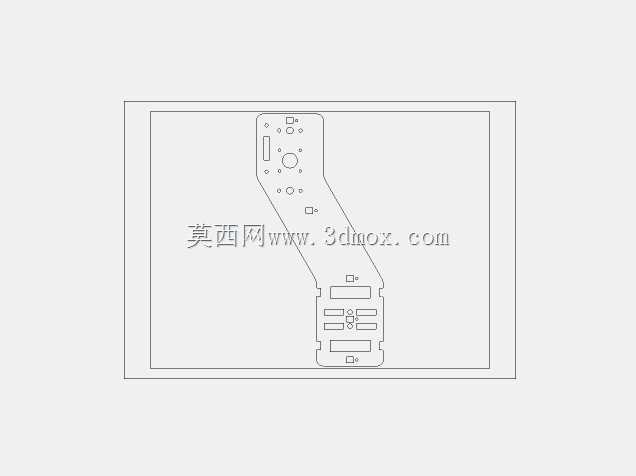

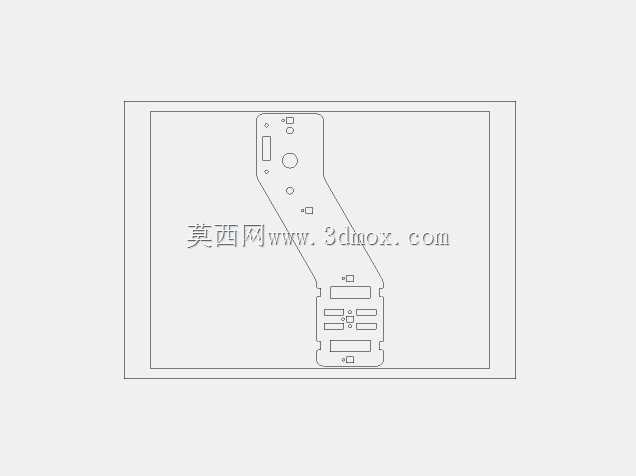

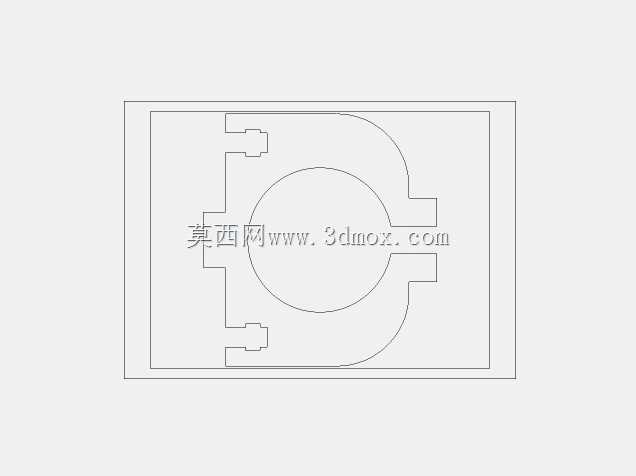

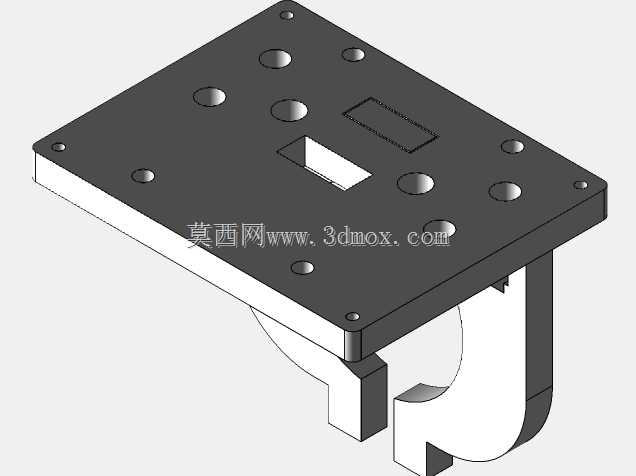

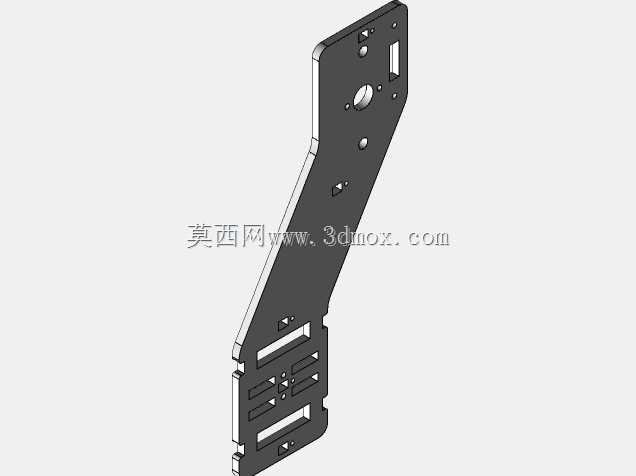

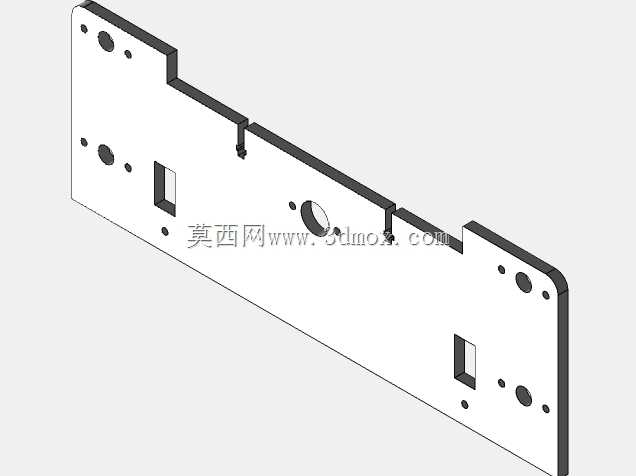

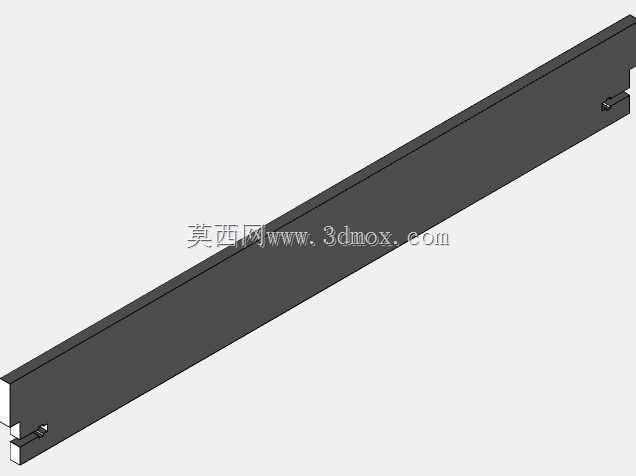

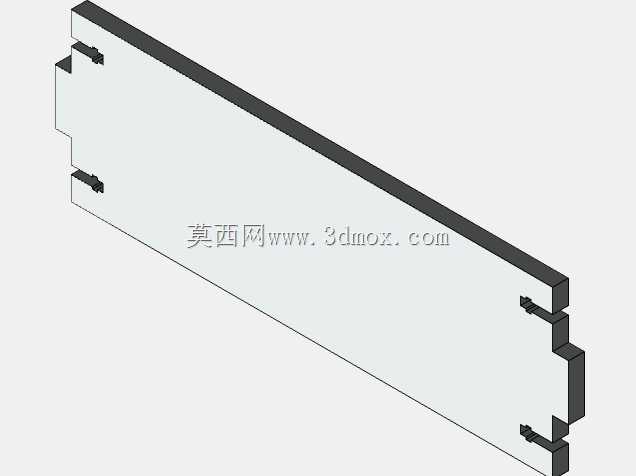

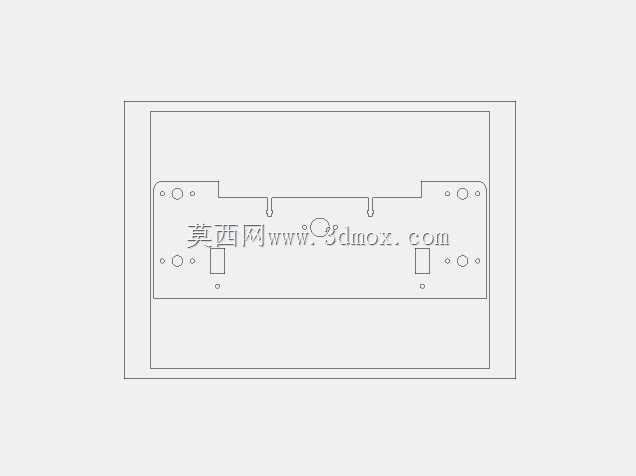

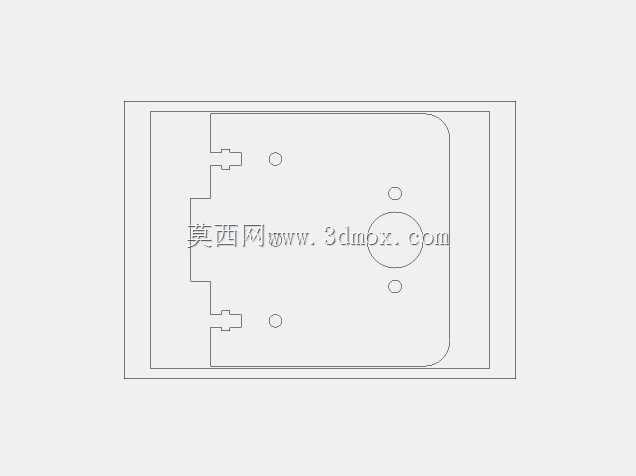

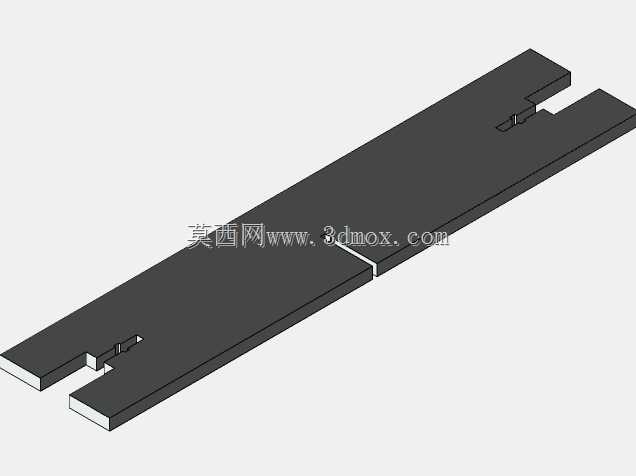

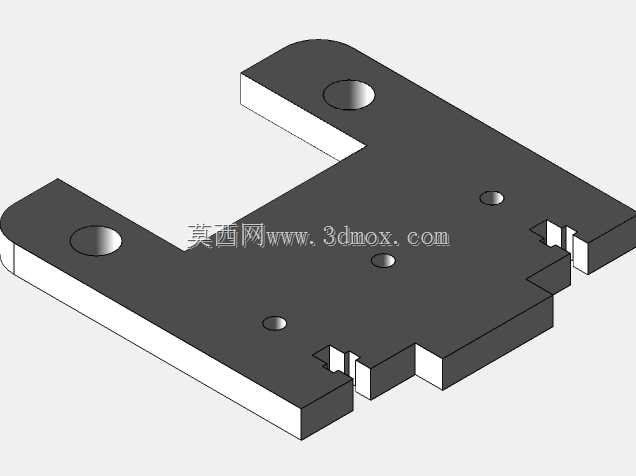

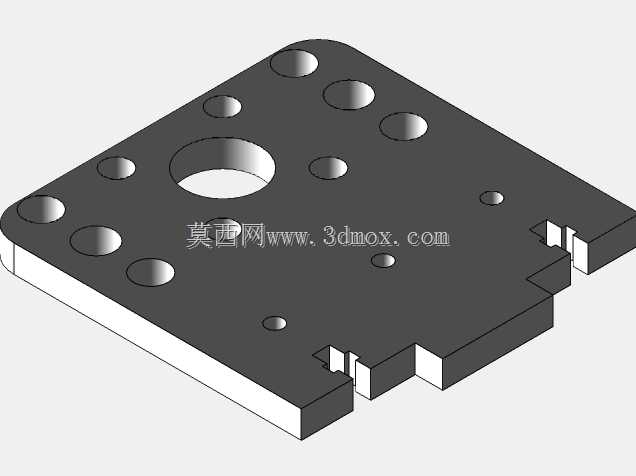

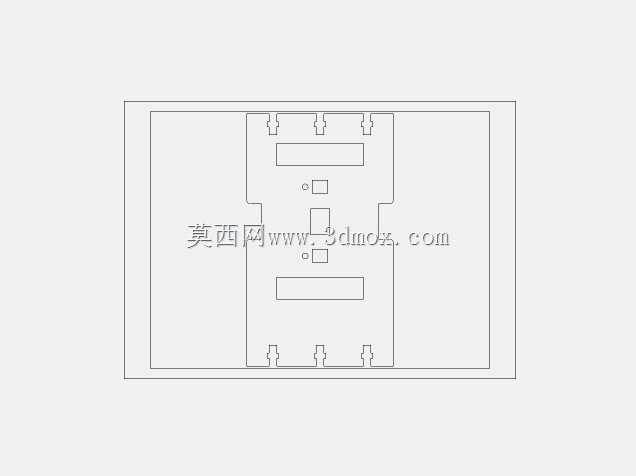

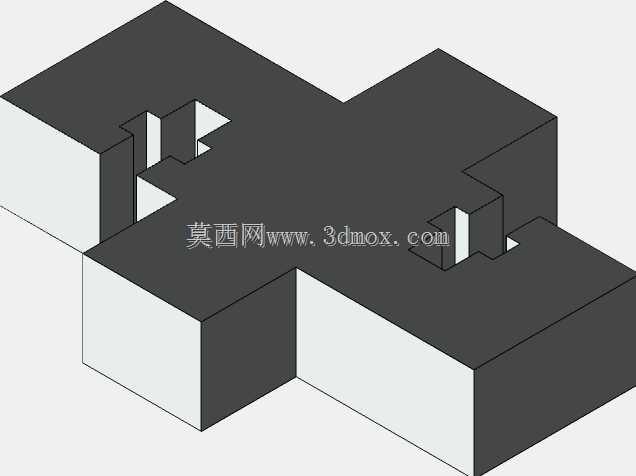

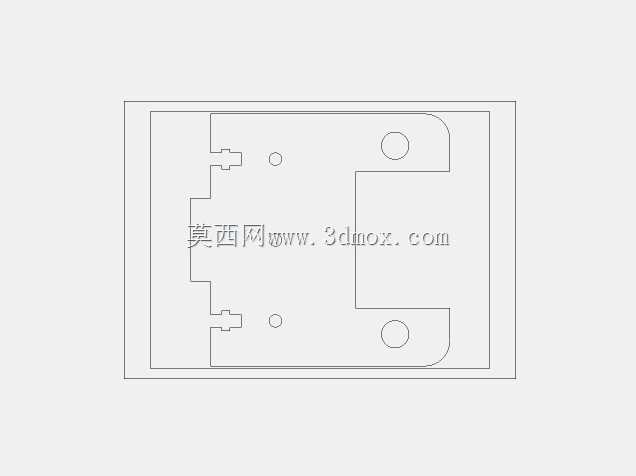

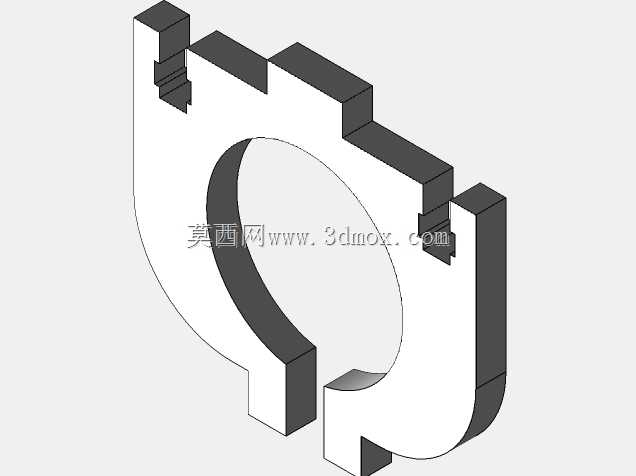

　　两侧的立式支撑板在设计时做了加强筋结构处理，在不增加整体板材厚度的前提下提升支撑板的抗弯刚度，减少主轴高速切削时产生的结构共振，横梁的截面采用矩形空心结构，兼顾轻量化与结构刚性，降低X轴运动时的负载惯量，提升进给运动的响应速度。设备的整体安装边界控制在桌面设备的常规尺寸范围内，宽度方向不超过普通工作台的可用深度，长度方向预留了操作与维护的空间，日常维护时可直接拆卸外侧的防护盖板，完成导轨润滑、丝杠防尘罩清理、主轴夹头更换等操作，不需要对设备主体进行大范围拆解。加工区域的开放式设计方便操作人员随时观察加工状态，调整冷却液喷射位置，也方便加工完成后清理切屑，不会因为封闭护罩的遮挡影响工件找正、对刀等操作的视线，对于小批量多品种的加工场景来说，这种开放式结构的工件换装效率更高，不需要频繁开关防护门，能缩短单件加工的辅助时间。在设计细节上，所有运动部件的限位位置都预留了行程开关的安装位，可在软件限位的基础上增加硬件限位保护，避免操作失误导致的运动超程撞机问题，主轴的安装座设计了同轴度调节结构，装配时可微调主轴的垂直度，保障刀具与工作台面的垂直精度，避免加工斜面、孔位时出现角度误差。
