线切割配套自动送料进给装置结构

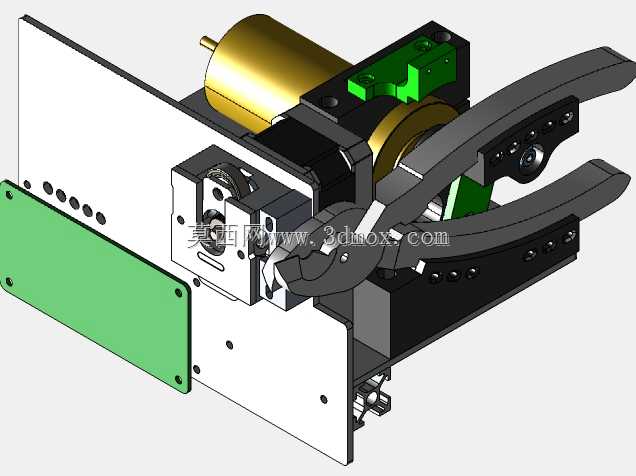

　　这套送料进给结构主要配套快走丝、中走丝线切割加工场景使用，解决传统线切割加工中长料手动送进精度差、重复定位效率低、操作人员劳动强度大的实际问题，覆盖1米到25米长度范围内的细长金属线材、棒料的自动送进作业，适配常规五金加工、模具配件加工、精密小零件量产等场景下的线切割工序需求。从结构设计逻辑来看，整套装置采用模块化布局思路，驱动单元选用大扭矩回转动力元件搭配减速传动组，输出稳定的送进牵引力，避免长料送进过程中出现打滑、送进量不均的问题；执行端采用钳式夹紧结构，开合动作通过凸轮联动实现，夹紧力可根据加工料件的材质、直径做适配调整，既不会因为夹紧力过小导致送料偏移，也不会因为压力过大在软质金属料件表面留下压痕影响后续加工精度。

　　安装基准面做了一体化的平直处理，可直接通过螺栓固定在线切割机床的进料侧台面上，不需要对原有床身做额外改造，安装时只需对齐机床的进料导向孔中心，调整送进路径与机床丝架的垂直度即可完成部署，整体安装边界紧凑，不会占用过多机床周边的操作空间，适配市面上多数常规规格的快走丝、中走丝设备安装空间要求。结构细节上，导向部位做了可换式的耐磨衬套设计，长期使用出现磨损后可快速更换衬套，不需要拆解整套送进机构，降低日常维护的工作量；传动部位设置了封闭式的防护挡板，可阻挡线切割加工过程中飞溅的工作液、金属碎屑进入传动副，避免磨粒磨损缩短传动件的使用寿命；夹紧臂的开合行程做了限位设计，可适配一定直径范围内的棒料、线材送进，

　　不需要频繁更换夹具就能覆盖常规加工的料件规格。实际运行过程中，这套装置可配合机床的加工节拍实现间歇式送进，每次送进的长度可通过配套的控制单元做精准调整，送进精度可满足常规线切割加工的尺寸公差要求，替代人工手动推拉送料的操作，减少操作人员在机床加工区域的停留时间，降低加工过程中接触钼丝、工作液的安全风险。在结构建模过程中，所有配合面都按照实际加工的公差要求做了配合间隙预留，转动副位置预留了轴承安装位与润滑注油通道，装配逻辑完全按照实际设备的装配顺序搭建，可直接用于结构验证、零部件出图、改装方案参考，对于做线切割设备自动化改造、小型送料机构设计的结构工程师来说，可直接参考其夹紧联动结构、动力传输路径的设计思路，缩短同类产品的开发周期，减少方案验证阶段的试错成本。整套结构没有冗余的设计部件，所有零件都承担明确的功能作用，整体刚性经过加强处理，送进过程中不会出现明显的结构晃动，保证长料送进的直线度，避免料件送进过程中出现偏斜导致切割尺寸超差。
