5V分段式白色LED条形照明灯带结构设计

　　这款5V分段式白色LED条形照明结构，核心定位是低压直流供电场景下的局部补光需求，在小型设备内部照明、桌面DIY创意灯具、便携储能配套照明、展柜局部打光这类场景中适配性极强，区别于常规高压灯带的布线要求，5V的供电等级可以直接对接常见的USB供电端口、小型锂电池输出端，不需要额外配置高压转换模块，布线过程中也无需做特殊的绝缘防护处理，对非专业安装场景十分友好。

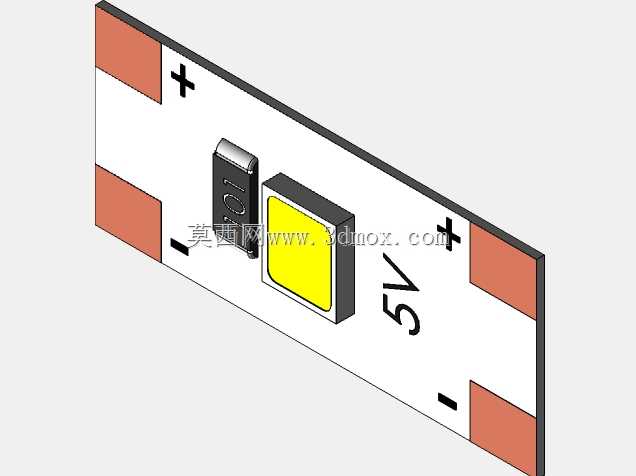

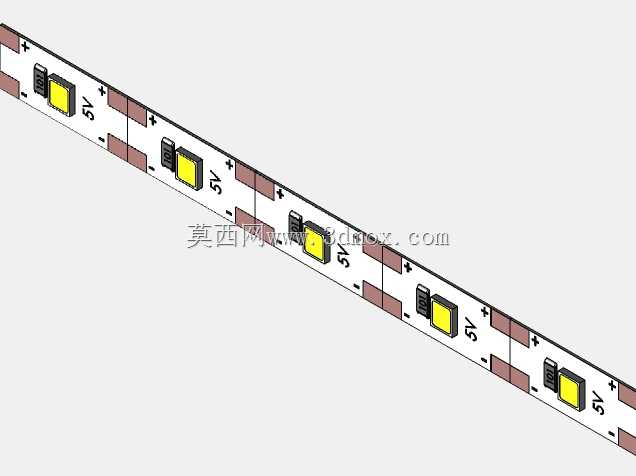

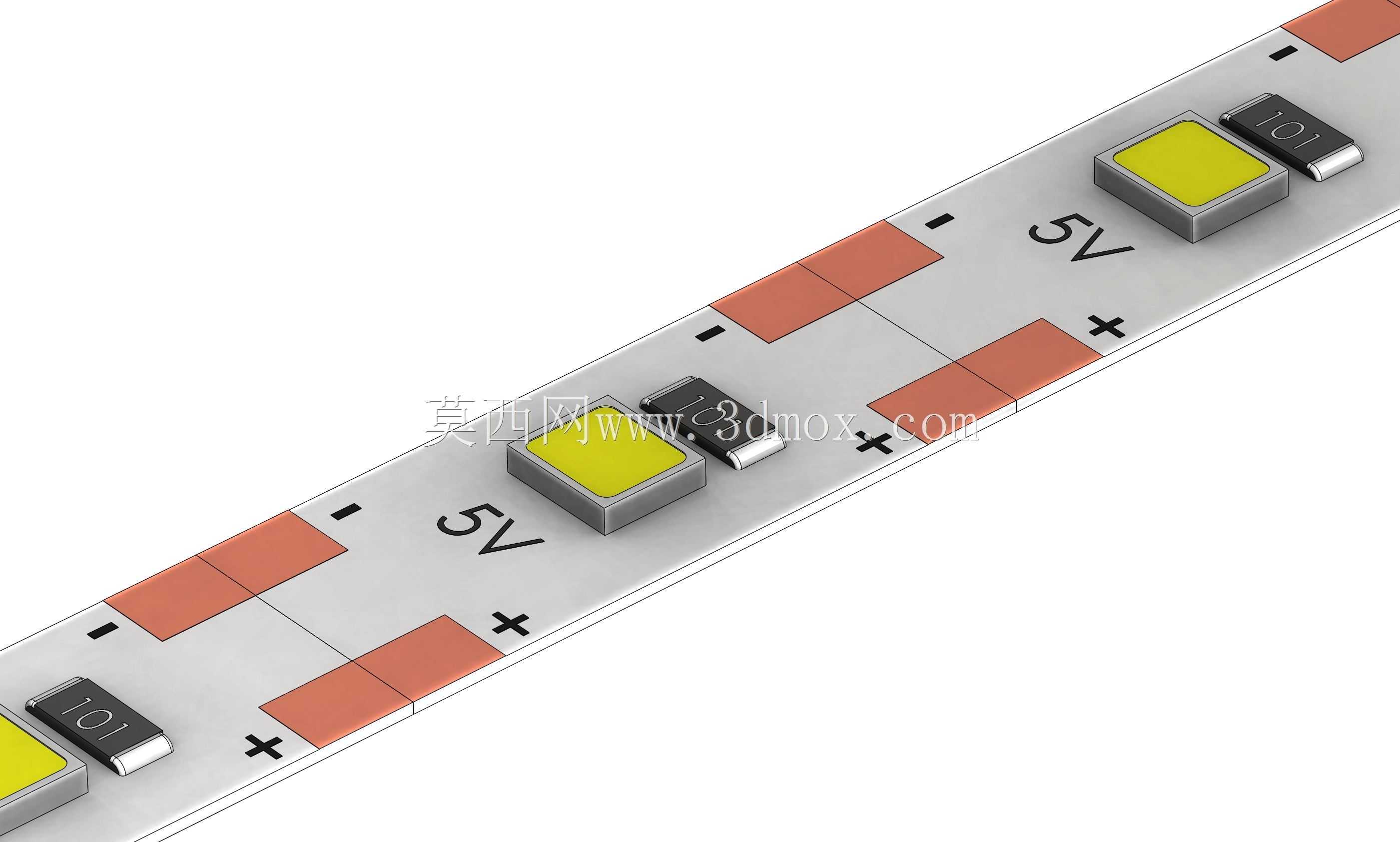

　　从结构设计逻辑来看，分段式的排布思路是整个设计的核心亮点，每一个独立照明单元都对应一组贴片LED灯珠与配套的限流电阻，单元之间预留了标准的剪切标记位，现场安装时可以根据实际安装长度需求，沿着标记位直接裁切，不会破坏剩余灯带段的电路导通性，相比整段不可裁切的灯带产品，能大幅降低现场适配的物料损耗。电路走线采用正负级并行的排布方式，板面上印刷有清晰的正负极标识，现场焊接接线时可以快速识别接线方向，避免反接导致的灯珠烧毁问题。

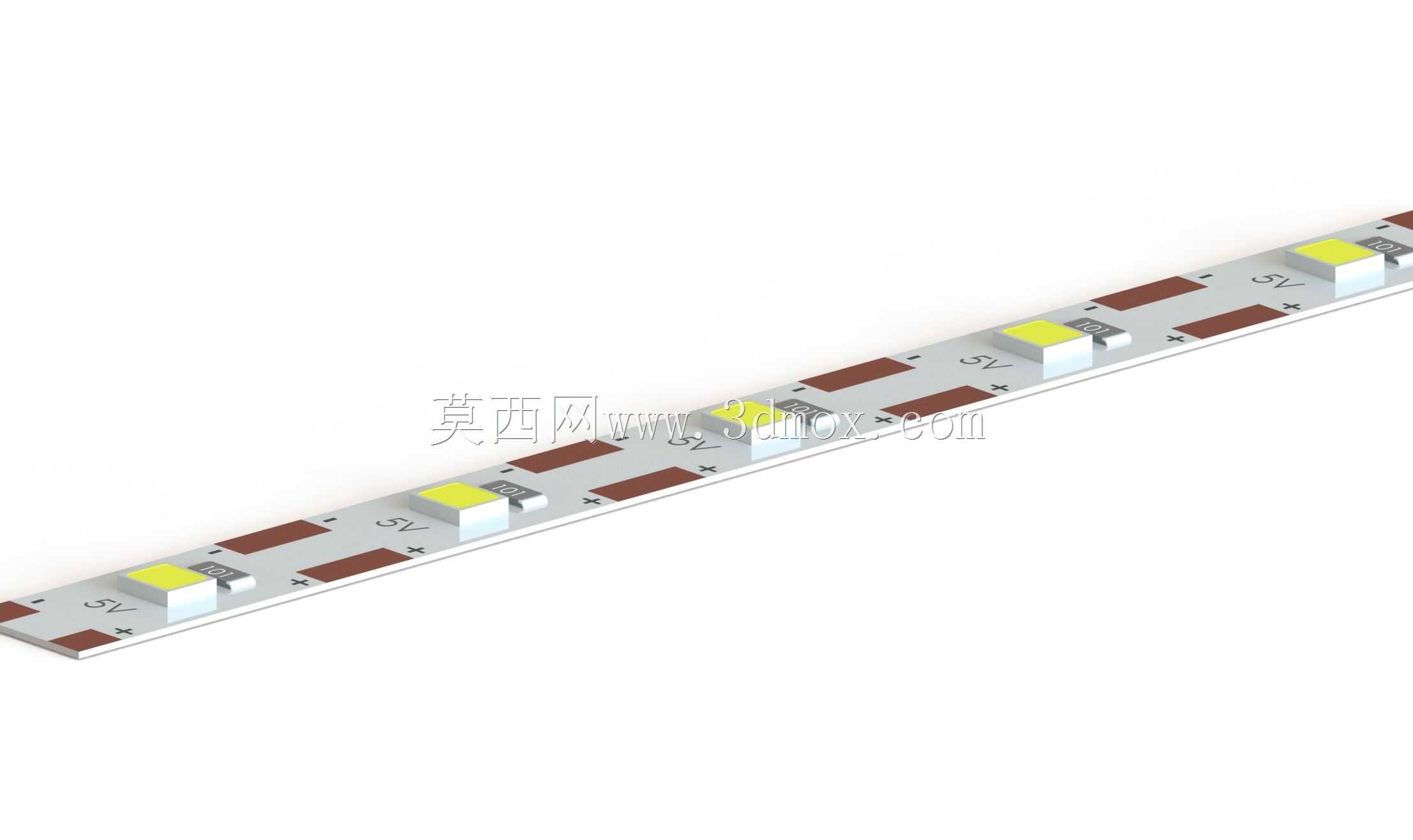

　　外形尺寸上，灯带采用窄幅条形基板设计，整体厚度控制在贴片元件焊接后的最大高度范围内，基板本身采用玻纤覆铜板材质，既保证了电路的绝缘性能，也能为贴片元件提供足够的焊接附着力，灯珠焊接位置做了对位标记，生产过程中可以直接通过SMT贴片机完成批量焊接，不需要额外做人工对位调整。安装边界层面，灯带背面预留了背胶粘贴的平整基面，不需要额外设计卡扣安装位，既可以直接粘贴在金属、塑料、木质等多种材质的平整安装面上，也可以根据安装需求搭配小型固定卡件做悬空排布，适配狭窄缝隙内的照明安装需求，比如设备内部的走线槽旁、展示架的层板下沿、手办展示柜的内侧边框这类安装空间有限的位置。

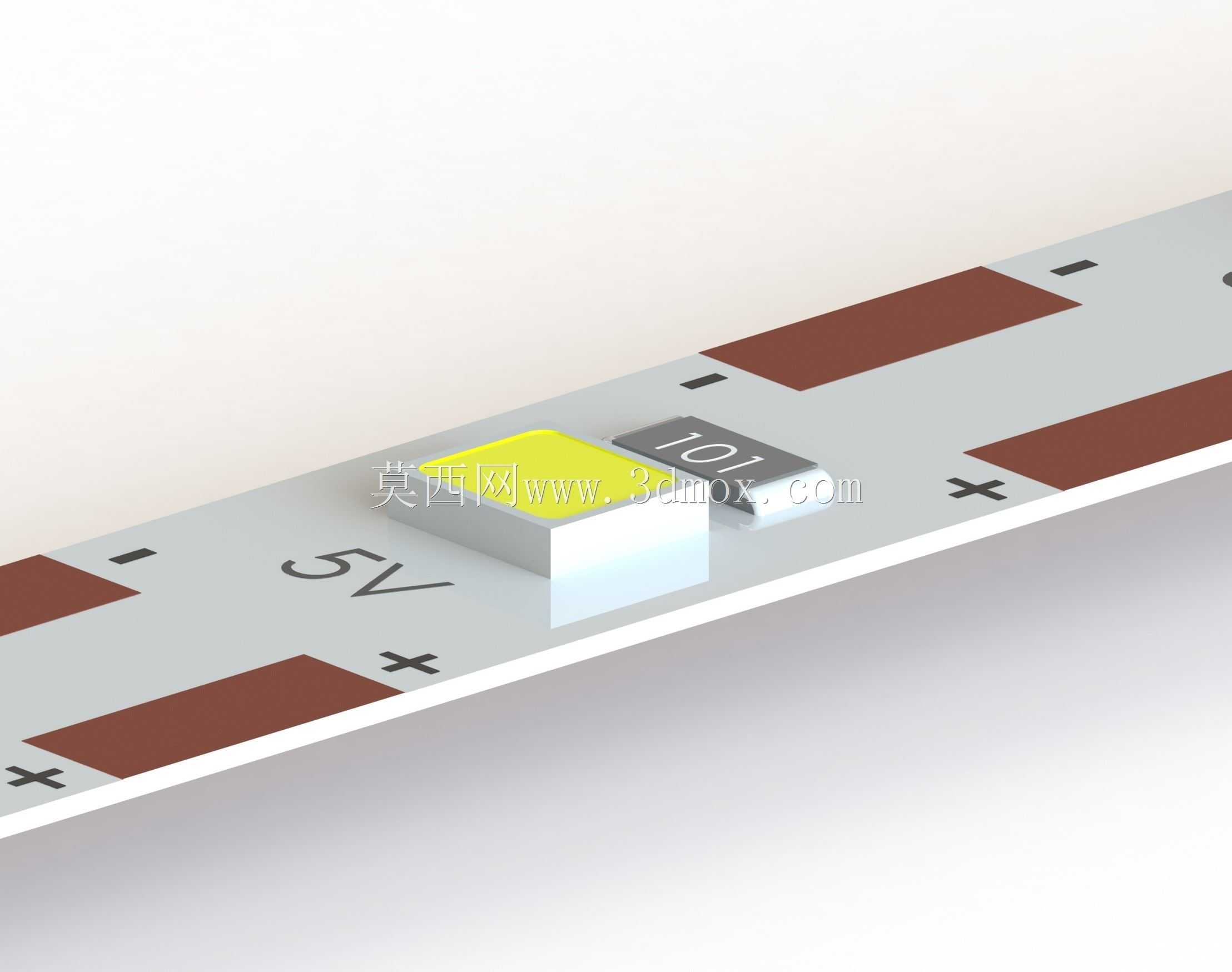

　　功能特性上，每段独立单元的灯珠发光角度经过适配调整，白色发光色温覆盖常规正白区间，光线扩散均匀，不会出现单颗灯珠的明显光斑，配套的贴片限流电阻直接焊接在相邻灯珠之间，不需要额外外接限流元件，单段单元接入额定5V直流电压即可正常点亮，多段拼接时只需要将对应正负极线路连通即可扩展长度，不需要重新调整电路参数。设计过程中充分考虑了手工DIY改装的适配性，裁切后的断面不需要做特殊的封边处理，只要接线位置做好绝缘即可正常使用，对于电子爱好者做创意灯具改装、小型设备加装照明的场景，不需要复杂的电路设计能力就能完成组装。

　　从实际使用的可靠性角度出发，基板上的铜箔走线宽度经过载流核算，单段满接状态下的线路压降控制在合理范围内，不会出现远端灯珠亮度明显衰减的问题，贴片元件的焊接焊盘尺寸做了加大处理，既能保证SMT焊接的良率，也能提升手工焊接接线时的容错率，即使是焊接经验不足的操作人员，也能顺利完成接线操作。灯带整体没有额外的防水封装层，更适合室内干燥环境下的使用场景，如果需要在潮湿环境下使用，只需要在表面做透明灌胶或者热缩管封装即可，基础结构不需要做调整。

　　在配套应用层面，这款灯带结构可以直接对接常见的5V低压控制模块，实现亮度调节、亮灭闪烁等扩展功能，不需要对灯带本身的电路做修改，适配市面上常见的低压照明控制方案，不管是批量配套小型照明产品生产，还是个人用户做DIY创意制作，都能直接取用结构做适配调整，减少重复建模的工作量。
