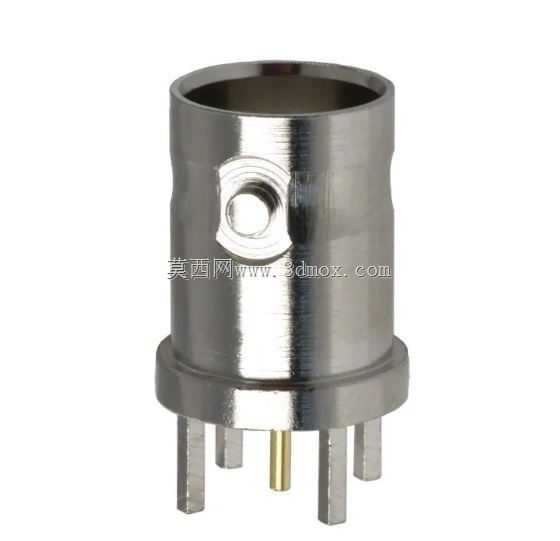

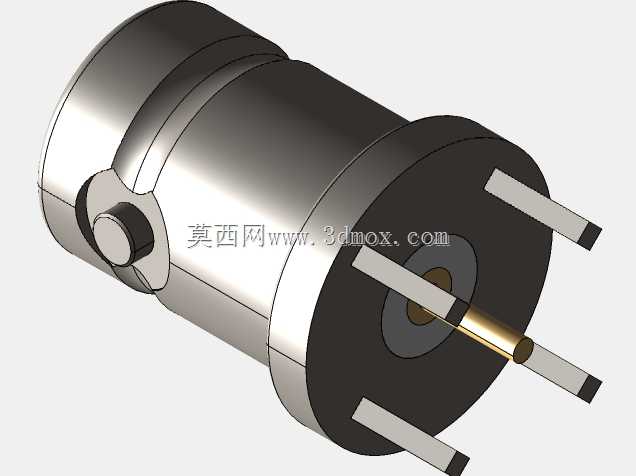

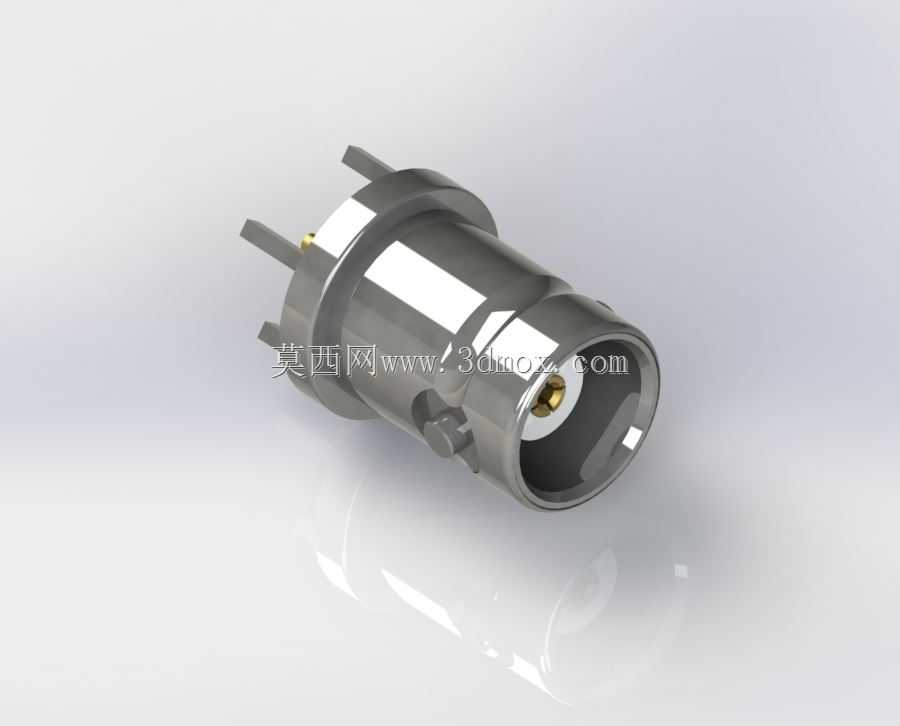

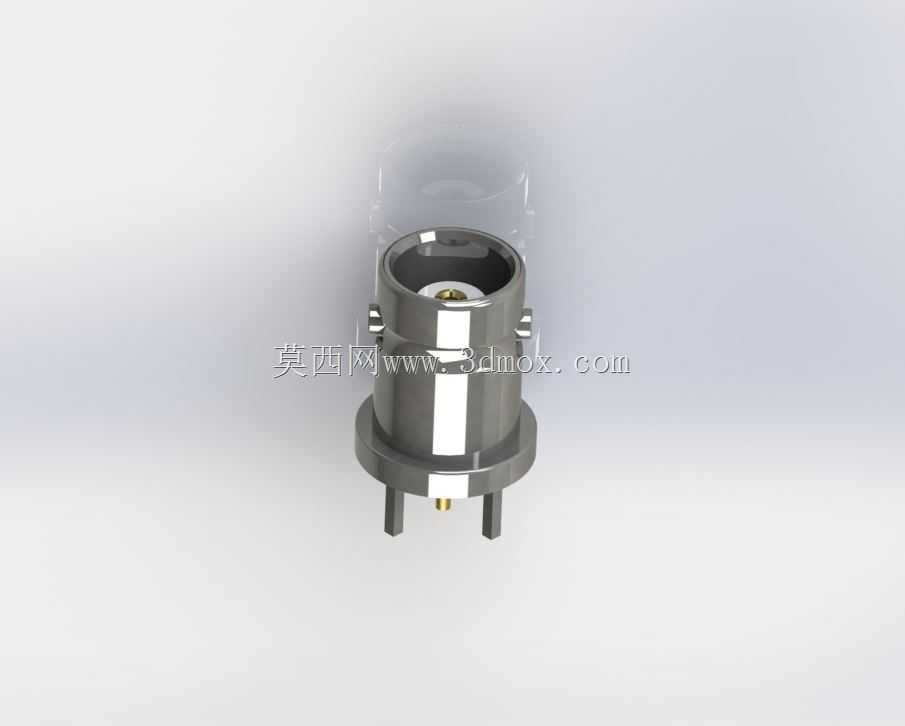

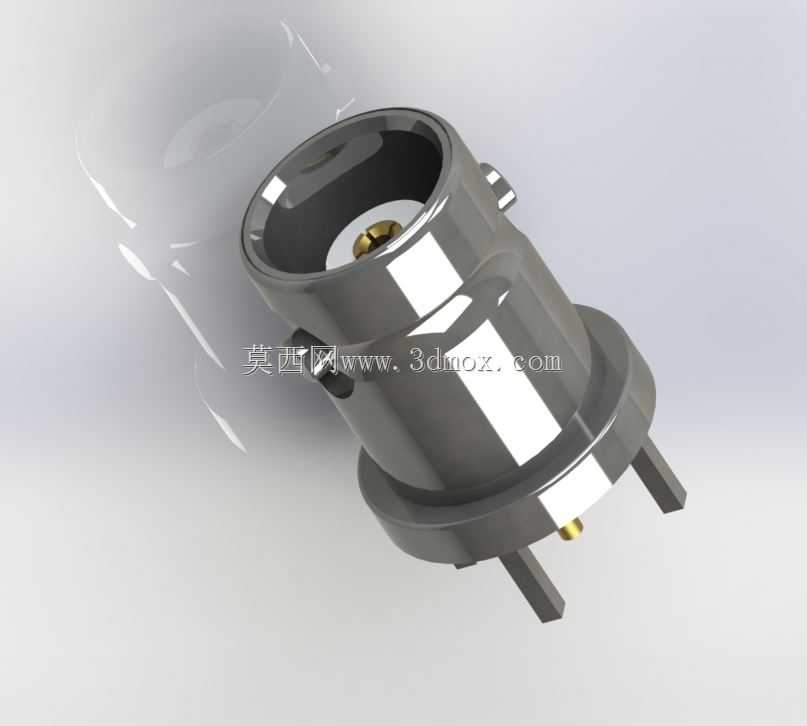

4GHz频段BNC同轴隔板垂直PCB连接器

　　在射频测试设备、通信基站前端模块、工业测控信号链路以及高频仪器仪表的板卡设计中，板端射频同轴连接器的选型直接决定了信号传输的驻波比、插入损耗与长期连接可靠性，这款适配4GHz工作频段的BNC隔板垂直PCB连接器，正是针对板载射频接口的穿板安装场景做了全链路的结构优化。从实际安装场景来看，这类垂直穿板结构的连接器，主要用于设备金属面板与内部PCB板的射频信号贯通场景：连接器主体通过隔板结构卡在设备壳体的开孔位置，前端的BNC标准接口外露在设备面板侧，用于外接同轴线缆的BNC公头，后端的插针直接垂直焊接在PCB板对应的焊盘上，省去了板内转接线缆的连接环节，既压缩了设备内部的走线空间，也减少了中间转接带来的信号损耗点。在功能特性上，

　　这款连接器严格匹配BNC接口的卡口锁定标准，公头插入后通过卡销旋转即可实现快速锁紧，抗振动性能优于普通插拔式射频接头，能够适应工业现场、车载设备等存在持续振动的使用环境；内部的同轴结构从接口端到PCB焊接端保持了连续的50欧姆特性阻抗，在DC到4GHz的工作频段内，能够将驻波比控制在较低水平，避免高频信号传输过程中出现反射、串扰等问题，适配常规的射频信号传输、测试信号输入输出等场景。从设计思路层面拆解，这款连接器的结构做了多维度的工程适配：金属外壳采用一体化车削成型结构，外壳本身作为同轴传输的外导体，既保证了结构强度，也实现了连续的屏蔽层，能够有效隔绝外部电磁干扰对内部传输信号的影响，同时避免内部射频信号向外辐射干扰板上其他电路；

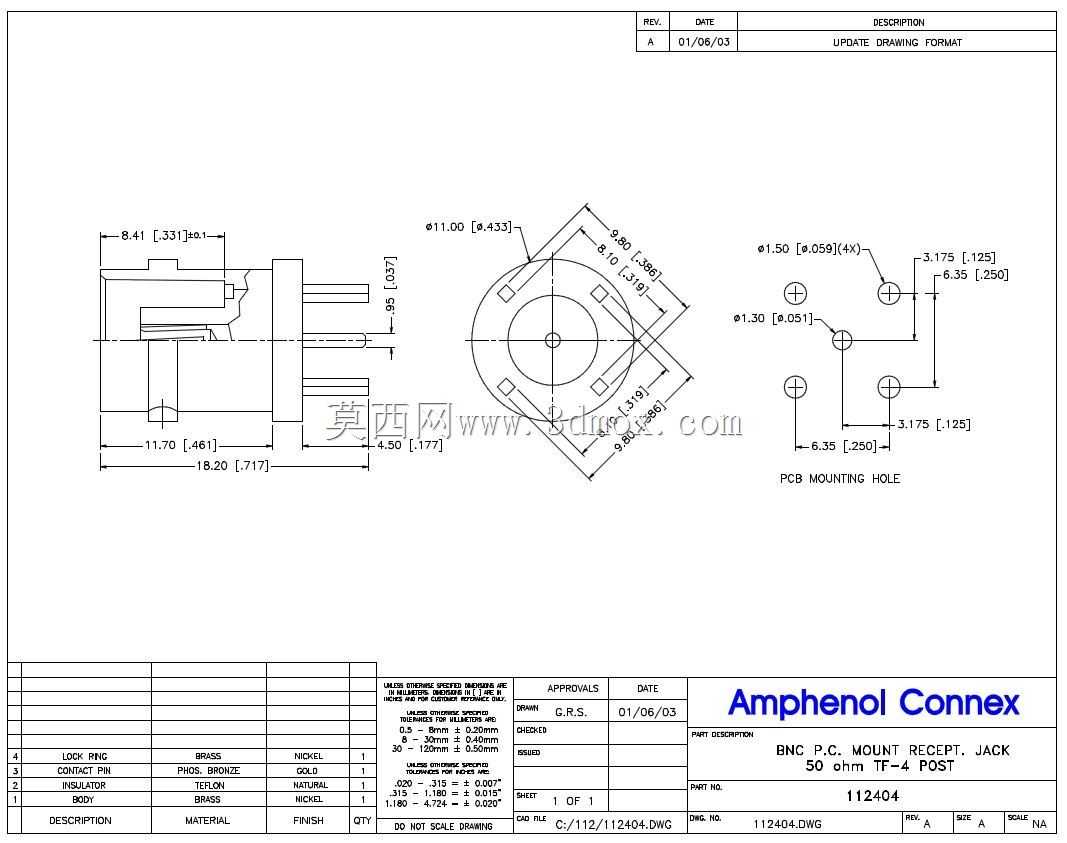

　　隔板位置设计了限位台阶，安装时台阶贴合面板内侧，配合前端的螺纹或者卡圈结构，能够将连接器牢牢固定在面板开孔处，不会因为反复插拔公头出现连接器移位、转动的问题；后端的焊接插针长度做了精准控制，既保证插针能够穿过PCB焊盘实现可靠透焊，也不会因为插针过长突出PCB背面，触碰板上其他元件造成短路，插针的位置度公差严格控制，适配常规PCB加工的焊盘位置精度，批量焊接时不会出现插针对不上焊盘的问题。关于安装边界与尺寸适配，这款连接器的面板安装开孔尺寸匹配标准BNC隔板连接器的通用开孔规格，不需要为这款连接器单独定制特殊开孔，能够兼容现有多数设备的面板开孔尺寸，降低设备改型的成本；连接器穿入面板后，

　　后端突出面板的长度适配常规板卡与面板之间的安装间距，不会因为连接器长度过长导致PCB无法安装到位，也不会因为长度过短导致插针无法接触到PCB焊盘；前端接口的插拔空间做了预留计算，安装后BNC公头插拔时不会被面板上的其他元件、结构件干涉，操作人员可以徒手完成公头的锁紧与拆卸，不需要额外的操作空间。在实际选型使用中，这类垂直PCB安装的隔板BNC连接器，相比板上贴装的卧式连接器，在面板接口场景下的结构强度更高，插拔时的受力直接通过连接器隔板传递到设备金属壳体上，不会将插拔力传递到PCB焊盘上，避免长期反复插拔导致焊盘脱落、PCB开裂等问题，尤其适合需要频繁插拔测试线缆的仪器设备接口、经常需要拆装外接天线的通信设备接口场景。内部的绝缘介质采用低损耗高频材料填充，既保证了内导体与外导体之间的绝缘性能，也在4GHz频段下保持较低的介质损耗，减少信号传输过程中的功率衰减；内导体接触件采用弹性接触结构，与公头内导体配合时能够保持稳定的接触压力，长期使用后也不会出现接触电阻变大、信号断续的问题。
