飞行模拟用TCA油门延长带襟翼速度制动装置

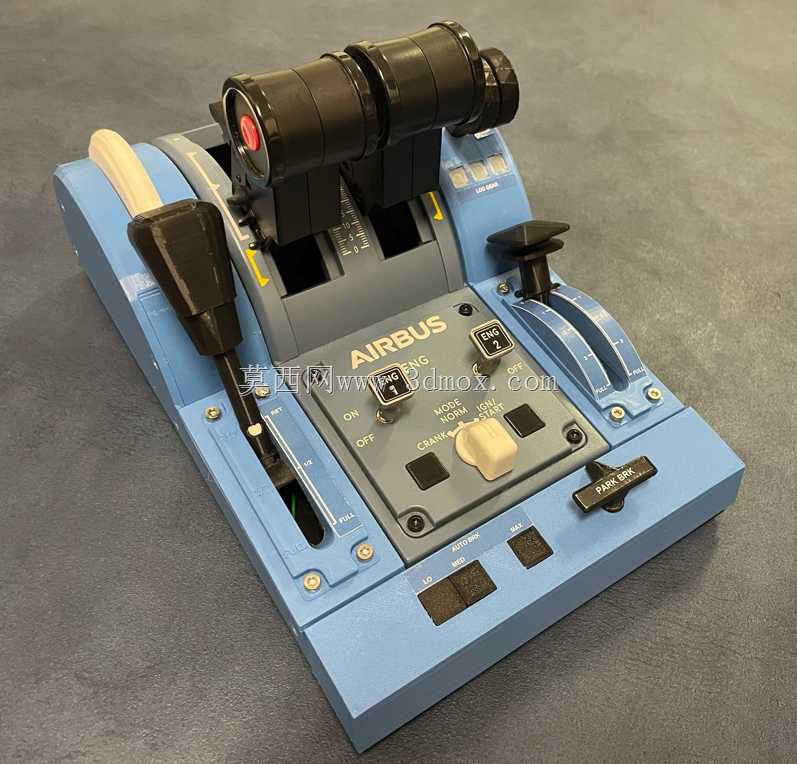

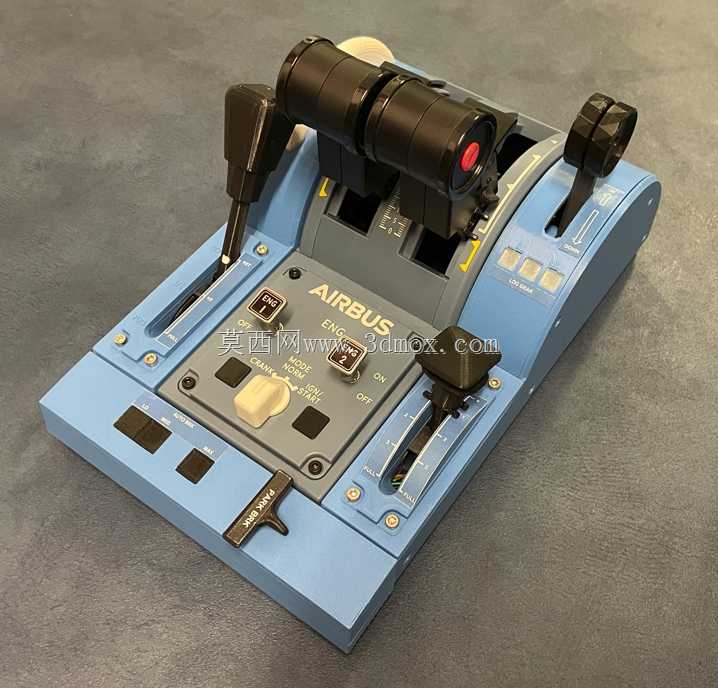

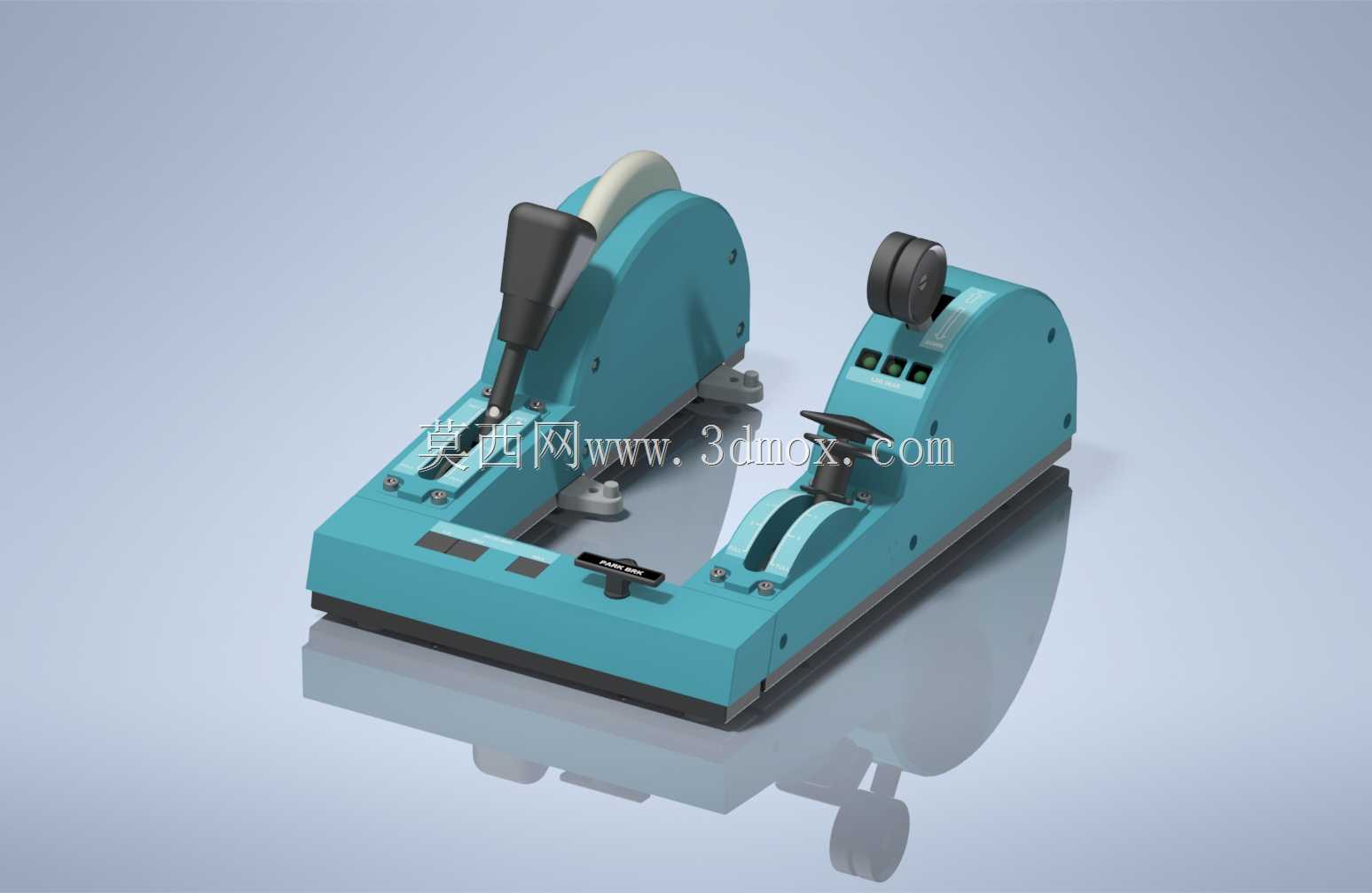

　　这套操纵装置主要面向民用飞行模拟外设改装场景，适配微软飞行模拟器2020平台下的空客A320机型操作逻辑，可直接替换原厂TCA油门组件的操纵段，也可作为独立外设通过Arduino Pro Micro主控接入MobiFlight固件实现信号映射，覆盖从地面滑行、起飞爬升、巡航进近到着陆停机的全流程油门与制动相关操作需求。从结构设计逻辑来看，整套装置采用一体化铸铝质感的基座壳体，底部预留四个带橡胶减震垫的安装脚，可直接固定在模拟座舱台架或者桌面支架上，安装孔位间距兼容主流飞行外设的通用安装规格，基座整体宽度控制在280mm范围内，前后纵深160mm，最高点距离安装面135mm，不会和周边的侧杆、无线电面板产生安装干涉，

　　预留的接线槽位于基座后侧下方，走线时不会干扰操纵杆的全行程动作。功能层面首先对原厂油门的行程限位做了优化，左侧主油门杆带凹陷式满行程止位结构，和速度制动杆做了物理联动限位，当速度制动杆拉起至最大位时，油门杆会被机械锁止在慢车位，避免误操作推油门导致制动失效，同时速度制动杆的位置对应配平轮的阻尼调节区间，不同制动档位下配平轮的转动阻尼会同步变化，给操作者提供和真机一致的力反馈手感。襟翼杆采用带锁扣的弹簧加载结构，必须先向上拉起解锁杆才能切换襟翼档位，避免飞行过程中误碰导致襟翼位置突变，每个襟翼档位都带定位钢珠，切换时会有清晰的档位吸入感，档位刻度直接蚀刻在基座表面，不需要额外粘贴标识。基座正面集成的三个LED指示灯对应起落架的放下、

　　锁止、收起三个状态，指示灯亮度可通过主控板的电位器调节，适配不同光线环境下的模拟座舱使用需求。右侧的驻车制动杆带升降锁止结构，拉起后旋转90度即可锁止在制动位，按下后解锁复位，制动行程的信号输出做了线性校准，不会出现信号跳变的问题。基座正面预留的三个实体按钮对应自动刹车的低、中、高三个档位，按钮采用带防尘套的轻触开关，按压行程2mm，触发力度和真机按钮保持一致，按钮下方预留了扩展接口，可后续加装反推锁定、燃油泵控制等扩展功能组件。整套装置的运动副都做了耐磨处理，转轴位置镶嵌了自润滑铜套，长期反复操纵不会出现旷量，弹簧部件采用65Mn材质做了淬火处理，疲劳寿命满足高频次的模拟飞行操作需求，所有操纵件的握持部分都做了圆弧过渡处理，

　　长时间握持不会产生硌手的问题。在结构建模过程中，所有运动件都做了干涉检查，油门杆全行程推拉、襟翼杆档位切换、制动杆拉起放下的过程中，相邻部件之间预留了0.3mm的安全间隙，不会出现运动卡滞的问题，基座内部的主控板安装位预留了足够的散热空间，接线端子都做了防呆设计，后期自行组装焊接时不会出现接错线的问题。这套装置既可以作为飞行模拟爱好者的自制外设参考结构，也可作为小型工业操纵杆的设计原型，适配需要多档位锁止、线性信号输出的操纵场景，整体结构紧凑，安装边界清晰，不需要额外定制复杂的安装支架即可快速部署使用。
