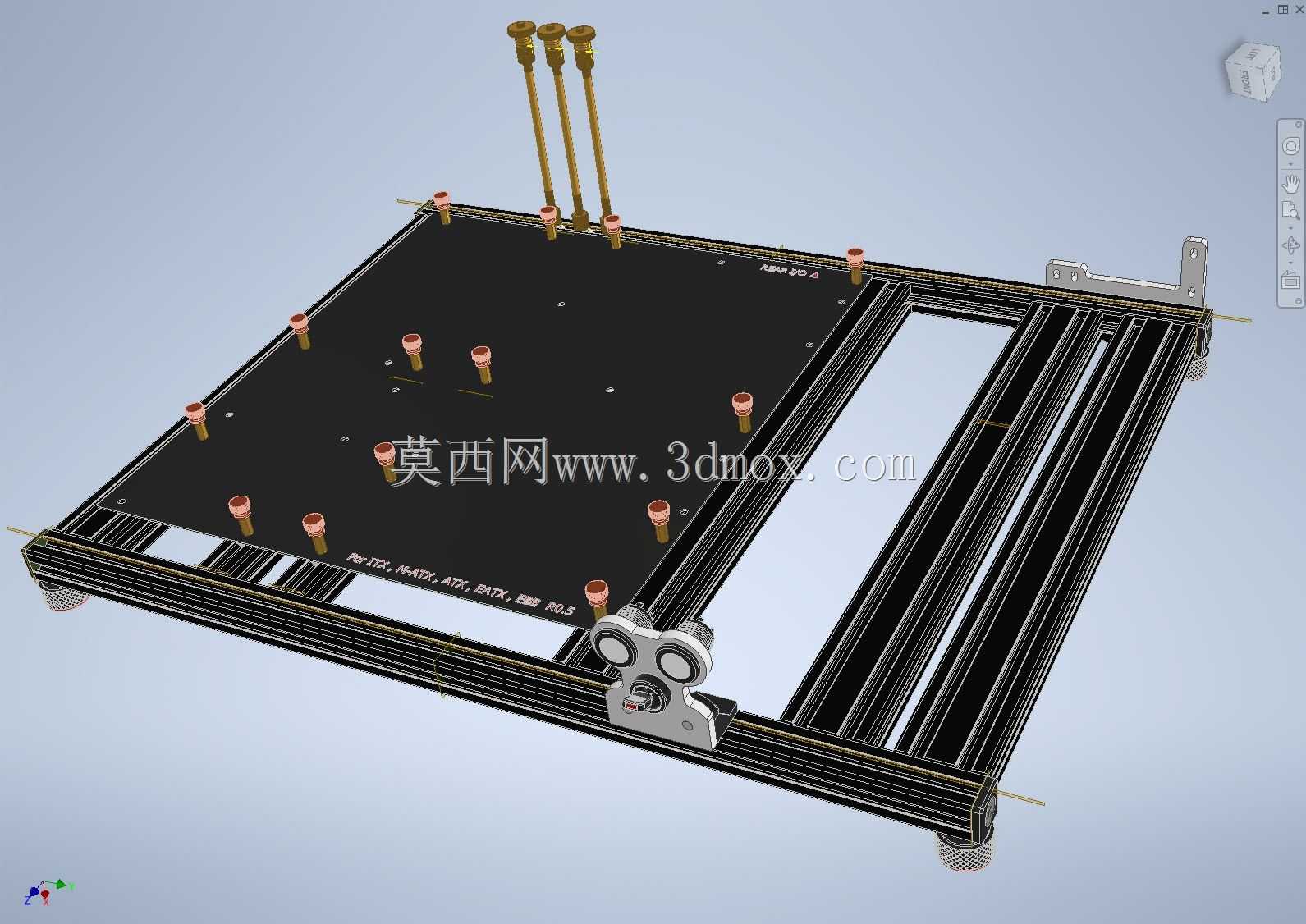

多规格主板兼容开放式铝型材PC框架

　　这款开放式PC框架的设计初衷，是解决封闭机箱在硬件调试、散热测试、配件快速更换场景下的操作痛点，常见于硬件实验室、超频测试工位、小型装机工作室以及数码测评场景中，相比传统封闭机箱，它能让硬件完全暴露在开放环境中，既可以避免封闭空间的热量淤积，也能让工程师在调试时无需反复拆装侧板，大幅提升硬件更换、参数调试的操作效率。

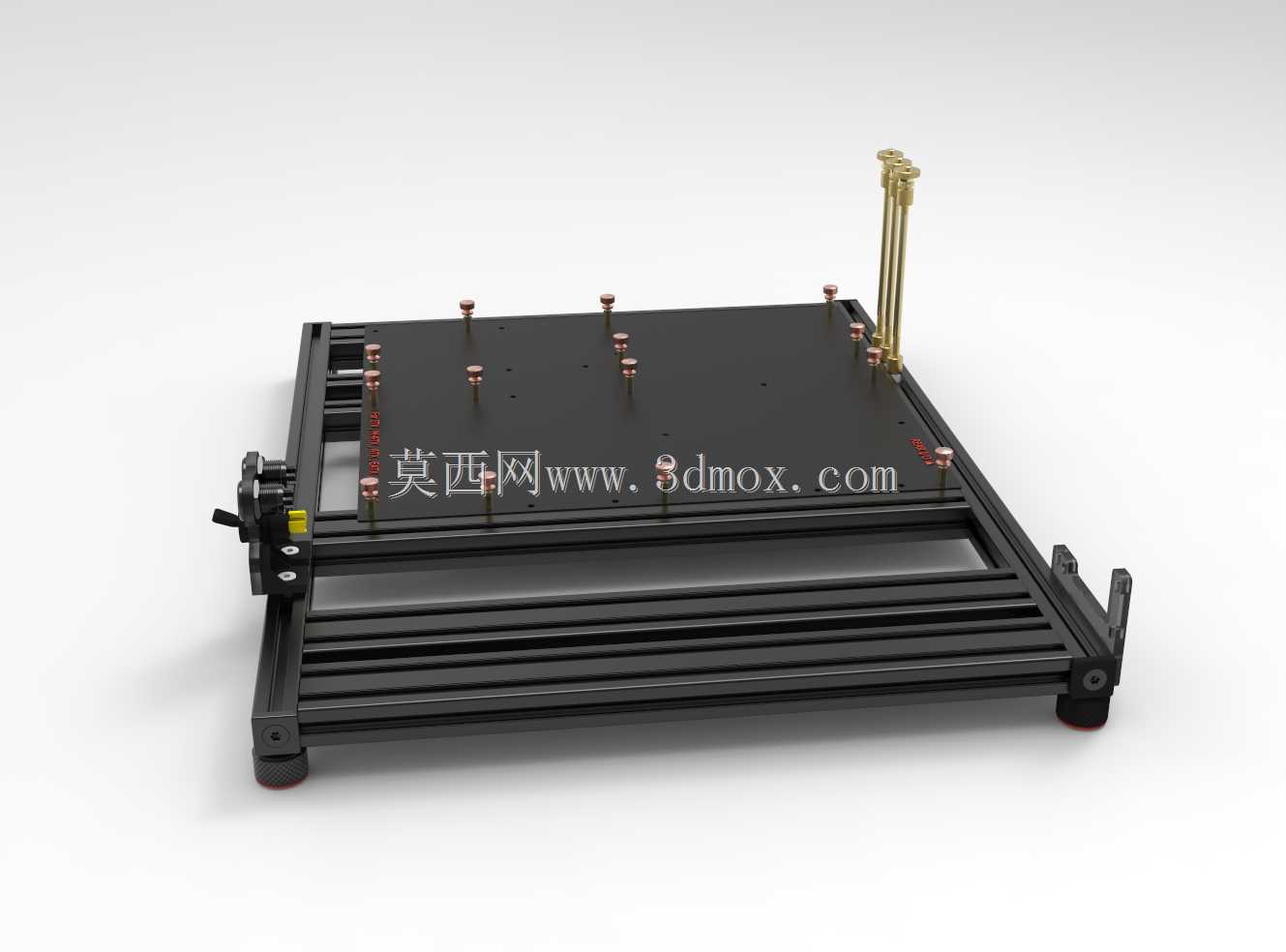

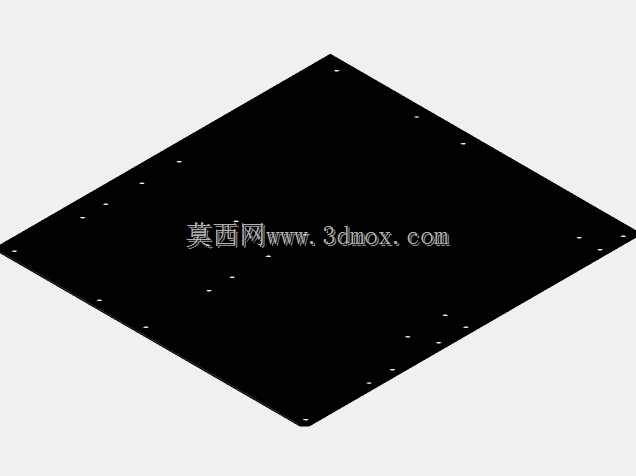

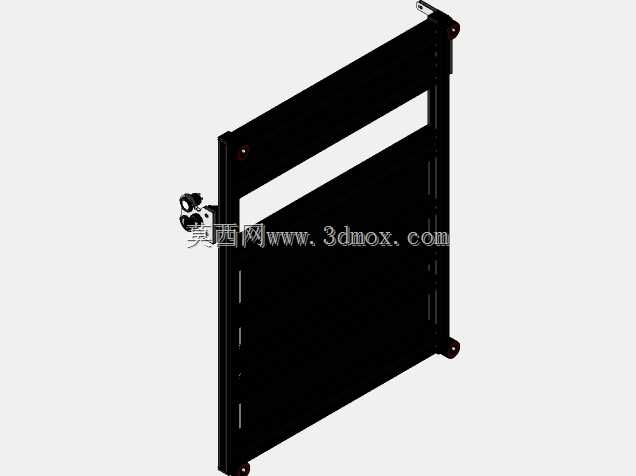

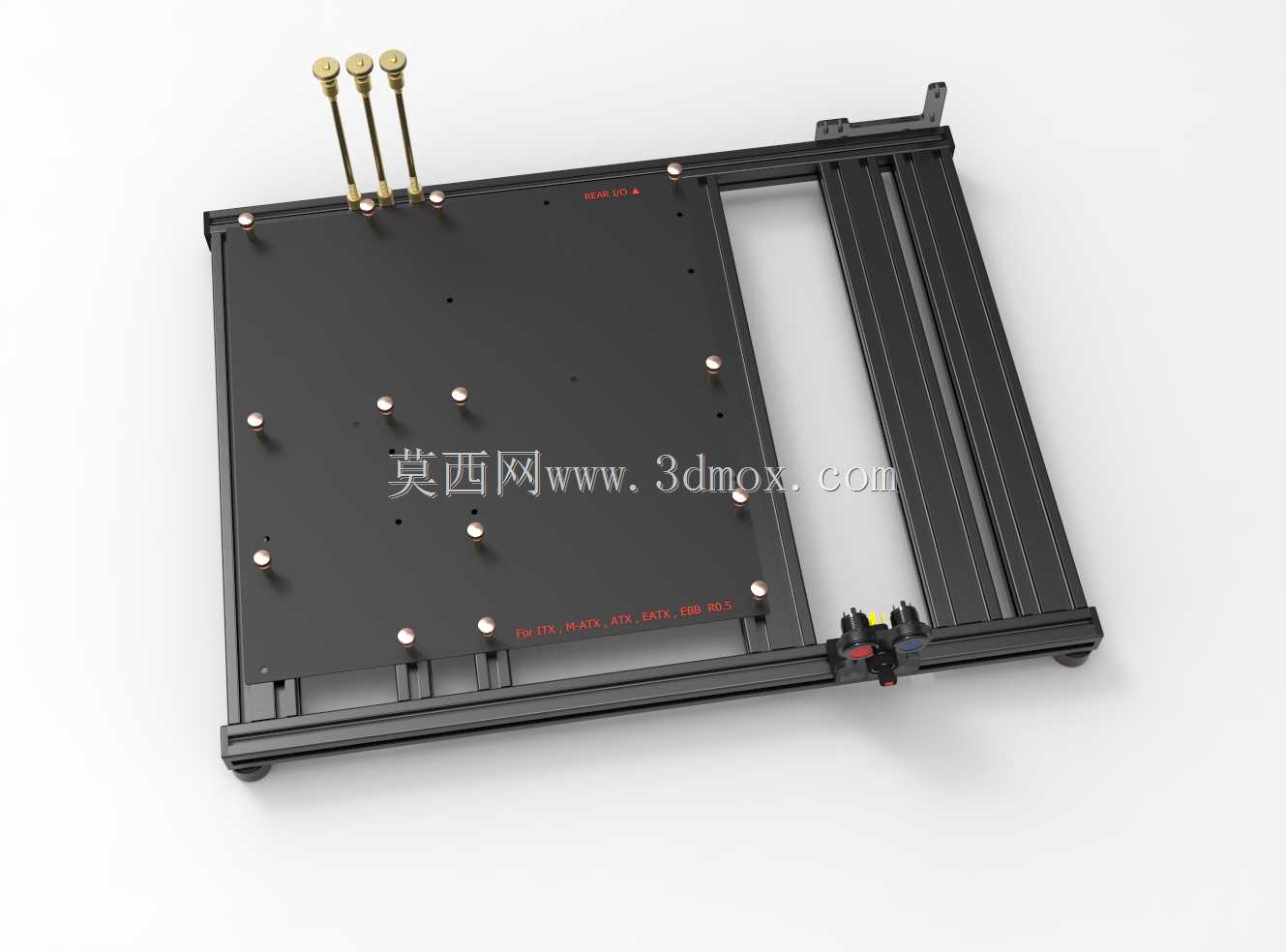

　　结构主体采用工业铝型材拼接搭建，型材槽道可兼容标准M3/M4规格的T型螺母，所有固定点位都支持位置微调，不需要额外打孔攻丝就能适配不同的安装需求。主板安装区域预设了多组铜柱固定位，覆盖M-ATX、ATX、EATX、EEB四种主流主板规格的安装孔距，铜柱采用绝缘材质搭配金属螺纹衬套，既可以保证主板与框架之间的绝缘防护，避免短路风险，也能提供足够的支撑强度，防止重型主板长时间使用出现形变。框架边缘预留了显卡、电源、存储设备的扩展安装位，显卡支撑位可根据不同长度的显卡调整固定点位置，避免长显卡因自重产生PCB弯曲，电源安装区兼容标准ATX电源尺寸，同时预留了走线空间，可顺着铝型材槽道整理线材，避免线材干扰散热风扇转动。

　　设计过程中优先考虑了安装边界的兼容性，框架整体的长宽尺寸按照最大兼容EEB主板的外轮廓向外预留30mm的操作空间，方便人手伸入插拔内存、硬盘接线等操作，高度方向预留了160mm的风冷散热器安装空间，同时兼容240/360规格冷排的侧装固定位，不需要额外改造就能适配主流的散热方案。底部设置了可调高度的支撑脚，可根据桌面平整度调整框架水平度，避免框架晃动导致硬件接触不良，支撑脚底部带有防滑橡胶垫，既能防止框架划伤桌面，也能隔绝风扇转动产生的振动传递到桌面引发共振噪音。

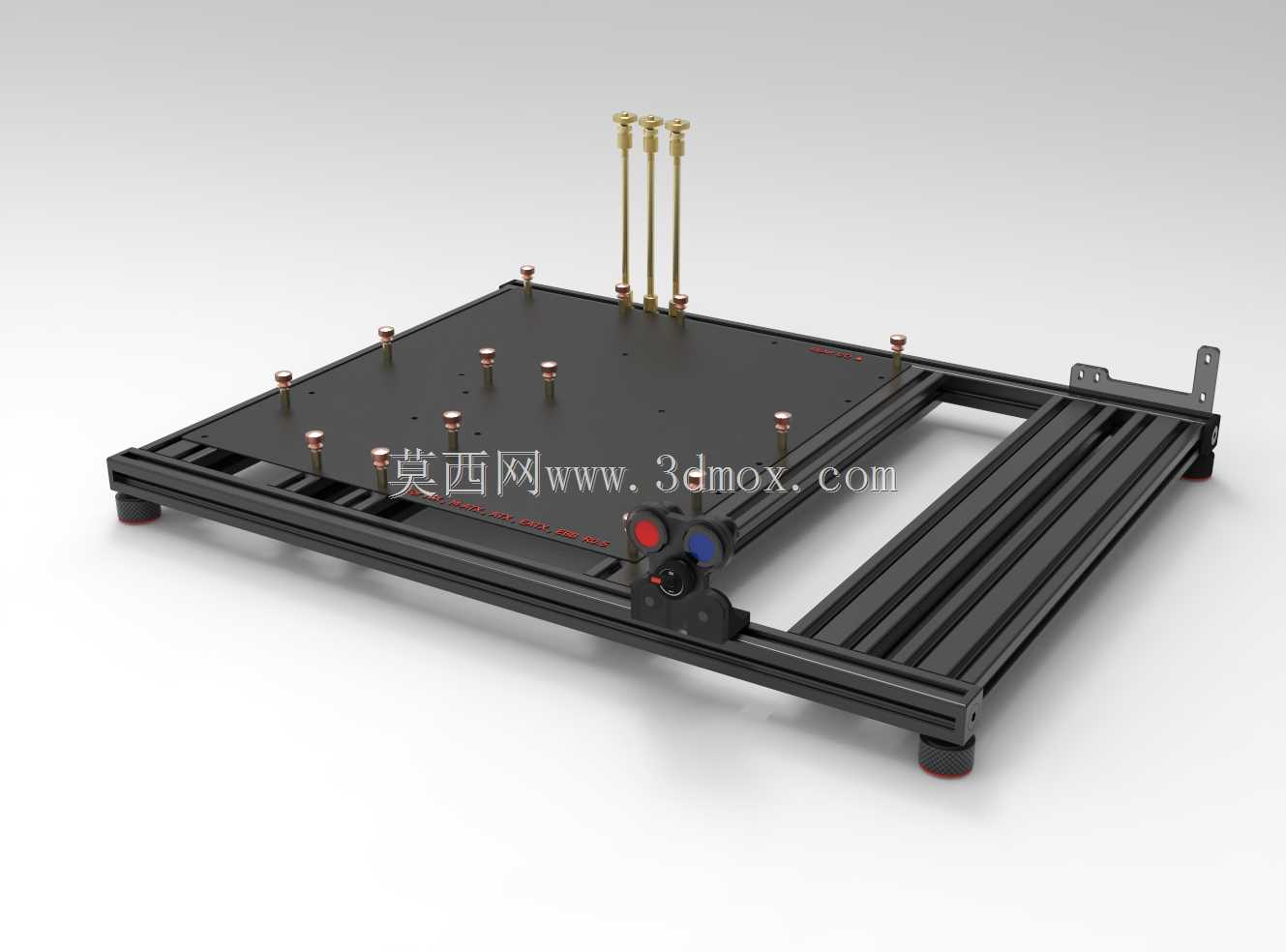

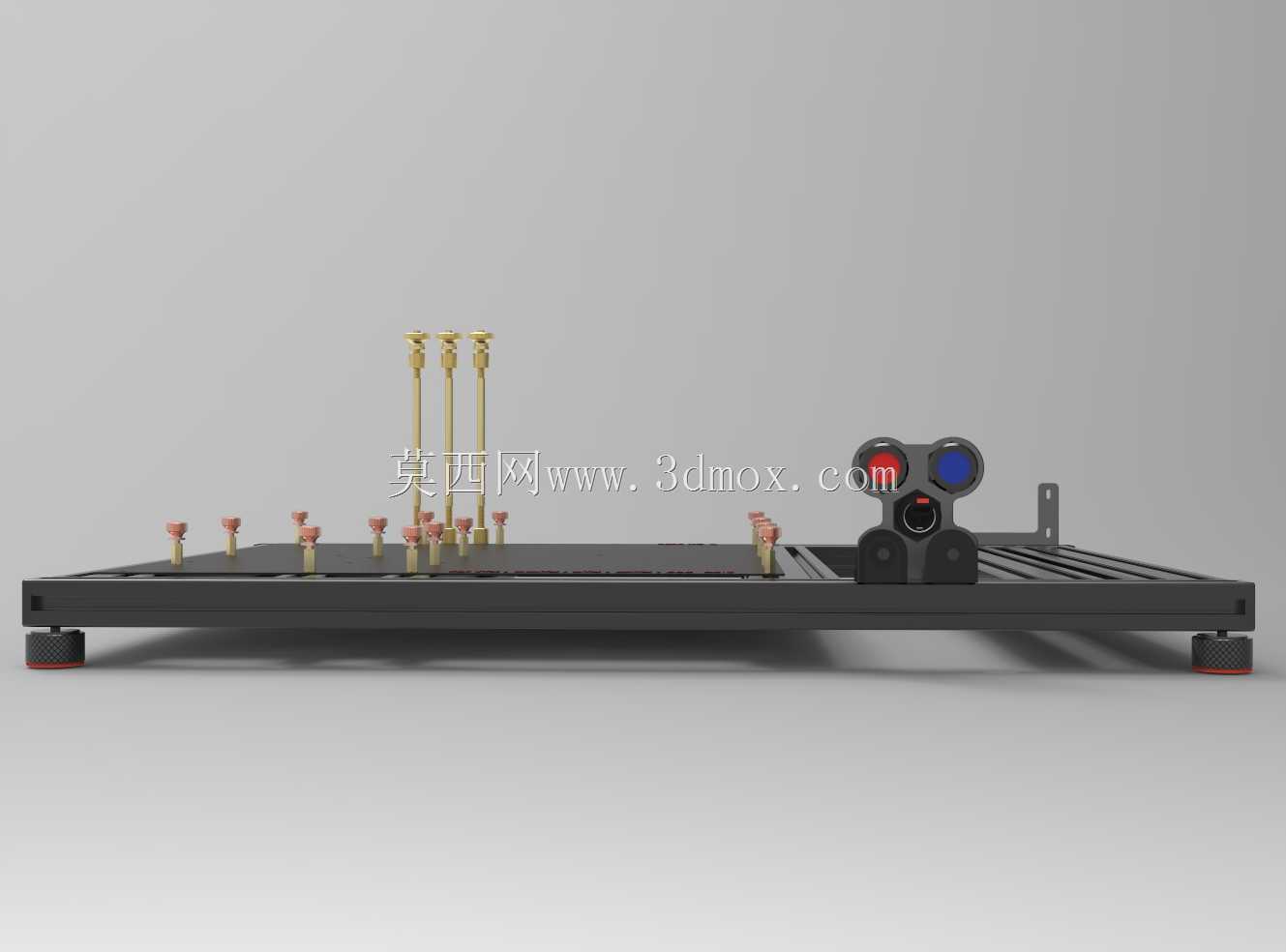

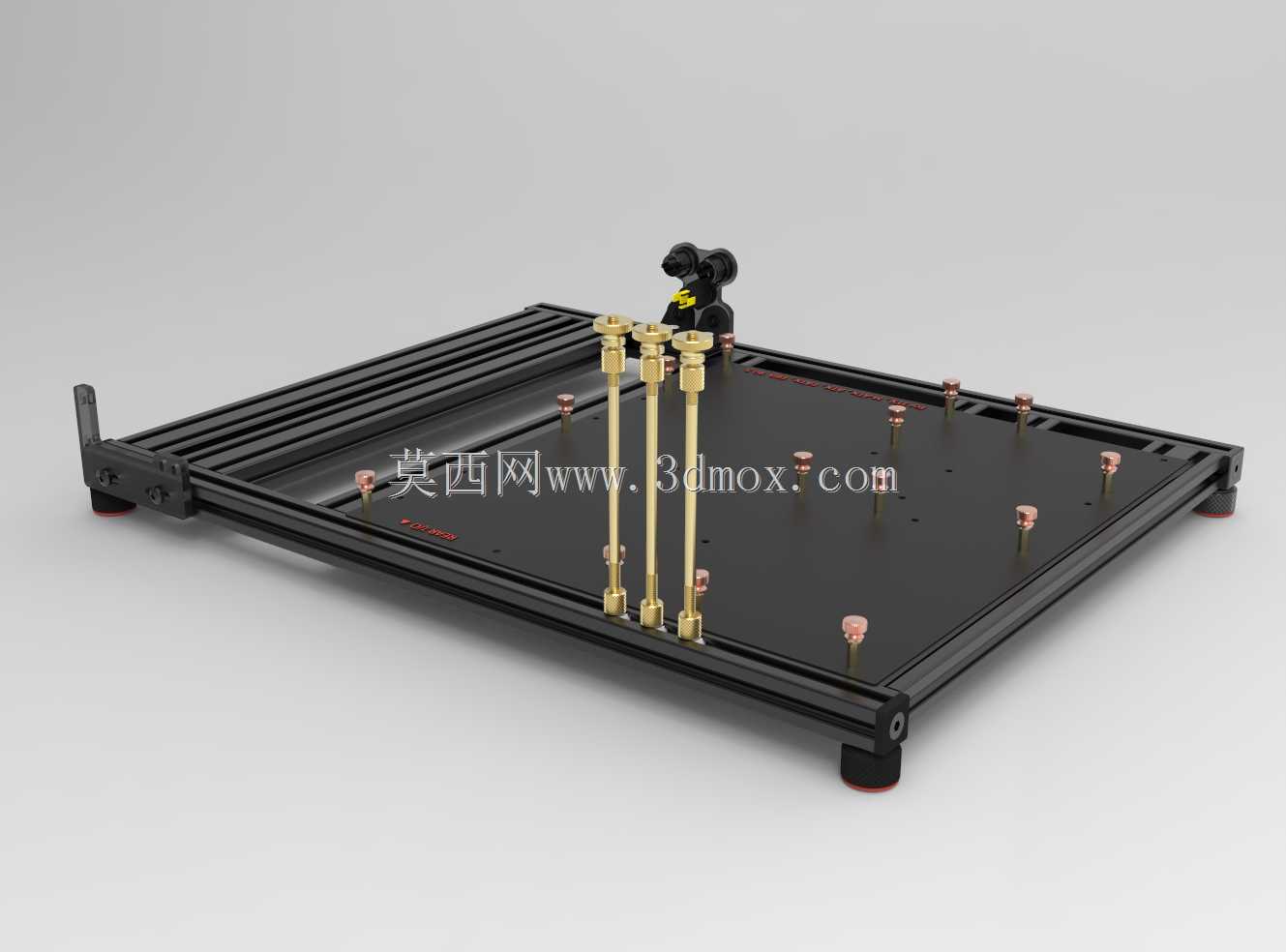

　　框架上的三根立式铜柱是为开放式测试环境预留的温度传感器、电压检测探头的固定位，可将探头固定在距离CPU、显卡核心指定高度的位置，保证测试数据的一致性，避免探头位置变动影响测试结果的可复现性。前端预留的金属固定支架可安装电源开关、重启按键以及USB扩展接口，不需要额外外接开关就能完成开机操作，所有接线点位都预留了足够的走线槽，可将开关线、指示灯线顺着型材槽道隐藏，避免线材杂乱影响硬件拆装。

　　相比传统机箱，这款开放式框架没有侧板、前面板等遮挡结构，硬件运行时产生的热量可以直接通过自然对流散出，在高负载测试场景下，硬件表面温度可比封闭机箱低5-8摄氏度，特别适合长时间的硬件稳定性测试场景。同时全铝型材的结构自重较轻，整体重量不到同规格钢制机箱的三分之一，方便在不同测试工位之间搬运转移，铝型材表面的阳极氧化层耐磨耐腐蚀，长时间使用也不会出现锈迹、掉漆等问题，适合实验室高频次使用的场景。

　　安装过程不需要复杂的专用工具，只需要一把内六角扳手就能完成整体组装，所有固定件都采用标准规格，出现配件丢失时可直接采购标准五金件替换，不需要定制特殊配件，降低了后期维护成本。框架的所有边缘都做了倒角处理，没有尖锐毛刺，拆装硬件时不会划伤手部或者线材绝缘层，细节处理符合工业使用的安全要求。
