数控加工中心主轴用BT40ISO拉刀保持架

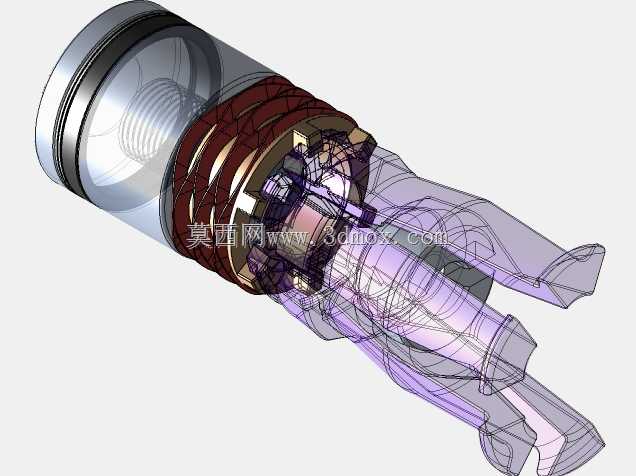

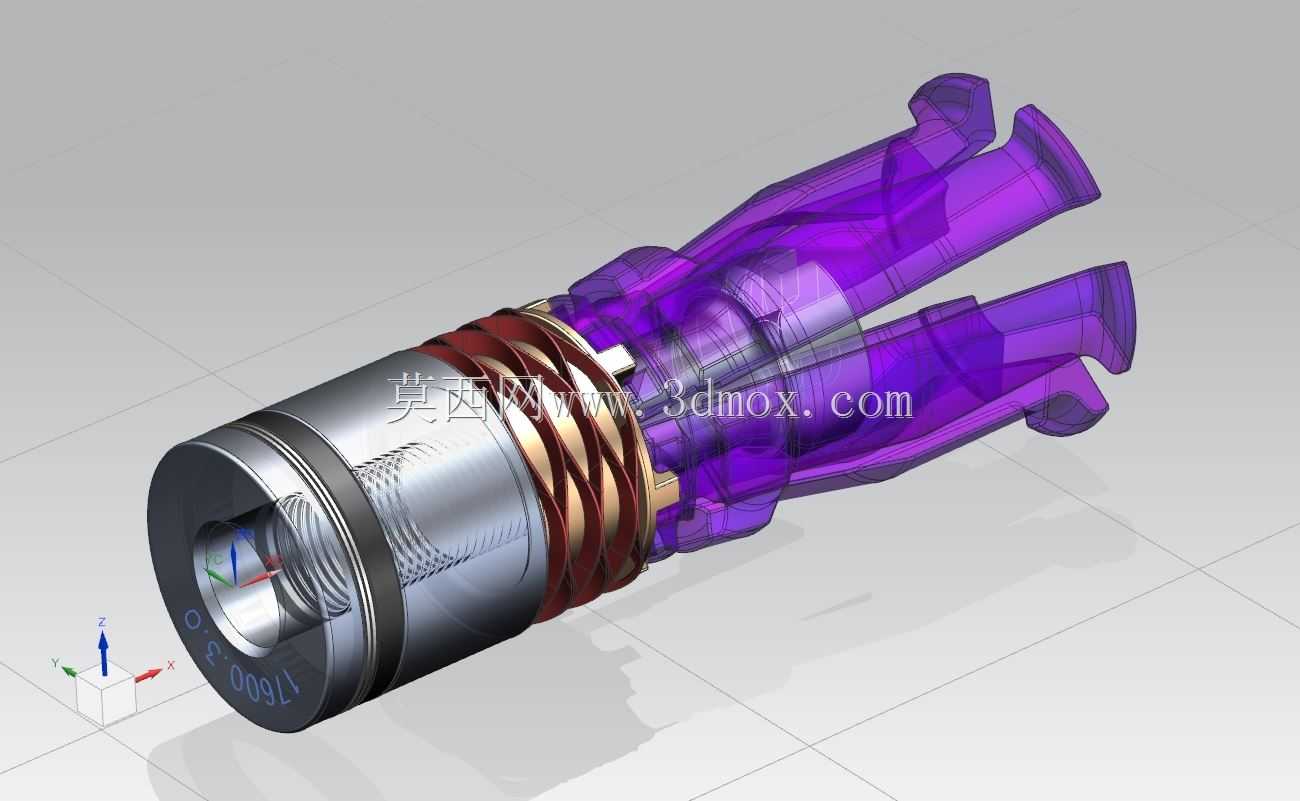

　　在数控铣床、加工中心这类金属切削设备的主轴系统里，这类保持架夹具是直接决定刀具装夹可靠性的核心执行部件，日常换刀动作中，它承担着拉钉锁紧、刀柄定位的关键作用，一旦夹持力不足或者对位偏差，轻则出现加工振纹、工件尺寸超差，重则发生掉刀、撞机的严重生产事故。从结构设计逻辑来看，整个部件采用分段式功能布局，靠近主轴安装端的金属基座部分，做了高精度的外圆磨削处理，表面粗糙度控制在适配主轴内孔配合的等级，基座内壁加工有和主轴拉杆匹配的连接螺纹，安装时可以直接和拉杆端部锁紧，不需要额外设计转接结构，减少了装配累积误差。中间段的螺旋弹簧组件是整个夹具的力传递核心，采用多圈矩形截面弹簧叠合设计，既能够提供足够的轴向锁紧力，

　　又可以在换刀时的拉杆后退动作中实现均匀压缩，避免出现偏载导致的卡爪开合不同步问题，弹簧外侧设置的铜质导向环，能够在长期往复运动中减少弹簧和主轴内壁的摩擦，避免金属碎屑卡滞弹簧间隙。前端的分瓣卡爪部分是直接接触刀柄拉钉的工作段，采用多瓣对称式开合结构，每个卡爪的内接触面都做了和BT40拉钉锥度匹配的弧面加工，拉杆向前推进时，卡爪在保持架的锥面导向下向内收拢，牢牢抱住拉钉的环形槽，拉杆后退时卡爪沿导向面向外张开，释放拉钉完成松刀动作，透明可视化的结构设计可以直观观察到卡爪的开合行程，方便调试阶段判断动作是否到位。从安装边界尺寸来看，整个部件的外径严格匹配BT40规格主轴的内孔安装尺寸，轴向总长度适配常见的皮带式主轴、

　　直联主轴的内部安装空间，不需要对主轴结构做任何改造就可以直接替换同规格的老旧保持架，安装时只需要保证基座和拉杆的螺纹锁紧扭矩在工艺要求范围内，同时调整卡爪的初始开合位置，保证松刀时卡爪张开量足够让拉钉顺利通过，锁紧时卡爪的接触面积达到设计要求的85%以上。实际生产场景中，这类保持架需要长期承受高频次的往复冲击，尤其是在高速加工工况下，主轴转速达到八千转以上时，卡爪的动平衡精度直接影响主轴的整体跳动表现，因此设计时每个卡爪的重量差都控制在极小的公差范围内，装配后整体做动平衡校正，减少高速旋转时的离心力带来的夹持力衰减。不同于普通的弹簧夹头结构，这类ISO标准的保持架夹具专门适配中心出水的主轴结构，中心位置预留了贯通的切削液通道，

　　高压切削液可以直接通过夹具内部通道输送到刀柄端面，实现刀具内冷，满足深孔钻、高速铣削的冷却排屑需求。日常维护中，只需要定期拆开清理卡爪和弹簧缝隙里的切削液残留、金属碎屑，在导向环位置涂抹少量耐高温的润滑脂，就可以保证长期稳定运行，避免出现卡爪卡滞、锁紧力不足的问题。在做三维建模时，需要重点关注卡爪锥面和保持架导向面的配合公差，弹簧的压缩行程和拉杆的动作行程要做运动仿真验证，避免出现干涉问题，同时要考虑金属部件和弹性部件的材料属性差异，在装配约束中设置合理的活动间隙，还原实际工作中的开合状态，方便后续做有限元分析时模拟锁紧状态下的应力分布，验证卡爪根部的强度是否满足最大切削负载下的受力要求。
