金属板材连续滚压成型加工设备结构

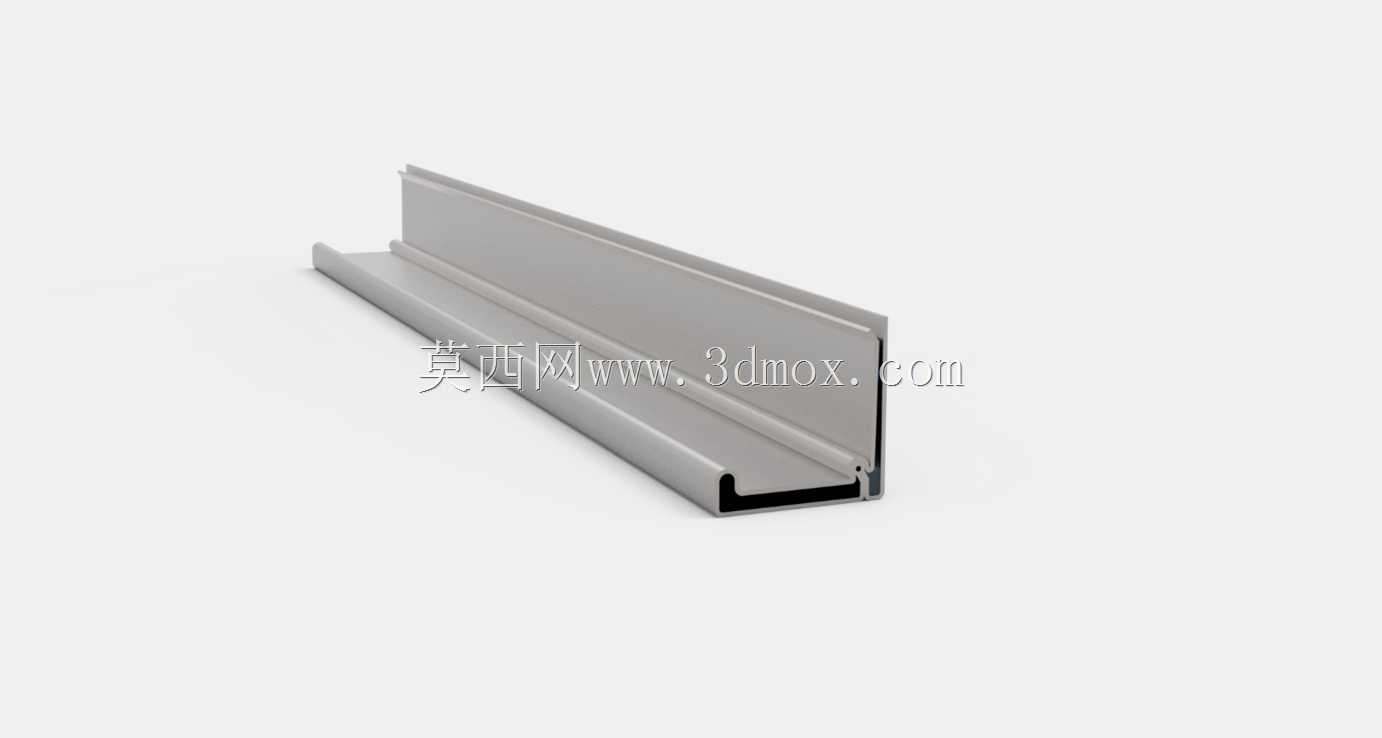

　　在通风管道预制、钣金型材批量加工的生产场景里，这类滚压成型结构是整条产线的核心执行单元，区别于单次冲压的断续加工模式，它依靠多组依次排布的成型辊组，对连续送进的金属带材施加渐进式的弯曲形变，全程不需要频繁启停上下料，能稳定输出截面一致性极高的长尺寸型材，尤其适配通风管路的法兰边、加强筋结构，以及常规钣金壳体的折边、咬口成型工序，加工过程中材料内部应力释放均匀，不会出现单次冲压带来的局部应力集中、边角起皱的问题。从结构设计逻辑来看，整套辊系的排布遵循形变渐变原则，从入料端的第一组平辊开始，每一组辊轮的型面轮廓都比前一组更接近最终成品的截面形状，入料段额外设置了导向定位辊，能修正带材送进时的横向偏移，避免成型过程中出现扭拧、

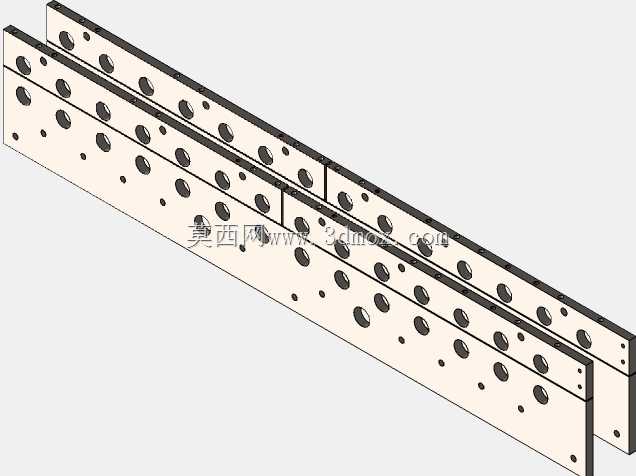

　　边部波浪的缺陷；辊轮的型面圆角经过反复校核，针对常用的镀锌板、冷轧薄板材质，圆角取值控制在板厚的1.5-2倍区间，既不会因为圆角过小刮伤板材表面的防腐镀层，也不会因为圆角过大导致成型角度回弹超差。设备的安装边界需要结合产线的送料架、切断工位协同预留，入料端要留出至少两倍于带卷宽度的操作空间，方便吊装上料时调整带材的对中位置，出料端则要匹配后续定尺切断、集料台的安装尺寸，整机的底座采用整体焊接的箱型结构，安装时需要通过地脚螺栓调平，水平度误差控制在每米0.1mm以内，避免长期运行过程中辊系倾斜导致的成型件侧弯问题。功能特性上，每一组成型辊都配备了独立的间隙调节机构，操作人员可以根据加工板材的实际厚度，微调上下辊的压下量，适配0.

　　5mm到2mm厚度范围内的常用金属板材加工需求，辊轴的支撑端采用成对安装的角接触轴承，能同时承受成型过程中的径向压力和轴向窜动力，保证高速连续运行时的辊系稳定性；传动侧采用分动齿轮箱传递动力，每一根辊轴的转速都经过匹配，避免不同辊组之间的线速度差拉伤板材表面。在实际生产应用中，这类设备除了通风管道的型材加工，还能通过更换不同型面的辊轮组，加工配电柜的柜体边框、仓储货架的立柱型材、轻钢龙骨的标准截面，换型时只需要松开辊轮的锁紧螺母，按照工艺卡片的顺序依次更换对应辊轮，重新校准间隙后即可投入生产，不需要对整机的机架、传动结构做大规模改动，设备的通用性较强。设计过程中针对成型过程中的回弹问题做了专项补偿，

　　最后一组定型辊的成型角度比理论设计角度大2-3度，抵消金属材料形变后的弹性回弹量，保证成品的截面角度公差控制在±0.5度以内，满足后续拼接、装配的精度要求；设备的润滑系统采用集中供油设计，定期对轴承、齿轮啮合位置加注润滑脂，减少运动部件的磨损，延长整机的无故障运行周期。外形尺寸上，整机的长度根据成型道次的数量确定，常规配置12组成型辊的机型，整体长度在3.2米左右，宽度在1.1米，高度在1.4米，不需要做特殊的地基加固，普通的硬化车间地面即可满足安装承重要求，入料高度距离地面900mm，和常规的开卷送料架出料高度匹配，不需要额外增设过渡输送台，减少产线的占地面积。
