侧帘式货运车载货平台结构设计

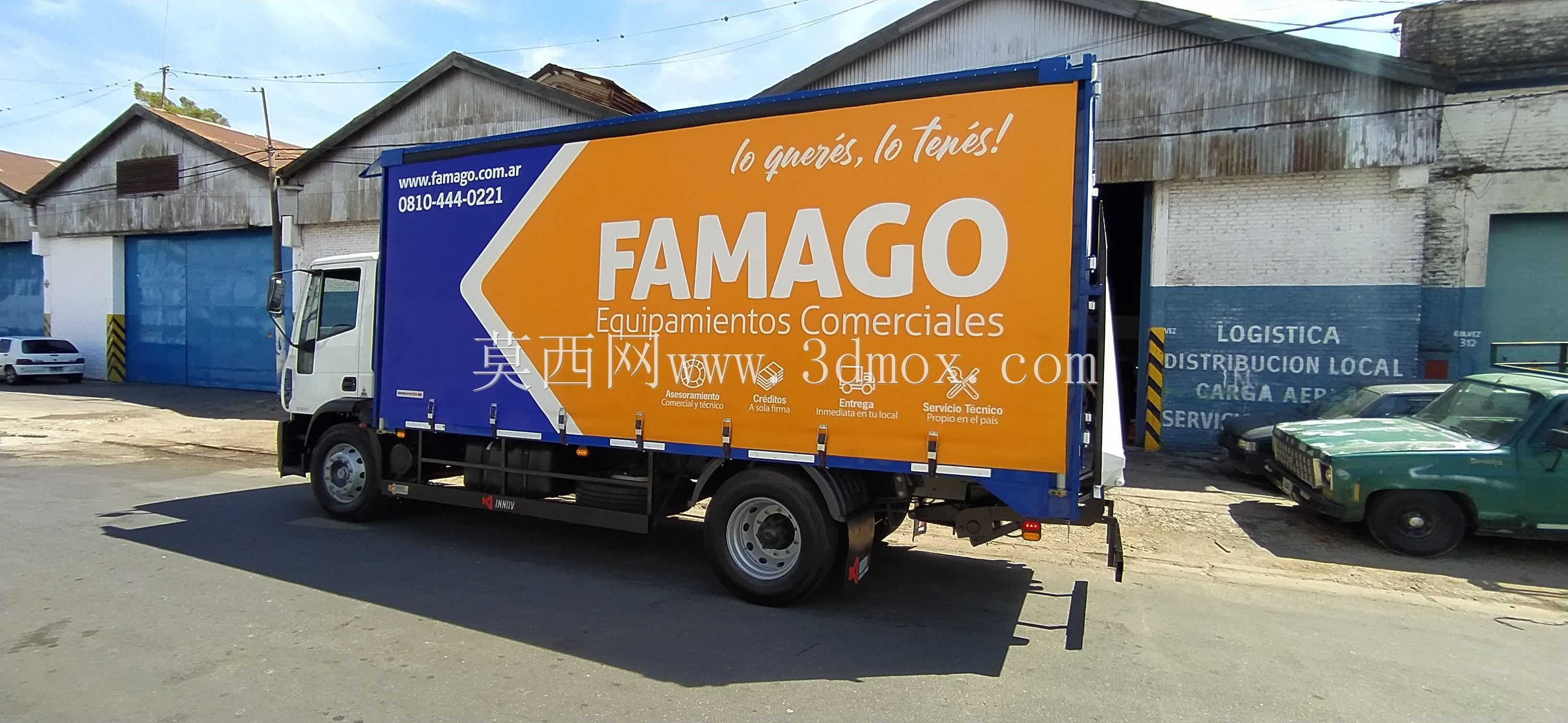

　　该结构为货运车辆配套的侧装卸式载货承载平台，主要适配中短途干线物流、城配散货运输场景，可满足托盘货、散装件、轻泡货等多品类货品的公路运输承载需求，尤其适配需要频繁侧面装卸货的作业场景，相比传统后开门货厢，可大幅缩短装卸货等待时间，适配月台、叉车侧面作业的装卸工况。

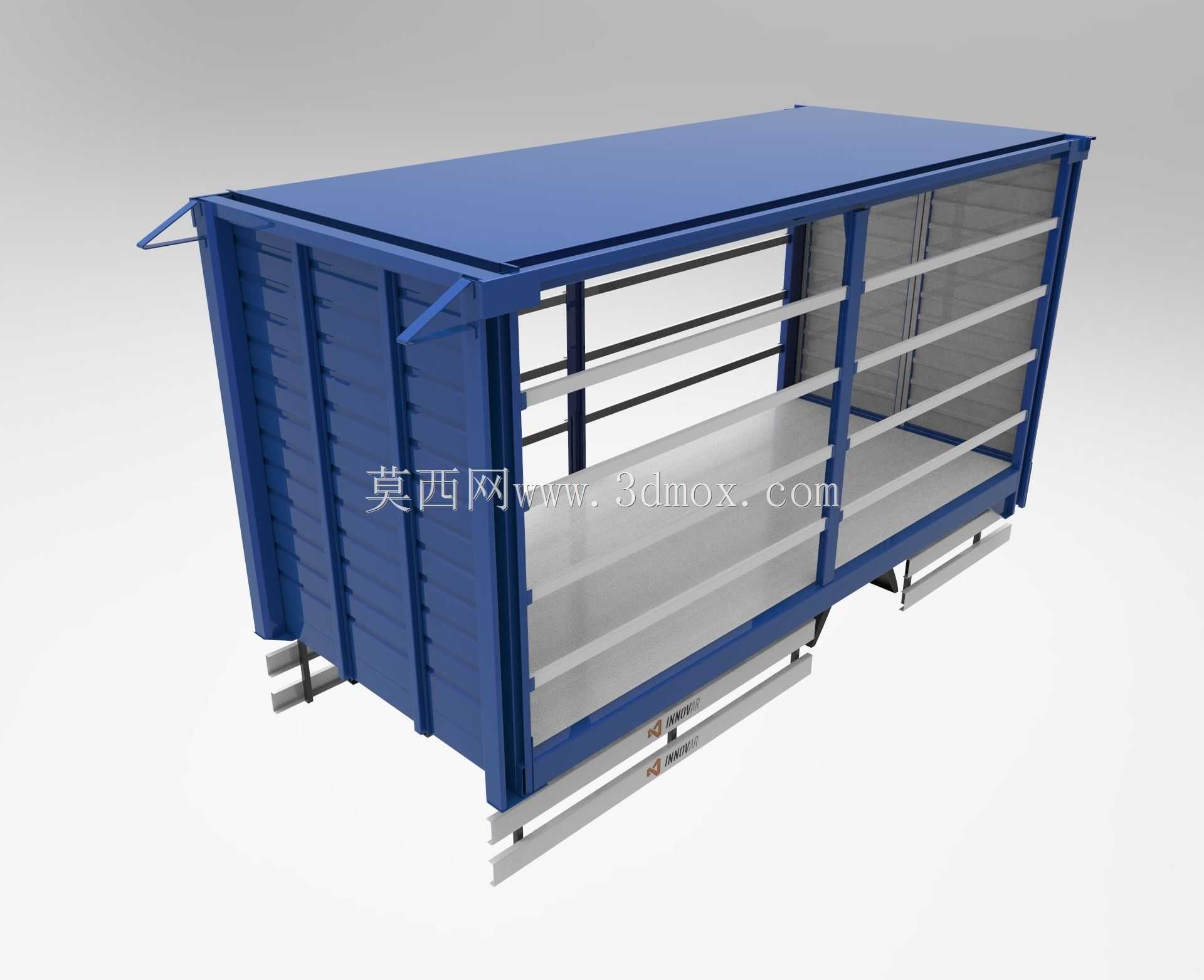

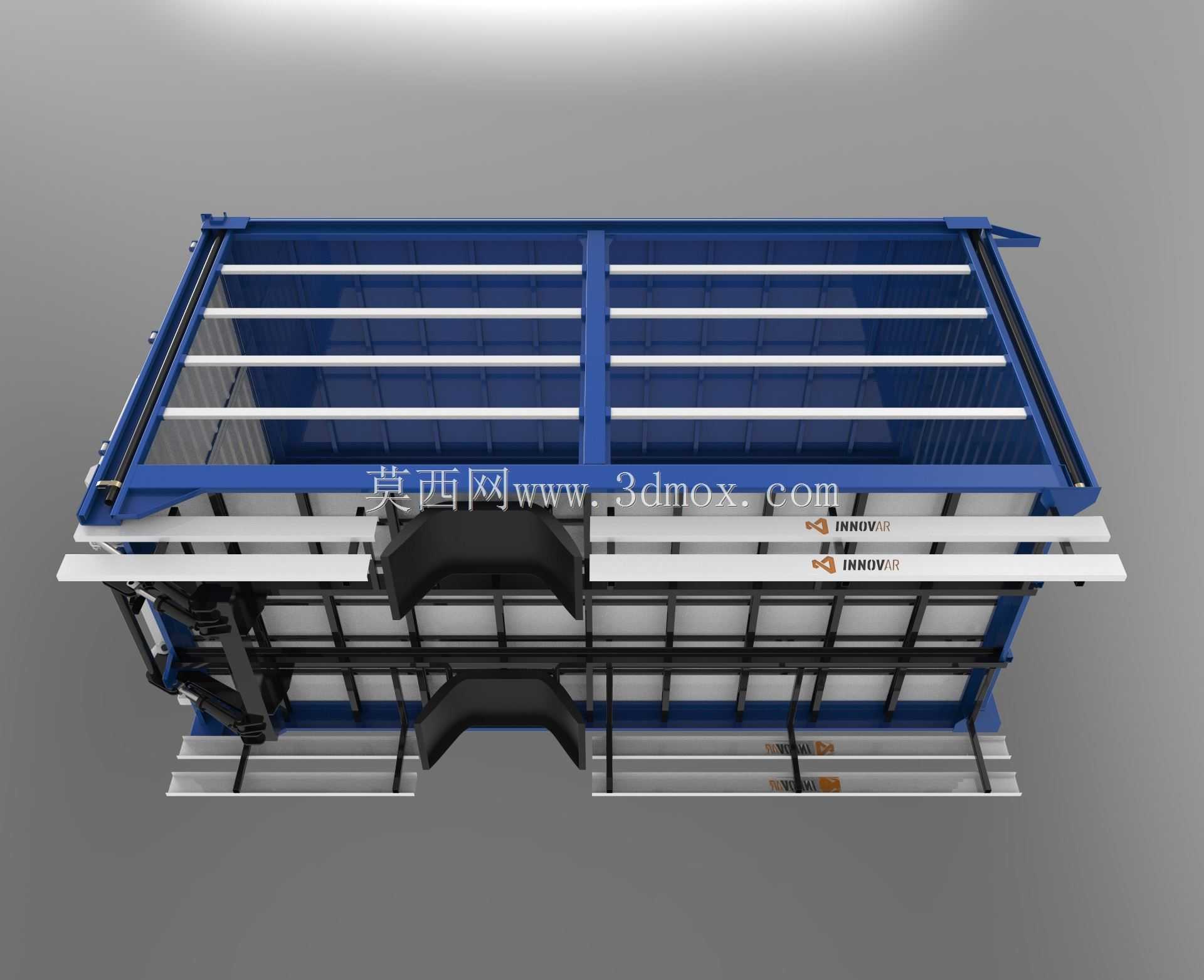

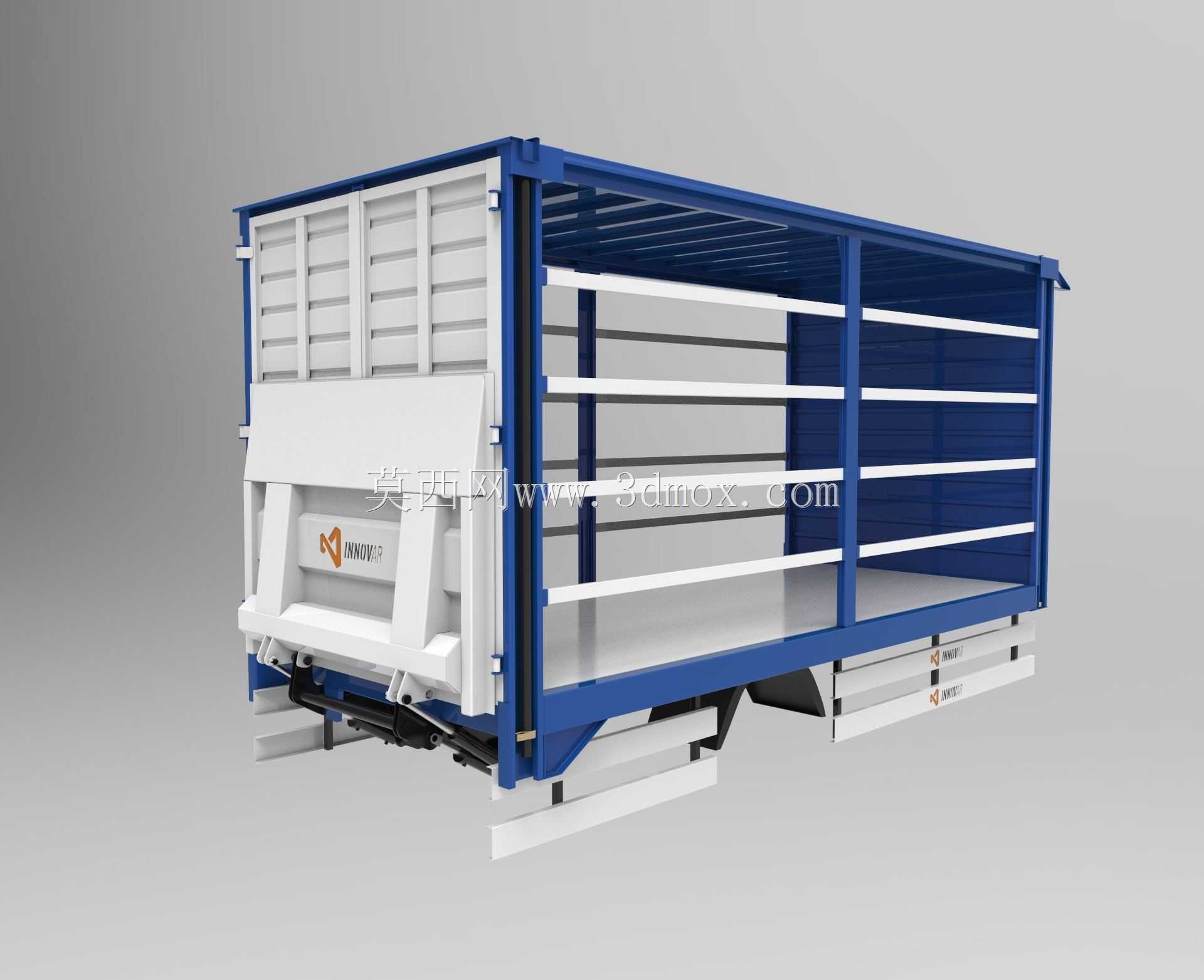

　　从功能特性来看，该平台采用框架式承载结构，主体承载骨架采用高强度矩形型钢焊接成型，纵向设置多道贯通式承载横梁，底部铺设防滑承载面板，可均匀分散货品载荷，避免局部应力集中导致的底板变形；侧面采用可滑动的栏板限位结构，既可以对装载货品形成侧向防护，防止运输过程中货品侧倾掉落，又可以完全侧向开启，配合叉车完成整托货物的快速装卸，无需像传统仓栅车那样逐根拆卸栏板，作业效率提升明显。前端设置固定式前挡板，可阻隔货品向前挤压驾驶室，提升行驶过程中的驾乘安全性，底部预留了与车辆底盘纵梁连接的安装支座，可直接通过螺栓与底盘大梁固定，无需额外改制底盘结构，适配多数中型货运卡车的底盘安装尺寸。

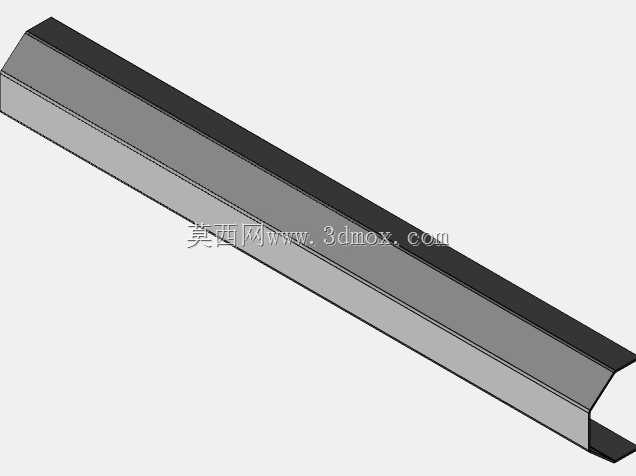

　　设计过程中优先考虑了承载冗余与轻量化的平衡，主体框架的型钢壁厚根据载荷分布做了差异化设计，底部主承载梁采用较厚的型材，侧面防护栏采用相对轻薄的型材，在保证额定承载能力的前提下，尽可能降低结构自重，减少车辆空载油耗。结构的安装边界经过精准校核，平台整体宽度符合道路车辆外廓尺寸限值要求，安装后不会超出车身两侧宽度，底部离地间隙满足常规道路通行要求，不会在通过减速带、坑洼路面时发生剐蹭；侧面栏板的滑动轨道采用内嵌式设计，不会突出于车身外表面，避免行驶过程中产生额外风阻，也可防止轨道被外物磕碰变形。

　　结构细节上，所有焊接位置均做了圆角过渡处理，避免应力集中导致的焊缝开裂，表面经过抛丸除锈后做喷涂防护，可适应雨雪、扬尘等复杂户外运输环境，延长结构使用寿命。侧面栏板的限位装置设置了多档锁止位置，可根据装载货品的高度调整栏板的固定高度，适配不同堆高的货品固定需求；平台尾部预留了安装后防护、尾灯、牌照板的安装位，可直接配套常规货车的尾部附属件安装，无需额外打孔改制。

　　在实际应用中，该类载货平台可广泛适配普通货运、生鲜配送、家居建材运输等多个细分场景，相比封闭式厢货，侧面全开的设计更适合长大件货品的装卸，相比仓栅式货厢，其结构整体性更强，行驶过程中无异响，侧向防护可靠性更高，同时自重更轻，可提升车辆的额定载质量利用率。建模过程中对所有装配连接位置都做了干涉检查，确保各滑动部件运动顺畅，锁止机构动作可靠，所有安装孔位的位置度公差都控制在装配允许范围内，生产下料时可直接提取模型的工程图进行数控切割，无需二次尺寸复核，可有效缩短生产制造的周期。
