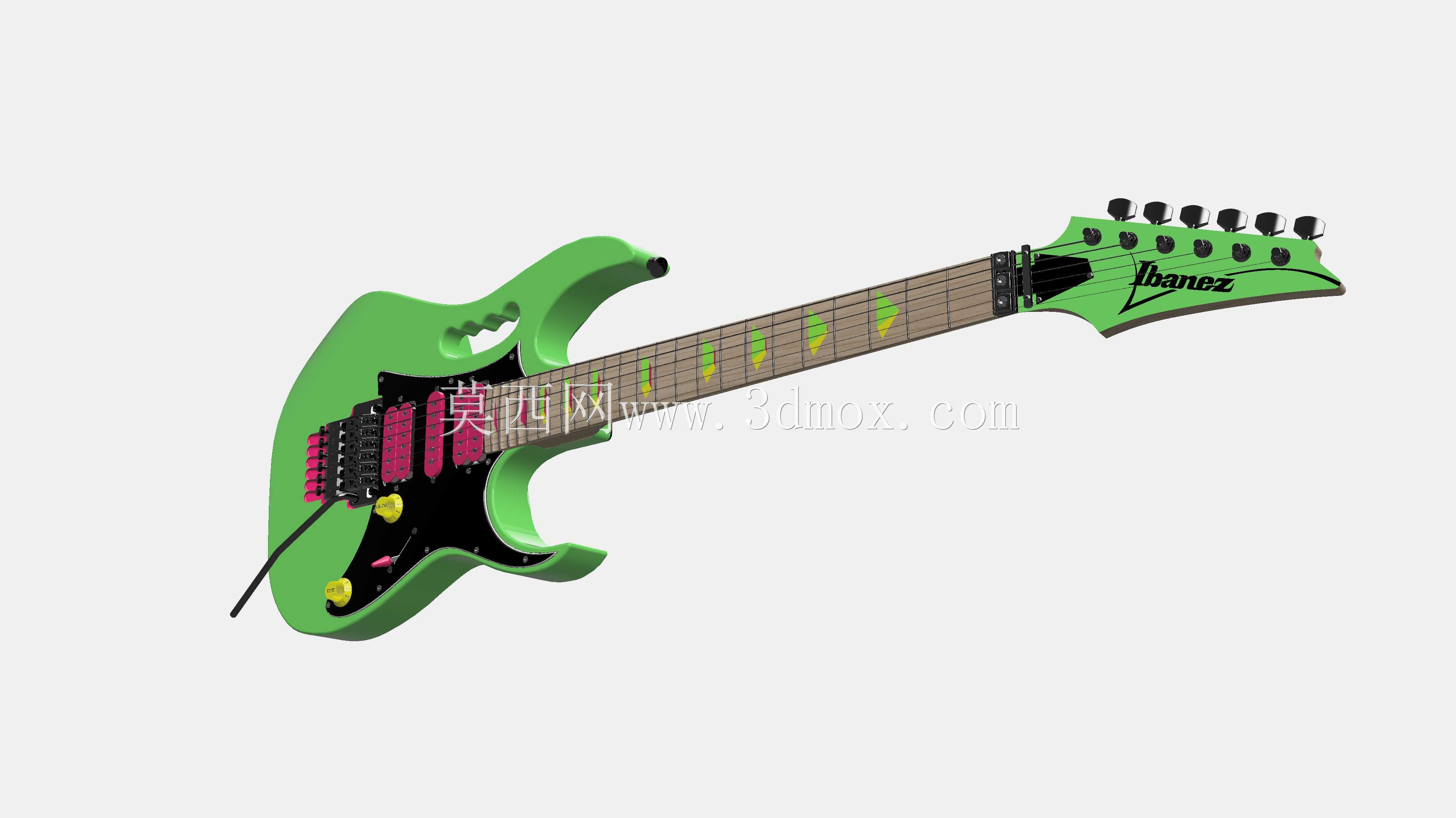

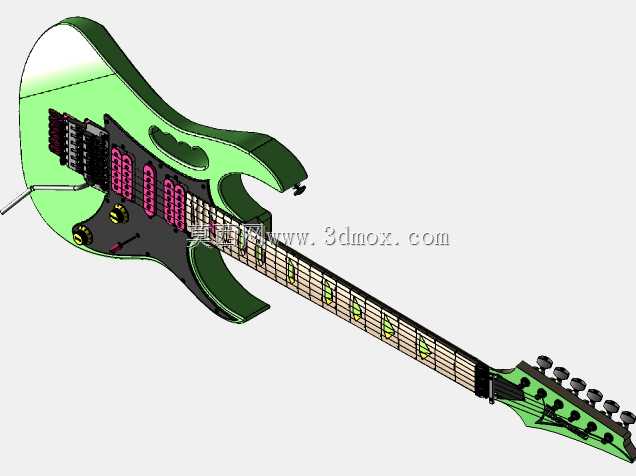

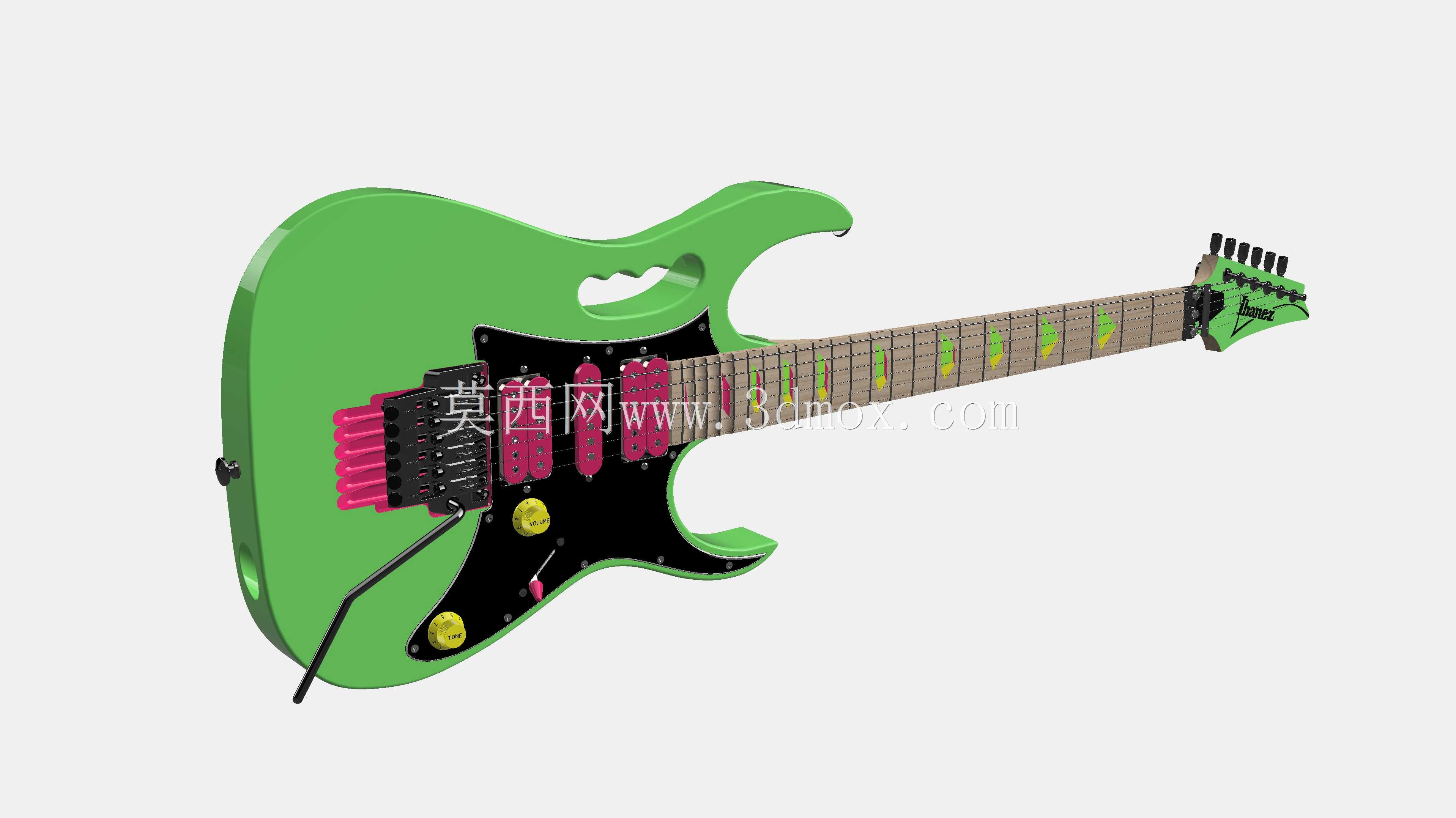

Ibanez Jem777双摇电吉他精细结构建模

　　本次建模的电吉他结构，核心围绕电声乐器的实际演奏需求展开，从结构设计逻辑上兼顾演奏手感、音色传导与外观辨识度。首先看琴身部分，采用经典的椴木琴身轮廓做基础，特意做了标志性的猿臂握把切削，这个结构并非单纯装饰，实际演奏中高把位solo时，左手拇指可以依托握把缺口获得更稳定的支撑，减少长时间高把位演奏的手部疲劳，琴身的曲面弧度完全贴合人体坐姿、站姿演奏时的躯干贴合角度，边缘做了R3-R8不等的圆角过渡，避免硬质棱角硌靠身体造成的不适。琴身正面的拾音器安装槽做了精准的沉台设计，双单双拾音器的安装孔位、固定螺丝孔位完全匹配量产配件的安装尺寸，拾音器高度调节的预留间隙控制在2-5mm区间，满足不同演奏风格下的拾音器高度微调需求，

　　琴桥位置采用双摇系统的安装沉腔，预留了足够的颤音系统下压、上拉行程空间，不会出现摇把操作时琴桥磕碰琴身的问题，背部的弹簧仓腔体深度、固定挂点位置完全匹配标准双摇弹簧的安装拉力需求，仓体边缘做了密封槽预留，可加装弹簧仓盖板减少不必要的腔体共振。琴颈部分采用一体式枫木琴颈的连接结构，琴颈与琴身的连接螺栓孔位做了精准对位，琴颈的钢筋预埋槽位置、深度完全匹配双向调节钢筋的安装尺寸，指板采用玫瑰木材质的等厚设计，品丝安装槽的间距严格按照25.5英寸有效弦长的十二平均律做定位，每一品的指板弧度统一采用12-16英寸的复合弧度，低把位弧度稍大适配和弦按压手感，高把位弧度趋平适配速弹演奏的触弦角度，指板上的标志性闪电镶嵌槽位做了精准的沉台，

　　镶嵌件安装后与指板表面齐平无凸起，不会影响左手滑弦的流畅度。琴头部分采用不对称的尖型轮廓，弦钮安装孔位按照3+3的排布做定位，每个弦钮的安装孔直径、固定螺丝孔位完全匹配封闭式弦钮的安装尺寸，弦枕位置的开槽深度、宽度对应六根琴弦的不同线径做预留，保证琴弦在弦枕位置的滑动顺畅，同时不会出现琴弦卡滞影响调音稳定性的问题。从安装边界来看，整琴总长度控制在980mm左右，琴身最宽处330mm，最厚处45mm，所有外露部件的安装公差控制在±0.1mm以内，完全满足后续3D打印验证、CNC加工实体琴身的尺寸要求，建模过程中所有配合面都做了装配间隙预留，比如琴颈与琴身的连接面预留0.05mm的胶装间隙，金属配件与木质结构的安装孔预留0.

　　1mm的装配余量，避免实际生产装配时出现过盈无法安装的问题。从实际应用场景来看，这个模型既可以作为乐器生产厂商的新品研发结构验证参考，也可以作为乐器周边配件开发的基准模型，比如定制琴身护板、定制拾音器环、定制摇把等配件时，可以直接提取模型的对应安装面尺寸做匹配设计，减少实物测绘的工作量，同时也能作为三维建模教学中复杂曲面建模、多零件装配建模的典型案例，模型中包含的曲面造型、孔位定位、装配配合等内容，覆盖了消费类产品结构建模的大部分常用技巧。在设计思路上，没有做多余的装饰性结构，所有的曲面切削、腔体预留都有对应的实际功能支撑，比如琴身的减重腔设计，在保证琴身结构强度的前提下，在琴身非受力区域做了中空减重，有效降低整琴重量，减少长时间站立演奏的肩部负担，同时减重腔的位置和大小经过反复调整，不会影响琴身的共振频率，保证音色传导的一致性。电路仓的位置做了合理的走线空间预留，仓体大小足够容纳电位器、档位器、输出接口的接线与屏蔽层安装，仓体开口位置与护板的覆盖范围完全匹配，不会出现电路外露的问题。所有的金属部件，比如弦钮、拾音器外壳、琴桥部件、音量音色旋钮，都做了独立的零件建模，每个零件都可以单独导出用于配件生产或者渲染展示，零件之间的装配关系完全还原真实乐器的组装逻辑，没有出现零件干涉、装配顺序错误的问题。
