镂空雕花复古机械怀表结构设计

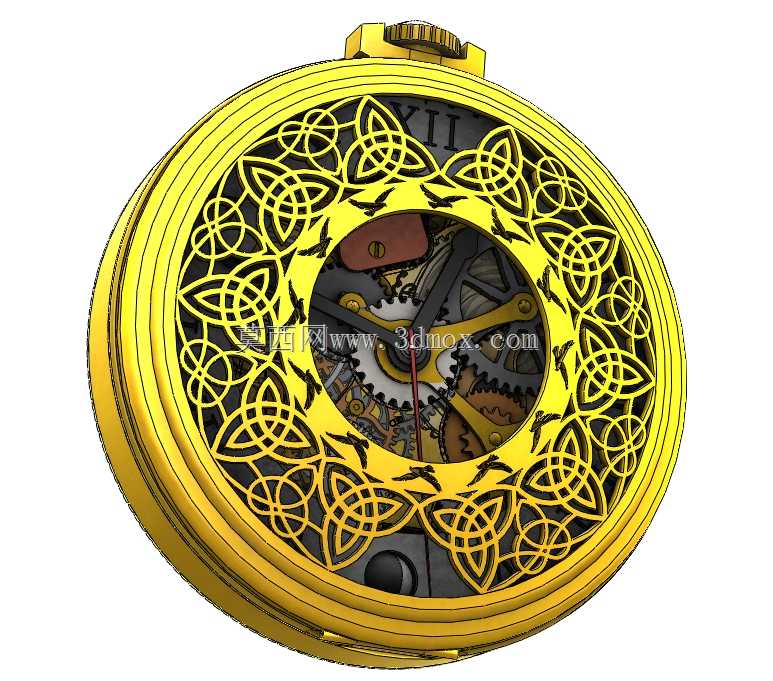

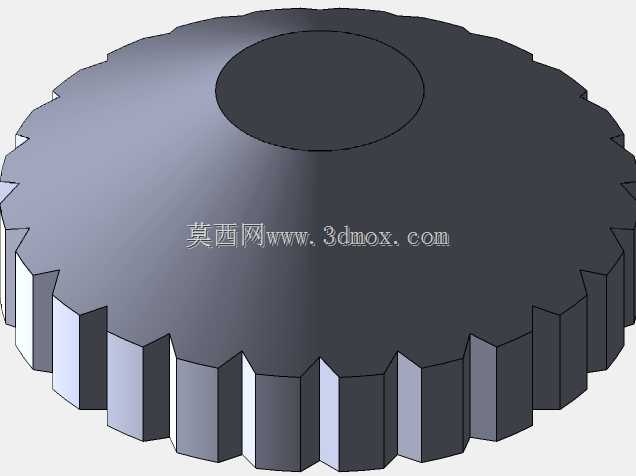

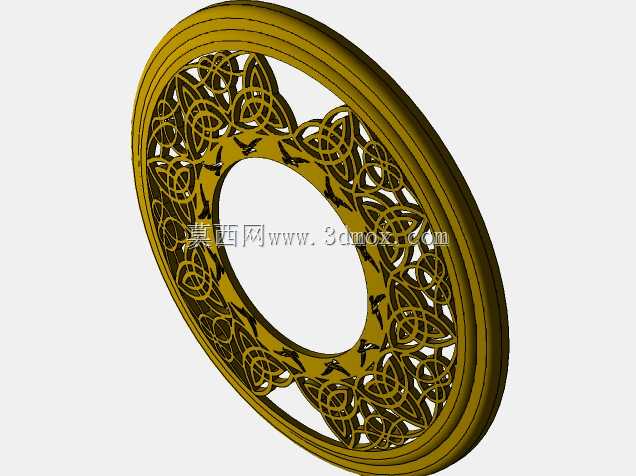

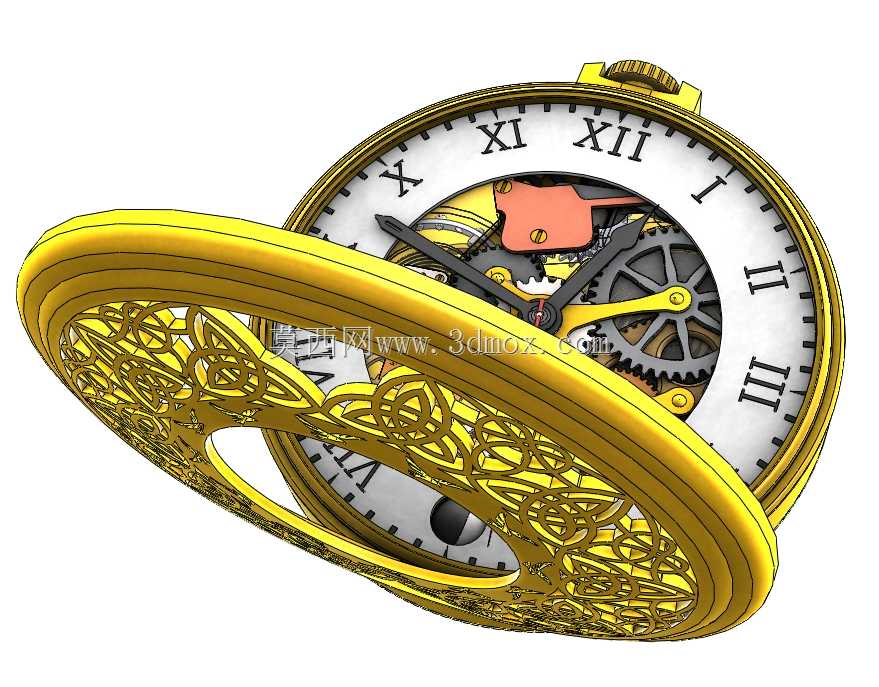

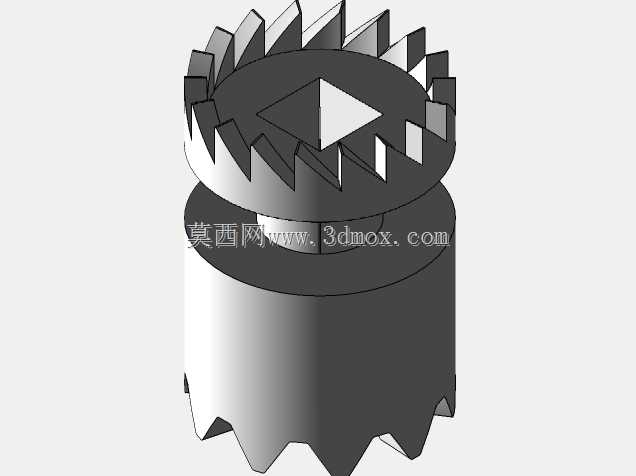

　　这款机械怀表的三维结构设计，核心围绕便携计时功能与装饰性外观的融合展开，整体采用圆形翻盖怀表的经典构型，外壳主体做多层同心圆台阶设计，边缘做圆弧倒角处理，既避免金属锐边带来的佩戴剐蹭问题，也能提升握持时的贴合手感。表冠设置在表体12点位外侧，采用防滑滚花结构，匹配手动上链与时间调校的操作需求，滚花的齿距与齿深经过适配，保证戴薄款手套时也能完成调校操作，不会出现打滑问题。表盖正面采用凯尔特结风格的镂空雕花结构，雕花的筋条宽度统一控制在0.8mm，既保证足够的结构强度，不会因为日常揣放的挤压出现变形，也能通过镂空区域直接观察到内部的机械传动结构，兼顾装饰性与机械美感展示需求。内部计时核心采用传统机械表的轮系布局，时针、分针、

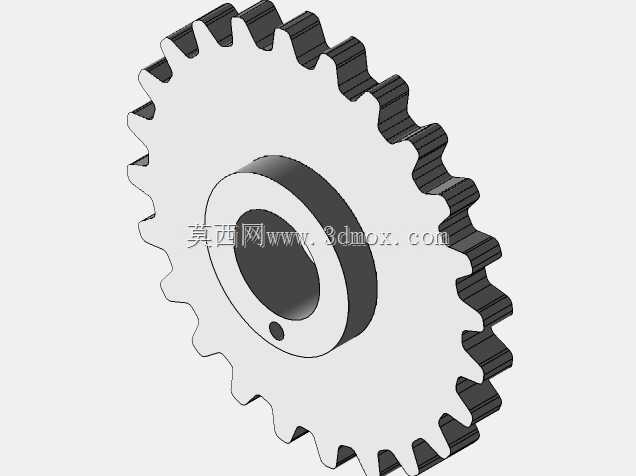

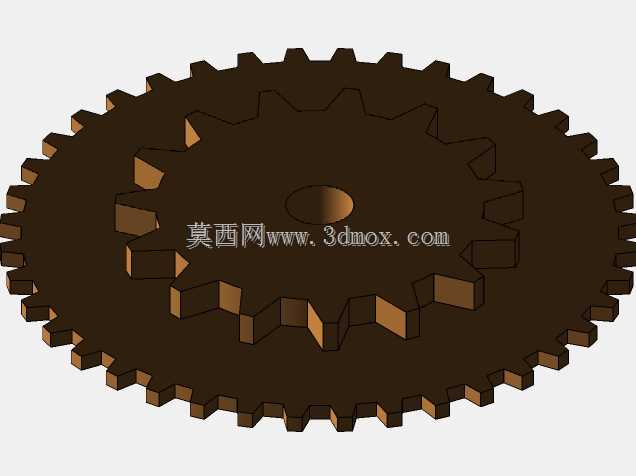

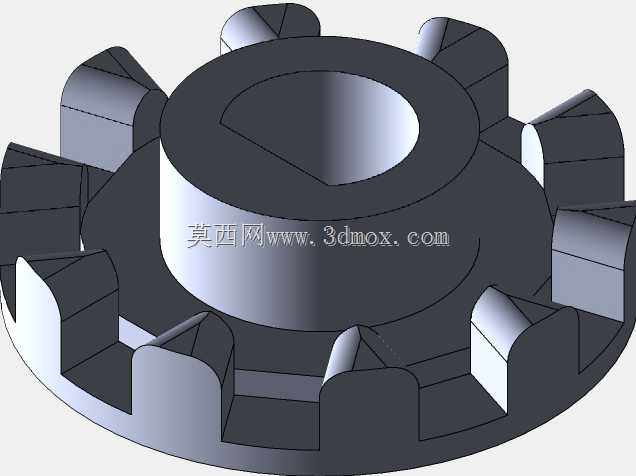

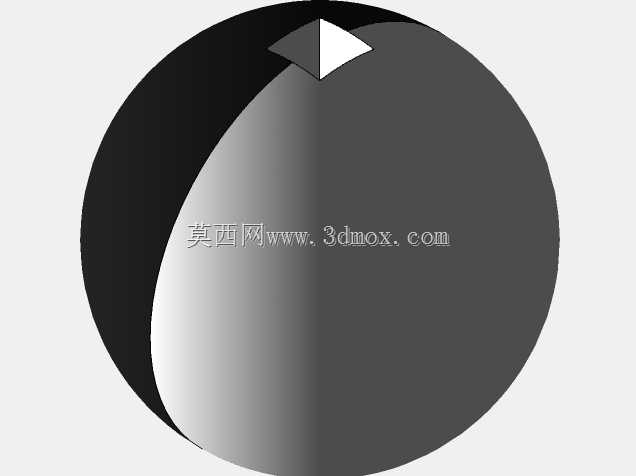

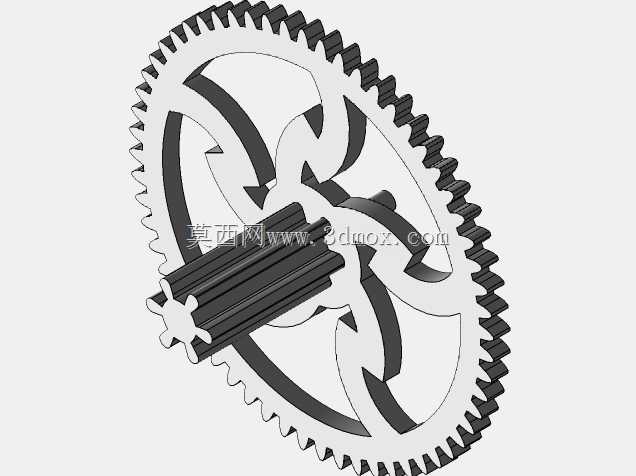

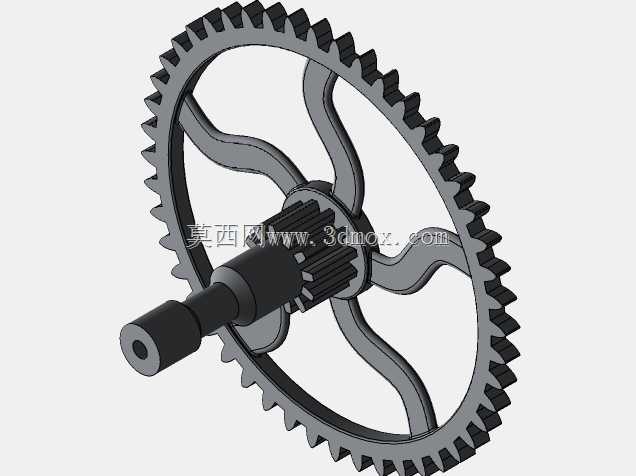

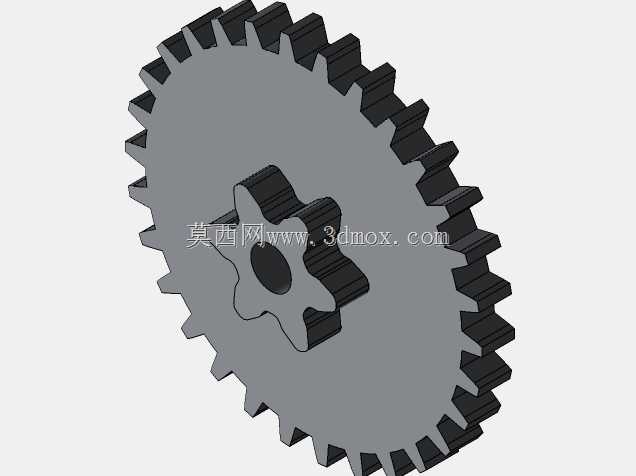

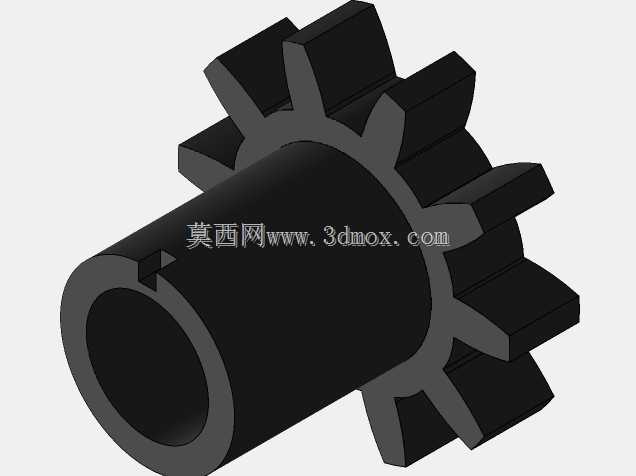

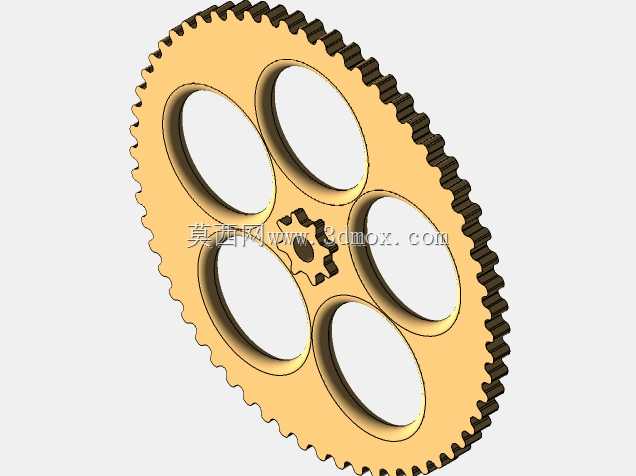

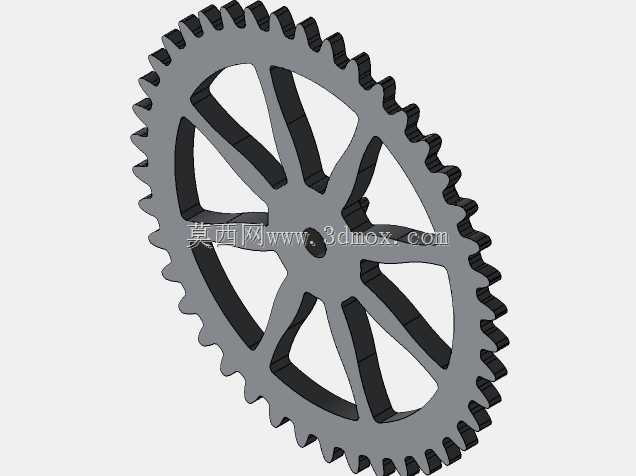

　　秒针的传动比严格遵循1:12:720的机械计时标准，保证走时精度的传动基础，额外增设的月轮传动模块，通过前齿轮的减速传动实现29天一圈的转动周期，对应月相显示的功能需求，该模块的齿轮啮合侧隙控制在0.02mm以内，避免传动卡顿或者空程过大导致的显示偏差。从实际应用场景来看，这类怀表结构既可以作为复古配饰类的产品开发原型，用于文创饰品、收藏类机械工艺品的结构打样，也可以作为精密机械传动教学的演示模型，帮助学习者理解小型轮系的传动配比、精密装配的公差控制逻辑。设计过程中，所有传动齿轮的齿形都采用标准渐开线齿形，模数统一选用0.12的小模数齿轮标准，适配怀表内部狭小的安装空间，轮系的支撑轴都采用人造宝石轴承的安装位预留，

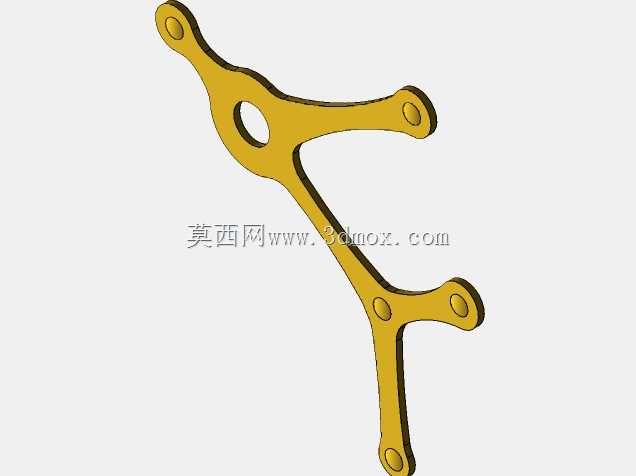

　　减少长期转动带来的磨损，提升整体使用寿命。表体的整体外径控制在48mm，整体厚度（含表盖与表底）控制在12mm，属于常规怀表的便携尺寸，能够适配大多数常规怀表链、怀表套的安装尺寸，不需要额外做定制化的适配调整。内部的夹板布局采用分层设计，主夹板固定所有轮系的下轴点，上夹板对应固定上轴点，夹板上做对应的减重槽设计，在不降低结构刚性的前提下尽可能降低整体重量，整表装配完成后的重量控制在85g左右，长时间揣放在口袋中不会有明显的坠重感。镂空雕花的结构与内部机芯之间预留0.5mm的安全间隙，避免日常使用中的轻微挤压导致雕花筋条接触内部传动零件，造成走时故障。表盖与表体之间采用铰接结构连接，铰接轴的阻尼经过适配，翻盖时的力度适中，

　　不会出现松垮自动闭合或者开启阻力过大的问题，表盖闭合位置设置对应的定位卡扣，保证闭合状态下不会因为日常活动意外开盖，保护内部的表盘与指针结构。从建模逻辑来看，所有零件都采用参数化建模方式，雕花部分采用草图阵列结合曲线投影的方式生成，后续如果需要调整雕花样式或者筋条宽度，只需要修改对应草图参数即可快速更新模型，不需要重新构建整体结构；轮系部分采用装配级的参数关联，修改其中一个齿轮的参数时，对应啮合的齿轮参数会自动匹配调整，保证传动比始终符合设计要求，大幅提升后续改型设计的效率。针对实际生产的需求，模型中所有零件的拔模角度、壁厚都做了对应的适配，金属外壳部分的最小壁厚控制在0.6mm，满足精密铸造或者冲压加工的工艺要求，内部塑料或者金属传动零件的壁厚均匀，避免注塑或者粉末冶金加工时出现缩痕、变形等问题。
