Fanatec三屏沉浸式模拟赛车驾驶台架

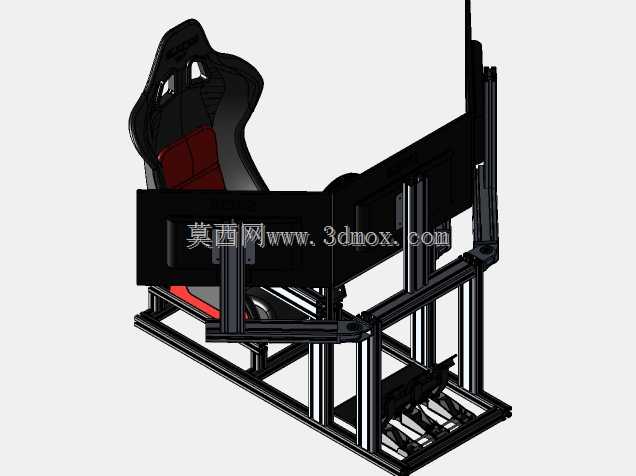

　　这套三屏模拟赛车台架的结构设计，核心围绕民用驾驶模拟场景的刚性需求展开，不同于普通桌面级模拟驾驶支架，整套结构采用工业铝型材作为主体承载框架，从根源上规避了方管焊接支架后期改装兼容性差、焊接应力变形导致的安装位偏移问题。日常落地场景覆盖职业赛车手赛前训练、电竞场馆模拟赛车区搭建、民用高端驾驶娱乐配置三大类，职业车手可通过这套台架搭配对应力反馈方向盘、液压踏板组件，完成赛道走线记忆、刹车点标定、跟趾动作肌肉记忆训练，无需占用真实赛道时间就能完成大部分基础训练科目；商用场景下，铝型材框架的高可维护性优势明显，易损件更换、外设升级无需整体拆解结构，能大幅降低场馆运维成本。

　　从功能特性来看，台架的安装位预留完全匹配Fanatec CSL系列精英踏板与精英轴距方向盘的安装孔位，踏板区域采用双层铝型材叠加的承载结构，可承受大力度刹车踩踏时的瞬时冲击力，避免急刹时踏板区域下沉导致的脚感偏移；方向盘安装位设计了多维度调节结构，可根据不同使用者的坐姿需求，完成前后伸缩、上下倾角调整，调节范围覆盖150cm到190cm身高人群的舒适驾驶坐姿。座椅采用一体式桶型赛车座椅设计，安装位预留了前后滑动调节的导轨安装空间，侧面预留了安全带固定点，可后期加装四点式或六点式赛车安全带，匹配高G值力反馈套件使用时，能给使用者足够的侧向支撑，避免激烈操作时身体移位影响操作精度。

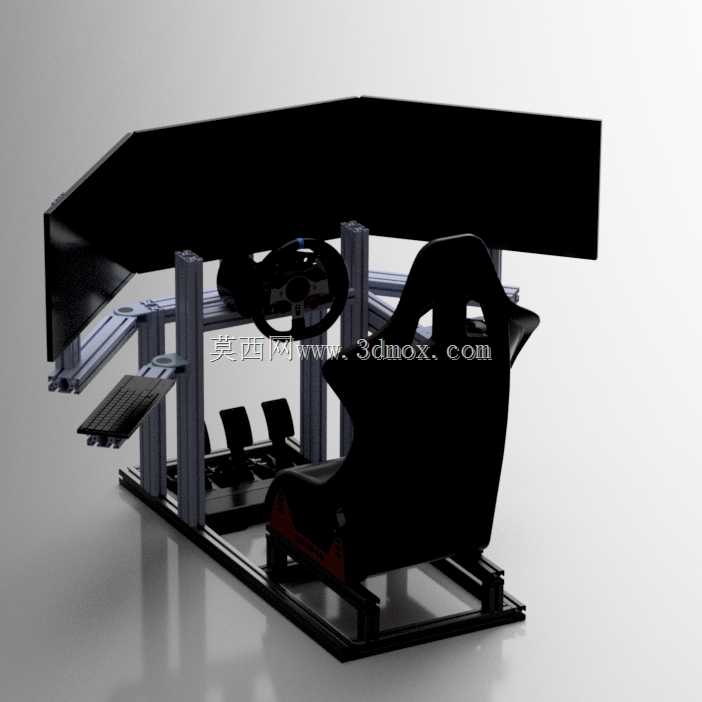

　　三屏安装支架采用顶部悬挑式结构设计，屏幕安装面的横向跨度可适配27寸到32寸规格的三台显示器，支架的倾角与高度均可独立调节，能根据使用者的坐姿高度调整屏幕俯仰角度，让三屏拼接后的可视角度完全覆盖人眼水平视角范围，消除画面边缘的视觉断层，搭建出接近真实赛车驾驶的前方视野沉浸感。设计阶段特意将屏幕支架的支撑立柱与主驾驶框架做了刚性连接，避免方向盘力反馈震动传导到屏幕支架导致的画面抖动问题，同时悬挑结构下方预留了足够的腿部活动空间，不会出现上下车时腿部磕碰支架的问题。

　　安装边界方面，整套台架落地后的横向总宽度控制在1800mm以内，纵向深度控制在1400mm以内，整体高度在屏幕完全升起状态下为1600mm，普通民用住宅的书房、电竞房间均可完成摆放，无需额外改造空间。铝型材框架的所有连接位置均采用标准T型螺栓与角件固定，组装时无需焊接作业，普通使用者按照装配指引即可完成整机组装，所有安装孔位均做了定位预设计，外设安装时无需额外打孔，直接通过预留的T型槽即可完成方向盘、踏板、排挡、手刹等外设的固定。

　　结构设计过程中，特意对受力集中区域做了加强处理：踏板安装区域的铝型材壁厚选用3mm规格的重型型材，抵消大力度踩踏时的结构形变；座椅安装位置的底部框架做了横向与斜向的双重支撑，承受使用者体重加上激烈操作时的动态载荷时，整体结构形变量控制在0.5mm以内，不会出现支架晃动感。台架底部预留了可调脚杯的安装位，可根据地面平整度调整每个支撑脚的高度，即使在不平整的地面上也能保证台架整体处于水平状态，避免长期受力不均导致的框架扭曲。走线方面，所有铝型材的槽位均可嵌入走线槽，显示器的供电线、视频线，方向盘踏板的USB线、电源线均可隐藏在型材槽内，避免线材外露干扰操作，也能让整体外观更加整洁。排挡与手刹的安装位做了左右通用设计，无论是左舵还是右舵驾驶习惯的使用者，都可以将排挡组件安装到自己习惯的一侧，无需额外改装支架结构。
