铝线轴焊接专用双工位头尾架夹具

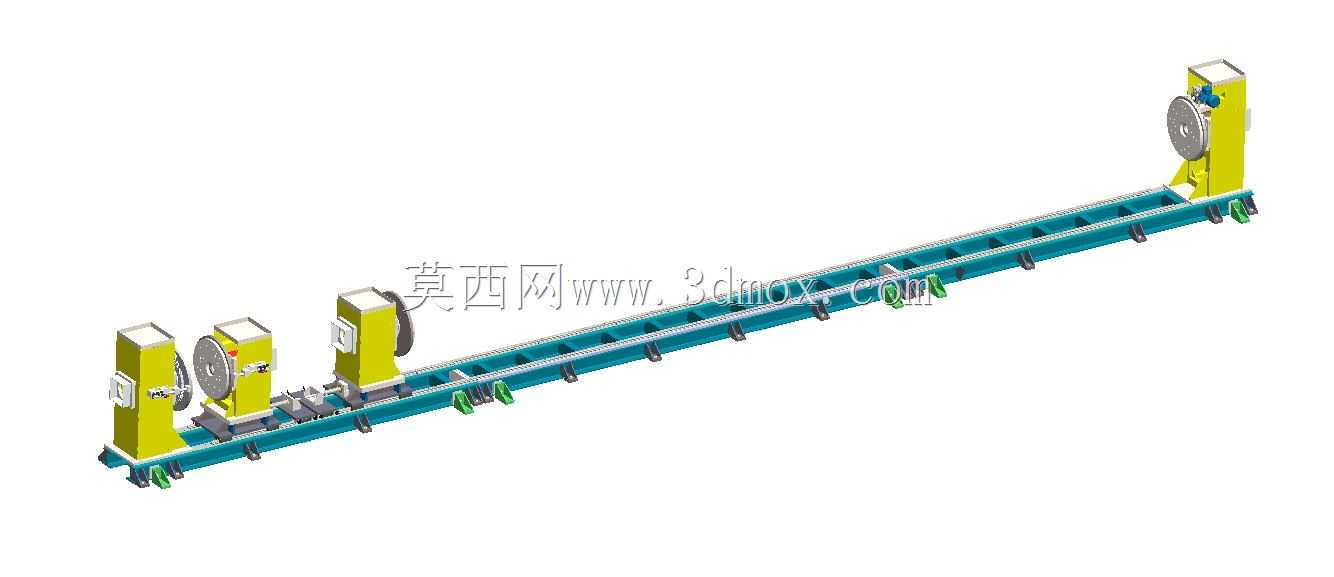

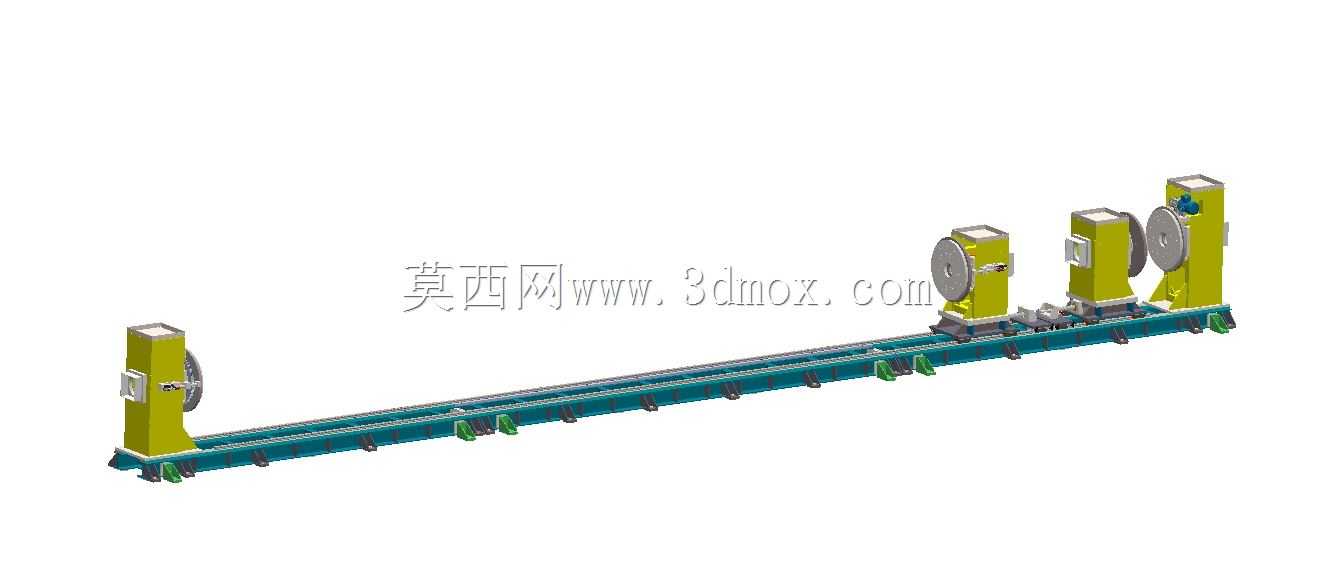

　　在铝制线缆轴盘的批量焊接加工场景中，常规通用焊接工装往往难以适配长轴类线盘的同轴度定位需求，尤其是铝件焊接过程中热变形量较大，若工件装夹定位精度不足，很容易出现焊后轴端跳动超差、盘片与轴管垂直度不达标的问题，直接影响后续线轴的动平衡性能与绕线使用效果。这套专门针对铝线轴焊接开发的夹具设备，采用静态头架加动态尾架的布局形式，沿长床身导轨可灵活调整多组装夹工位的间距，适配不同长度规格的铝线轴焊接作业，从结构设计上解决了长跨度工件装夹的刚性与同轴度控制难题。

　　从实际功能特性来看，设备的静态头架集成了工件回转驱动单元，装夹端配置了与线轴轴端匹配的定位法兰盘，可实现工件周向的精准定位与焊接过程中的匀速回转，配合自动焊接设备可完成环缝的连续焊接作业，避免人工转动工件带来的焊缝成型不均问题。动态尾架采用可滑移式结构，沿床身的线性导轨可实现轴向位置的无级调整，尾端的顶紧机构采用弹性顶紧结构，既可以保证工件轴向装夹的预紧力充足，又能抵消铝件焊接过程中热胀冷缩带来的轴向应力，避免焊后工件出现弯曲变形。床身作为整套夹具的安装基准，采用整体焊接式箱型结构，导轨安装面经过精加工处理，保证各工位头架、尾架的安装基准共面，长距离装夹时的同轴度误差可控制在合理范围内，满足铝线轴焊接的精度要求。

　　在设计思路层面，这套夹具充分考虑了铝线轴焊接的工艺特性，铝材质导热快、焊接变形大，因此夹具的装夹点位避开了焊缝热影响区，同时在工件与夹具接触的位置设置了隔热衬垫，避免焊接热量传导至夹具导轨与定位部件，造成长期使用后的精度衰减。多工位的布局设计可同时装夹多件同规格或不同规格的线轴工件，配合焊接变位的回转功能，可大幅减少焊接过程中的工件装夹辅助时间，提升批量焊接的生产效率。床身底部配置了可调式支撑脚杯，可适应车间不同平整度的地面安装需求，安装时通过调整脚杯高度即可保证床身导轨的水平度，无需额外制作复杂的安装基础。

　　从安装边界与尺寸适配来看，整套夹具的轴向装夹范围覆盖了常规规格铝线轴的长度尺寸，尾架滑移行程可满足不同长度工件的装夹需求，头架与尾架的中心高统一，可适配不同直径规格的线轴盘片装夹，盘片径向不会与床身结构发生干涉。夹具的驱动单元安装在静态头架的侧方，整体外轮廓无突出的尖锐结构，车间现场布置时可与焊接操作机、焊接电源等设备灵活组合，周边预留足够的操作空间供上下料作业。各装夹工位的定位法兰采用可更换式设计，针对不同轴径、不同端盖结构的铝线轴，仅需更换对应的定位法兰与顶紧头即可快速切换生产型号，无需对整套夹具进行大规模调整，适配多品种小批量的线轴焊接生产需求。

　　在实际生产应用中，这套夹具可有效降低铝线轴焊接的装夹找正时间，传统装夹方式需要人工逐个找正轴端与盘片的位置，单件装夹找正时间较长，而采用这套专用夹具后，工件仅需吊装至头架定位法兰处，推动尾架顶紧即可完成装夹，定位精度由夹具本身的加工精度保证，无需人工反复打表找正。焊接过程中工件随头架匀速回转，焊枪位置固定即可完成整圈环缝的焊接，焊缝成型一致性好，焊后工件的同轴度、垂直度精度稳定，可有效减少焊后校正的工作量，降低铝件焊接的废品率。同时夹具的床身导轨设置了防尘防护结构，可阻挡焊接飞溅、打磨粉尘进入导轨配合面，减少日常维护的工作量，延长设备的使用寿命。
