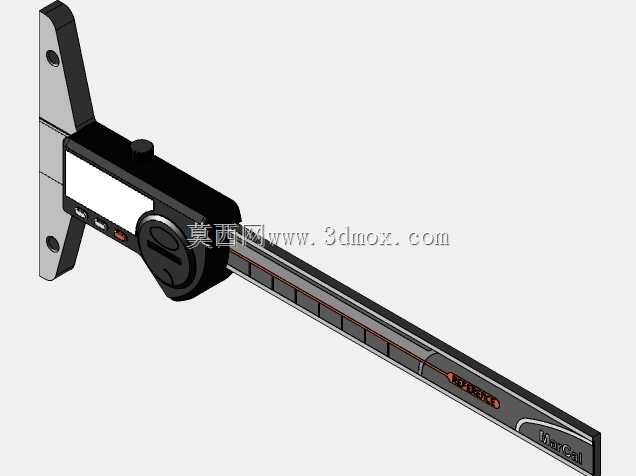

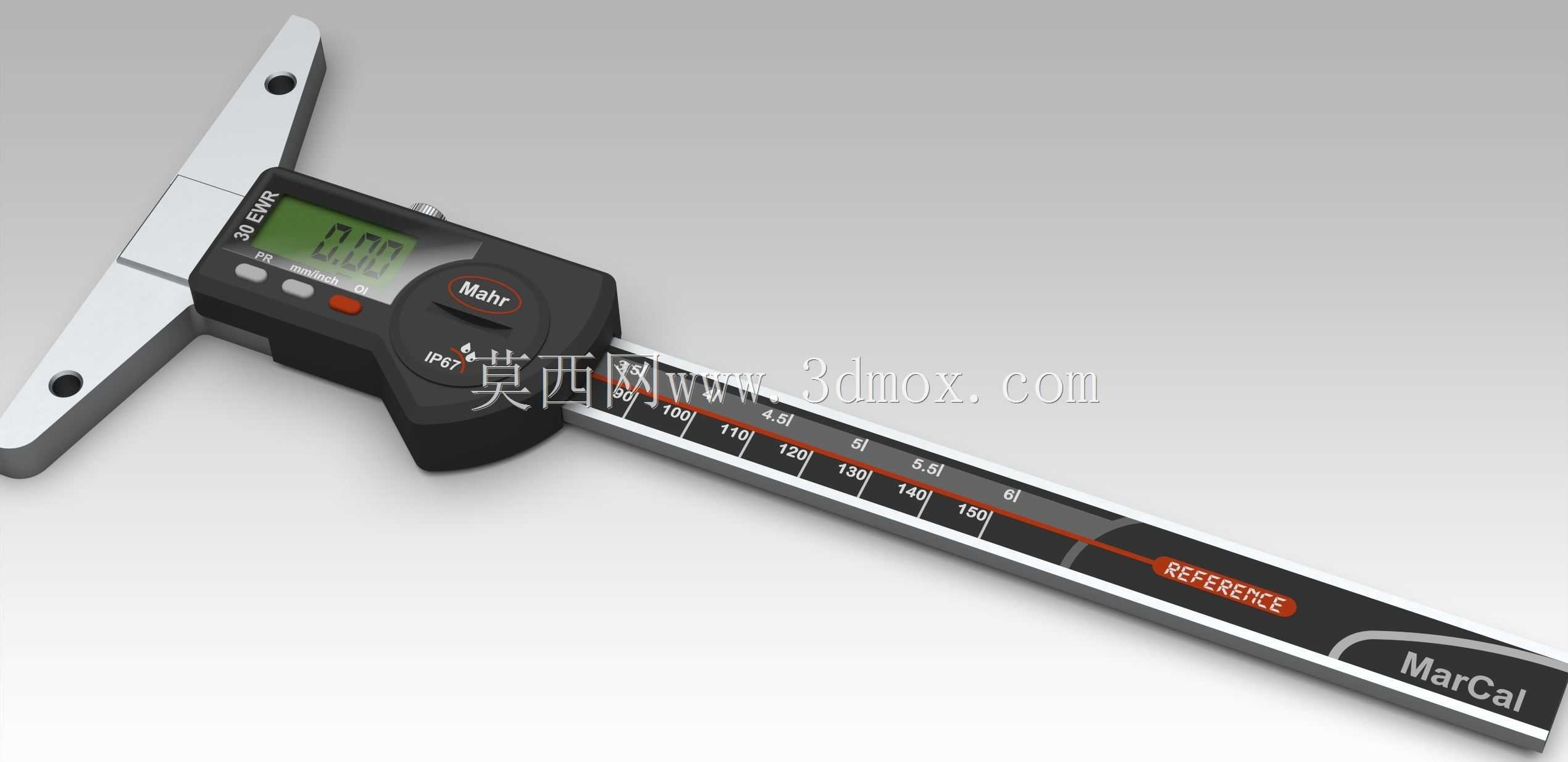

150mm量程数显深度卡尺精密测量结构

　　测量基准面采用了大平面的硬质合金贴合结构，使用时只要将基准面平稳压靠在工件的参考平面上，就能避免因为基准歪斜带来的测量误差，哪怕是在带有轻微切削液残留的工件表面，也能依靠基准面的防滑纹路保持稳定的贴合状态，不会出现滑移导致的读数偏差。尺身的滑动结构采用了低阻尼的导轨配合设计，测量杆在滑动过程中没有明显的卡滞感，单手拇指推动滑动轮就能完成测量杆的进给，当测量头接触到被测深度的底面时，数显模块会即时锁定当前的测量数值，不需要操作人员俯身对齐刻度线读数，哪怕是在光线条件一般的设备内部测量场景，也能依靠数显屏的背光清晰读取测量值，大幅降低了现场读数的视觉疲劳。从设计逻辑上看，这款卡尺的整体结构做了轻量化与刚性的平衡，在机械加工车间的工序检验环节，深度尺寸的测量一直是容易出现误差的环节，无论是盲孔的加工深度、台阶面的高度差还是槽体的下沉尺寸，都需要依靠稳定可靠的深度测量工具来完成数据采集，这款150mm量程的数显深度卡尺，就是针对车间现场高频深度测量需求设计的常用量具。从实际使用场景来看，它既可以在普通车床、铣床的工序间巡检中使用，完成工件加工过程中的快速尺寸核验，也能在装配环节用来确认零部件的嵌入深度、配合面的阶差，甚至在工装夹具的调试现场，也能用来快速测量定位块的突出高度、避让槽的深度尺寸，覆盖了从粗加工半精加工到装配调试的多场景测量需求。不同于普通的机械式深度尺，这款数显结构的卡尺在测量基座的设计上做了针对性优化，

　　尺身采用不锈钢材质做了淬硬处理，测量面的硬度达到了量具的标准要求，长期使用不会因为磨损出现测量精度漂移，数显模块的外壳做了防泼溅的密封处理，能够抵御车间现场常见的切削液飞溅、粉尘侵入，避免电子元件因为现场环境影响出现故障。量程设置为150mm是非常贴合现场实际需求的选择，常规机械加工中绝大多数的盲孔、台阶深度都在这个量程范围内，过长的尺身反而会因为刚性下降带来测量挠度误差，150mm的长度既保证了足够的测量覆盖范围，也能让尺身在全量程伸出状态下保持足够的直线度，不会因为尺身弯曲出现测量值偏大的问题。测量头的端面做了小平面的修磨处理，不同于尖状测量头容易划伤工件表面、或者在测量带微小弧度底面时出现点接触误差，

　　小平面测量头既能保证和被测底面的稳定接触，也不会在软质金属工件表面留下压痕，适合测量铝件、铜件等易划伤材质的深度尺寸。尺身的刻度标识除了数显读数之外，还保留了传统的蚀刻刻度线，哪怕在数显模块电量耗尽的特殊情况下，也能依靠机械刻度完成应急测量，不会因为电子部件的临时故障导致现场检验工作停滞。滑动锁紧结构设置在尺身的侧面位置，操作人员单手握持卡尺的时候，食指就能方便地拨动锁紧扳手，将测量杆锁定在当前位置，方便将卡尺从狭窄的测量空间取出后再读取数值，避免在取出过程中测量杆滑动导致数值变化。在实际的三维建模过程中，这款卡尺的结构还原需要重点关注几个配合边界：首先是基准测量面的平面度公差，整个基准面的平面度需要控制在量具精度对应的公差范围内，

　　建模时要保证基准面和尺身滑动方向的垂直度，这是保证测量精度的核心结构基础；其次是滑动导轨的配合间隙，尺身和滑动模块之间的配合既要保证滑动顺畅，也要控制径向的晃动量，过大的间隙会导致测量杆倾斜，带来深度测量的角度误差；数显模块的安装位置需要和尺身的刻度感应区保持固定的相对位置，避免因为安装偏移导致数显读数和机械刻度出现偏差。另外，卡尺整体的握持轮廓做了贴合人手握持的弧度设计，长时间握持测量不会出现硌手的情况，数显按键的位置刚好对应拇指的操作范围，切换测量单位、清零复位的操作都可以单手握持时完成，不需要另一只手辅助操作，非常适合车间现场一手持工件、一手拿量具的快速检验场景。在设备维护的场景中，这款卡尺也能用来测量设备磨损后的凹槽深度、密封件的安装槽深度，辅助维修人员判断零部件的磨损量是否超出更换阈值，相比塞尺、钢直尺的组合测量方式，数显深度卡尺的直接读数方式效率更高，人为读数误差也更小。
